KYA M96 คลิปหนีบ เป็นตัวยึดเหล็กชุบสังกะสีสำหรับใช้กับที่นอน เฟอร์นิเจอร์ ที่นั่ง และการประกอบสายไฟอุตสาหกรรม โครงสร้าง M96 ปัจจุบันมีขนาด กว้างประมาณ 21.8 มม. กว้างภายใน 6.2 มม. ความสูงเมื่อเปิด 22.2 มม. และหนา 1.0 มม..
คลิปได้รับการออกแบบสำหรับการต่อด้วยกลไกโดยใช้สายสปริง ลวดพัก ลวดพันด้วยกระดาษ ลวดรองรับ และส่วนประกอบของลวดเฟรมที่เข้ากันได้ การใช้งานในการผลิตโดยทั่วไป ได้แก่ ที่นอนสปริง ระบบสปริงโซฟาและเก้าอี้ เบาะรถยนต์ และผลิตภัณฑ์ลวดที่คัดสรร
M96 ที่โดดเด่นมาในรูปแบบ แถบยึดที่มีคลิป 6,000 คลิปต่อ กล่อง เมื่อเปลี่ยนจากผู้จำหน่ายคลิปรายอื่น ให้ตรวจสอบรูปทรงของคลิปที่สมบูรณ์และการกำหนดค่าเครื่องมือจับยึด แทนที่จะเลือกจากชื่อซีรีส์เชิงพาณิชย์เพียงอย่างเดียว
ความกว้างของคลิป 21.8 มม.: รูปแบบการยึดกว้างสำหรับชุดสปริงและลวดที่เข้ากันได้
ความกว้างด้านใน 6.2 มม.: พื้นที่ว่างสำหรับการผสมสายไฟที่เหมาะสมก่อนการยึด
ความสูงเปิด 22.2 มม.: ให้ความยาวในการขึ้นรูปรอบๆ ข้อต่อลวดที่เข้ากันได้
ความหนาของเหล็ก 1.0 มม.: โครงสร้างแบบคลิปหนีบอุตสาหกรรมสำหรับอุปกรณ์หนีบที่เข้ากันได้
พื้นผิวชุบสังกะสี: เหล็กเคลือบสังกะสีเพื่อป้องกันการกัดกร่อนระหว่างการเก็บรักษา การผลิต และสภาวะการบริการที่เหมาะสม
รูปแบบป้อนแถบ: จัดเรียงสำหรับเครื่องมือจับยึดแบบนิวแมติกหรือแบบที่ใช้งานร่วมกันได้
6,000 คลิปต่อกล่อง: ข้อกำหนดการบรรจุของ KYA ปัจจุบัน
การใช้งานที่หลากหลาย: สปริงที่นอน สปริงเฟอร์นิเจอร์ โครงลวดของเบาะรถยนต์ และกรงหรือชุดประกอบลวดที่เลือก
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| แบบอย่าง | M96 |
| ประเภทตัวยึด | คลิปหนีบกระดาษแบบเรียงกัน |
| ความกว้างของคลิป | ประมาณ 21.8 มม |
| ความกว้างภายใน | ประมาณ 6.2 มม |
| เปิดความสูง | ประมาณ 22.2 มม |
| ความหนาของวัสดุ | ประมาณ 1.0 มม |
| วัสดุ | เหล็ก |
| พื้นผิวมาตรฐาน | สังกะสี |
| รูปแบบฟีด | เรียงแถบ |
| การบรรจุ | 6,000 ชิ้น / ลัง |
| การใช้งานทั่วไป | สปริงที่นอน สปริงเฟอร์นิเจอร์ ลวดสเตย์ เบาะนั่งในรถยนต์ และชุดสายไฟที่ใช้ร่วมกันได้ |

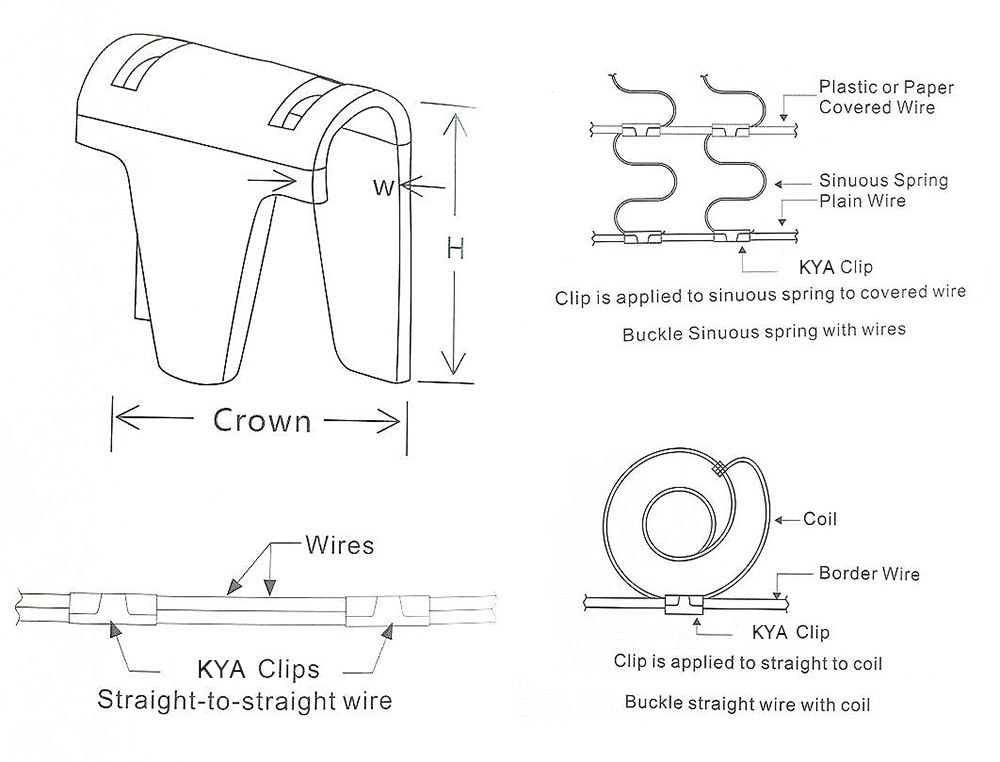

ควรเลือกคลิปหนีบจากรูปทรงเปิดที่สมบูรณ์ ความกว้าง ช่องเปิดด้านใน ความสูง และความหนาของวัสดุเป็นตัวกำหนดว่าคลิปจะสวมเข้ากับส่วนประกอบต่างๆ ได้อย่างไรก่อนที่จะปิดด้วยเครื่องมือจับยึด
| ไดเมนชั่น | M96 | เหตุใดจึงสำคัญ |
|---|---|---|
| ความกว้างของคลิป | 21.8 มม | ต้องตรงกับแมกกาซีน ไกด์ ไดรเวอร์ และความกว้างของข้อต่อที่มีอยู่ |
| ความกว้างภายใน | 6.2 มม | กำหนดพื้นที่เปิดสำหรับการรวมสายไฟก่อนปิด |
| เปิดความสูง | 22.2 มม | ส่งผลต่อจำนวนวัสดุคลิปที่มีอยู่เพื่อสร้างรอบๆ การเชื่อมต่อ |
| ความหนา | 1.0 มม | ต้องเข้ากันได้กับแรงขึ้นรูป ตัวขับ และโครงทั่งตีเหล็ก |
โครงสร้าง M96 ที่โดดเด่นผลิตจากเหล็กที่มีพื้นผิวชุบสังกะสี การเคลือบสังกะสีช่วยป้องกันการกัดกร่อนเมื่อเทียบกับเหล็กที่ไม่ผ่านการบำบัดในระหว่างการเก็บรักษา การผลิต และการบริการภายในอาคารที่เหมาะสม
ความต้านทานการกัดกร่อนขึ้นอยู่กับชนิดของการเคลือบ สภาพการเคลือบ ความชื้น สารเคมี และสภาพแวดล้อมในการให้บริการขั้นสุดท้าย สำหรับการใช้งานที่ต้องการระดับความต้านทานการกัดกร่อนที่แตกต่างกัน ให้ยืนยันวัสดุที่ต้องการหรือการรักษาพื้นผิวก่อนสั่งซื้อ
KYA แสดงรายการตัวเลือกสังกะสี สังกะสีแบบจุ่มร้อน และสแตนเลสต่อสาธารณะภายในผลิตภัณฑ์ M96 ความพร้อมใช้งานอาจขึ้นอยู่กับข้อกำหนดที่จำเป็นและการกำหนดค่าคำสั่งซื้อ
เมื่อจำเป็นต้องใช้ตัวยึดที่ทำจากสเตนเลสสตีลหรือแบบเคลือบอื่น ให้ระบุความต้องการวัสดุ สภาพแวดล้อมการใช้งาน และการกำหนดค่าเครื่องมือที่แน่นอนพร้อมกับสอบถามรายละเอียดเพิ่มเติม
การใช้งานที่เป็นที่ยอมรับสำหรับคลิปหนีบสไตล์ M96 คือการติด ลวดห่อกระดาษหรือลวดรองรับเข้ากับโซฟา เก้าอี้ และสปริงเบาะนั่งเฟอร์นิเจอร์หุ้มอื่นๆ.
ลวดรองรับอยู่ในตำแหน่งสปริงที่ต้องการ คลิปแบบเปิดจะถูกวางไว้รอบๆ ส่วนประกอบ และเครื่องมือที่เข้ากันได้จะสร้างคลิปรอบๆ จุดเชื่อมต่อ
คลิป M96 ใช้ในฐานรองที่ใช้ร่วมกันได้และการผลิตชุดสปริง โดยที่ลวดพัก ลวดรองรับ ลวดสปริง หรือส่วนประกอบลวดขึ้นรูปอื่นๆ จำเป็นต้องมีการเชื่อมต่อแบบหนีบ
โครงสร้างที่นอนมีความแตกต่างกันอย่างมาก ควรเลือกคลิปหนีบจากการผสมสายไฟและอุปกรณ์การผลิตจริง แทนที่จะคิดว่า M96 เหมาะสำหรับที่นอนหรือสปริงทุกแบบ
M96 อาจใช้กับการเชื่อมต่อสายไฟสำหรับผลิตที่นอนที่เข้ากันได้ แต่ไม่ควรเรียกว่าพ็อกเก็ตสปริงอเนกประสงค์ ระบบพ็อกเก็ตสปริงสามารถใช้กระเปาะผ้า การติดด้วยกาว และวิธีการประกอบเส้นรอบวงหรือลวดรองรับที่แตกต่างกัน
สำหรับสายการผลิตพ็อกเก็ตสปริงเฉพาะ ให้ระบุรุ่นเครื่องจักร ขนาดคลิปและสายไฟที่มีอยู่ เพื่อให้สามารถตรวจสอบความเหมาะสมกับการเชื่อมต่อจริงได้
คลิปสไตล์ M96 ยังใช้ในระบบฐานโซฟาและสปริงพนักพิงโซฟาที่ใช้ร่วมกันได้ ซึ่งจำเป็นต้องยึดลวดรองรับหรือลวดยึดกับสปริงหรือส่วนประกอบลวดโครงอื่น
ผู้ผลิตเฟอร์นิเจอร์ควรยืนยันเส้นผ่านศูนย์กลางของเส้นลวด รูปทรงข้อต่อ และการตั้งค่าเครื่องมือจับยึดก่อนที่จะเลือกคลิป
คลิปหนีบถูกนำมาใช้ในเบาะนั่งในรถยนต์และส่วนประกอบลวดขึ้นรูปที่เข้ากันได้ โดยที่ลวดสปริง ลวดรองรับ หรือส่วนประกอบของเฟรมจำเป็นต้องมีการเชื่อมต่อเชิงกล
โดยปกติการผลิตยานยนต์จะเป็นไปตามแบบเฉพาะการใช้งานและขั้นตอนการผลิตที่ได้รับอนุมัติ ตรวจสอบรูปทรงของคลิป M96 วัสดุ และการปิดขั้นสุดท้ายโดยเทียบกับข้อกำหนดเฉพาะของส่วนประกอบที่จำเป็นก่อนการใช้งานจริง
คลิป M96 ยังสามารถนำมาใช้ในผลิตภัณฑ์กรงและผลิตภัณฑ์ลวดขึ้นรูปที่เลือกได้ โดยการใช้ลวดรวมกันพอดีกับช่องเปิดของคลิป และเครื่องมือจับยึดจะสร้างข้อต่อสำเร็จรูปที่ต้องการ
สำหรับกรงกลางแจ้งหรือผลิตภัณฑ์ลวดเปลือยอื่นๆ ให้ยืนยันวัสดุหรือการเคลือบที่ทนต่อการกัดกร่อนที่ต้องการแยกจากขนาดที่พอดี

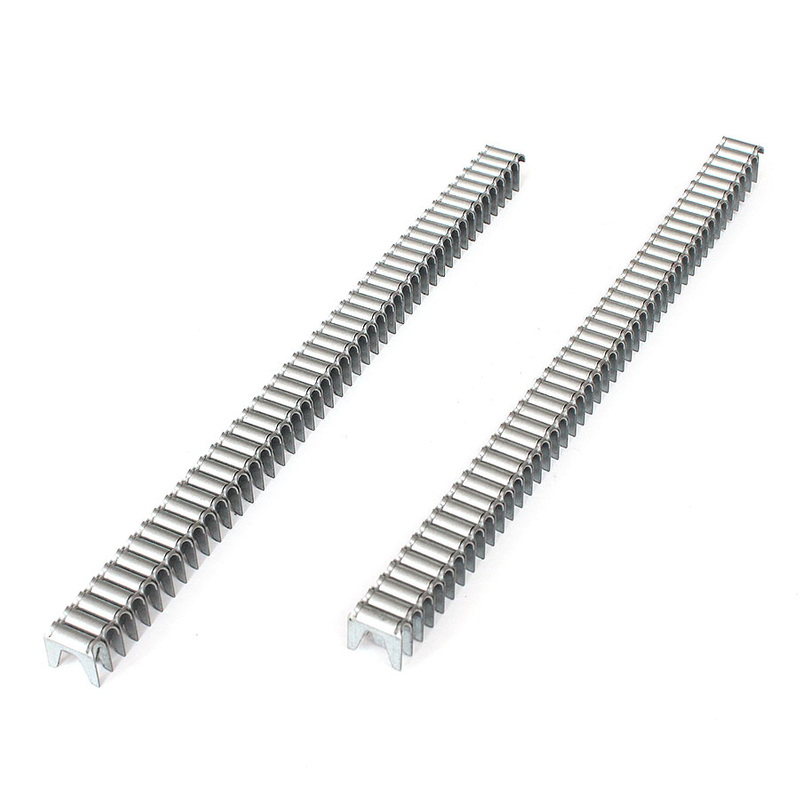

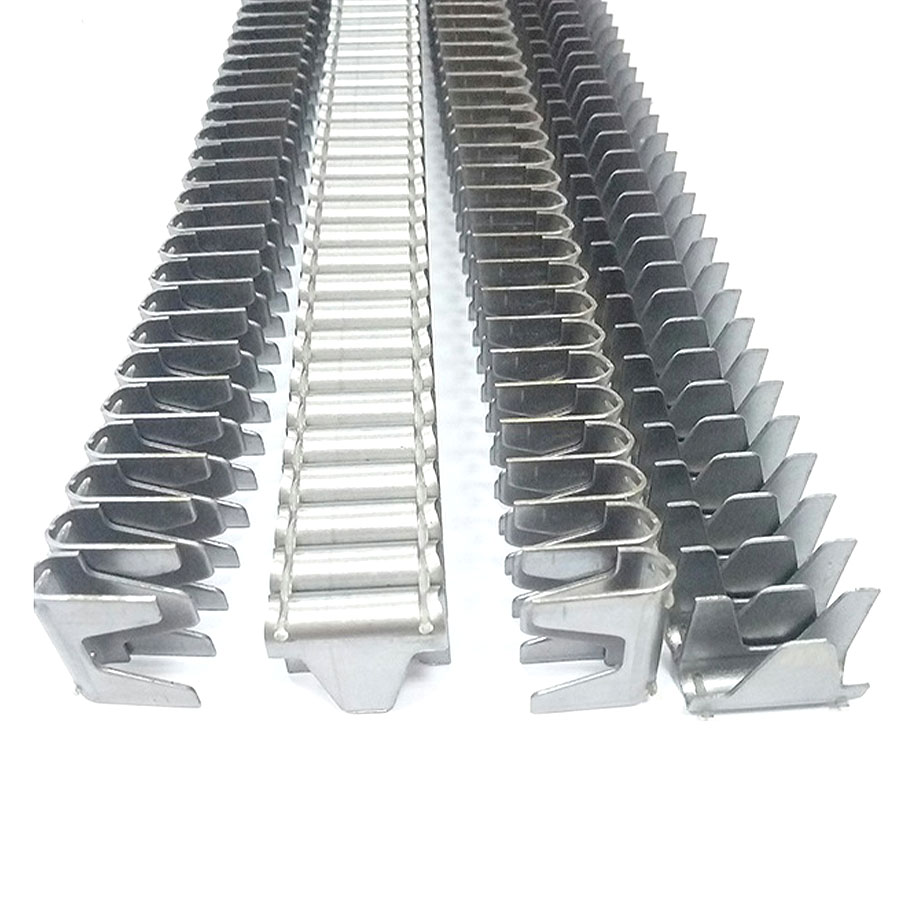

โครงสร้าง M96 ที่โดดเด่นมีให้มาในรูป คลิปที่เรียงกันเป็นแนว แบบ แถบนี้ช่วยให้ตัวยึดอยู่ในแนวเดียวกันขณะป้อนผ่านแม็กกาซีนของเครื่องมือรัดที่เข้ากันได้
ขนาดแถบ ระยะห่างของคลิป และรูปทรงของแม็กกาซีนเป็นส่วนหนึ่งของระบบตัวยึด คลิปที่มีขนาดเปิดใกล้เคียงกันอาจยังคงฟีดแตกต่างออกไปหากการจัดเรียงไม่ตรงกับเครื่องมือ
M96 ควรจับคู่กับเครื่องมือจับยึดได้โดยใช้ตัวยึดและรูปแบบเครื่องมือที่สมบูรณ์ เครื่องมือที่อธิบายว่าเป็นปัตตาเลี่ยนสำหรับที่นอนหรือเครื่องพับแบบใช้ลมไม่ได้สร้างความเข้ากันได้โดยตัวมันเอง ข้อมูลจำเพาะ
| ของรายการความเข้ากันได้ | M96 ที่ต้องตรวจสอบ |
|---|---|
| ความกว้างของคลิป | ประมาณ 21.8 มม |
| ความกว้างภายใน | ประมาณ 6.2 มม |
| เปิดความสูง | ประมาณ 22.2 มม |
| ความหนา | ประมาณ 1.0 มม |
| รูปแบบฟีด | แถบเรียงกัน |
| นิตยสาร | ต้องยอมรับรูปทรงของแถบ M96 และระยะห่างของคลิป |
| ไดร์เวอร์/ใบมีด | ต้องเลื่อนและปั้นคลิปให้ถูกต้อง |
| ทั่ง / ขากรรไกรปิด | ต้องสร้างรูปทรงปิดตามที่ต้องการรอบๆ ชุดสายไฟที่ต้องการ |
เมื่อแทนที่คลิปของบุคคลที่สาม ให้เปรียบเทียบขนาดทางกายภาพแทนที่จะอาศัยชื่อที่อ้างอิงโยงในอดีต M96 และโปรไฟล์แถบ 90F18 ที่เผยแพร่ทั่วไปมีขนาดเปิดที่แตกต่างกันอย่างมาก
| พารามิเตอร์ | KYA M96 90F18S | คลาสขนาด |
|---|---|---|
| ความกว้างของคลิป | 21.8 มม | ประมาณ 18.7 มม |
| การเปิดด้านใน | 6.2 มม | ประมาณ 5.1 มม |
| เปิดความสูง | 22.2 มม | ประมาณ 15.9 มม |
| การบรรจุ | 6,000 ชิ้น / ลัง | เฉพาะผู้ผลิต |
เนื่องจากขนาดแตกต่างกันอย่างมาก ผู้ซื้อควรตรวจสอบตัวยึดและข้อมูลจำเพาะของเครื่องมือเดิมก่อนที่จะพยายามเปลี่ยนข้ามแบรนด์
KYA M95 และ M96 มีขนาดใกล้เคียงกันในการวัดบางอย่าง แต่ควรถือเป็นการกำหนดค่าคลิปแยกกัน
| พารามิเตอร์ | M95 | M96 |
|---|---|---|
| ความกว้าง | 21.8 มม | 21.8 มม |
| ความกว้างภายใน | 6.2 มม | 6.2 มม |
| เปิดความสูง | ประมาณ 22.5 มม | ประมาณ 22.2 มม |
| ความหนา | ประมาณ 1.0 มม | ประมาณ 1.0 มม |
ขนาดที่เผยแพร่นั้นใกล้เคียงกัน ดังนั้นควรใช้ตัวอย่างคลิป รูปทรงของแถบ และการตั้งค่าเครื่องมือจับยึดที่มีอยู่เพื่อพิจารณาว่าต้องใช้รุ่นใด
อย่าเลือกตัวยึดโดยใช้เส้นผ่านศูนย์กลางลวดเส้นเดียว การเปิดด้านในของคลิปหนีบสามารถรองรับข้อต่อที่เกี่ยวข้องกับส่วนประกอบหลายชิ้นได้ และโปรไฟล์แบบเปิดที่ต้องการยังขึ้นอยู่กับว่าคลิปจะต้องสร้างรูปร่างรอบส่วนประกอบเหล่านั้นอย่างไร
สำหรับการเลือกการผลิต ให้ระบุเส้นผ่านศูนย์กลางของสายไฟทั้งหมดที่ต่อเข้าด้วยกันด้วยคลิปที่มีอยู่หรือการวาดข้อต่อเสร็จแล้ว
คลิป M96 แบบเปิดนั้นวางอยู่รอบๆ สปริง ลวดรองรับ หรือส่วนประกอบอื่นๆ จากนั้นเครื่องมือจับยึดจะดันคลิปเข้ากับทั่งตีหรือขากรรไกรปิด เพื่อให้ด้านข้างของตัวยึดอยู่รอบข้อต่อ
หลังการติดตั้ง ให้ตรวจสอบการเชื่อมต่อเพื่อดูตำแหน่งและการปิดคลิปที่สอดคล้องกัน ควรทดสอบประสิทธิภาพการป้อนและข้อต่อบนอุปกรณ์การผลิตจริงเมื่อเปลี่ยนคลิป ขนาดสายไฟ หรือซัพพลายเออร์
| ข้อมูลการสั่งซื้อ M96 | สิ่งที่ต้องเตรียม |
|---|---|
| คลิปปัจจุบัน | จัดเตรียม M96 หรือโมเดลคลิป ภาพวาด หรือตัวอย่างทางกายภาพที่มีอยู่ |
| ยี่ห้อและรุ่นของเครื่องมือ | ระบุรุ่นลูกโซ่แบบนิวแมติกหรือรุ่นการผลิตที่แน่นอน |
| ความกว้างของคลิป | ประมาณ 21.8 มม. |
| ความกว้างภายใน | ประมาณ 6.2 มม. |
| เปิดความสูง | ประมาณ 22.2 มม. |
| ความหนาของวัสดุ | ประมาณ 1.0 มม. |
| การรวมสายไฟ | ระบุเส้นผ่านศูนย์กลางและการจัดเรียงของส่วนประกอบที่จะต่อเข้าด้วยกัน |
| แอปพลิเคชัน | ระบุที่นอน โซฟา เก้าอี้ เบาะรถยนต์ กรง หรือชุดสายไฟอื่นๆ |
| พื้นผิว / วัสดุ | ระบุข้อกำหนดเกี่ยวกับสังกะสี HDG หรือสเตนเลส หากมี |
| ปริมาณ | จัดเตรียมกล่องที่จำเป็นหรือปริมาณการใช้ในการผลิตโดยประมาณ |
หารือเกี่ยวกับการสมัคร M96 ของคุณ
คลิป M96 ใช้กับข้อต่อสปริงและสายไฟที่ใช้ร่วมกันได้สำหรับที่นอน เฟอร์นิเจอร์หุ้มเบาะ ระบบที่นั่ง และผลิตภัณฑ์ลวดขึ้นรูปอื่นๆ
ข้อมูลจำเพาะปัจจุบัน กว้างประมาณ 21.8 มม. กว้างภายใน 6.2 มม. ความสูงเปิด 22.2 มม. และหนา 1.0 มม..
ข้อมูลจำเพาะของ KYA ปัจจุบันมีคลิป 6,000 คลิปต่อกล่อง.
โครงสร้างมาตรฐานที่แสดงในหน้านี้เป็นเหล็กชุบสังกะสี
KYA แสดงรายการตัวเลือกสังกะสีแบบจุ่มร้อนและสเตนเลสสำหรับ M96 ต่อสาธารณะ ยืนยันวัสดุที่จำเป็น การกำหนดค่าคลิป และความพร้อมใช้งานในปัจจุบันด้วยใบเสนอราคา
ใช่. การติดลวดที่ห่อด้วยกระดาษหรือลวดรองรับเข้ากับสปริงเบาะนั่งเฟอร์นิเจอร์ที่เหมาะสมถือเป็นการใช้งานที่กำหนดไว้สำหรับคลิปประเภทนี้
ใช่ ในการเชื่อมต่อที่นอนและชุดสปริงที่ใช้ร่วมกันได้ โดยขนาด M96 และการกำหนดค่าเครื่องมือหนีบตรงกับชุดประกอบ
ไม่เฉพาะเจาะจง M96 ถือเป็นที่นอน เฟอร์นิเจอร์ และคลิปหนีบลวดได้แม่นยำกว่า ความเหมาะสมกับสายการผลิตพ็อกเก็ตสปริงเฉพาะนั้นขึ้นอยู่กับเครื่องจักรและการออกแบบข้อต่อ
อย่าเลือก M96 จากช่วงเส้นผ่านศูนย์กลางเส้นลวดเดียวเท่านั้น ขนาด 6.2 มม. อธิบายความกว้างด้านในที่เปิดของคลิป ในขณะที่การเลือกจริงขึ้นอยู่กับส่วนประกอบทั้งหมดที่นำมาต่อและการปิดที่จำเป็น
ใช่. การใช้งาน ฐานโซฟา พนักพิงโซฟา และชุดสปริงเฟอร์นิเจอร์หุ้มเบาะอื่นๆ ที่เข้ากันได้ถือเป็นการใช้งาน
สามารถใช้กับคาร์ซีทและชุดประกอบลวดขึ้นรูปที่ใช้ร่วมกันได้ การผลิตยานยนต์ควรเป็นไปตามรูปวาดส่วนประกอบและข้อกำหนดเฉพาะของเครื่องมือที่เกี่ยวข้อง
สามารถใช้ในการใช้งานแบบกรงและลวดขึ้นรูปที่เลือกซึ่งมีขนาดสายไฟ รูปทรงของคลิป และข้อต่อสำเร็จรูปที่มีความเหมาะสม
ขนาดของคลิปอาจเหมาะสมกับชุดสายไฟที่เลือก แต่ต้องยืนยันการเคลือบป้องกันการกัดกร่อนที่ต้องการสำหรับสภาพแวดล้อมภายนอกอาคารจริงด้วย
ไม่ มิติข้อมูลเปิดที่เผยแพร่แตกต่างกันอย่างมาก M96 มีความกว้างประมาณ 21.8 มม. ด้านใน 6.2 มม. และสูง 22.2 มม. ในขณะที่โปรไฟล์ 90F18S ที่เผยแพร่ทั่วไปมีความกว้างประมาณ 18.7 มม. ด้านใน 5.1 มม. และสูง 15.9 มม.
ไม่ควรถือว่ามีการเปลี่ยนโดยตรงเนื่องจากรูปทรงของคลิปที่เผยแพร่นั้นแตกต่างกัน ตรวจสอบตัวยึดและเครื่องมือที่มีอยู่ก่อนเปลี่ยนผลิตภัณฑ์
ไม่ ความเข้ากันได้ขึ้นอยู่กับแมกกาซีน รูปทรงของคลิปหนีบ การจัดเรียง ใบไดรเวอร์ และโครงทั่งตีเหล็ก ระบุรุ่นเครื่องมือก่อนเปลี่ยนตัวยึด
ความกว้าง ช่องเปิดด้านใน และความหนาที่เผยแพร่จะใกล้เคียงกัน ในขณะที่ความสูงช่องเปิดที่แสดงแตกต่างกันเล็กน้อย ยืนยันข้อมูลจำเพาะของคลิปและเครื่องมือที่มีอยู่ แทนที่จะถือว่าชื่อรุ่นทั้งสองเป็นแบบเปลี่ยนกันได้โดยอัตโนมัติ
ไม่มีตัวยึดแบบหนีบใดสามารถรับประกันการป้อนหรือประสิทธิภาพของข้อต่ออย่างต่อเนื่องภายใต้เครื่องจักรและทุกสภาวะการทำงาน ขนาดคลิป การตั้งค่าเครื่องมือ การเปรียบเทียบ และการบำรุงรักษา ล้วนส่งผลต่อประสิทธิภาพการผลิต
ใช่. ตรวจสอบการป้อนแถบ ตำแหน่งคลิป การทำงานของตัวขับและทั่งตีเหล็ก รูปทรงการปิดที่เสร็จสิ้นแล้ว และการยึดข้อต่อบนการประกอบจริงก่อนการผลิตตามปริมาณ
ระบุปริมาณที่ต้องการ รุ่นหรือตัวอย่างคลิปปัจจุบัน ยี่ห้อและรุ่นเครื่องมือรัด ขนาดสายไฟ การใช้งาน วัสดุที่ต้องการหรือการปรับสภาพพื้นผิว และตลาดปลายทาง
KYA จำหน่าย คลิปหนีบชุบสังกะสี M96 ที่มีความกว้าง 21.8 มม. ความกว้างด้านใน 6.2 มม. ความสูงเมื่อเปิด 22.2 มม. และความหนา 1.0 มม. สำหรับผู้ผลิตที่นอน โรงงานเฟอร์นิเจอร์หุ้มเบาะ ซัพพลายเออร์ที่นั่ง ผู้ผลิตผลิตภัณฑ์ลวด และผู้จัดจำหน่ายตัวยึดทางอุตสาหกรรม ส่งคลิปปัจจุบัน รุ่นเครื่องมือ ขนาดสายไฟ วัสดุที่ต้องการ และปริมาณเพื่อยืนยันการกำหนดค่าที่เหมาะสม
