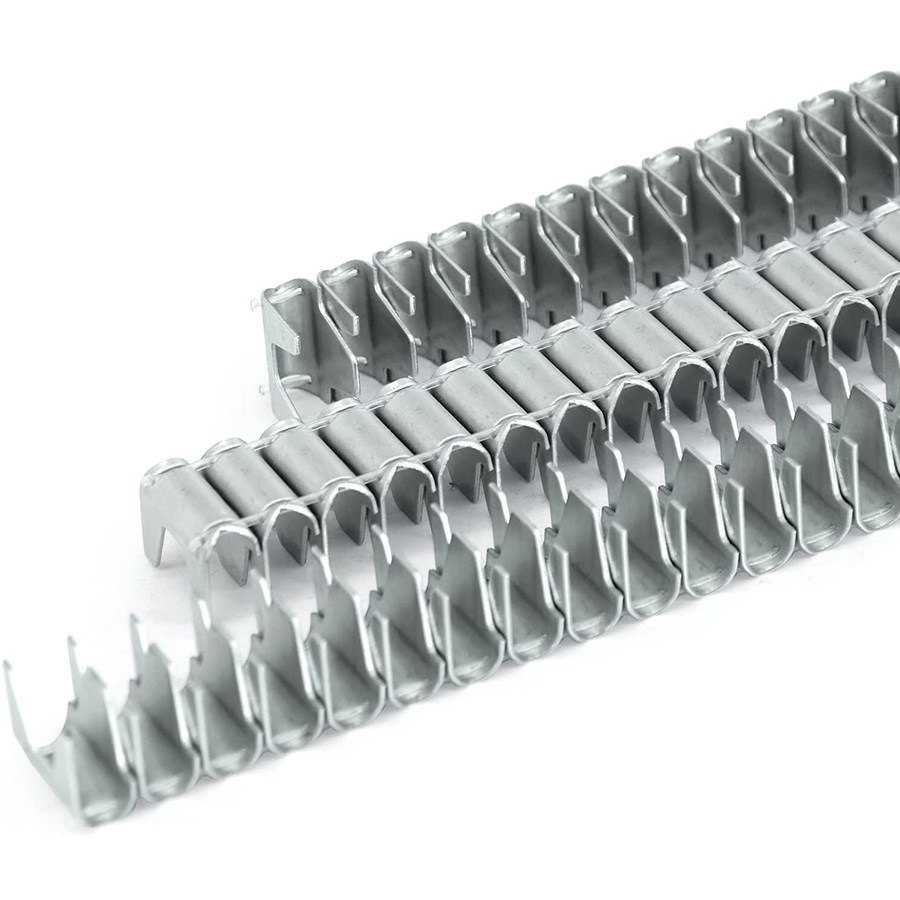

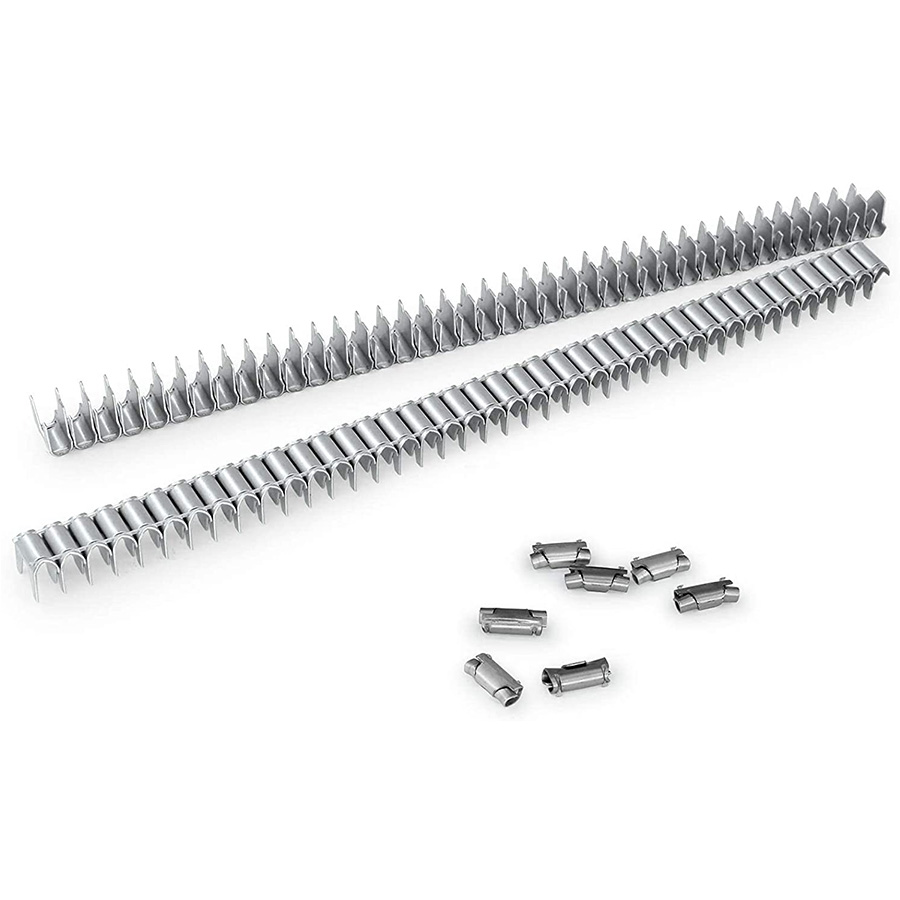

KYA 64A18S คลิปหนีบ เป็นตัวยึดโลหะแบบเรียงแถวสำหรับเครื่องนอน เฟอร์นิเจอร์ เบาะรถยนต์ และการใช้งานแบบลวดขึ้นรูปที่เข้ากันได้ การอ้างอิง 64A18S เป็นของคลาสขนาดคลิป Vertex ที่จัดตั้งขึ้น และยังเชื่อมโยงกับ CL-15 อีกด้วย การอ้างอิงโยง
KYA เผยแพร่ขนาดโดยรวมประมาณ ความยาว 16.26 มม. × กว้าง 10.92 มม. × ความสูงโดยรวม 10.32 มม . การกำหนด Vertex ที่สอดคล้องกันมีคำอธิบายในชื่อเป็น . 64' ความยาว × 7/16' ความกว้าง × .18' เปิด คำศัพท์ในการวัดอาจแตกต่างกันระหว่างความสูงคลิปโดยรวมและช่องเปิดด้านใน ดังนั้น ผู้ซื้อควรเปรียบเทียบภาพวาดคลิปทั้งหมดหรือตัวอย่างทางกายภาพเมื่อเปลี่ยนซัพพลายเออร์
ข้อกำหนดการบรรจุปัจจุบันคือ 10,340 คลิปต่อกล่อง โดยมี จำนวน 80 กล่องต่อกล่อง รวม 827,200 คลิปต่อกล่อง.
สร้างคลาสขนาด 64A18S: โดยทั่วไประบุไว้สำหรับการใช้งานการจับยึดแบบป้อนแถบ
ตัวอ้างอิงโยง CL-15: มีประโยชน์เมื่อระบุข้อกำหนดการเปลี่ยนสำหรับระบบคลิปสไตล์ Hartco ที่เข้ากันได้
รูปแบบการเรียงแถว: ออกแบบมาสำหรับเครื่องมือจับยึดแบบนิวแมติกและอุปกรณ์การผลิตที่ใช้งานร่วมกันได้
โปรไฟล์ A ขนาดกะทัดรัด: ยาวประมาณ 16.26 มม. และกว้าง 10.92 มม. ในตารางมิติที่เผยแพร่โดย KYA
โครงสร้างชุบสังกะสี: เหมาะสำหรับเฟอร์นิเจอร์ในร่ม เครื่องนอน และสภาพแวดล้อมการผลิตที่นั่งที่เหมาะสม
10,340 คลิปต่อกล่อง: สร้างบรรจุภัณฑ์สำหรับคลิปหนีบ 64A18S
80 กล่องต่อคัน: เทียบเท่ากับ 827,200 คลิปต่อคัน
การใช้งานที่หลากหลาย: เครื่องนอน เฟอร์นิเจอร์หุ้มเบาะ ที่นั่งในรถยนต์ และกรงหรือชุดประกอบลวดที่เลือก
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| แบบอย่าง | 64A18S |
| รหัส KYA | คยา-64A18S |
| ประเภทตัวยึด | คลิปหนีบแบบเรียงแถว |
| KYA เผยแพร่ความยาว | 16.26 มม. / 0.640' |
| ความกว้างที่เผยแพร่ของ KYA | 10.92 มม. / 0.430' |
| KYA เผยแพร่ความสูงโดยรวม | 10.32 มม. / ประมาณ 13/32' |
| การอ้างอิงขนาดที่กำหนด 64A18S | .64' ยาว × 7/16' กว้าง × .18' เปิด |
| การอ้างอิงโยง | คลาสขนาด CL-15 |
| พื้นผิวมาตรฐาน | สังกะสี |
| คลิปต่อกล่อง | 10,340 ชิ้น |
| กล่องต่อลื่นไถล | 80ลัง |
| คลิปต่อการลื่นไถล | 827,200 ชิ้น |
| การใช้งานทั่วไป | เครื่องนอน สปริงเฟอร์นิเจอร์ ที่นั่งในรถยนต์ และชุดสายไฟที่ใช้ร่วมกันได้ |
การกำหนด 64A18S มีการอ้างอิงโยงกับ CL-15 คลาสคลิปแถบ นี่เป็นจุดเริ่มต้นที่เป็นประโยชน์สำหรับผู้ซื้อที่ใช้เปลี่ยนคลิปหนีบที่มีอยู่ในการผลิตเฟอร์นิเจอร์ เครื่องนอน หรือเบาะนั่ง การอ้างอิง
| การระบุ | ทั่วไป |
|---|---|
| 64A18S | การกำหนดคลิปแถบสไตล์จุดยอด |
| ซีแอล-15 | ตัวอ้างอิงโยงคลิปแถบสไตล์ Hartco |
| คยา-64A18S | รหัสสินค้า KYA |
หมายเลขอ้างอิงโยงจะระบุคลาสคลิปที่เกี่ยวข้อง แต่ควรตรวจสอบการเปลี่ยนแปลงการผลิตกับขนาดตัวยึดจริง การจัดเรียงแถบ และการตั้งค่าเครื่องมือรัด

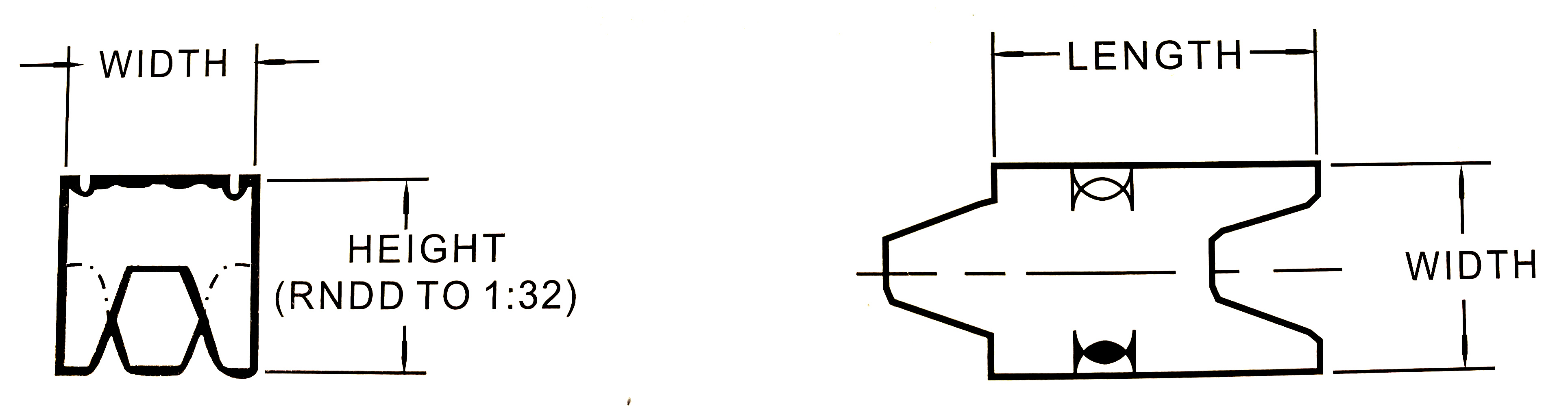

อาจพบแบบแผนสองมิติเมื่อจัดหาคลิป 64A18S KYA เผยแพร่มิติข้อมูลเมตริกโดยรวม ในขณะที่การกำหนดรูปแบบ Vertex จะใช้ความยาว ความกว้าง และช่องเปิดที่ระบุ
| การวัด | ที่เผยแพร่ค่า KYA | การอ้างอิงสไตล์จุดยอดที่กำหนด |
|---|---|---|
| ความยาว | 16.26 มม. / 0.640' | .64' |
| ความกว้าง | 10.92 มม. / 0.430' | 7/16' |
| ความสูงโดยรวม | 10.32 มม. / ประมาณ 13/32' | ไม่ใช่การวัดเดียวกับการเปิดเล็กน้อย |
| การเปิดที่กำหนด | ยืนยันจากรูปวาดหรือตัวอย่าง | .18' |
เมื่อเปรียบเทียบซัพพลายเออร์ ให้หลีกเลี่ยงการใช้ความสูงของคลิปโดยรวมและช่องเปิดด้านในเป็นการวัดเดียวกัน ตัวอย่างแบบร่างหรือทางกายภาพคือข้อมูลอ้างอิงที่เชื่อถือได้มากที่สุดเมื่อความคลาดเคลื่อนของมิติเป็นสิ่งสำคัญ
64A18S จัดจำหน่ายเป็นตัวยึดแบบเรียงแถวสำหรับอุปกรณ์รัดฟีดแบบแถบที่ใช้ร่วมกันได้ การจัดเรียงแถบช่วยให้คลิปอยู่ในแนวเดียวกันในขณะที่เลื่อนผ่านนิตยสารเครื่องมือไปทางคนขับและทั่งตีเหล็ก
การป้อนที่ถูกต้องขึ้นอยู่กับโปรไฟล์คลิป การจัดเรียง แม็กกาซีน ตัวดัน เบลดไดรเวอร์ และสภาพของเครื่องมือ หมายเลขรุ่นที่ตรงกันเป็นสิ่งสำคัญ แต่ควรตรวจสอบระบบป้อนที่สมบูรณ์ก่อนการเปลี่ยนแปลงการผลิต
สำหรับระบบ Vertex นั้น 64A18S จะเชื่อมโยงกับ การกำหนดค่าแถบเครื่องมือ ProClinch PC4-1020 เครื่องมือนี้ใช้ทั่ง ใบมีด รางนำ และแม็กกาซีนเฉพาะสำหรับประเภทตัวยึดนี้
หากสายการผลิตที่มีอยู่ใช้ Vertex, Hartco, KYA, ISM หรือเครื่องมือคลิปอื่นๆ ให้จัดเตรียมเครื่องมือรุ่นที่สมบูรณ์และตัวยึดปัจจุบันเมื่อขอเปลี่ยน การกำหนดค่าภายในที่แตกต่างกันสามารถยอมรับโปรไฟล์คลิปที่แตกต่างกันได้
64A18S อยู่ในตระกูลคลิปหนีบที่ใช้ในการผลิตเครื่องนอนสำหรับการเชื่อมต่อลวดสปริง สายรองรับ และสายเฟรมที่เข้ากันได้
การออกแบบที่นอนแตกต่างกันไปตามประเภทของสปริง เส้นผ่านศูนย์กลางของเส้นลวด และโครงสร้างเส้นรอบวง เลือกคลิปตามข้อต่อจริงและการตั้งค่าเครื่องมือหนีบ แทนที่จะคิดว่าการกำหนดค่า 64A18S หนึ่งอันเหมาะสำหรับพ็อกเก็ต Bonnell หรือสปริงต่อเนื่องทุกอัน
เอกสารการใช้งานสำหรับตระกูลคลิปนี้คือการติด ลวดห่อกระดาษหรือลวดรองรับเข้ากับโซฟา เก้าอี้ และสปริงเบาะเฟอร์นิเจอร์อื่นๆ.
ลวดอยู่ในตำแหน่งสปริงที่ต้องการ คลิปแบบเปิดจะถูกวางไว้เหนือข้อต่อ และเครื่องมือคลิปที่เข้ากันได้จะสร้างตัวยึดรอบๆ ส่วนประกอบ
แท่นคลิป ProClinch ยังใช้ในการใช้งานในรถยนต์และที่นั่งรถตู้ ซึ่งส่วนประกอบของสายไฟ สปริง หรือโครงรองรับจำเป็นต้องมีข้อต่อแบบกลไก
โดยทั่วไปการผลิตยานยนต์เป็นไปตามแบบเฉพาะส่วนประกอบและเครื่องมือที่ได้รับอนุมัติ ตรวจสอบตัวยึด วัสดุ และข้อต่อสำเร็จรูปกับข้อกำหนดการประกอบที่จำเป็นก่อนการใช้งานจริง
คลิปหนีบบนแท่นนี้ยังใช้ในชุดอุปกรณ์ดักสัตว์และกรงที่เลือกอีกด้วย ตัวยึดจะต้องจับคู่กับเส้นผ่านศูนย์กลางของเส้นลวด รูปทรงของข้อต่อ และเครื่องมือในการผลิต
สำหรับผลิตภัณฑ์ลวดกลางแจ้งแบบเปิด ควรประเมินขนาดความพอดีและความต้านทานการกัดกร่อนแยกกัน ยืนยันวัสดุคลิปหรือการรักษาพื้นผิวที่จำเป็นสำหรับสภาพแวดล้อมที่ต้องการ
การเลือกคลิปไม่ควรยึดตามคำสั่ง เช่น 'เส้นลวดขอบ 4–5 มม.' ข้อต่อแบบหนีบสามารถมีลวดได้มากกว่าหนึ่งเส้น และรูปทรงของคลิปแบบเปิดที่ต้องการนั้นขึ้นอยู่กับทั้งส่วนประกอบที่จะต่อและรูปทรงปิดที่เครื่องมือสร้างขึ้น
สำหรับการใช้งานใหม่ ให้จัดเตรียมเส้นผ่านศูนย์กลางของเส้นลวดทั้งหมด คลิปหรือแบบร่างที่มีอยู่ และรุ่นเครื่องมือจับยึด
| ระดับการบรรจุ | ปริมาณ |
|---|---|
| คลิปต่อกล่อง | 10,340 ชิ้น |
| กล่องต่อลื่นไถล | 80ลัง |
| คลิปต่อการลื่นไถล | 827,200 ชิ้น |
| คลิป อ้างอิง | / | กล่องกระดาษแข็ง / | รวมลื่นไถล / | ความยาว ลื่น | ไถล | ความกว้างโดยรวม |
|---|---|---|---|---|---|---|
| 64A18S | 10,340 | 80 | 827,200 | 16.26 มม. / .640' | 10.92 มม. / .430' | 10.32 มม./ประมาณ. 13/32' |
| 54A14S | 15,080 | 80 | 1,206,400 | ยืนยันข้อกำหนด | ยืนยันข้อกำหนด | ยืนยันข้อกำหนด |
| 68H18ส | 4,700 | 80 | 376,000 | 17.42 มม. / .686' | 21.84 มม. / .860' | 11.90 มม./ประมาณ. 15/32' |
| 71A18S | 9,400 | 80 | 752,000 | 17.98 มม. / .708' | 10.92 มม. / .430' | 11.11 มม. / 7/16' |
| 72E18S | 6,110 | 80 | 488,800 | 18.29 มม. / .720' | 17.02 มม. / .670' | 11.90 มม./ประมาณ. 15/32' |
คลิปหนีบแต่ละอันต้องมีการกำหนดค่าเครื่องมือที่แตกต่างกัน จับคู่รุ่นตัวยึดและเครื่องมือการผลิตจริง แทนที่จะเลือกเฉพาะจากปริมาณกล่องหรือขนาดโดยรวม
| ข้อมูลการสั่งซื้อ | สิ่งที่ต้องเตรียม |
|---|---|
| คลิปปัจจุบัน | จัดเตรียม 64A18S, CL-15 หรือตัวอย่างคลิปหรือภาพวาดที่มีอยู่ |
| ยี่ห้อและรุ่นของเครื่องมือ | ระบุ Vertex, Hartco, KYA, ISM หรือเครื่องมือจับยึดรุ่นอื่นๆ ที่แน่นอน |
| รูปแบบฟีด | ยืนยันการทำงานแบบป้อนแถบ |
| ขนาดคลิป | ยืนยันความยาว ความกว้าง ช่องเปิด และความสูงโดยรวมโดยใช้ตัวยึดหรือภาพวาดที่มีอยู่ |
| การรวมสายไฟ | จัดให้มีสปริง ส่วนรองรับ ขอบ หรือเส้นผ่านศูนย์กลางของเส้นลวดเฟรมทั้งหมดที่จะต่อเข้าด้วยกัน |
| แอปพลิเคชัน | ระบุเครื่องนอน เฟอร์นิเจอร์ ที่นั่งในรถยนต์ กรง หรือส่วนประกอบลวดขึ้นรูปอื่นๆ |
| วัสดุ/การเคลือบ | ระบุวัสดุหรือสารเคลือบที่ทนต่อการกัดกร่อนที่ต้องการ |
| ปริมาณ | ระบุข้อกำหนดด้านการผลิตแบบกล่อง ลื่นไถล หรือโดยประมาณ |
หารือเกี่ยวกับการสมัคร 64A18S ของคุณ
64A18S คือขนาดคลิปหนีบแบบเรียงแถวที่เป็นที่ยอมรับ ซึ่งใช้กับผ้าปูที่นอน เฟอร์นิเจอร์ เบาะรถยนต์ และลวดขึ้นรูปที่เข้ากันได้
KYA เผยแพร่ ความยาวประมาณ 16.26 มม. กว้าง 10.92 มม. และความสูงโดยรวม 10.32 มม . การกำหนด 64A18S ที่กำหนดยังอธิบายโดยทั่วไปว่าเป็นช่องเปิด .64' ยาว × 7/16' กว้าง × .18'
ไม่ ความสูงคลิปโดยรวมและช่องเปิดด้านในเป็นการวัดที่แตกต่างกัน เปรียบเทียบแบบของซัพพลายเออร์หรือตัวยึดทางกายภาพ เมื่อความเข้ากันได้ของขนาดเป็นสิ่งสำคัญ
ตัวอ้างอิงโยงสไตล์ Hartco ที่จัดตั้งขึ้นคือ CL-15.
Vertex แสดงรายการ 64A18S พร้อมด้วย การกำหนดค่าเครื่องมือสตริป PC4-1020 การตั้งค่าทั่ง ใบมีด คู่มือ และแม็กกาซีนภายในที่สอดคล้องกันจะต้องตรงกันด้วย
ไม่ Vertex ใช้การกำหนดค่า ProClinch ที่แตกต่างกันสำหรับขนาดคลิปที่แตกต่างกัน ยืนยันเครื่องมือและการตั้งค่าภายในที่แน่นอนก่อนเปลี่ยนตัวยึด
64A18S และ CL-15 ได้รับการกำหนดคลาสตัวอ้างอิงโยง สำหรับการเปลี่ยนการผลิต ให้ตรวจสอบคลิปหนีบ การจัดเรียง และการกำหนดค่าเครื่องมือจับยึดจริงก่อนการใช้งานแบบปริมาตร
บรรจุภัณฑ์ที่จัดตั้งขึ้นคือ 10,340 คลิปต่อลัง.
การกำหนดค่าการลื่นไถลที่ระบุไว้คือ 80 กล่อง.
ที่ 10,340 คลิปต่อลัง และ 80 กล่องต่อลื่นไถล รวมเป็น 827,200 คลิปต่อลื่นไถล.
ใช่. เครื่องนอนเป็นแอปพลิเคชั่นที่จัดตั้งขึ้นสำหรับแพลตฟอร์มคลิป ProClinch ความเหมาะสมขึ้นอยู่กับสปริงและการเชื่อมต่อสายไฟเฉพาะ
ใช่. สปริงเฟอร์นิเจอร์และการเชื่อมต่อสายรองรับที่ห่อด้วยกระดาษถือเป็นการใช้งานสำหรับคลาสคลิปนี้
ใช่ ในชุดสายไฟสำหรับเบาะรถยนต์และรถตู้ที่ใช้ร่วมกันได้ โดยคลิปและเครื่องมือตรงตามข้อกำหนดการผลิตที่กำหนด
แพลตฟอร์ม ProClinch ใช้สำหรับการใช้งานกับกับดักสัตว์และกรงบางประเภท ตรวจสอบขนาดสายไฟ คลิปปิด และความต้านทานการกัดกร่อนที่ต้องการก่อนเลือก
ไม่เฉพาะเจาะจง ใช้เป็นคลิปหนีบผ้าได้ดีกว่าสำหรับผ้าปูที่นอน เฟอร์นิเจอร์ ที่นั่ง และชุดสายไฟที่เข้ากันได้ โครงสร้างที่นอนจริงเป็นตัวกำหนดว่าเหมาะสมหรือไม่
อย่าเลือกคลิปจากเส้นลวดที่มีเส้นผ่านศูนย์กลางเส้นเดียวเพียงอย่างเดียว ควรพิจารณาการรวมสายไฟทั้งหมด การเปิดคลิป การปิดเสร็จแล้ว และการติดตั้งเครื่องมือรัดเข้าด้วยกัน
อาจมีวัสดุคลิปอื่นที่ทนต่อการกัดกร่อนให้เลือกใช้ ขึ้นอยู่กับข้อกำหนดจำเพาะที่ต้องการ ยืนยันโลหะผสม ขนาด และการกำหนดค่าการสั่งซื้อที่แน่นอนก่อนซื้อ
ไม่มีตัวยึดใดรับประกันการทำงานอย่างต่อเนื่องในทุกสภาวะ การจัดเรียงคลิป สภาพเครื่องมือ การตั้งค่าแมกกาซีน การจ่ายอากาศ สภาพตัวขับและทั่ง ล้วนส่งผลต่อประสิทธิภาพการป้อนและการหนีบ
ใช่. ตรวจสอบการป้อนแถบ ตำแหน่งคลิป การปิดเสร็จแล้ว และการยึดข้อต่อบนเครื่องมือการผลิตจริงก่อนใช้งานเต็มปริมาณ
ระบุปริมาณที่ต้องการ ข้อมูลอ้างอิงหรือตัวอย่างคลิปปัจจุบัน ยี่ห้อและรุ่นเครื่องมือรัด ขนาดสายไฟ การใช้งาน ความต้องการวัสดุหรือพื้นผิว และตลาดปลายทาง
KYA จัดหา คลิปหนีบแบบเรียงแถว 64A18S สำหรับผู้ผลิตเครื่องนอน โรงงานเฟอร์นิเจอร์หุ้มเบาะ ซัพพลายเออร์ที่นั่ง ผู้ผลิตผลิตภัณฑ์ลวด และผู้จัดจำหน่ายตัวยึดทางอุตสาหกรรม ส่งคลิปอ้างอิงปัจจุบันของคุณ รุ่นเครื่องมือ ขนาดสายไฟ ผิวสำเร็จที่ต้องการ และปริมาณ เพื่อยืนยันการกำหนดค่าที่เหมาะสม
