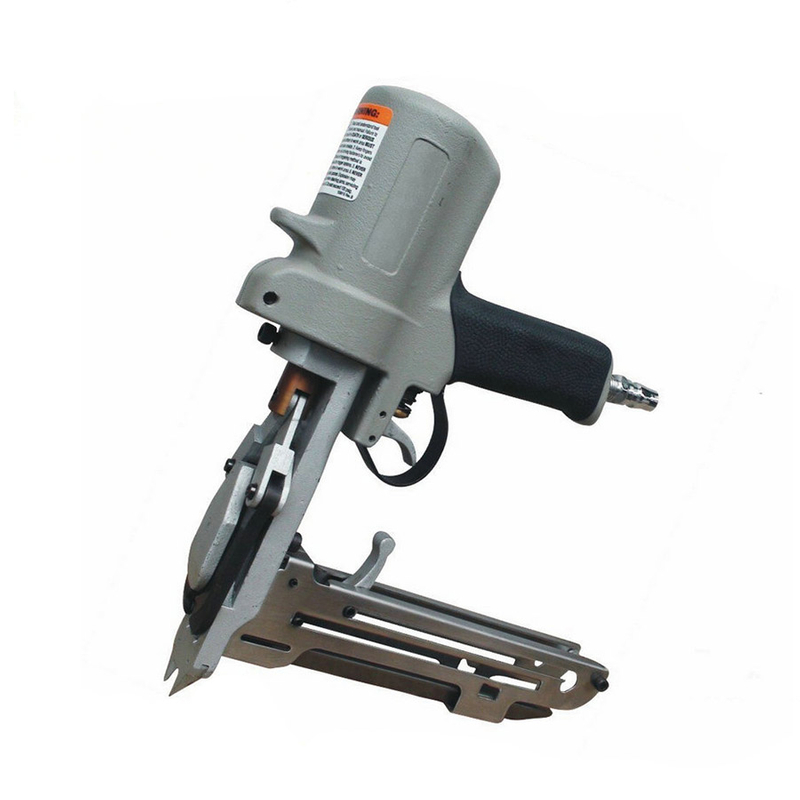

Die KYA HR22 Pneumatic C-ringklemgeweer is 'n lugaangedrewe D-ring bevestigingsgereedskap vir beddegoed, sitplekke, stoffering, hoksamestelling en saktoemaaktoepassings. Die huidige KYA-produkbladsy spesifiseer 15 gauge / 1.8mm D-ring hegstukke , 'n 22mm kroon verwysing , 6–8mm geslote ring reeks en 'n 50 ring magasyn kapasiteit.
Die HR22 meet 260 × 240 × 60 mm en het 'n gepubliseerde netto gewig van 1,58 kg / 3,48 lbs . Die huidige produkspesifikasie identifiseer ook 'n hoësterkte allooistaal-snuit, rubbergeriefsgreep en 'n gebalanseerde gereedskapontwerp.
Vir vervanging van D-ringe, moenie die gereedskap pas deur die HR22-naam of 22mm-afmeting alleen nie. Bevestig die D-ringprofiel, draaddeursnee, oopringafmetings, sluitingreeks, strookkollasie en magasyngeometrie voordat 'n ander hegstelsel gebruik word.

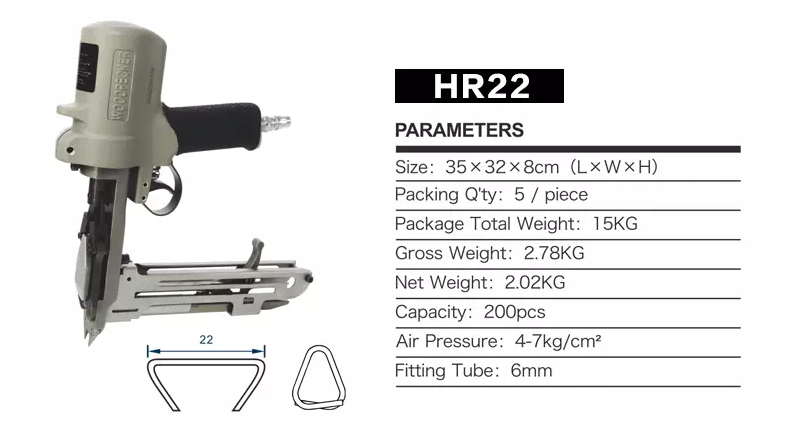

| Spesifikasie | Huidige KYA-produkdata |
|---|---|
| Model | HR22 |
| Handelsmerk | KYA |
| Produk kode | KYA-HR22 |
| Tipe gereedskap | Pneumatiese C-ringklemgeweer / Pneumatiese D-Ring Tool |
| Gereedskap Afmetings | 260 × 240 × 60 mm |
| Netto gewig | 1,58 kg / ongeveer 3,48 lbs |
| Tydskrif kapasiteit | 50 D ringe |
| Bevestiging tipe | D-styl C-ringklem |
| Gepubliseerde Bevestigingsmeter | 15 meter |
| Gepubliseerde draaddiameter | 1,8 mm |

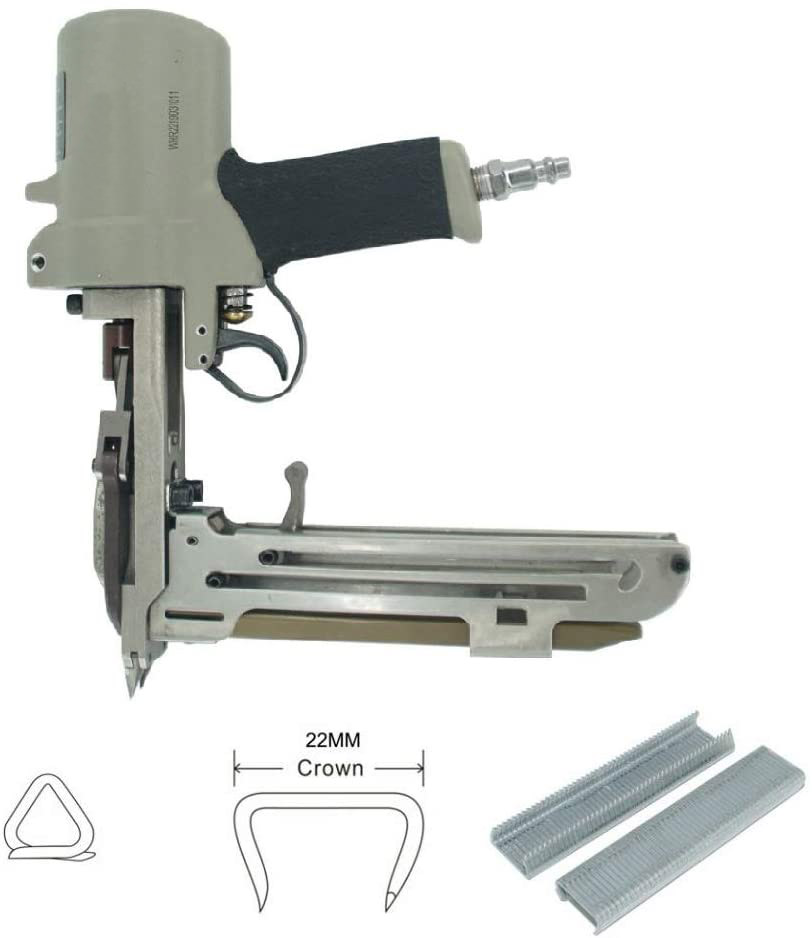

| Tool-Page Crown Reference | 22,0 mm |
| Gepubliseerde Closure Range | 6-8 mm |
| Snuitmateriaal | Hoësterkte legeringstaal |
| Gryp | Gerieflike rubbergreep |
| Huidige pakketbeskrywing | Huidige KYA-bladsy bevat 200 D-ring krammetjies en 1 gereedskapstel in die kartondoos |
| Bedryfsdruk | Nie vermeld op die huidige HR22-produkbladsy nie; bevestig die toepaslike gereedskapspesifikasie voor gebruik |
| Primêre toepassings | Lentematrasproduksie, motorbekleedsel, sitplekke, troeteldierhoksamestelling en saksluitings |
Belangrike bevestigingsmiddel-afmetingsnota: die huidige HR22-gereedskapbladsy identifiseer 'n 22.0mm-kroonverwysing, terwyl KYA se aparte HR22 D-ringbladsy die ooreenstemmende 15GA-hegstuk identifiseer met 'n 3/4-duim / ongeveer 19mm-kroon. Die huidige publieke bladsye verduidelik nie die metingsverskil nie. Bevestig die produksietekening voordat een waarde as 'n universele oopkroonspesifikasie gepubliseer word.
Die huidige HR22-instrumentbladsy spesifiseer 15GA / 1.8mm D-styl C-ringklemme . D-ringe het 'n ander oop geometrie as C-styl C-ringklemme en moet nie as verwisselbaar hanteer word bloot omdat die draadmeter soortgelyk is nie.
KYA se verwante HR22-hegstukbladsy identifiseer die hegstuk as 'n 15GA D-ring met 'n nominale 3/4-duim / 19mm oop kroon en ongeveer 1/4-duim / 6.4mm geslote ID vir sy standaardkonfigurasie. Die HR22-gereedskapbladsy gebruik egter 'n 22mm kroonverwysing en 'n 6–8mm sluitingreeks. Kopers moet die huidige produksietekening gebruik om daardie metings te versoen voor kruishandelsmerkvervanging.
Hog-ring spesifikasies kan verwys na verskillende punte op die oop bevestiging geometrie. Dit maak saak omdat gepubliseerde afmetings van verskillende verskaffers nie altyd direk met een nommer alleen vergelykbaar is nie.
Byvoorbeeld, KYA se HR22-gereedskapbladsy gebruik 'n 22mm-kroonverwysing, terwyl sy verwante hegstukbladsy 19mm gebruik. 'n Huidige Meite D-ringstelsel beskryf ook 'n 22 mm buitekroon, maar gebruik 1,4 mm draad eerder as die 1,8 mm draad wat vir KYA HR22 gepubliseer is. Daarom bewys 'n gedeelde 22 mm-waarde nie die uitruilbaarheid van die hegstuk nie.
| Verwysing | Gepubliseerde Ring Data | Verenigbaarheid Betekenis |
|---|---|---|
| KYA HR22 Gereedskapbladsy | 15GA / 1,8 mm, 22 mm kroonverwysing, 6–8 mm sluiting | Primêre gereedskapbladsy-spesifikasie vir KYA-HR22 |
| KYA HR22 D-Ring Page | 15GA / 1,8 mm, 3/4' / 19 mm kroon, ongeveer 6,4 mm geslote ID | Verwante KYA bevestiging verwysing; meting verskil moet bevestig word uit die produksie tekening |
| Spotnails HRD34LM-stelsel | 15GA, 3/4' / 19 mm oop D-ring, 6–10 mm sluiting | Dieselfde algemene 15GA D-ring markklas; nie bewys dat KYA HR22 identiese strook- en neusgeometrie gebruik nie |
| Meite PHD-B-stelsel | 22mm buite kroon maar 1.4mm draad | Wys hoekom 'n 22 mm-afmeting alleen onvoldoende is vir versoenbaarheid |
Die HR22-gereedskapbladsy identifiseer eksplisiet 15 meter / 1,8 mm D-ringdraad. Hierdie draadafmeting is een van die sleutelspesifikasies om na te gaan wanneer vervanging C-ringklemme verkry word.
Moenie 'n dunner D-ring vervang net omdat die oop kroon soortgelyk lyk nie. Draaddeursnee verander die bevestigingsprofiel en kan ook die magasyn, neus en finale klinkgeometrie beïnvloed.
KYA publiseer 'n 6–8 mm D-ring sluiting reeks vir die HR22 gereedskap. Die finale geslote vorm moet geëvalueer word met die werklike ring, toedieningsmateriaal en gereedskapkonfigurasie eerder as om as 'n onafhanklike gewaarborgde dimensie vir elke hegstuk behandel te word.
Huidige professionele mededingerstelsels publiseer ook sluitingsdimensies as 'n kernbypassende parameter. Spotnails, byvoorbeeld, spesifiseer 6–10 mm vir sy HRD34LM 15GA D-ring-gereedskap. Hierdie verskil is nog 'n rede om nie universele kruishandelsmerk-versoenbaarheid te aanvaar nie.
Die huidige KYA HR22-spesifikasie lys 'n laaivermoë van 50 stukke . Dit moet as die magasynkapasiteit vir die KYA-HR22-konfigurasie beskou word eerder as 'n algemene kapasiteit vir elke 15GA D-ringgeweer.
Mededinger gereedskap gebruik verskillende magasyn lengtes en kapasiteit. Spotnails HRD34LM lys tans 125 ringe, terwyl Meite PHD-B 100 ringe lys. Magasynkapasiteit vestig dus nie ringverwisselbaarheid tussen stelsels nie.

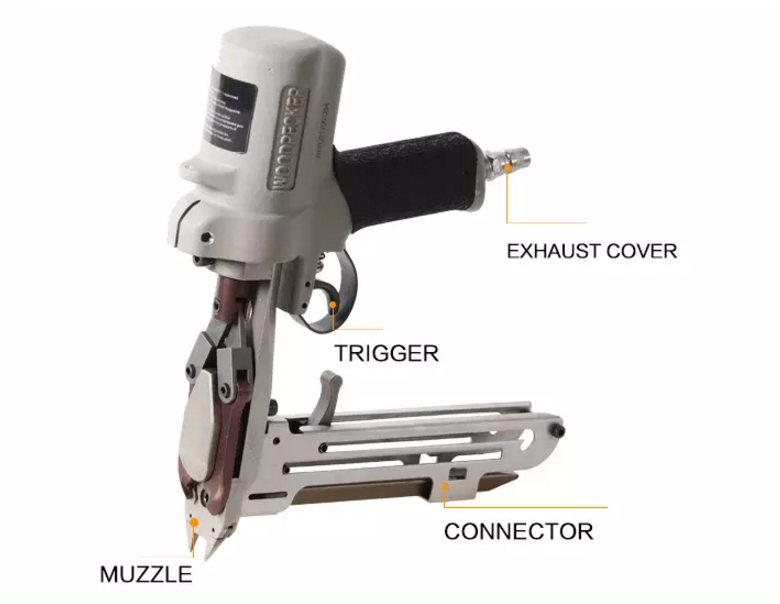

Die huidige HR22-spesifikasie identifiseer 'n hoësterkte-legeringstaal-snuit . Die neussamestelling is die deel wat die D-ring posisioneer en toemaak, so die presiese ringgeometrie moet ooreenstem met die gereedskap se snuitprofiel.
KYA spesifiseer ook 'n rubbergeriefsgreep en beskryf die gereedskap as gebruik van 'n gebalanseerde ontwerp. Dit is fisiese ontwerpkenmerke van die huidige HR22-produk; die bladsy publiseer nie 'n gekwantifiseerde moegheidsvermindering of produktiwiteitstoets nie.
Verskeie professionele varkringstelsels gebruik 15GA D-styl ringe, maar hul magasynvermoëns, sluitingreekse, oopringmates en ringafmetings verskil. Gebruik mededingerverwysings om die markklas te identifiseer, nie as outomatiese bewys van uitruilbaarheid nie.
| Gereedskapstelsel Gepubliseerde Bevestigingsmiddel | Gereedskapdatapassingsleiding | / |
|---|---|---|
| KYA HR22 | 15GA / 1,8 mm D-ring, 22 mm kroonverwysing, 6–8 mm sluiting, 50-ring kapasiteit | Uitgestalde produk op hierdie bladsy |
| Spotnails HRD34LM | 15GA D-ring, 3/4' / 19 mm oop ring, 6–10 mm sluiting, 125-ring magasyn | Vergelykbare 15GA D-ringstelsel; verifieer KYA-ringafmetings, strook- en neusgeometrie voor vervanging |
| Spotnails RH22 | Gelys deur Spotnails as 'n instrument vir sy 69012 15GA 3/4' D C-ringklemme | Slegs nuttige kruisverwysingsnaam; nie 'n geverifieerde KYA-HR22-uitruilbaarheidsverklaring nie |
| BeA HR60-22 | Gelys deur Spotnails as 'n instrument wat dieselfde 69012 15GA 3/4' D-ring markklas gebruik | Verifieer die presiese bevestigingsmiddel en gereedskapgeometrie voordat 'n KYA-ring as 'n plaasvervanger gebruik word |
| Bostitch TR201 / TR203 / TR315B | Spotnails lys dit as verwysings vir sy 69012 D-ringstelsel | Slegs bedryfsverwysing; geen onvoorwaardelike KYA-HR22-versoenbaarheidseis moet gemaak word nie |
| Meite PHD-B | 22 mm buitenste kroon, 1,4 mm draad, 100-ring magasyn | Gepubliseerde draaddeursnee verskil wesenlik van KYA HR22 se 1,8 mm-spesifikasie |
'n Pneumatiese C-ringklem gereedskap moet die presiese bevestigingsgeometrie waarvoor dit ontwerp is, voer en toemaak. Verenigbaarheid hang af van verskeie afmetings op dieselfde tyd, insluitend draaddeursnee, oop kroon, algehele ringprofiel, strookkollasie, magasynbaan, neusgeometrie en geslote ringvereiste.
Wanneer 'n bestaande gereedskap of D-ring vervang word, verskaf die huidige gereedskapmodel en hegstuknommer saam. Dit is meer betroubaar as om te bestel vanaf 'n generiese beskrywing soos '15GA 22mm C-ringklem .'
Springmatrasvervaardiging is 'n primêre toepassing wat op die huidige KYA HR22-bladsy gelys word. D-ringe kan gebruik word om versoenbare draad-, veer- en bekleedselkomponente vas te maak waar die HR22-ringgeometrie by die gewrig pas.
KYA lys motorbekleedsel en sitplekke onder HR22-toepassings. Vir produksie sitplek werk, verifieer die gespesifiseerde ring materiaal, punt geometrie en sluiting vereiste vir die werklike samestelling.
Troeteldierhoksamestelling met gaasstrukture word op die huidige produkbladsy gelys. Die ringmateriaal en afwerking moet gekies word volgens die werklike draaddeursnee en omgewingsblootstelling van die hokstelsel.
Sak toemaak is nog 'n gepubliseerde HR22-toepassing. Bevestig dat die geselekteerde 15GA D-ring en finale sluiting geskik is vir die sakmateriaal en sluitingskonstruksie.
| Parameter | KYA HR22 Verwysing | Waarom dit saak maak |
|---|---|---|
| Bevestiging styl | D Ring | C-ringe en D-ringe gebruik verskillende oop geometrieë en kan verskillende neus- en tydskrifontwerpe benodig |
| Meter | 15GA | Die gereedskapbladsy spesifiseer hierdie maatklas |
| Draad deursnee | 1,8 mm | Verskillende draaddiameters kan beide magasynpassing en finale klinkgeometrie verander |
| Kroon / Oop Ring | Gereedskapbladsy: 22mm verwysing; verwante KYA-ringbladsy: 19mm / 3/4' kroon | Bevestig die huidige tekening omdat die publieke KYA-bladsye verskillende afmetings gebruik |
| Sluiting | 6–8 mm op die huidige HR22-gereedskapbladsy | Die geslote ring moet pas by die materiaal of draadbundel wat vasgemaak word |
| Samestelling | Gebruik die strookformaat gespesifiseer vir die HR22-tydskrif | Korrekte spasiëring en strookkonstruksie word vereis vir betroubare magasynvoeding |
| Tipe punt | KYA se verwante HR22-ringfamilie lys skerp en stomp konfigurasies | Bevestig watter punt benodig word vir die werklike materiaal en huidige gereedskapkonfigurasie |
Die huidige KYA-produkbladsy meld dat die HR22 gepak is met 200 D-ring krammetjies en een gereedskapstel in die kartondoos . Die bladsy publiseer nie 'n volledige gedetailleerde gereedskapstellys nie.
As bykomstighede belangrik is vir 'n aankoopbestelling, identifiseer die vereiste komponente afsonderlik eerder as om te aanvaar dat 'n spesifieke lugtoebehore, oliebottel, moersleutel of onderdeel ingesluit is.
| Bestelinligting | wat om te verskaf |
|---|---|
| Gereedskap Model | HR22 / KYA-HR22 |
| Bestaande instrument | Verskaf bestaande vervaardiger en model wanneer 'n ander pneumatiese D-ring geweer vervang word |
| Bestaande hegstuk | Verskaf huidige D-ring model, tekening of monster wanneer 'n ander hegstuk kruisverwys word |
| Draadmeter | Huidige KYA HR22 verwysing: 15GA / 1.8mm |
| Ring Meetkunde | Bevestig oop kroon, ringprofiel en vereiste 6–8mm sluiting |
| Punt Vereiste | Spesifiseer skerp of stomp as die toepassing 'n spesifieke HR22 D-ringpuntkonfigurasie vereis |
| Toepassing | Matras, motorbekleedsel, sitplek, hok, sak sluiting of ander beoogde bevestiging toepassing |
| Hoeveelheid | Verskaf die benodigde hoeveelheid gereedskap en verwagte D-ringverbruik |
HR22 is 'n pneumatiese D-ring bevestigingsgereedskap wat deur KYA as model HR22 en produkkode KYA-HR22 geïdentifiseer is.
Die huidige KYA HR22-gereedskapbladsy spesifiseer 15 gauge / 1,8 mm D-ring hegstukke.
Die huidige produkspesifikasie identifiseer D-styl C-ringklemme . Moenie C-ringe vervang nie, tensy die gereedskapvervaardiger spesifiek daardie bevestigingsmiddelgeometrie bevestig.
Die huidige HR22-gereedskapbladsy bevat 'n 22.0mm-kroonverwysing . KYA se afsonderlike HR22 D-ring bladsy lys die verwante hegstuk op 3/4 duim / ongeveer 19 mm kroon . Omdat die publieke bladsye nie hierdie metingsverskil verduidelik nie, bevestig die huidige produksietekening voordat die kroonwaarde vir kruishandelsmerkkwalifikasie gebruik word.
Die HR22-gereedskapbladsy publiseer 'n 6–8 mm sluitingreeks . KYA se verwante HR22-hegstukbladsy beskryf ongeveer 6,4 mm geslote ID vir sy standaard 3/4-duim-konfigurasie.
Die huidige KYA-spesifikasie lys 'n 50-stuk magasyn kapasiteit.
Die gepubliseerde netto gewig is 1,58 kg / ongeveer 3,48 lbs.
Die huidige produkbladsy bevat 260 × 240 × 60 mm.
KYA identifiseer die snuitmateriaal as hoë-sterkte legeringstaal.
Die huidige KYA HR22-produkbladsy publiseer nie 'n bedryfsdrukwaarde nie. Moenie die PSI-reeks vanaf 'n ander 15GA D-ring-instrument kopieer nie, want pneumatiese spesifikasies verskil volgens model.
Spotnails 69012 is 'n 15GA 3/4-duim D-styl C-ringklem wat saam met sy HRD34LM en RH22 gereedskap gebruik word. Die huidige KYA HR22-bladsy verifieer nie onafhanklik 69012-versoenbaarheid nie, dus vergelyk die volledige bevestigingsmiddelafmetings en strookgeometrie voor vervanging.
BeA HR60-22 verskyn in die industrie-kruisverwysingsdata vir die 15GA 3/4-duim D-ringklas, maar die huidige KYA HR22-gereedskapbladsy vestig nie onvoorwaardelike kruishandelsmerk-verwisselbaarheid nie. Verifieer eers die presiese bevestigingsmiddel en gereedskapafmetings.
Spotnails identifiseer sy 69012 D-ring as verwisselbaar met Bostitch SR-15 binne sy eie gereedskapstelsel. Dit bewys nie op sigself KYA HR22-versoenbaarheid nie. Bevestig die KYA-tydskrif, ringprofiel en sluitingsgeometrie voor gebruik.
Moenie so aanneem nie. Die KYA HR22-bladsy spesifiseer 1,8 mm draad . Sommige ander 22 mm D-ringstelsels gebruik 1,4 mm draad, wat 'n ander bevestigingsprofiel is.
KYA lys veermatrasvervaardiging, motorbekleedsel en -sitplekke, troeteldierhoksamestelling en saksluitings as primêre toepassings.
Ja. Springmatrasvervaardiging word spesifiek op die huidige KYA-produkbladsy gelys.
Ja. Motorbekleedsel en -sitplekke word onder die huidige HR22-toepassings gelys. Bevestig die vereiste D-ringmateriaal, puntstyl en sluiting vir die werklike sitpleksamestelling.
Troeteldierhoksamestelling met gaasstrukture word op die huidige KYA-bladsy gelys. Verifieer die draaddiameters, vereiste ringsluiting en omgewingsblootstelling voordat die hegstuk gekies word.
Die huidige KYA-produkbladsy meld dat die karton verpak is met 200 D-ring krammetjies en een gereedskapstel . Die bladsy verskaf nie 'n volledige gedetailleerde lys van die inhoud van die gereedskapstel nie.
Verskaf die presiese gereedskapmodel, huidige ringverwysing of tekening, draaddeursnee, oopringafmetings, sluitingvereiste, punttipe en strooksamestelling. Moenie 'n vervangingsring uit die modelnaam of kroondimensie alleen kwalifiseer nie.
Die KYA HR22 is geposisioneer vir matrasvervaardigers, motorbekleedselbedrywighede, meubel- en sitplekvervaardigers, hokprodusente, hegstukverspreiders en pneumatiese gereedskapverspreiders wat 'n 15GA D-ring-bevestigingstelsel benodig.
Vir aankoop- of vervangingsevaluering, verskaf die vereiste hoeveelheid gereedskap, beoogde toepassing en bestaande D-ring of gereedskapverwysing. Waar hegstuk-verwisselbaarheid belangrik is, bevestig die werklike ringtekening voor volume-aankoop.
