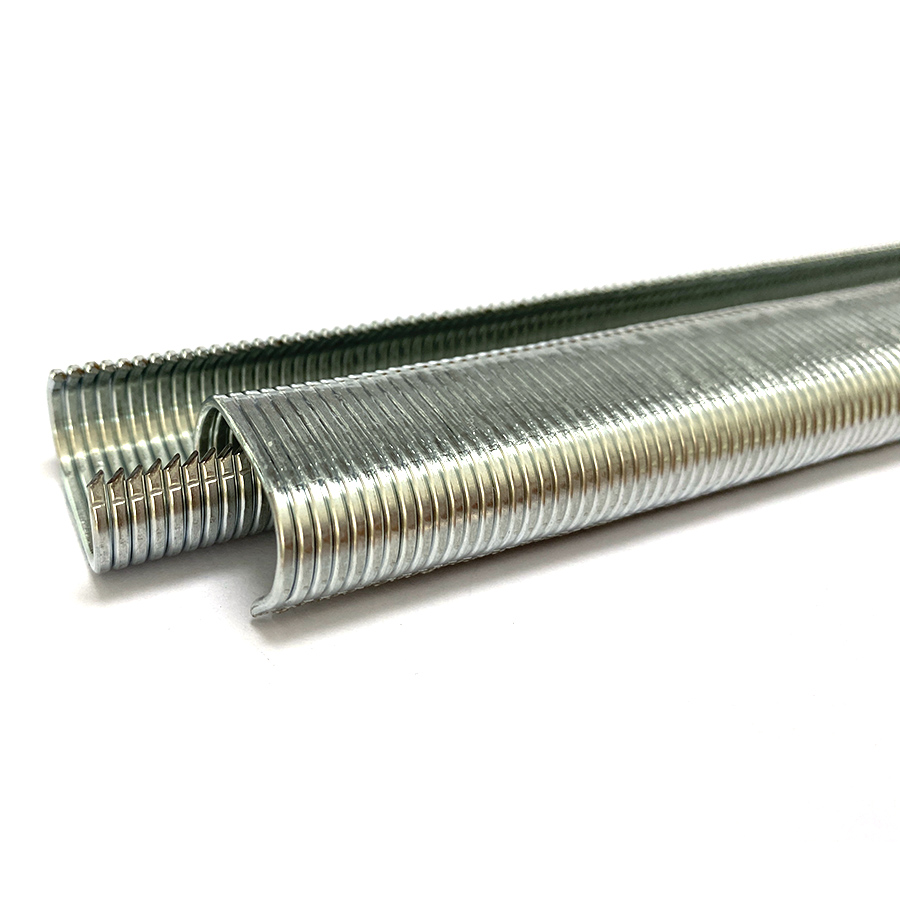

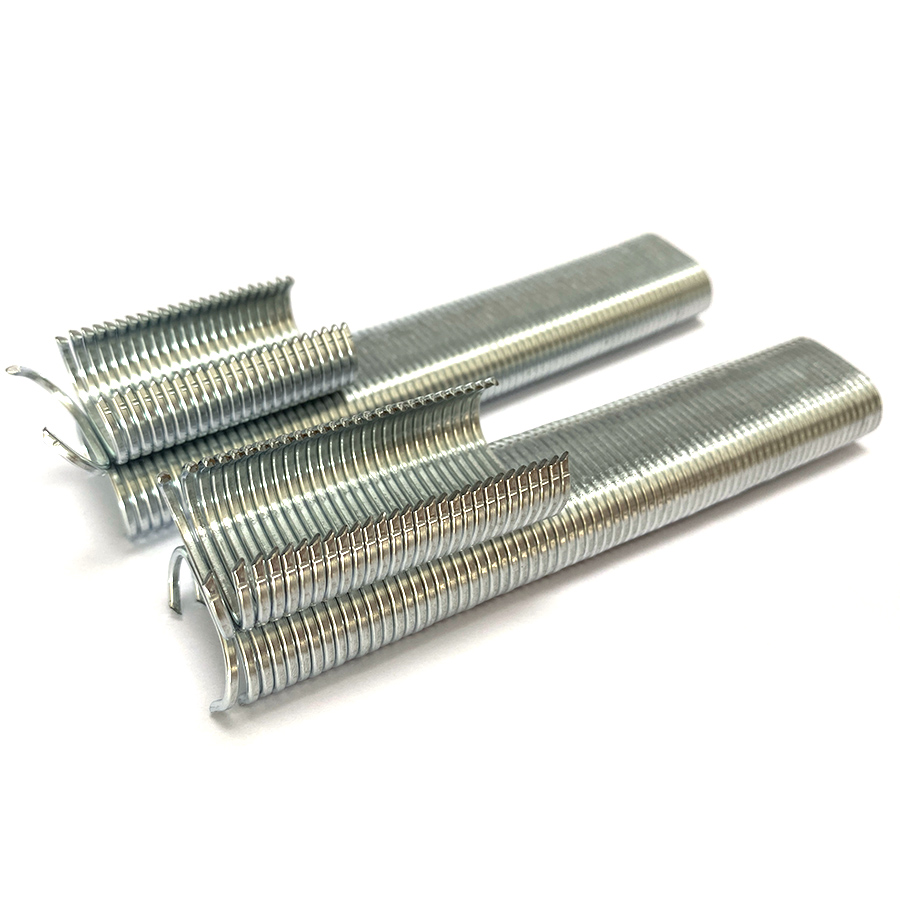

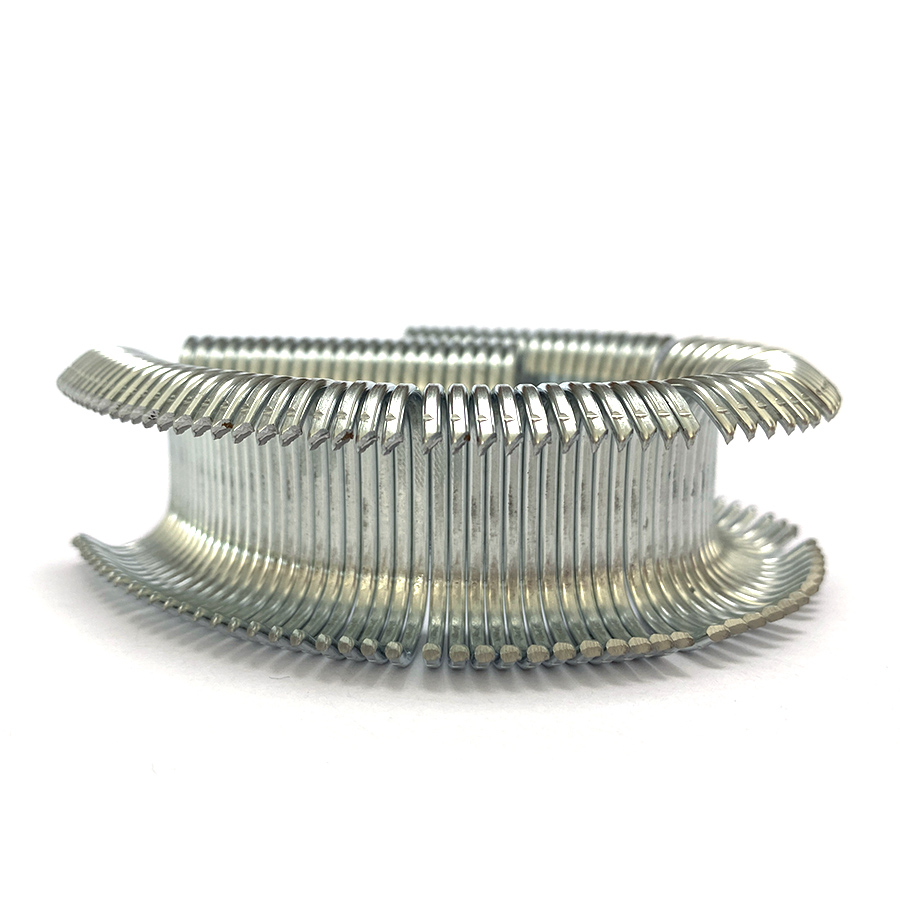

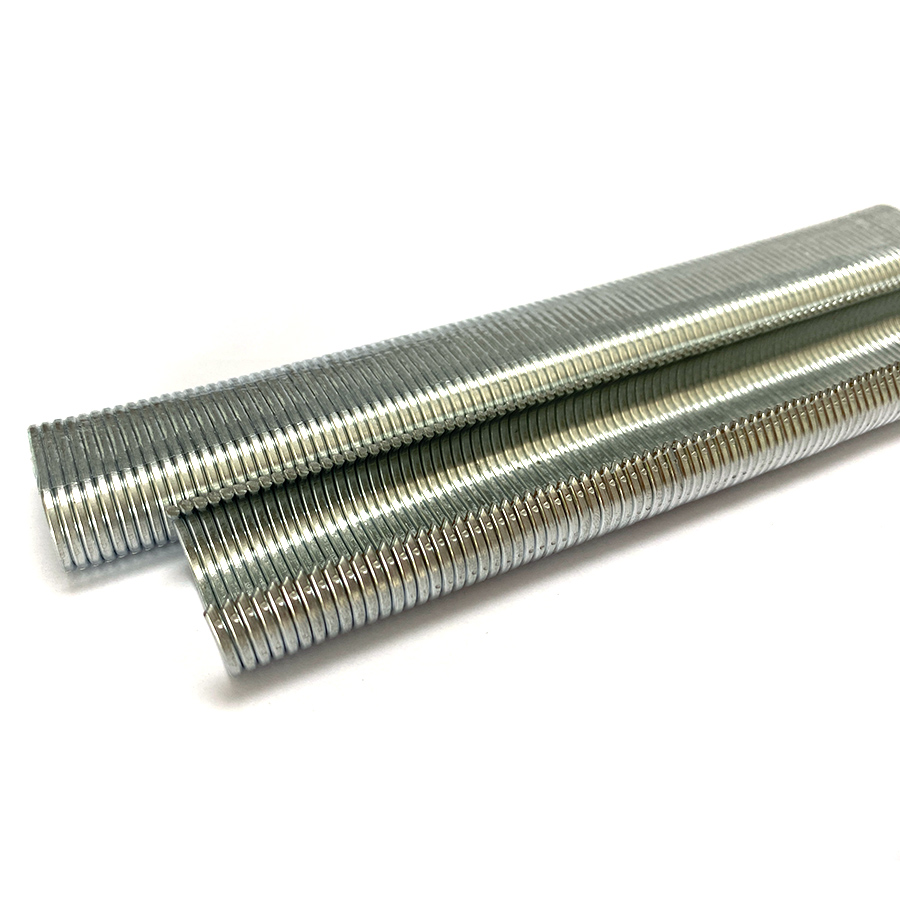

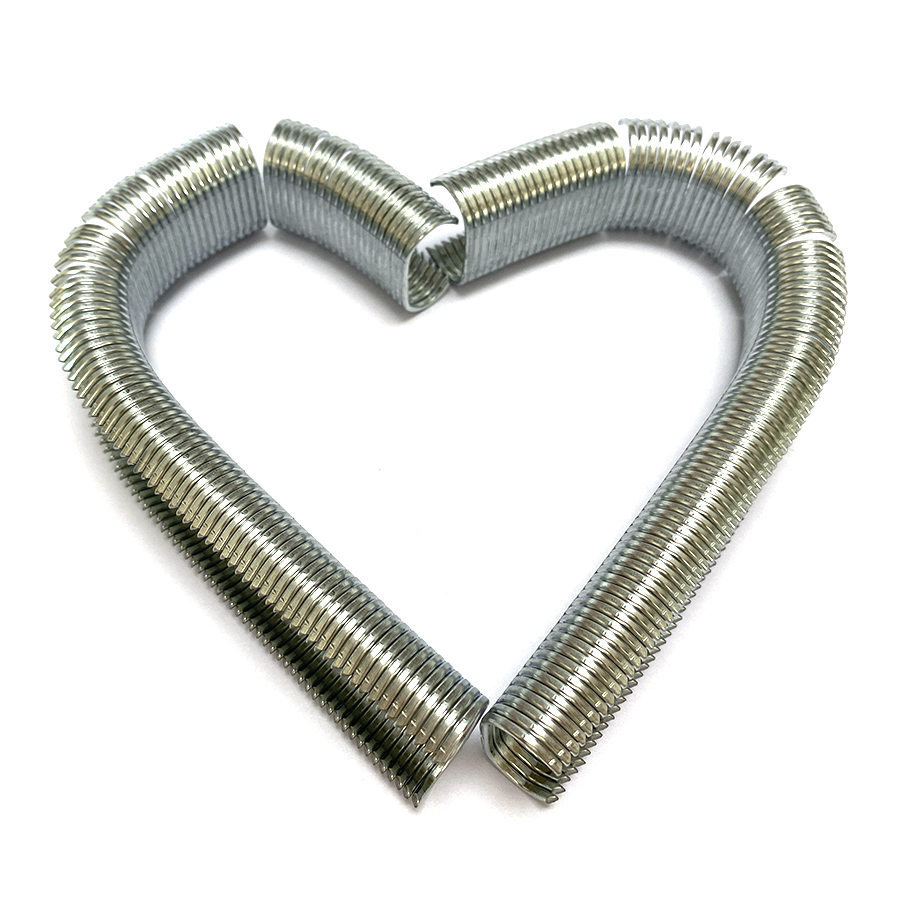

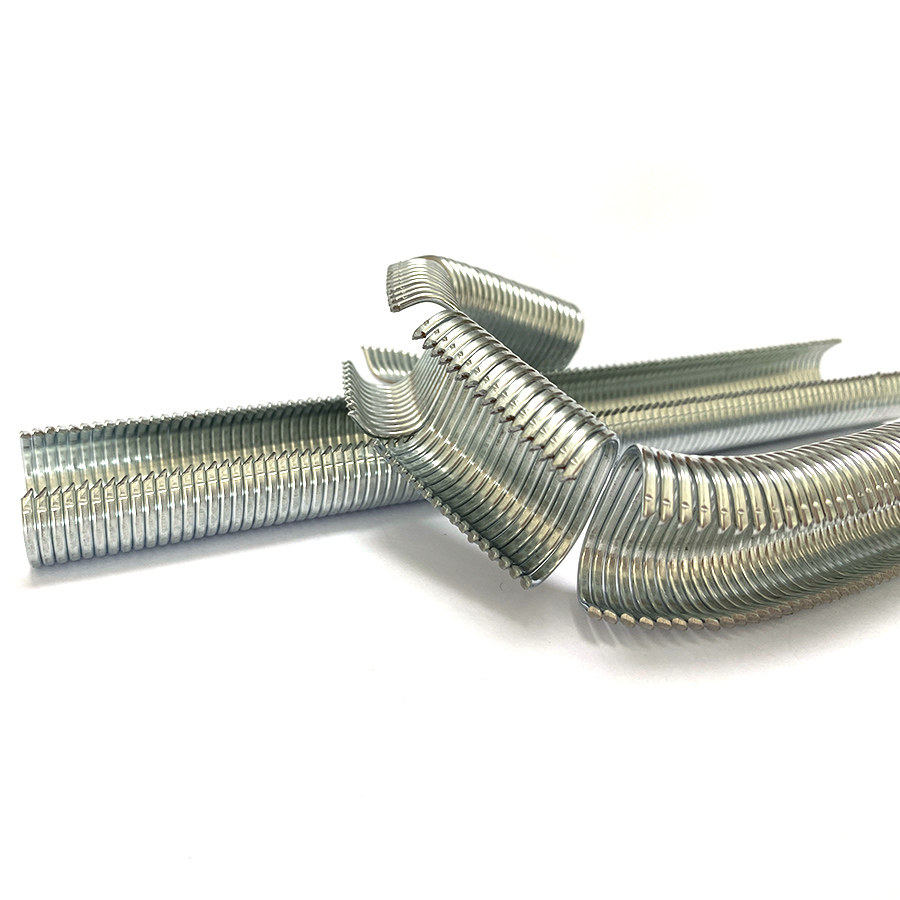

KYA C28 مشابك حلقية على شكل C عبارة عن مثبتات على شكل حرف C مقاس 15 مصنوعة من سلك فولاذي مجلفن بقطر 1.8 مم تقريبًا مع تاج اسمي 27.8-28 مم وارتفاع مفتوح 15 مم. وهي مصممة لإنتاج المراتب والأثاث وتنجيد السيارات والأقفاص السلكية والسياج والربط الشبكي وتطبيقات التثبيت الصناعية الأخرى.
يستخدم التكوين القياسي C28 نقاطًا حادة للمساعدة في الاختراق من خلال القماش والشبك ومواد شبكية مختارة. تبلغ التعبئة القياسية ما يقرب من 10000 حلقة لكل كرتونة لمستخدمي الإنتاج والموزعين ومشتري أدوات التثبيت الصناعية.
يعتمد توافق الأداة على التاج الحلقي وقطر السلك وهندسة الشريط وتصميم المجلة وهندسة إغلاق الفك. تنتمي حلقات C28 إلى فئة الحلقات C الأكبر مقاس 27-28 مم، لذلك يجب على المشترين التأكد من طراز الأداة مشبك حلقي على شكل C الدقيق قبل الطلب بالجملة.
| مواصفة | تفاصيل C28 |
| نموذج | ج28 |
| نوع السحابة | الحلقة C / مشبك حلقي على شكل C |
| كَيّل | 15 قياس |
| قطر السلك | تقريبا. 1.8 ملم |
| التاج / العرض الخارجي | تقريبا. 27.8-28 ملم |
| الارتفاع المفتوح | تقريبا. 15 ملم |
| مادة | أسلاك الفولاذ المجلفنة |
| نوع النقطة | مرجع قياسي لنقطة حادة؛ خيارات النقاط الأخرى تخضع للتوريد |
| التعبئة القياسية | تقريبا. 10,000 قطعة/كرتون |
| فئة الأداة | أداة الحلقة C مقاس 15GA مقاس 27–28 مم المتوافقة، تخضع للتحقق من الفك والمجلة |
| التطبيقات النموذجية | المراتب والمفروشات ومقاعد السيارات والأقفاص السلكية والأسوار والشبكات والحزم الصناعية |
يستخدم C28 مشابك حلقية على شكل C سلكًا بطول 1.8 مم تقريبًا، يتوافق مع الفئة الصناعية الشائعة ذات المقياس 15 مشبك حلقي على شكل C . يتم استخدام تنسيق الأسلاك الأثقل هذا عندما تكون هناك حاجة إلى قوة تثبيت أكبر مما يمكن أن توفره دبابيس تنجيد الأسلاك الدقيقة.
قطر السلك هو جزء واحد فقط من توافق الأداة. يجب أيضًا أن يتطابق عرض التاج والارتفاع المفتوح وتكوين الشريط وإغلاق الفك النهائي مع الأداة مشبك حلقي على شكل C .
يبلغ حجم التاج C28 حوالي 27.8-28 ملم مع ارتفاع مفتوح يبلغ حوالي 15 ملم. وهذا يضعها في فئة حجم الحلقة C أكبر من المفروشات الشائعة مقاس 19 مم أو 24 مم مشابك حلقية على شكل C .
تسمح الهندسة المفتوحة الأكبر للحلقة بإحاطة مجموعات أكثر سمكًا من الأسلاك أو النوابض أو القماش أو الشبكة أو مكونات الإطار قبل أن تغلق الأداة المتوافقة الحلقة.
يوفر الطلاء المجلفن حماية إضافية ضد التآكل مقارنة بالفولاذ الكربوني غير المعالج، وهو مناسب للعديد من التطبيقات الصناعية الداخلية والعامة.
لا ينبغي وصف الفولاذ المجلفن بأنه مقاوم للصدأ بشكل دائم. يعتمد الأداء على المدى الطويل على سمك طلاء الزنك والرطوبة والمواد الكيميائية والتعرض للملح وبيئة الخدمة النهائية.
تساعد النقاط الحادة الحلقة على اختراق القماش والشبك والمواد الناعمة المختارة حيث تقوم الأداة بإغلاق المثبت حول قطعة العمل.
بالنسبة للتنجيد النهائي أو الجلد أو الفينيل أو الأسطح الأخرى التي يجب تقليل الضرر الثاقب فيها إلى الحد الأدنى، اسأل عن تكوينات النقاط البديلة وتحقق منها من خلال التطبيق قبل الإنتاج.
تم إدراج C28 مع تعبئة قياسية تبلغ حوالي 10000 حلقة لكل كرتونة، مما يدعم الإنتاج المتكرر في مصانع المراتب ومصانع الجلوس وتصنيع الأقفاص والتجميع الصناعي.
بالنسبة لطلبات الموزعين، تأكد من كمية الشريط الحالية والتعبئة الداخلية ووزن الكرتون وكمية منصة التحميل ومتطلبات وضع العلامات قبل الشحن.
يجب استخدام الحلقات C28 مع أداة مشبك حلقي على شكل C المصممة للحلقات C مقاس 15GA / 1.8 مم تقريبًا في فئة التاج مقاس 27-28 مم. تحدد مراجع منتجات KYA عائلة أدوات C7 كفئة أدوات ذات صلة بحجم الحلقة C الأكبر.
لا يزال يتعين تأكيد التوافق الدقيق لأن ملف تعريف الفك وعرض المجلة وترتيب الشرائط وقطر الإغلاق النهائي يمكن أن يختلف بين إصدارات الأداة.
| أداة التحقق من | متطلبات C28 |
|---|---|
| مقياس الحلقة | 15 جيجا / تقريبًا. 1.8 ملم |
| فتح التاج | تقريبا. 27.8-28 ملم |
| الارتفاع المفتوح | تقريبا. 15 ملم |
| مجلة | يجب قبول أبعاد شريط C28 المطابقة |
| هندسة الفك | يجب أن يتطابق مع حلقة C28 ويتطلب الإغلاق النهائي |
| فئة الأداة المرجعية | أداة الحلقة C مقاس 27-28 مم من النوع C7، تخضع للتحقق الدقيق من النموذج |
| فئة التثبيت، | التاج النموذجي، | الاستخدام النموذجي |
|---|---|---|
| ج28 | تقريبا. 27.8-28 ملم | مجموعات حلقية على شكل حرف C أكبر حجمًا، وأغطية فراش، وشبكات، وأقفاص، وأدوات تثبيت صناعية |
| حلقة C7 / HR23-فئة C | تقريبا. 23.7-24 ملم | مقاعد السيارات والمراتب والأقفاص والمفروشات |
| 15G100-الفئة C الدائري | تقريبا. 19 ملم / 3/4 بوصة | المفروشات والفراش والأقفاص والتثبيت العام على شكل حرف C |
مقياس السلك المماثل لا يجعل هذه الأحجام قابلة للتبديل. تتطلب كل فئة تاج المجلة الصحيحة وهندسة الفك.
يمكن استخدام C28 مشابك حلقية على شكل C في مجموعات مختارة من المراتب والفراش لتثبيت النوابض أو مكونات الأسلاك أو القماش أو المواد ذات الصلة حيث تتطابق هندسة الحلقة المفتوحة مقاس 28 مم مع المفصل.
يعتمد حجم الحلقة المطلوبة على قطر وكمية المواد التي تلتقطها الحلقة المغلقة. اختبر مجموعة الزنبرك والأسلاك الحدودية الفعلية قبل إنشاء إعدادات الإنتاج.
تُستخدم الحلقات C 15GA في إنتاج المقاعد والمفروشات لتوصيل القماش وأسلاك الدعم وقائمة الأسلاك ومكونات الإطار التي تتطلب اتصالاً ثقيلًا بالحلقة C.
بالنسبة للنسيج المرئي أو الفينيل أو الجلد، تأكد من نمط النقطة والإغلاق النهائي وموقع التلامس لتقليل تلف السطح غير الضروري.
يمكن استخدام المجلفن C28 مشابك حلقية على شكل C لأقفاص سلكية محددة، وسياج، وتثبيت شبكي حيث يفي فتح الحلقة والإغلاق النهائي والحماية من التآكل بمتطلبات التثبيت.
بالنسبة للتركيبات الخارجية أو الساحلية أو العدوانية كيميائيًا، تأكد من الطلاء المطلوب أو فكر في بدائل الفولاذ المقاوم للصدأ أو الألومنيوم والزنك حيثما كان ذلك مناسبًا.
يمكن استخدام حلقات C28 في التجميعات ذات الصلة بالشبكات والتراب المحددة عندما تلبي أبعاد الحلقة وقوة السلك وأداة الطلاء والإغلاق مواصفات المشروع.
يمكن أن يكون لأنظمة التحكم في التراب والتآكل متطلبات محددة لقطر سلك التثبيت وكتلة الطلاء وخصائص الشد والتباعد. تحقق من متطلبات المشروع بدلاً من افتراض أن كل حلقة C28 مجلفنة مناسبة لكل تركيب التراب.
تجميع المراتب والفراش
تنجيد الاثاث
مقاعد السيارات
أقفاص سلكية
حظائر الحيوانات والفخاخ
سياج من الأسلاك
ربط شبكة سلكية
الشباك والتجميع الصناعي
مجموعة مختارة من الشبكات ذات الصلة بالتراب تخضع لمتطلبات المشروع
| تحقق المشتري من | مرجع C28 |
|---|---|
| نموذج | ج28 |
| كَيّل | 15 جيجا |
| قطر السلك | تقريبا. 1.8 ملم |
| تاج | تقريبا. 27.8-28 ملم |
| الارتفاع المفتوح | تقريبا. 15 ملم |
| نقطة | مرجع قياسي لنقطة حادة |
| ينهي | الصلب المجلفن |
| أداة | تأكد من توافق أداة الحلقة C مقاس 15GA مقاس 27–28 مم |
| التعبئة | تقريبا. 10,000 قطعة/كرتون |
توفر KYA مشابك حلقية على شكل C لمصانع المراتب، ومصنعي الأثاث، وموردي مقاعد السيارات، وشركات الأسوار، ومصنعي الأقفاص، والمستخدمين الصناعيين، وموزعي أدوات التثبيت.
بالنسبة للطلبات المجمعة، قم بتوفير النموذج مشبك حلقي على شكل C المطلوب والمقياس والتاج وقطر السلك ونوع النقطة والمادة ونموذج الأداة والتطبيق وكمية الطلب. تساعد هذه المعلومات في التأكد من توافق أداة التثبيت والأداة قبل استخدام الإنتاج.
توفر KYA الطراز C والنمط D مشابك حلقية على شكل C بمقاييس متعددة وأحجام تيجان ومواد وتشطيبات وتكوينات نقطية للتنجيد والفراش والأسوار والأقفاص والشبكات والتثبيت الصناعي.
KYA C28 عبارة عن حلقة C 15GA مصنوعة من سلك 1.8 مم تقريبًا مع تاج خارجي يبلغ حوالي 27.8-28 مم وارتفاع مفتوح يبلغ حوالي 15 مم.
نعم. يستخدم C28 سلكًا يبلغ طوله 1.8 مم تقريبًا، والذي ينتمي إلى الفئة الصناعية الشائعة ذات المقياس 15 مشبك حلقي على شكل C .
يبلغ حجم التاج الخارجي الاسمي حوالي 27.8-28 ملم.
يبلغ الارتفاع المفتوح المدرج حوالي 15 ملم.
استخدم أداة حلقة C 15GA متوافقة مصممة للتاج مقاس 27-28 مم تقريبًا مشابك حلقية على شكل C . تعد الأدوات من النوع C7 فئة مرجعية ذات صلة، ولكن يجب التأكد من هندسة المجلة والفك والإغلاق الدقيقة قبل الطلب.
HR22 هي فئة مختلفة من أدوات الحلقة D ولا يجب معاملتها كمرجع مباشر لأداة C28. قم بمطابقة الأداة مع هندسة الحلقة C28 C بدلاً من ذلك.
كلا، يمكن أن يستخدم كلاهما سلك 15GA / 1.8 مم، ولكن يبلغ عرض C28 حوالي 28 مم وارتفاعه 15 مم، بينما تكون حلقات 15G100 الشائعة أصغر. إنها تتطلب هندسة أدوات مختلفة ولا ينبغي تبديلها إلا بسبب تطابق مقياس السلك.
لا، تعمل الجلفنة على تحسين مقاومة التآكل مقارنة بالفولاذ غير المعالج، ولكن مدة الخدمة تعتمد على طلاء الزنك والرطوبة والملح والمواد الكيميائية والتعرض البيئي.
يمكن استخدامها في تطبيقات التثبيت الخارجية المتوافقة عندما يفي الطلاء المجلفن بشروط التعرض المطلوبة. بالنسبة للبيئات القاسية، تحقق من متطلبات الطلاء أو فكر في استخدام مادة أكثر مقاومة للتآكل.
نعم، بالنسبة لمجموعات المراتب والفراش المحددة حيث تتطابق هندسة الحلقة C المفتوحة مقاس 28 مم مع النوابض والأسلاك الحدودية والمكونات الأخرى التي يتم ربطها.
يمكن استخدامها في مجموعات مختارة من مقاعد السيارات والمفروشات حيث يتم تحديد حلقة C كبيرة 15GA. تأكد من حجم الحلقة والإغلاق النهائي باستخدام تصميم المقعد والأداة.
نعم، لتطبيقات السياج والشبكات والأقفاص المتوافقة حيث تتوافق أبعاد الحلقة والتشطيب المجلفن مع متطلبات التثبيت.
فقط عندما تتوافق أبعاد الحلقة C28 وخصائص الأسلاك والطلاء وطريقة التثبيت مع مواصفات المشروع. يمكن أن تتطلب أنظمة التراب الهندسية معايير تثبيت محددة ويجب فحصها قبل الاستخدام.
لا ينبغي افتراض ملاءمة ملامسة الطعام من خلال الطلاء المجلفن وحده. اطلب المواد ووثائق الامتثال إذا كان الطلب يتضمن اتصالاً مباشرًا أو منظمًا بالطعام.
الكمية القياسية المدرجة هي حوالي 10000 حلقة لكل كرتونة. تأكد من التعبئة الداخلية الحالية وتكوين منصة التحميل للشحنات السائبة.
قم بتوفير الطراز مشبك حلقي على شكل C والمقياس وحجم التاج وقطر السلك ونوع النقطة والمادة أو الطلاء ونموذج الأداة الدقيق والتطبيق والكمية المطلوبة بحيث يمكن التحقق من التوافق قبل استخدام الإنتاج.
