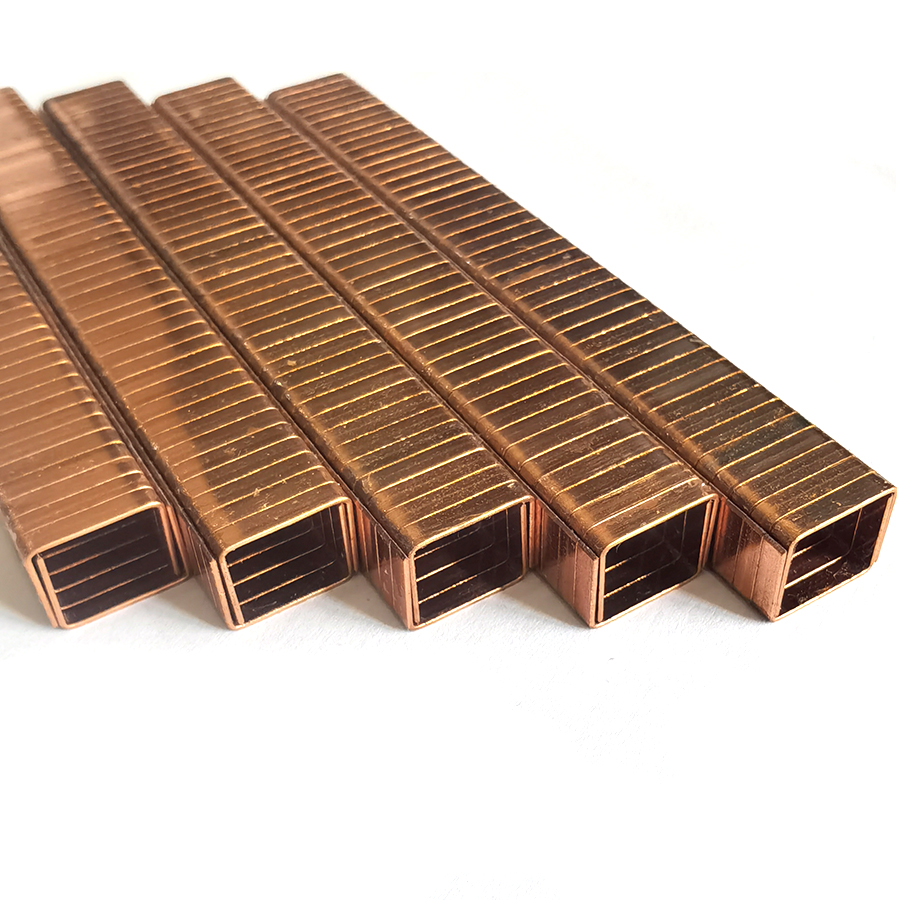

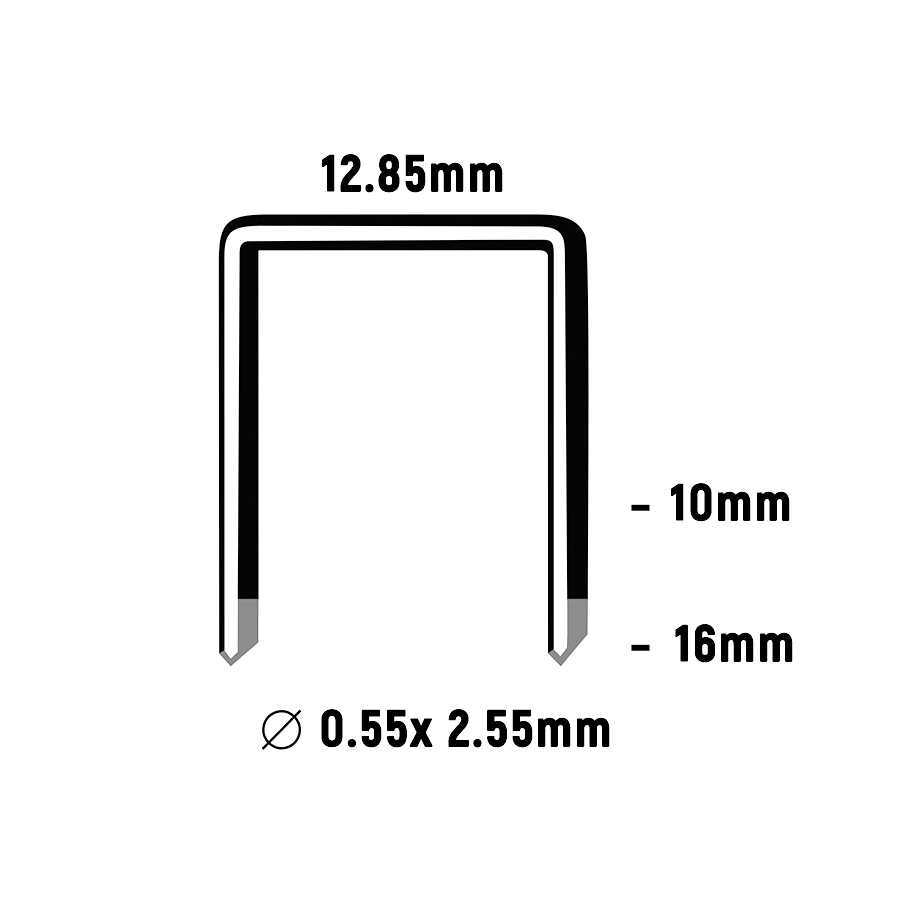

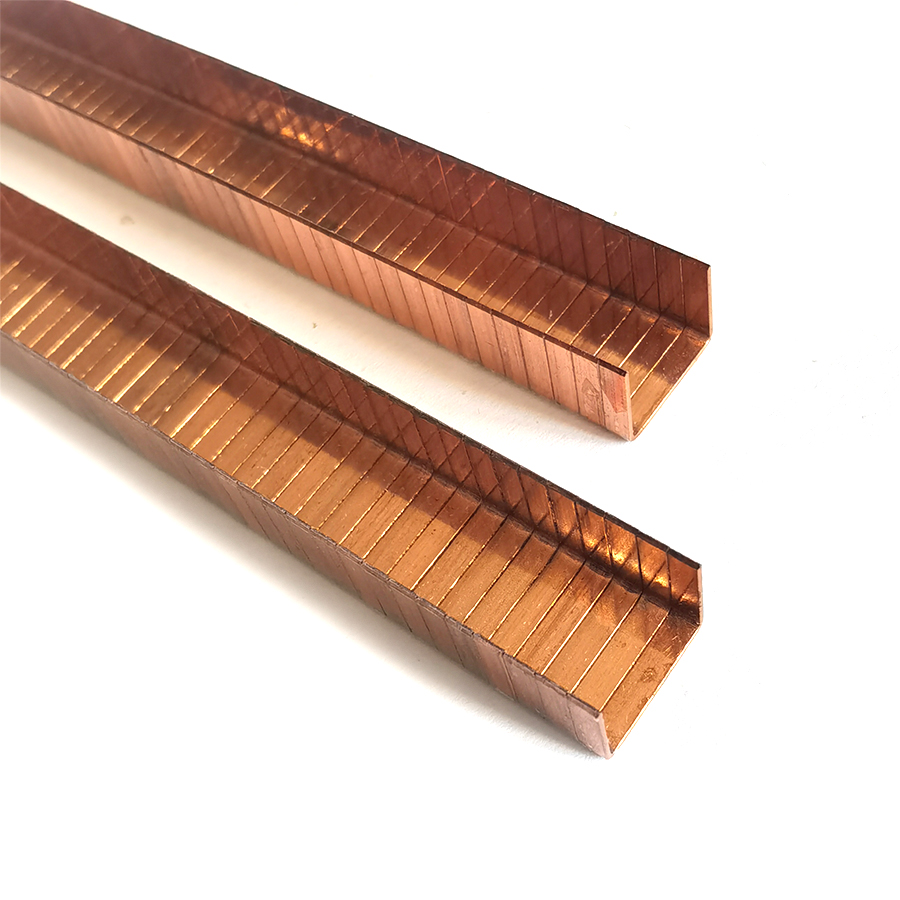

KYA SB103020 seeria vask Kartongide sulgemisklambrid on liimitud pakkeklambrid, mis on mõeldud ühilduvate pneumaatiliste tangidega klammerdajate ja karbi sulgemise tööriistade jaoks. Avaldatud SB103020 profiilil on 12,85 mm kroon , traadi nimimõõt 0,103 × 0,020, , laius 2,55 mm ja paksus 0,55 mm.
Sari on saadaval 10mm (3/8') , 13mm (1/2') ja 16mm (5/8') jalapikkusega. Iga riba sisaldab 50 klambrit . Karbi ja karbi kogused sõltuvad jala pikkusest, seega peaksid ostjad tellimisel täpsustama SB103020 täieliku mudeli.
| Parameeter | Avaldatud spetsifikatsioon |
|---|---|
| seeria | SB103020 |
| Tootekood | KYA-SB103020C |
| Mõõtur | 17 Gabariit |
| Kinnitusvahendi tüüp | Karbi sulgemine / tangide klamber |
| Avaldatud materjal | Vasktraat |
| Avaldatud pinnaviimistlus | Vasega kaetud |
| Kroon | 12,85 mm, nimipikkus 1/2' |
| Traadi nimisuurus | .103' × .020' |
| Avaldatud Metric Wire Dimensions | 2,55 mm laius × 0,55 mm paksus |
| Jalgade pikkused | 10 mm / 13 mm / 16 mm |
| Tolli pikkused | 3/8' / 1/2' / 5/8' |
| Punkti tüüp | Meislipunkt |
| Võrdlus | Liim Kolleeritud |
| Klambrid pulga kohta | 50 tk |
KYA praegune tooteteave sisaldab nii 'Copper Wire' kui ka 'Copper Plated' . Ostjad, kes vajavad kindlat mitteväärismetalli koostist, peaksid enne tellimist kinnitama täpse materjali spetsifikatsiooni.
Avaldatud tolli traadi tähistust 0,103' × 0,020' ja metrilisi mõõtmeid 2,55 mm × 0,55 mm tuleks käsitleda kui tootja nimiseeria spetsifikatsioone. Kui mõõtmete tolerants on tööriista ühilduvuse seisukohalt kriitiline, kontrollige enne ostmist nõutavat tolerantsi.
Kolm avaldatud KYA mudelit jagavad sama SB103020 seeria profiili, kuid kasutavad erinevat jala pikkust ja pakendikonfiguratsiooni.
| Mudeli | jala pikkus | tk / pulga | tk / kasti | karbid / pappkarbid | / kaubaaluste | karp GW | kaubaalus GW |
|---|---|---|---|---|---|---|---|
| SB103020-10 | 10 mm / 3/8' | 50 | 3000 | 28 | 30 | 27,55 kg | Kaal 826,5 kg |
| SB103020-13 | 13 mm / 1/2' | 50 | 2800 | 24 | 30 | 26,3 kg | 789 kg |
| SB103020-16 | 16 mm / 5/8' | 50 | 4500 | 12 | 30 | 24,9 kg | 747 kg |
KYA tuvastab ka BOSTITCH SB103020 ja PREBENA HF sarnaste võrdlusseeriatena. Sarnasus ei taga iseenesest iga tööriista vahetatavust; enne asendamist kinnitage kroon, traadi mõõtmed, jala pikkus ja tööriista spetsifikatsioonid.
Kasutage 10 mm konfiguratsiooni, kui karbi konstruktsioon ja klammerdaja nõuavad 3/8' SB103020 jala pikkust. Enne tellimist kinnitage plaadi kogupaksus ja vajalik klamber.
13 mm mudelil on avaldatud KYA valikus jala keskmine pikkus. Valige see ainult siis, kui karbi paksus ja tööriista spetsifikatsioonid toetavad nominaalset 1/2' konfiguratsiooni.
16 mm konfiguratsioon on sellel lehel pikim KYA valik. Enne tellimist veenduge, et täpne karbi klammerdaja aktsepteerib nominaalset 5/8' jala pikkust.
Ärge valige klambri pikkust ainult karbi välimuse järgi. Laua paksus, flöödi konstruktsioon, kihtide arv, alasi konfiguratsioon ja nõutav klamber mõjutavad õiget klambrivalikut.

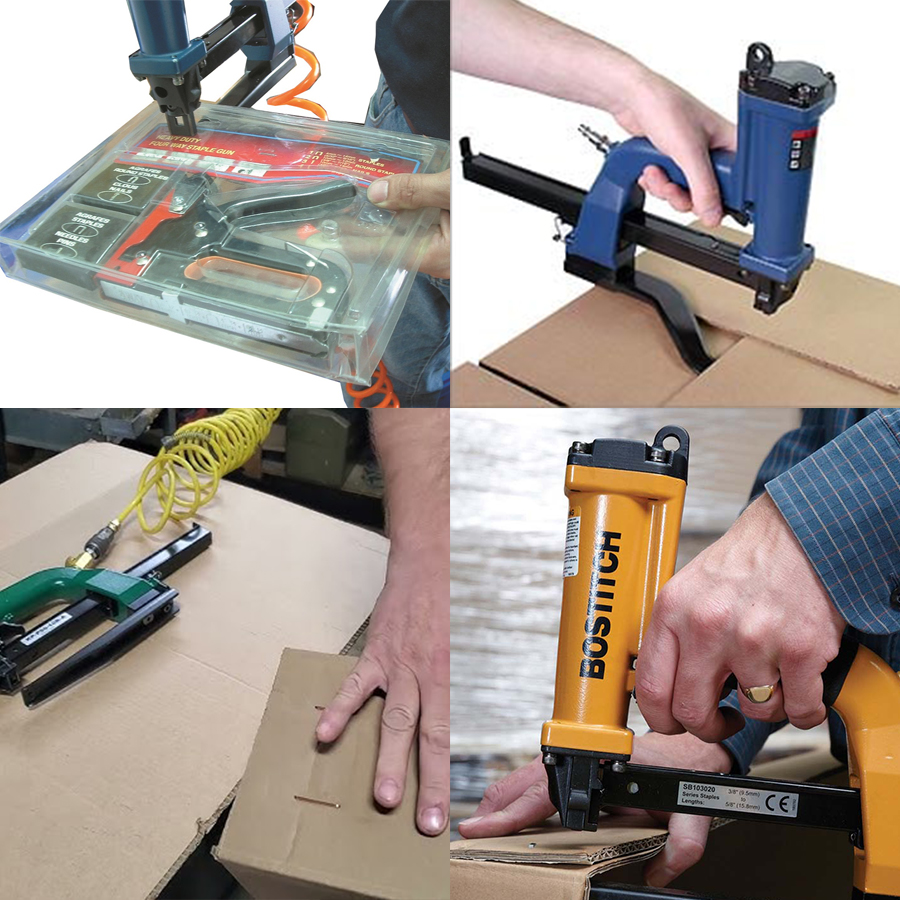

SB103020 klambrid on mõeldud ühilduvate pneumaatiliste tangidega klammerdaja ja kartongi sulgemise tööriistade jaoks. Ühilduvust tuleks kinnitada täpse mudeli ja klambri jala pikkusega.
| Tööriista | avaldatud SB103020 ühilduvus |
|---|---|
| Bostitch P51-10B | SB103020 seeria, nominaalne 3/8' kuni 5/8' jalavahemik |
| Salco SP50-10B | SB103020 3/8', 1/2' ja 5/8' klambrid |
| Bostitch P50-10B | SB103020 seeria; kontrollige enne tellimist aktsepteeritud jala pikkust ja tööriista versiooni |
| Bostitch P50-10C | Avaldatud 3/8' SB103020 konfiguratsiooni jaoks; ärge eeldage, et kõik SB103020 jala pikkused sellele tööriistale sobivad |
Kontrollige alati kehtivast tööriista kasutusjuhendist aktsepteeritud klambriseeriaid, võra laiust, traadi mõõtmeid ja jala pikkust. Tööriista mudel on olulisem kui ainult tootja nimi.
SB103020 on väljakujunenud kartongi sulgev klambriprofiil, mida kasutavad mitmed kinnitussüsteemide tarnijad. Avaldatud mõõtmed võivad tootjate lõikes veidi erineda, isegi kui tooteid kirjeldatakse sarnastena.
| Viide | Avaldatud mõõtmed |
|---|---|
| KYA SB103020 | 12,85 mm kroon; 2,55 mm × 0,55 mm; 10/13/16 mm jalad |
| SB103020 nimitolline profiil | Ligikaudu 1/2' kroon; 0,103' × 0,020' traat |
Teise tootja klambri asendamisel võrrelge tegelikku võra, traadi mõõtmeid, jala pikkust ja tööriista nõudeid, selle asemel, et tugineda ainult SB103020 seeria nimele.
SB103020 klambreid kasutatakse ühilduvates pakkimis- ja karbi sulgemistoimingutes, kus on vaja tangide stiilis klambriühendust.
Lainepapist karbi sulgemine
Lainepapist kandikud
Papist pakend
Kaubaaluste kastid
Otsakatted
Konteinerite vahetükid
Pressitud lainepapist sisetükid
Päisekaardid
Posti- ja pakkimistorud
Valitud kanga klammerdamisrakendused, kasutades ühilduvaid tööriistu
KYA määrab peitlipunkti . SB103020 seeria jaoks Punktide geomeetria toetab läbitungimist läbi ühilduva lainepapi tangide ja klammerdaja töötamise ajal.
Klambrid on liimitud 50-osalisteks pulkadeks, et sisestada läbi ühilduvate karbi sulgemistööriistade. Tööriista seisukord, klambri mõõtmed ja õige laadimine mõjutavad kõik söötmise usaldusväärsust.
Avaldatud KYA spetsifikatsioon tuvastab vasega kaetud pinna. Pinnaviimistlus võib mõjutada välimust ja korrosioonikäitumist, kuid tegelik jõudlus sõltub klambri alusmaterjalist, katte seisukorrast, säilituskeskkonnast, niiskusest ja kokkupuutest.
Kui ostuspetsifikatsioon nõuab kindlaksmääratud materjali koostist, katte paksust või korrosioonikindluse taset, küsige enne tellimist teavet kohaldatava materjali ja viimistluse kohta.
Nõutav mudel: SB103020-10, -13 või -16
Nõutav jala pikkus: 10mm, 13mm või 16mm
Nõutav kogus
Karbi klammerdaja mark ja täpne mudel
Nõutavad krooni ja traadi mõõtmed
Karpplaadi tüüp ja kogupaksus
Nõutav materjali või pinnaviimistluse spetsifikatsioon
Pakendinõuded, kui need on kohaldatavad
Kohaletoimetamise sihtkoht
KYA avaldab 12,85 mm krooni , mida tavaliselt kirjeldatakse kui nominaalset 1/2-tollist krooni.
Avaldatud nimitolline tähis on .103' × .020' . KYA avaldab ka meetermõõdustiku laiused 2,55 mm × 0,55 mm paksused.
Praegune KYA valik sisaldab SB103020-10 10 mm (3/8') , SB103020-13 13 mm (1/2') ja SB103020-16 16 mm (5/8').
KYA avaldab 50 klambrit pulga kohta kõigi kolme loetletud SB103020 mudeli jaoks.
Avaldatud kastide kogused on mudeliti erinevad: 3000 tk SB103020-10 jaoks, , 2800 tk SB103020-13 jaoks ja 4500 tk SB103020-16 jaoks.
KYA praegu avaldatud teabes on materjalina nii 'vasktraat' kui pinnaviimistlusena 'vasega kaetud'. Kui mitteväärismetalli koostis on teie spetsifikatsiooni jaoks oluline, küsige enne tellimist materjali kinnitust.
Bostitch P51-10B on välja antud SB103020 seeria klambritele nimipikkusega 3/8' kuni 5/8'. Enne tellimist kinnitage klambrite nõutavad mõõtmed ja kehtivad tööriista spetsifikatsioonid.
Salco avaldab SP50-10B SB103020 klambrite jaoks pikkusega 3/8', 1/2' ja 5/8'.
Ärge eeldage, et kõik kolm pikkust sobivad mudelile P50-10C. Avaldatud Bostitchi dokumentatsioon tuvastab P50-10C konfiguratsiooniga 3/8' SB103020. Enne muu jala pikkuse valimist kontrollige tööriista täpset dokumentatsiooni.
KYA ja teised tööstusharu viited nimetavad PREBENA HF-i sarnase profiilina. Ostjad peaksid siiski võrdlema võra laiust, traadi mõõtmeid, jala pikkust ja tööriista nõudeid, enne kui käsitleda kahte tootja klambrit vahetatavatena.
Valige jala pikkus vastavalt kartongiplaadi paksusele, kihtide arvule, lindi konstruktsioonile, nõutavale klambrile ja kartongi klammerdaja aktsepteeritud kinnitusdetailide valikule. Ärge valige pikkust ainult karbi suuruse järgi.
KYA tarnib pappklambreid pakenditurustajatele, kartongitootjatele, ladudele, logistikaettevõtetele ja tööstuslike pakendite kasutajatele. Saatke toote kinnitamiseks ja hinnapakkumiseks vajalik SB103020 pikkus, tööriista mudel, kogus, pakendinõue ja tarnekoht.
