KYA 1,37 × 1,59 mm × 72 tsingitud klambritraadi lint on liimitud lamestatud terastraadist lint, mida tarnitakse tööstusliku toorainena klambrite tootmiseks. Praegune KYA spetsifikatsioon määratleb umbes 1,37 mm × 1,59 mm lamestatud traadiosa, 72 üksikut juhet riba kohta ja 950–1050 N/mm² tõmbetugevus.

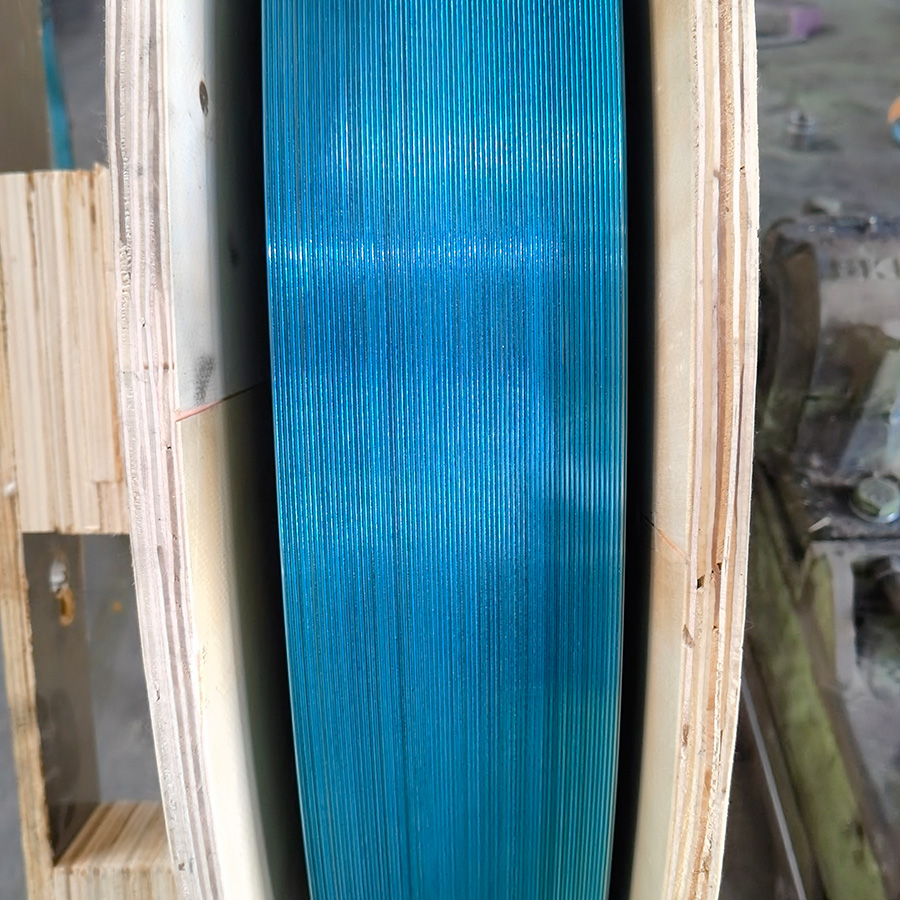

Traatlint keritakse puidust rattale või poolile pidevaks söötmiseks sobivasse klambrivormimisseadmesse. Ostjad peaksid enne tellimist sobitama traadi osa, juhtmete arvu riba kohta, tõmbetugevust, pinnatöötlust, liimisüsteemi ja pooli mõõtmeid olemasolevate klambrite spetsifikatsioonide ja tootmisliiniga.
Traadiosa 1,37 × 1,59 mm: lamestatud ristkülikukujulised traadi mõõtmed tööstuslikuks klambritootmiseks.
72 juhet riba kohta: tootmisriba moodustamiseks liimitakse kokku 72 paralleelset lamestatud traati.
950–1050 N/mm² tõmbetugevus: praegune KYA spetsifikatsioon selle galvaniseeritud konfiguratsiooni jaoks.
Tsingitud terastraat: tsingitud pind korrosioonikaitseks ladustamise, töötlemise ja sobivate viimistletud kinnitusdetailide kasutamisel.
Liimitud lint: paralleelsed juhtmed on ühendatud pidevaks ribaks kontrollitud masina etteandmiseks.
Puidust pooli või ratta pakend: mõeldud tööstuslikuks transpordiks, ladustamiseks ja tootmiseks söötmiseks.
Kaitstud transpordipakend: lainepapi eraldamine ja kaitseümbris aitavad vähendada deformatsiooni käsitsemise ja saatmise ajal.
Tootmisliinide sobitamine: mõõtmeid ja riba konfiguratsiooni tuleks kontrollida kliendi olemasolevate klambri- ja vormimisseadmetega.
| Parameetri | spetsifikatsioon |
|---|---|
| Toote tüüp | Liimitud klambriga traatriba |
| Mudel | 1,37 × 1,59 × 72 |
| Traadi laius | Umbes 1,37 mm |
| Traadi paksus | Umbes 1,59 mm |
| Juhtmed riba kohta | 72 tk |
| Tõmbetugevus | 950–1050 N/mm² |
| Materjal | Terastraat |
| Pind | Tsingitud |
| Võrdlus | Liimitud paralleelne traatriba |
| Pakkimine | Puidust ratas / puidust pool |
| Rakendus | Tooraine ühilduvate tööstuslike klambrite tootmisliinide jaoks |
Tootenimetus kirjeldab traatriba füüsilist ehitust. 1,37 mm ja 1,59 mm on iga lamestatud ristkülikukujulise traadi kaks mõõdet, samas kui 72 on ühte riba ühendatud paralleelsete juhtmete arv.
Arv 72 on seega toormaterjali ribade arv. Seda ei tohiks automaatselt tõlgendada lõpetatud klambriseeria numbrina.
Klambritraat on tavaliselt enne vormimist lamedaks tehtud, kuna valmis klambri jaoks on vaja kontrollitud ristkülikukujulist traadiosa. Laius ja paksus mõjutavad klambri krooni geomeetriat, jalaosa, paindekäitumist ja ühilduvust vormimisvormiga.
Asendustooraine puhul tuleks olemasolevat tootmistraati otse mõõta. Väikesed mõõtmete erinevused võivad mõjutada vormimistööriista vaba ruumi, klambrite geomeetriat ja allavoolu pakendamist.
Seitsekümmend kaks üksikut lamestatud traati on paigutatud paralleelselt ja ühendatud üheks pidevaks ribaks. Ribavorming võimaldab klambrimoodustusliinil töödelda mitut juhet kontrollitud paigutuses, selle asemel, et ette anda üksikuid lahtisi juhtmeid.
Suuremahulise tootmise puhul peaksid ostjad kinnitama ribalaiuse, juhtmete vahekauguse, liimiomadused ja mähise kvaliteedi vastavust nende vormimisseadmete nõuetele.
KYA määrab praegu 950–1050 N/mm² tõmbetugevus tsingitud konfiguratsioonile 1,37 × 1,59 × 72.
Tõmbetugevus mõjutab vormimiskäitumist ja valmisklambri mehaanilisi omadusi. Traadi tarnijate vahetamisel tuleks nõutav tõmbevahemik kinnitada koos traadi mõõtmetega, mitte asendada materjali ainult nimisuurusega.
Esitatud konfiguratsioonis kasutatakse tsingitud terastraati. Tsingitud pind aitab kaitsta traati ladustamise ja töötlemise ajal ning tagab korrosioonikaitse valmis kinnitusele, kus kate jääb puutumata.
Valmis klambri lõplik korrosioonikindlus sõltub katte tüübist, katte paksusest, vormimistoimingutest, hoiutingimustest ja teeninduskeskkonnast. Tsingitud traati ei tohiks kirjeldada kui täiesti roostekindlat.
KYA laiem klambertraadi ribade valik hõlmab nii tsingitud kui ka vasega kaetud konfiguratsioone. Need tuleks valida vastavalt valmis kinnitusdetailidele, vormimisprotsessile, katmisnõuetele ja tootmisspetsifikatsioonidele.
| Pinna | valiku kaalumine |
|---|---|
| Tsingitud | Tsingitud teras, mida kasutatakse klambrite tootmiseks, kus on vaja tsingitud viimistletud kinnitusvahendeid. |
| Vaskkattega | Laiemas traadiriba valikus on saadaval alternatiivne kaetud traadi konfiguratsioon; traadi täpne suurus ja tõmbetugevus tuleb eraldi kinnitada. |
| Roostevaba teras | Saadaval valitud klambritraadi rakenduste jaoks, kus on vaja suuremat korrosioonikindlust; kinnitage täpsed traadi mõõtmed ja roostevaba teras. |
1,37 × 1,59 × 72 traatriba tarnitakse pooltoodetena tootjatele, kes valmistavad kokkusobivaid rasketraadist klambreid ja nendega seotud tööstuslikke kinnitusvahendeid.
Täpne valmis klambri perekond tuleks määrata kliendi vormimisvormide ja klambrite spetsifikatsioonide põhjal. Toortraadi mõõtmetest üksi ei piisa ühe universaalse viimistletud klambrimudeli tuvastamiseks.
Tööstuslik klambritraadi ribade tootmine hõlmab tavaliselt töötlemata traadi ettevalmistamist, traadi tõmbamist või tasandamist, pinnatöötlust, paralleeljoondamist, liimimist, mähist ja kaitstud pakkimist.
Mõõtmete ühtlus ja kontrollitud mähis on olulised, kuna lint peab läbima kliendi vormimisliini ilma liigse külgsuunalise liikumise või deformatsioonita.
KYA pakub mitut klambritraadi konfiguratsiooni. Laius, paksus, juhtmete arv ribas ja tõmbetugevus tuleks sobitada valmis kinnitus- ja vormimisseadmetega.
| Traadiosa | juhtmed / riba | tõmbetugevuse | pind |
|---|---|---|---|
| 0,41 × 0,51 mm | 209 | 950–1050 N/mm² | Tsingitud |
| 0,58 × 0,75 mm | 167 | 950–1050 N/mm² | Tsingitud |
| 0,65 × 0,95 mm | 125 | 950–1050 N/mm² | Tsingitud |
| 1,00 × 1,25 mm | 100 | 950–1050 N/mm² | Tsingitud |
| 1,37 × 1,59 mm | 72 | 950–1050 N/mm² | Tsingitud |
1,37 × 1,59 mm traadiosa on mõõtmete poolest lähedane umbes 1,38 × 1,58 mm ristkülikukujulisele traadiprofiilile, mida kasutavad mitmed tavalised 16GA rasketraadi klambripered.
KYA 1,37 × 1,59 toode kasutab aga 72 juhtmest riba kohta , samas kui mõned valmis 16GA klambriribad sisaldavad umbes 70 klambrit. Need on erinevad tootmisparameetrid. Ärge eeldage otsest vahetatavust ilma vormimismasinat ja valmis klambri spetsifikatsiooni kontrollimata.
Erinevad klambripered võivad kasutada sarnast traadi ristlõiget, kuid erinevat võra laiust, jala pikkust, materjali kõvadust, ribade arvu ja vormimise geomeetriat. Seevastu sarnaste kaubanduslike nimetustega klambrid võivad kasutada erinevaid toortraadiprofiile.
Sel põhjusel on kõige ohutum ostuviis esitada olemasolev toortraadi spetsifikatsioon või füüsiline näidis, selle asemel et valida riba ainult valmis põhitoote kaubamärgi või seeria nime järgi.

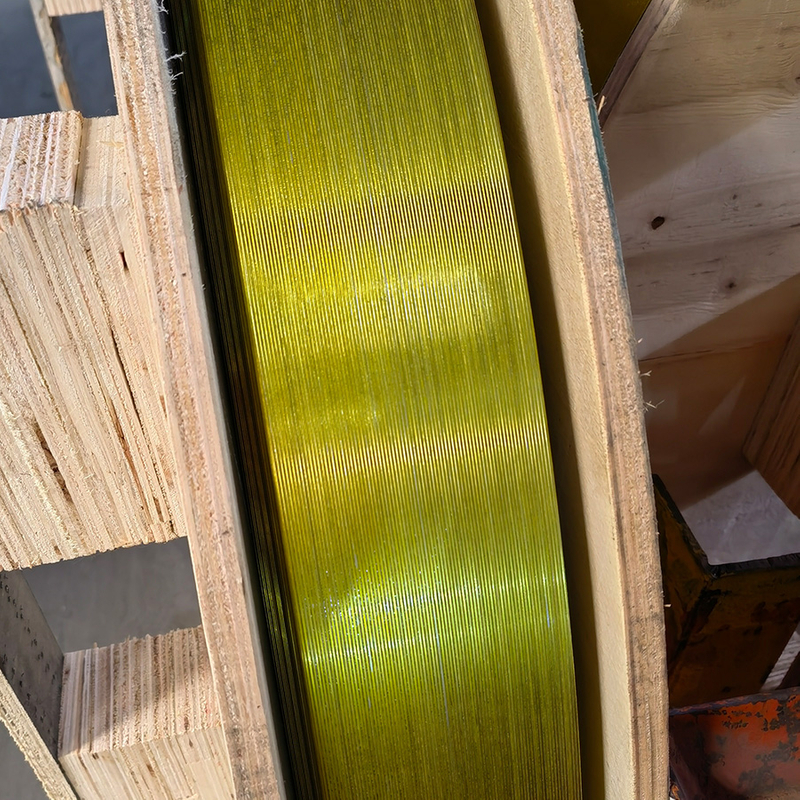

KYA tarnib puidust ratastele või poolidele keritud klambritraadi riba. Lainepapist eraldajaid ja kaitseümbrist kasutatakse haavariba kaitsmiseks ladustamise ja transportimise ajal.
Pooli mõõtmed ja laaditud traadi kaal tuleks tellimisel kinnitada, kuna laiemas klambritraadi ribade valikus on saadaval erinevad tootmis- ja ekspordipakendi konfiguratsioonid.
Klambritraadi riba nähtav värv võib varieeruda olenevalt tsinkkattest, liimimisliimast ja tootmiskonfiguratsioonist. KYA laiem valik hõlmab poolläbipaistvaid, kuldseid ja muid spetsiifilisi välimusi.
Traadi materjali või katte identifitseerimiseks ei tohiks kasutada ainult värvi. Ostjad peaksid täpsustatud pinnatöötluse kinnitama hinnapakkumisel ja tootmisdokumentatsioonil.
| tellimuse parameetriteabe | esitamist |
|---|---|
| Valmis klambrid | Esitage valmis klambrijoonis, kood või füüsiline näidis. |
| Traadi osa | Kinnitage 1,37 × 1,59 mm või esitage olemasolevad mõõdetud mõõtmed. |
| Juhtmed riba kohta | Kinnitage 72 traati või vormimismasinale vajalik kogus. |
| Tõmbetugevus | Soovitatav konfiguratsioon: 950–1050 N/mm². |
| Pind | Määrake tsingitud või muu vajalik pinnatöötlus. |
| Liim / Liimimine | Esitage kõik tootmisliini nõuded liimimise, värvi või riba paindlikkuse kohta. |
| Pooli mõõtmed | Esitage rulli läbimõõt, südamiku mõõtmed või olemasolevad pooli spetsifikatsioonid, kui masinsöötmine neist sõltub. |
| Pooli kaal | Kinnitage nõutav traadi netokaal ja vastuvõetav tarne brutokaal. |
| Tootmisseadmed | Võimalusel esitage klambrivormimismasina mudel või praegune tooraine spetsifikatsioon. |
Klambritraadi lint on tootmistooraine, seega tuleks mõõtmete ühilduvust kontrollida kliendi tegelikel vormimisseadmetel. Tarnijate vahetamisel või traadi spetsifikatsioonide muutmisel on soovitatav enne materjali täismahus tootmist kasutusele võtta proovitootmine.
Proovitootmise ajal saavad ostjad oma tavapärast tootmisprotsessi kasutades hinnata söötmist, lõikamist, painutamist, klambri mõõtmeid, võra moodustumist, jalgade paralleelsust ja viimistletud riba kvaliteeti.
Arutage oma traatriba spetsifikatsiooni
See identifitseerib ligikaudu 1,37 × 1,59 mm lamestatud traadiosa, milles on 72 üksikut traati, mis on ühendatud üheks ribaks.
Ei. Sellel toorainetootel tähistab 72 üksikute juhtmete arvu liimitud ribas. Seda ei tohiks segi ajada valmis kinnitusdetailide seeria nimega.
Praegune KYA spetsifikatsioon tsingitud 1,37 × 1,59 × 72 konfiguratsiooni jaoks on 950–1050 N/mm².
Seda tarnitakse toorainena ühilduvatele tööstuslikele klambrivormimisliinidele. Täpne valmis klamber tuleks kindlaks määrata ostja vormimisvormide, masina ja klambri joonise põhjal.
Ärge identifitseerige seda universaalse karpi sulgeva klambritraadina, mis vastab ainult spetsifikatsioonile 1,37 × 1,59 × 72. KYA loetleb tavaliste 32- ja 35-karbiliste klambrite jaoks eraldi töötlemata traadi mõõtmed. Esitage oma valmis klambri spetsifikatsioon täpseks sobitamiseks.
1,37 × 1,59 mm ristkülikukujuline sektsioon on mõõtmete poolest lähedal mitmele tavalisele 16GA paksust traadist klambriprofiilile, mille suurus on umbes 1,38 × 1,58 mm. Siiski tuleb siiski kinnitada sobivus konkreetse klambriperekonna või vormimismasinaga.
Jah. Esiletõstetud 1,37 × 1,59 × 72 konfiguratsioon on määratletud tsingitud terastraadina.
Ei. Tsinkkate kaitseb korrosiooni eest, kuid korrosioonikindlus sõltub katte seisukorrast, ladustamisest, vormimistoimingutest ja valmis kinnitusdetaili kasutuskeskkonnast.
Vasega kaetud konfiguratsioonid on saadaval KYA laiemas klambritraadi ribade valikus. Hinna küsimisel kinnitage vajalik traadi osa, tõmbetugevus ja pinnatöötlus.
KYA loetleb roostevaba terase valikuna laiemas klambritraadi ribade valikus. Selle täpse 1,37 × 1,59 × 72 konfiguratsiooni ja nõutava roostevaba klassi saadavus tuleks enne tellimist kinnitada.
Lint on keritud puidust rattale või poolile ja kaitstud transportimiseks. KYA praeguses pakkimissüsteemis kasutatakse lainepapist eraldajaid ja kaitseümbrist.
Laaditud pooli kaal võib olenevalt tootmisest ja tarnekonfiguratsioonist erineda. Kinnitage hinnapakkumisega nõutav traadi netokaal, puitpooli mõõtmed ja tarne brutokaal.
Rull peab sobima kliendi lahtikerimis- ja söötmisvarustusega. Südamiku läbimõõt, välisläbimõõt, pooli laius ja koormatud kaal võivad mõjutada tootmisliini käsitsemist.
Ei. Klambrivormimismasinad kasutavad kindlaid traadi mõõtmeid, tõmbevahemikke, ribalaiusi ja etteandesüsteeme. Sobitage traatlint täpse tootmisseadme ja valmis klambri spetsifikatsiooniga.
Jah. Valmis klambrijoonise, töötlemata traadi spetsifikatsiooni või füüsilise näidise esitamine võib aidata kinnitada traadi vajalikke mõõtmeid ja tootmiskonfiguratsiooni.
Traadi tarnijate või spetsifikatsioonide vahetamisel on soovitatav katsetootmine. See võimaldab ostjal kontrollida söötmise, vormimise, lõikamise ja viimistletud klambri mõõtmeid tegelikul tootmisliinil.
Esitage traadi laius, traadi paksus, juhtmed riba kohta, tõmbetugevus, kate, valmis klambri spetsifikatsioon, klambrivormimismasin, pooli nõutavad mõõtmed, kogus ja sihtturg.
Küsige 1,37 × 1,59 × 72 traatriba kohta
KYA tarnib 1,37 × 1,59 mm × 72 tsingitud klambritraadi riba . klambritootjatele ja tööstuslike kinnitusdetailide tootjatele Õige tootmismaterjali kinnitamiseks saatke oma olemasolev toortraadi spetsifikatsioon, valmis klambrijoonis või näidis, vormimismasina teave ja nõutav pooli konfiguratsioon.
