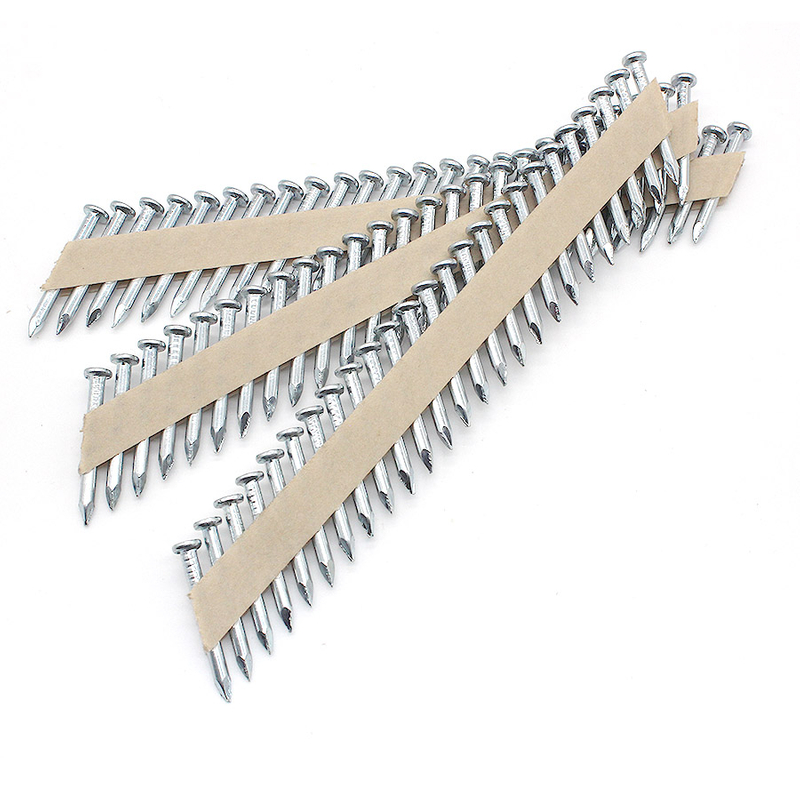

KYA 34° թղթե ժապավենով համադրված ճարմանդային կախիչի մեխերը նախատեսված են նախապես ծակված մետաղական միակցիչները փայտին ամրացնելու համար, այդ թվում՝ կախիչներ, ժապավեններ, խարիսխներ, սեյսմիկ կապեր և փոթորիկ կապեր : Տեսականին ներառում է սովորաբար օգտագործվող միակցիչ-եղունգի տրամագծեր, ինչպիսիք են .131 ' և .148' , գլխի դրոշմակնիքով և ամբողջական կլոր գլխի կոնֆիգուրացիաներով:
Հատկանշված .148 ' × 1-1/2' կոնֆիգուրացիան սովորական կարճ մետաղական միակցիչ եղունգի չափ է, մինչդեռ ավելի երկար տարբերակները մինչև 2-1/2' հասանելի են KYA տիրույթում այն ծրագրերի համար, որոնք պահանջում են ավելի խորը ներթափանցում: Ընտրեք եղունգների տրամագիծը, երկարությունը, սրունքը և ավարտը` համաձայն միակցիչի ճշգրիտ արտադրողի ամրացման ժամանակացույցի:

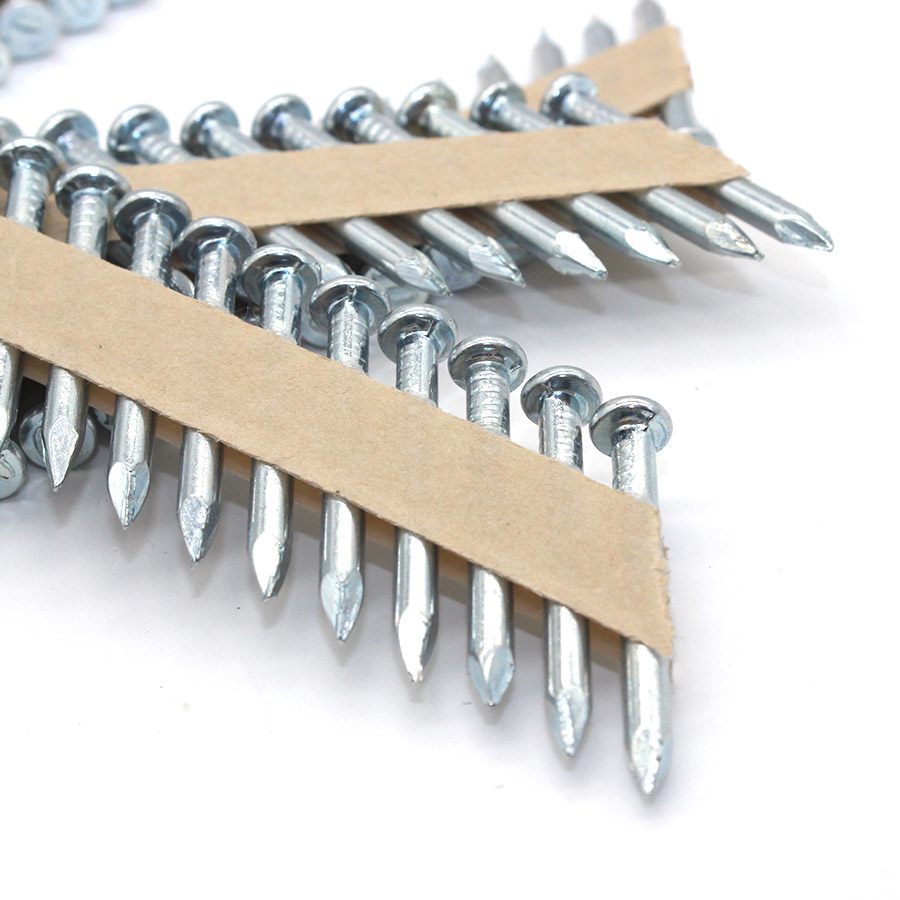

34° թղթի ժապավենի համադրում. նախատեսված է համատեղելի անկյունագծով մետաղական միակցիչների համար:
Գլխի կնիքով նույնականացում. օգնում է տեղադրողներին և տեսուչներին հայտնաբերել տեղադրված ամրակը:
Ամբողջական կլոր գլուխ. նախատեսված է կառուցվածքային մետաղական միակցիչների ամրացման համար:
.131 ' և .148' տրամագծերի ընտրանքներ. ընդհանուր միակցիչ-մեխի չափսեր տարբեր սարքավորումների և ամրացման գրաֆիկների համար:
1-1/2' և ավելի երկար կոնֆիգուրացիաներ. հասանելի է միակցիչի հավելվածների համար, որոնք պահանջում են ներթափանցման տարբեր խորություններ:
Ադամանդի կետ. նախատեսված է համատեղելի փայտե հիմքերի մեջ արդյունավետ ներթափանցման համար:
Հարդարման մի քանի տարբերակներ՝ էլեկտրացինկապատ, տաք ցինկապատ և չժանգոտվող պողպատի կոնֆիգուրացիաներ հասանելի են KYA-ի շարքում:
| Պարամետրի | ճշգրտում |
|---|---|
| Ապրանքի տեսակը | Joist Hanger Nail / Metal Connector Nail |
| Հավաքման անկյուն | 34° անվանական |
| Հավաքման տեսակը | Թղթի ժապավենը հավաքված |
| Գլխի տեսակը | Ամբողջական կլոր գլուխ |
| Գլխի նույնականացում | Գլխով դրոշմված |
| Տրամագծի ընտրանքներ | .131 ' / մոտավորապես 3,33 մմ; .148 ' / մոտավորապես 3,76 մմ |
| Երկարության միջակայքը նշված է էջում | 1-1/2 '–2-1/2' / մոտավորապես 38–64 մմ կախված բնութագրից |
| Շենքի ընտրանքներ | Հարթ / Մատանի կախված չափից |
| Կետ | Diamond Point |
| Finish Ընտրանքներ | Էլեկտրա-ցինկապատ / Տաք ցինկապատ / չժանգոտվող պողպատ՝ կախված բնութագրից |
| Տիպիկ հավելվածներ | Կախիչներ, ժապավեններ, խարիսխներ, մետաղական միակցիչներ, սեյսմիկ կապեր և փոթորիկների կապեր |
KYA-ն թվարկում է 34° թղթով հավաքված մետաղական միակցիչի եղունգների մի քանի չափսեր: Ճշգրիտ ամրացնողը պետք է ընտրվի միակցիչի արտադրողի կողմից հաստատված կամ սահմանված եղունգների ժամանակացույցի համաձայն:
| Տրամագիծը | Երկարություն | Գլխի | սրունքի | ավարտի | էջի թվարկված տուփի քանակը |
|---|---|---|---|---|---|
| .148 ' / 3,76 մմ | 1-1/2 / 38 մմ | Ամբողջական փուլ | Հարթ | EG / HDG | 1000 / 2000 հատ |
| .131 ' / 3,33 մմ | 1-1/2 '–2-1/2' | Ամբողջական փուլ | Հարթ / Ring | EG / HDG / SS304 | 1000–2000 հատ |
| .148 ' / 3,76 մմ | 2-1/2 / 64 մմ | Ամբողջական փուլ | Հարթ | EG / HDG | 1000 հատ |
Տուփի քանակությունը և առկա հարդարման համակցությունները կարող են տարբեր լինել՝ կախված եղունգների չափից: Հաստատեք ճշգրիտ տրամագիծը, երկարությունը, նյութը, ավարտը և փաթեթավորման կոնֆիգուրացիան գնանշման միջոցով:
Կախիչներ, ժապավեններ, խարիսխներ և այլ կառուցվածքային միակցիչներ նախագծված են ամրացման հատուկ չափերի և տեղադրման ձևերի շուրջ: Մետաղական միակցիչի մեխը ընտրվում է միակցիչի արտադրողի կողմից տրված համաձայն: տրամագծի, երկարության, գլխի տեսակի, սրունքի կոնֆիգուրացիայի և կոռոզիայից պաշտպանվածության .
Ստանդարտ շրջանակի մեխերը չպետք է ինքնաբերաբար փոխարինվեն միակցիչի մեխերով, պարզապես այն պատճառով, որ դրանք տեղավորվում են միակցիչի անցքի միջով: Օգտագործելով եղունգի տարբեր տրամագիծ, երկարություն կամ գլխի կոնֆիգուրացիա, կարող եք փոխել կապի աշխատանքը:
.148 ' × 1-1/2' չափը լայնորեն օգտագործվող մետաղական միակցիչի եղունգների ձևաչափ է այն ծրագրերի համար, որոնք պահանջում են կարճ, ավելի մեծ տրամագծով ամրացնող: SENCO-ի, Paslode-ի և Metabo HPT-ի ժամանակակից պրոֆեսիոնալ մետաղական միակցիչների ամրացման համակարգերը ներառում են .148 ' × 1-1/2' կոնֆիգուրացիաներ ճարմանդների կախիչների, ժապավենների, խարիսխների և հարակից սարքավորումների համար:
Այնուամենայնիվ, սա չի նշանակում, որ .148 ' × 1-1/2' կարող է օգտագործվել յուրաքանչյուր միակցիչում: Միշտ օգտագործեք ամրացնողի չափը, որը նշված է հենց տեղադրվող կախիչի, փողկապի, ժապավենի կամ խարիսխի համար:
Ավելի երկար 2-1/2' մետաղական միակցիչի մեխերը օգտագործվում են ընտրված կառուցվածքային միակցիչների կիրառություններում, որտեղ նախատեսված է ավելի մեծ ներթափանցում: Պրոֆեսիոնալ 2-1/2' մետաղական միակցիչ մեխերը նախատեսված են ավելի երկար ամրացումներ տեղադրելու համար, մինչդեռ ճշգրիտ տեղադրումը պահպանվում է նախապես ծակված միակցիչի անցքերի մեջ:
Մի փոխարինեք նշված 1-1/2' միակցիչի մեխը 2-1/2' մեխով կամ հակառակը, եթե միակցիչի արտադրողի տեղադրման աղյուսակը թույլ չի տալիս փոխարինումը:

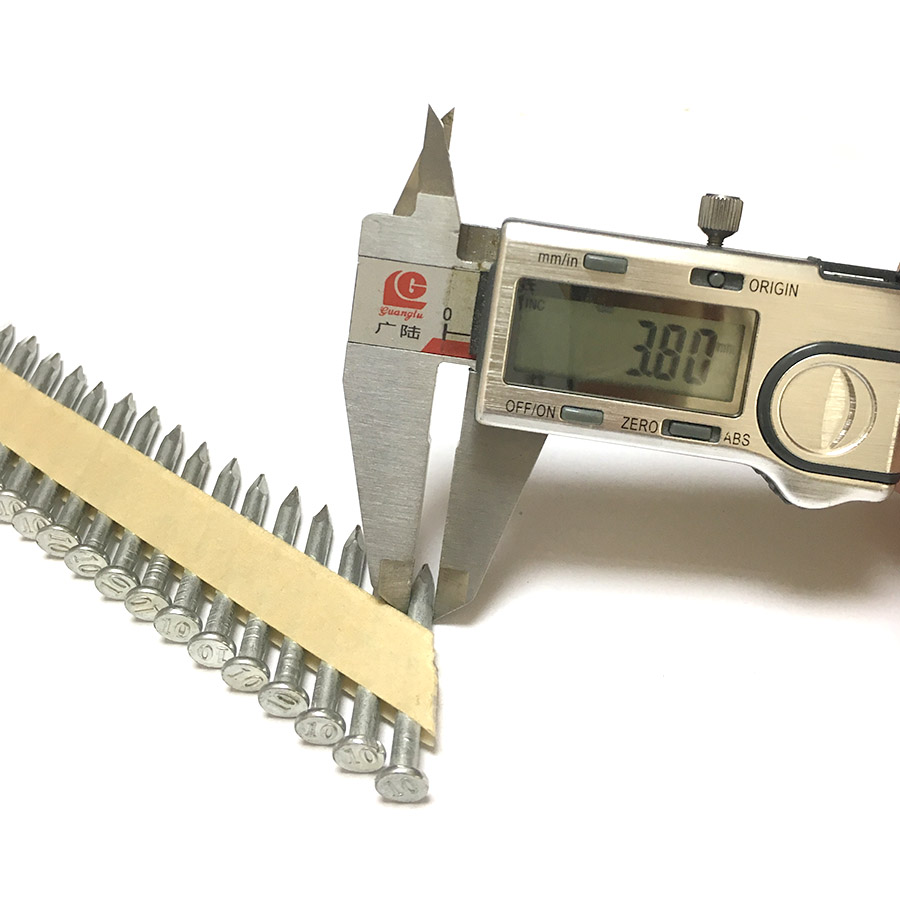

KYA տեսականին ներառում է գլխով դրոշմված մետաղական միակցիչ մեխեր : Գլխի գծանշումը թույլ է տալիս տեղադրված ամրակապը ավելի հեշտությամբ ճանաչել այն միակցիչի մեջ մտնելուց հետո:
Գլխի դրոշմումը լայնորեն օգտագործվում է պրոֆեսիոնալ միակցիչ-եղունգ արտադրողների կողմից, քանի որ ստուգումը հաճախ պահանջում է հաստատում, որ ամրակցման նշված տեսակը տեղադրված է:
Թղթե ժապավենը ամրացնում է միակցիչի եղունգները անկյունագծային շերտերով` համատեղ օդաճնշական մետաղական միակցիչ մեխերի միջոցով սնվելու համար: Հավաքածուն առանձնանում է, երբ մեխը քշվում է, մինչդեռ մետաղական միակցիչ մեխի բաց կամ տեղավորվող քիթը օգնում է մեխի կետը տեղավորել նախապես ծակված միակցիչի անցքի մեջ:
Պրոֆեսիոնալ միակցիչ համակարգերի կողմից օգտագործվող համադրման անկյունները կարող են փոքր-ինչ տարբերվել ըստ արտադրողի: Գործիքները կարող են սահմանվել մոտավորապես 34°, 35° կամ 36° -ի վրա , ուստի համատեղելիությունը պետք է որոշվի իրական գործիքի և ամրացնողի բնութագրերից, այլ ոչ միայն անկյունային տերմինաբանությունից:
Կախիչներ՝ փայտե կոնստրուկցիաների համատեղելի միակցիչների ամրացում աջակից անդամներին:
Փոթորիկ կապեր. կառուցվածքային կապերի ամրացում, որտեղ միակցիչի արտադրողը նշում է համատեղելի մետաղական միակցիչի մեխերը:
Սեյսմիկ կապեր. ամրացնող միակցիչի սարքավորում, որն օգտագործվում է նախագծված կողային ուժի դիմացկուն հավաքներում:
Գոտիներ. կառուցվածքային ժապավենների և հարակից մետաղական շրջանակների սարքավորման տեղադրում:
Խարիսխներ. ընտրված փայտից մետաղի միակցիչների ամրացում:
Ֆերմայի միակցիչներ. համատեղելի ինժեներական փայտի և տանիքի շրջանակի սարքաշարի տեղադրում:
Բնակելի շրջանակներ. կառուցվածքային միակցիչի տեղադրում, որտեղ նշված ամրակը համապատասխանում է ապարատային գրաֆիկին:
Փայտից առևտրային կոնստրուկցիաներ. մետաղից փայտ միակցիչի կիրառում` հատուկ կառուցվածքային մեխերի օգտագործմամբ:
Հարցրեք միակցիչի եղունգների բնութագրերը
Միակցիչի արտադրողի տեղադրման ժամանակացույցը պետք է լինի հիմնական հղումը, երբ ընտրում եք կախիչի մեխը: Ստուգեք ապարատային ճշգրիտ մոդելը, քանի որ տարբեր միակցիչները կարող են պահանջել տարբեր եղունգների տրամագծեր և երկարություններ վերնագրի, հենասյուների, եզրերի կամ վեբ վայրերում:
| Ընտրության կետ | Ինչ պետք է հաստատել |
|---|---|
| Եղունգների տրամագիծը | Օգտագործեք ճշգրիտ միակցիչի համար նախատեսված տրամագիծը, օրինակ՝ .131' կամ .148', որտեղ կիրառելի է: |
| Եղունգների երկարությունը | Հաստատեք պահանջվող ներթափանցումը և արդյոք նշված է 1-1/2' կամ ավելի երկար եղունգ: |
| Գլխի տեսակը | Օգտագործեք գլխի կոնֆիգուրացիան, որն անհրաժեշտ է կառուցվածքային միակցիչի տեղադրման համար: |
| Շենքի տեսակը | Հաստատեք, թե արդյոք նշված է հարթ կամ օղակաձև սրունքը: |
| Ավարտել | Համապատասխանեցրեք կոռոզիոն դիմադրությունը միակցիչի ծածկույթին, մշակված փայտանյութին և ազդեցության պայմաններին: |
| Գործիքների համատեղելիություն | Հաստատեք թղթի ժապավենի անկյունը, եղունգի տրամագիծը, եղունգի երկարությունը և ամսագրի պահանջները: |
Կառուցվածքային միակցիչի ամրացումները պետք է ընտրվեն՝ հաշվի առնելով կոռոզիայից համատեղելիությունը: KYA-ն թվարկում է էլեկտրացինկապատ, տաք ցինկապատ և չժանգոտվող պողպատի տարբերակները իր կախիչի մեխերի միջակայքում:
| Ավարտել / Նյութի | ընտրության նկատառում |
|---|---|
| Էլեկտրա-ցինկապատ | Ցինկապատ պողպատ այն կիրառությունների համար, որտեղ կոռոզիայից պաշտպանության այս մակարդակը թույլատրված է: |
| Տաք ցինկապատ | Օգտագործվում է այն դեպքում, երբ անհրաժեշտ է ավելի ծանր ցինկապատ ծածկույթ՝ միակցիչի, փայտանյութի մշակման կամ ազդեցության վիճակի համար: |
| Չժանգոտվող պողպատ | Հասանելի է KYA միակցիչ-եղունգների ավելի լայն տիրույթում այն ծրագրերի համար, որոնք պահանջում են ավելի մեծ կոռոզիոն դիմադրություն: |
Ամրակման ավարտը պետք է համապատասխանի մետաղական միակցիչին և փայտի մշակմանը: Արտաքին, առափնյա կամ մշակված փայտանյութի կիրառման համար հետևեք միակցիչի արտադրողի կոռոզիայից և նյութական առաջարկներին:
Պրոֆեսիոնալ մետաղական միակցիչ մեխակները օգտագործում են տեղորոշող քիթ կամ բաց ամրացնող կետ՝ օգնելու մեխը դնել նախապես ծակված անցքի մեջ: Նմանատիպ համակարգերը կարող են օգտագործել մի փոքր տարբեր շերտերի անկյուններ և ծավալային միջակայքեր:
| Tool Family | Published Fastener Reference |
|---|---|
| SENCO JN91H1 / JN91H2 | 34° թղթե ժապավենի մետաղական միակցիչ եղունգներ; 1-1/2' միակցիչի ամրացումներ: |
| SENCO JN91P1 / JN91P2 | 34° թղթե ժապավենի մետաղական միակցիչի մեխերը 1-1/2'-ից մինչև 2-1/2', կախված ամրացնողի տրամագծից: |
| Bostitch MCN150 | Մոտավորապես 35° թղթապատ մետաղական միակցիչ մեխեր; 1-1/2' երկարություն .131' և .148' տրամագծերով։ |
| Bostitch MCN250 / MCN250S | Մոտավորապես 35° թղթապատ մետաղական միակցիչ մեխեր 1-1/2' և 2-1/2' երկարությամբ: |
| Metabo HPT NR38AK | 36° թղթի ժապավենի մետաղական միակցիչ մեխեր, 1-1/2', .131'–.148' տրամագծով։ |
| Metabo HPT NR65AK2 Series | 36° թղթե ժապավենի մետաղական միակցիչ համակարգ 1-1/2' և 2-1/2' ամրացումների համար: |
Քանի որ ժապավենի անվանական անկյունները տարբեր են արտադրողների միջև, մի ենթադրեք համընդհանուր համատեղելիություն : Համեմատեք թղթի ժապավենի երկրաչափությունը, եղունգների տրամագիծը, եղունգների երկարությունը, գլխի չափսերը և ամսագրի հստակեցումը, նախքան պատվիրելը:
Paslode Positive Placement մետաղական միակցիչ համակարգերը օգտագործում են 30° ամրացման ձևաչափ : Նրանց 1-1/2' և 2-1/2' մետաղական միակցիչ մեխերը նախատեսված են Paslode Positive Placement գործիքների համար:
Այդ պատճառով 34° KYA թղթե ժապավենը չպետք է գովազդվի որպես համընդհանուր փոխարինելի Paslode 30° մետաղական միակցիչի ամրացումների հետ: Paslode գործիքներ օգտագործող գնորդները պետք է տրամադրեն գործիքի ճշգրիտ մոդելը, նախքան համատեղելիությունը հաստատելը:
ASTM F1667-ը սահմանում է ծավալային և կատարողական պահանջներ փայտաշինության մեջ օգտագործվող շարժիչ ամրացումների համար, ներառյալ ամրացումների կատեգորիաները, որոնք օգտագործվում են կառուցվածքային սարքավորումների հետ:
Երբ պահանջվում է ASTM F1667-ի համապատասխանությունը, գնահատման հաշվետվություն կամ մեկ այլ ծրագրի հատուկ հաստատում, պահանջեք փաստաթղթեր՝ տրամադրվող KYA եղունգների ճշգրիտ ճշգրտման համար : Միայն եղունգների տրամագիծը, երկարությունը կամ գլխի ոճը չպետք է դիտվի որպես ապացույց, որ կոնկրետ ապրանքը ունի հատուկ երրորդ կողմի հաստատում:
Կառուցվածքային միակցիչների արտադրողները յուրաքանչյուր միակցիչի մոդելի համար հրապարակում են ամրացման հատուկ գրաֆիկներ: Simpson Strong-Tie, MiTek և այլ միակցիչների արտադրողները կարող են նշել տարբեր եղունգների տրամագիծ, երկարություն և քանակ՝ կախված սարքաշարից և կապից:
Մի կարծեք, որ մեկ .148 ' × 1-1/2' մեխը հարմար է յուրաքանչյուր կախիչի, փոթորիկի փողկապների, ժապավենի կամ պահելու համար: Ստուգեք միակցիչի տեղադրման ճշգրիտ աղյուսակը նախքան ամրացնողները փոխարինելը կամ գնելը:
Գնանշումների համար տրամադրեք պահանջվող տրամագիծը, երկարությունը, սրունքի տեսակը, ավարտը, քանակը, նպատակակետ շուկան, միակցիչի կիրառումը և մեխի մոդելը : Եթե նախագիծը նշում է միակցիչի որոշակի ապրանքանիշ, գնահատման հաշվետվություն, կոռոզիայից դաս կամ ամրացնող ստանդարտ, ներառեք այդ տեղեկատվությունը հարցման հետ:
Ներկայիս KYA էջը թվարկում է 50 տուփից բաղկացած MOQ և ցույց է տալիս, որ նմուշները կարող են դասավորվել: Հաստատեք ընթացիկ MOQ-ն, նմուշի քանակը, բեռնափոխադրումների կազմակերպումը և փաթեթավորման կազմաձևը, երբ գնագոյացում պահանջեք:
Պահանջել զանգվածային գնագոյացում
Դրանք նախատեսված են փայտի հետ համատեղելի կախիչներ, կառուցվածքային ժապավեններ, խարիսխներ, սեյսմիկ կապեր, փոթորիկ կապանքներ և այլ նախապես ծակված մետաղական միակցիչներ փայտին ամրացնելու համար:
Ընդհանուր մետաղական միակցիչ եղունգների համակարգերը ներառում են տրամագծեր, ինչպիսիք են .131 ' և .148 ' . Ճշգրիտ տրամագիծը պետք է համապատասխանի միակցիչի արտադրողի կողմից սահմանված ամրացման ժամանակացույցին:
Այո՛։ .148 ' × 1-1/2'- ը լայնորեն օգտագործվող մետաղական միակցիչ եղունգների չափս է և հայտնվում է մի քանի արտադրողների պրոֆեսիոնալ միակցիչ-եղունգների համակարգերում: Այն դեռ պետք է օգտագործվի միայն այնտեղ, որտեղ այդ չափը նշված է ճշգրիտ միակցիչի համար:
Այո, երբ ընտրված եղունգների տրամագիծը, երկարությունը, գլուխը, սրունքը և ավարտը համապատասխանում են ամրացման պահանջներին ճշգրիտ տեղադրվող ճարմանդային կախիչի համար:
Դրանք կարող են օգտագործվել փոթորիկ կապերի և նմանատիպ միակցիչների հետ, երբ փողկապի արտադրողի տեղադրման ժամանակացույցը սահմանում է համատեղելի մետաղական միակցիչի մեխը: Մի ենթադրեք, որ եղունգների մեկ չափը վերաբերում է փոթորկի փողկապի յուրաքանչյուր մոդելին:
Այո՛։ KYA-ի արտադրանքի մասին տեղեկությունները ցույց են տալիս գլխի դրոշմակնիքների նույնականացումը , որն օգնում է հայտնաբերել ամրացնողը տեղադրումից հետո:
Հատուկ ICC-ES հաստատում պետք է պահանջվի միայն այն դեպքում, երբ ճշգրիտ KYA արտադրանքը նույնականացվի կիրառելի ընթացիկ գնահատման զեկույցում: Եթե ձեր նախագծի համար պահանջվում է գնահատման հաշվետվություն, պատվիրելուց առաջ պահանջեք համապատասխան փաստաթղթեր:
Ոչ: Գնահատման հաշվետվությունները բացահայտում են կոնկրետ հաշվետվությունների սեփականատերեր, ցանկացողներ և ճանաչված ամրակներ: Նմանատիպ եղունգի չափը կամ թղթի ժապավենի ձևաչափը ավտոմատ կերպով չի դարձնում այլ արտադրողի արտադրանքը ներառված այդ հաշվետվության մեջ:
SENCO JN91 մետաղական միակցիչ մեխերը նախատեսված են 34° թղթե ժապավենի մետաղական միակցիչ մեխերի համար : Հաստատեք ճշգրիտ JN91 մոդելը և անհրաժեշտ եղունգի տրամագիծն ու երկարությունը պատվիրելուց առաջ:
Bostitch MCN150-ը նախատեսված է մոտավորապես 35° թղթով հավաքված, 1-1/2' մետաղական միակցիչ .131' և .148' տրամագծերի համար : Օգտագործելուց առաջ հաստատեք ժապավենի իրական երկրաչափությունը և եղունգի չափերը:
NR38AK-ն օգտագործում է մոտավորապես 36° թղթե ժապավեն, 1-1/2' մետաղական միակցիչ եղունգներ .131'-ից մինչև .148' : Քանի որ անվանական համադրման անկյունը փոքր-ինչ տարբերվում է, նախքան պատվիրելը ստուգեք ժապավենի ճշգրիտ երկրաչափությունը:
Paslode Positive Placement մետաղական միակցիչ մեխակները նախատեսված են 30° ամրացման համակարգի շուրջ : Մի ենթադրեք, որ 34° թղթե ժապավենը համատեղելի է առանց Paslode գործիքի և եղունգի ճշգրիտ կազմաձևման հաստատման:
Նախընտրելի է հատուկ մետաղական միակցիչ մեխակ, քանի որ դրա տեղադրման քիթը նախատեսված է մեխը նախապես ծակված միակցիչի անցքերի մեջ տեղադրելու համար: Ստանդարտ շրջանակի մեխը պետք է օգտագործվի միայն այն դեպքում, եթե դրա արտադրողը հատուկ թույլատրում է մետաղական միակցիչի ամրացման անհրաժեշտությունը և տեղադրման եղանակը:
Օգտագործեք ավարտվածք կամ նյութ, որը համատեղելի է ինչպես փայտի մշակման, այնպես էլ միակցիչի ծածկույթի հետ: Տաք ցինկապատ կամ չժանգոտվող պողպատից ամրացումներ կարող են պահանջվել՝ կախված միակցիչի արտադրողի կոռոզիայի վերաբերյալ ուղեցույցից և ազդեցության միջավայրից:
Չժանգոտվող պողպատից ընտրանքները թվարկված են KYA-ի ճարմանդային կախիչի եղունգների ավելի լայն շրջանակում: Հաստատեք պահանջվող չժանգոտվող աստիճանը, տրամագիծը, երկարությունը և միակցիչի համատեղելիությունը գնանշում խնդրելիս:
Տրամադրեք եղունգի պահանջվող տրամագիծը, երկարությունը, սրունքի տեսակը, ավարտը կամ նյութը, քանակը, նպատակակետ շուկան, մետաղական միակցիչի մոդելը և մեխի մոդելը: Ներառեք ցանկացած պահանջվող գնահատման հաշվետվություն կամ շինարարության հստակեցում:
Հարցրեք Joist Hanger-ի մասին Մեխեր
KYA-ն մատակարարում է 34° թղթե ժապավենով համադրված կախիչ և մետաղական միակցիչ եղունգներ ամրացումների դիստրիբյուտորների, միակցիչների մատակարարների, շրջանակի կապալառուների և պրոֆեսիոնալ շինարարական օգտագործողների համար: Ուղարկեք պահանջվող տրամագիծը, երկարությունը, ավարտը, քանակությունը, միակցիչի կիրառումը և մեխի մոդելը՝ ամրացնողի համապատասխան կոնֆիգուրացիան հաստատելու համար:
