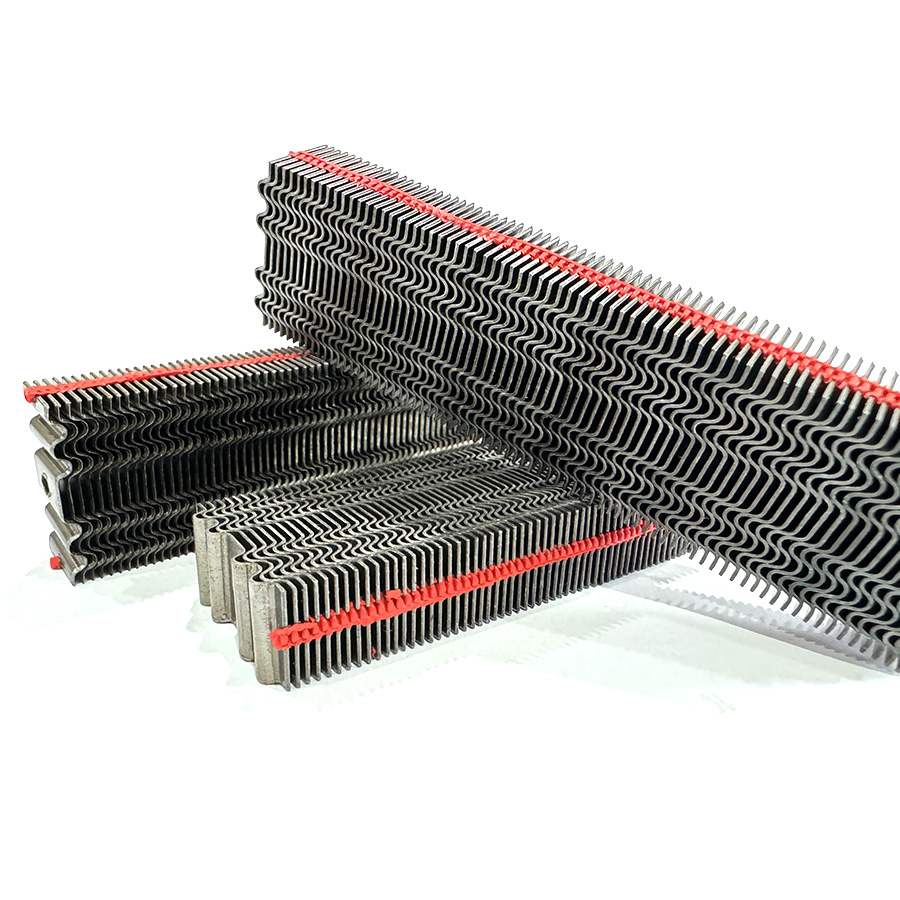

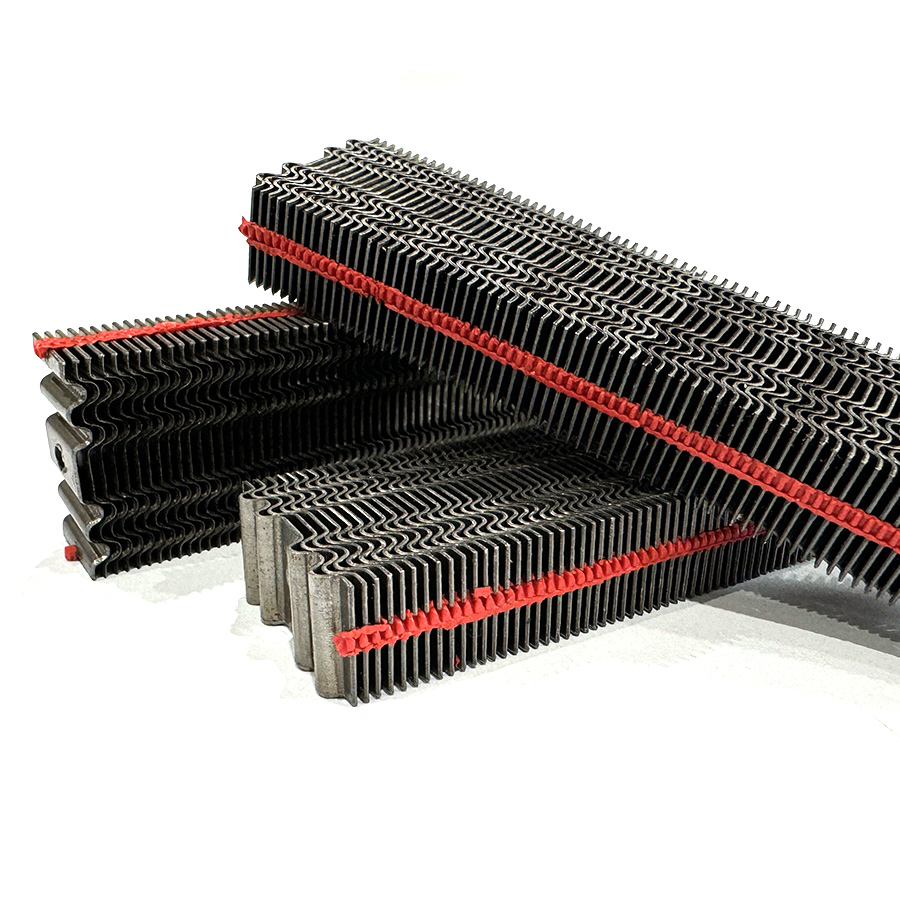

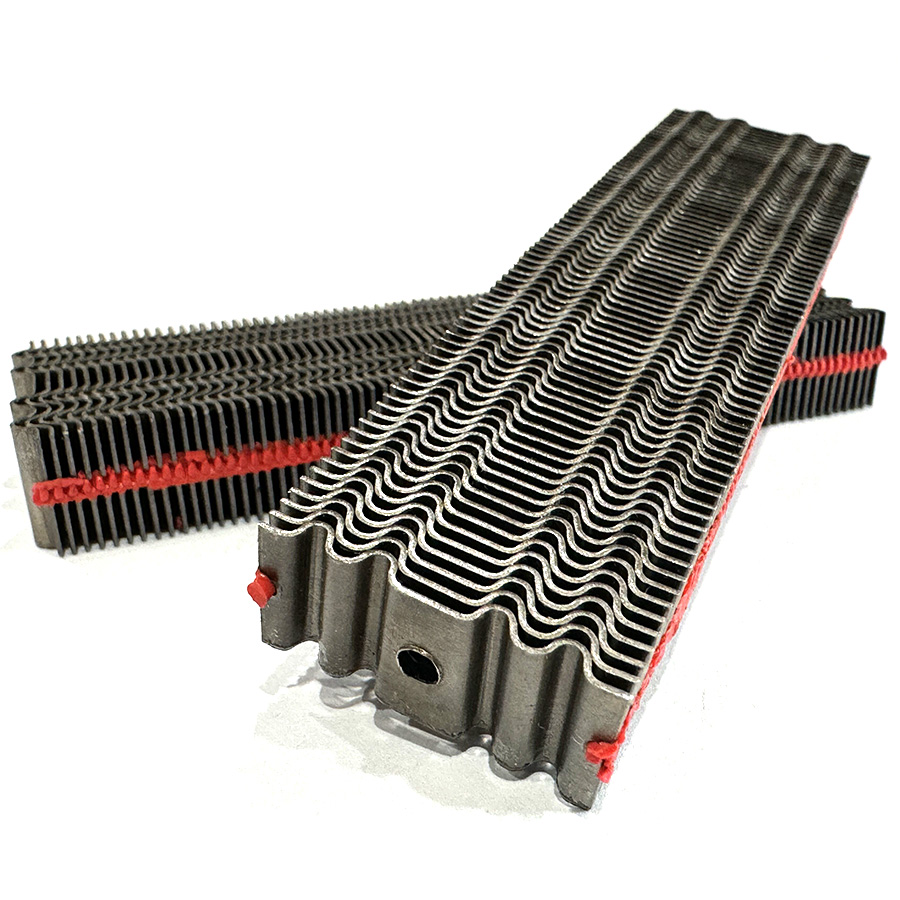

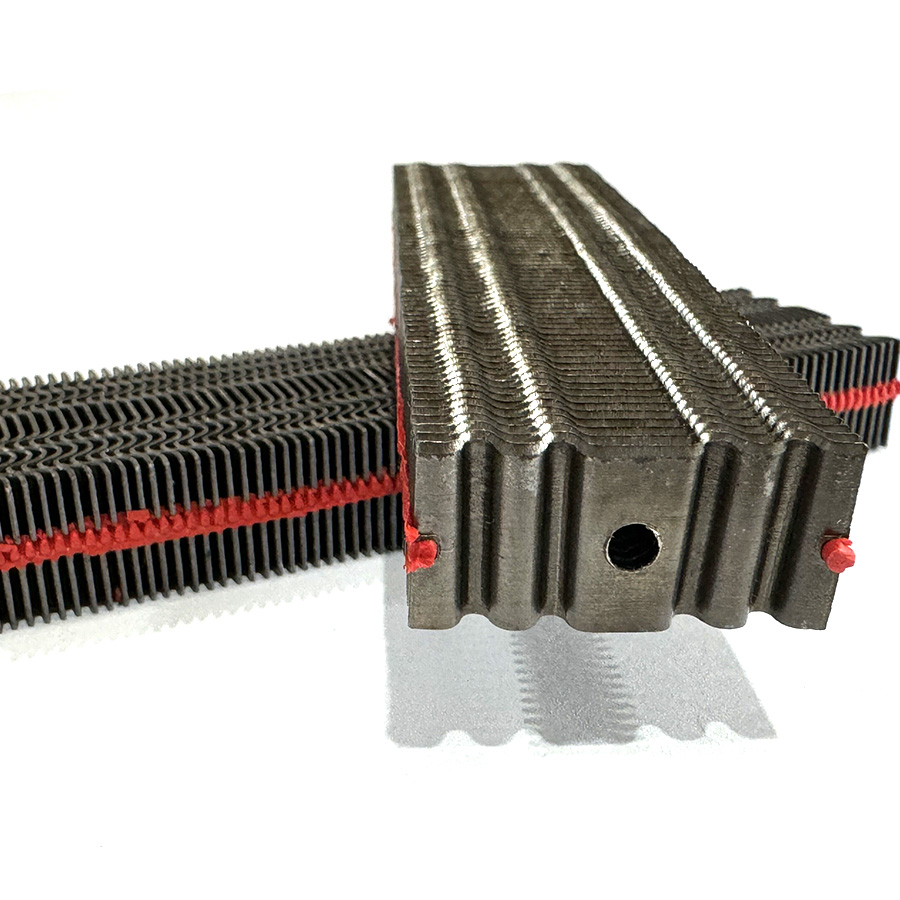

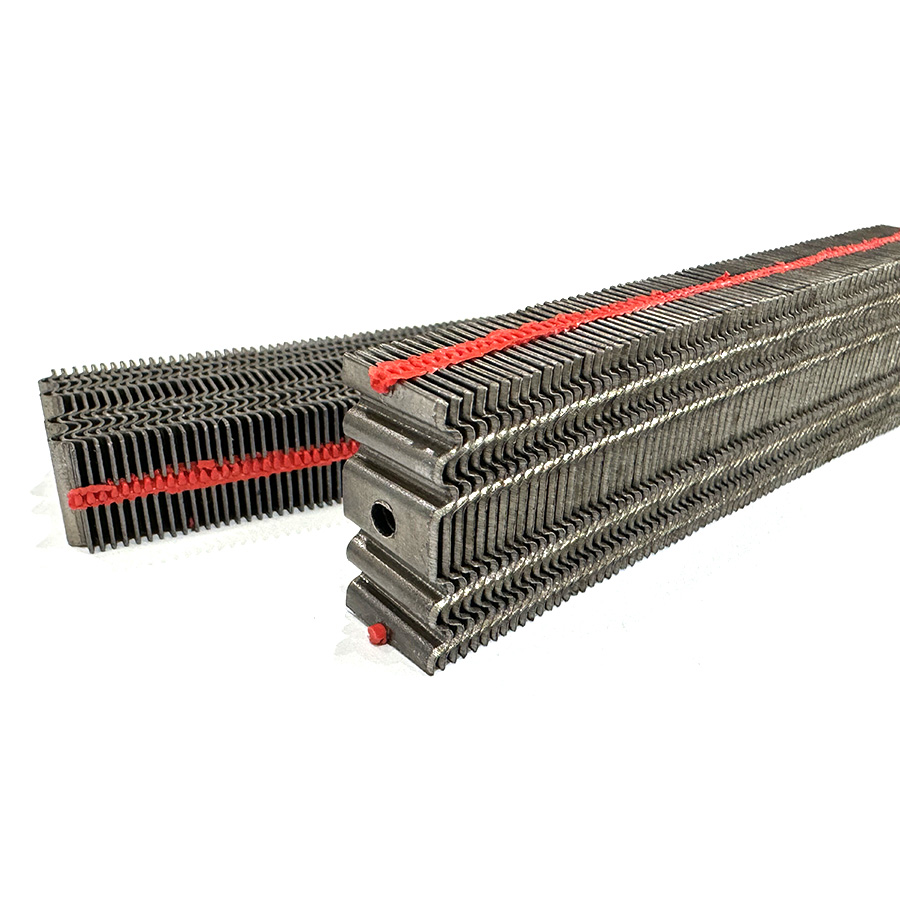

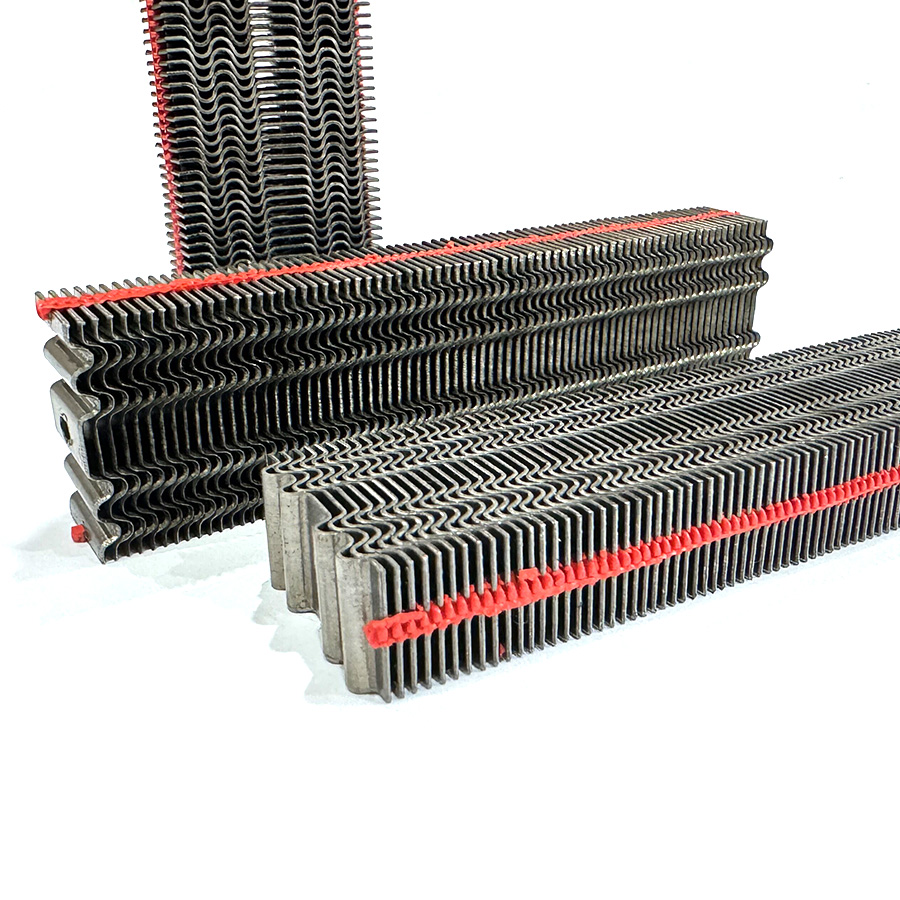

KYA GC20 sērijas gofrētie stiprinājumi ir tērauda loksnes koka savienošanas stiprinājumi, kas paredzēti mēbeļu, rāmju, skapju, palešu remontam un citiem profesionāliem kokapstrādes darbiem. Gofrētais profils tiek virzīts pāri koka savienojumam, lai mainīgie izciļņi sasaistītu abus blakus esošos komponentus un pastiprina savienojumu.
GC20 sērija izmanto 26,4 mm platu profilu un 0,5 mm biezu tērauda loksni. Ir pieejami divi garumi: 10 mm GC2010 un 13 mm GC2013. Šie izmēri nodrošina mēbeļu ražotājiem, karkasu veikaliem, kokapstrādes rūpnīcām un stiprinājumu izplatītājiem divus iespiešanās dziļumus vienā GC20 saimē.
| Produkta veids | Gofrēts koka stiprinājums |
| sērija | GC20 |
| Produkta kods | KYA-GC20 |
| Izejviela | Tērauda loksne |
| Stiprinājuma platums | 26,4 mm (aptuveni 1,04 collas) |
| Biezums | 0,5 mm |
| Pieejamie garumi | 10 mm un 13 mm |
| Pieejamās preces | GC2010 / GC2013 |
| Pabeigt | Spilgts / cinkots |
| GC2010 iepakojums | 12 000 gab/kartona |
| GC2013 Iepakojums | 9000 gab./kartona |
GC20 stiprinājumi ir veidoti no plānas tērauda loksnes ar mainīgu gofrētu profilu. Braucot pāri blakus esošajām koka detaļām, stiprinājums aptver savienojumu, un tā rievotās malas saskaras ar apkārtējo koku.
Šo stiprinājumu metodi parasti izmanto ražošanas vidēs, kur koka karkasiem, fasādes rāmjiem, kastēm, mēbeļu detaļām un citām savienojamām koka detaļām nepieciešama mehāniska pastiprināšana.
GC20 sērijas noteiktais platums ir 26,4 mm. Salīdzinoši platais profils ļauj savienotājelementam būtisku koka savienojuma daļu un sasaistīt materiālu abās savienojuma pusēs.
GC20 stiprinājumi ir izgatavoti no 0,5 mm tērauda loksnes. Plānā tērauda konstrukcija ļauj gofrētajam stiprinājumam iekļūt piemērotās koka detaļās, ja to darbina ar saderīgu aprīkojumu.
Mainīgā gofrētā forma veido vairākus kontaktpunktus gar stiprinājumu. Pareizi uzstādot pāri koka savienojumam, šīs malas saķeras ar blakus esošajām koka detaļām un pastiprina savienojumu.
GC2010 nodrošina 10 mm stiprinājuma garumu, savukārt GC2013 nodrošina 13 mm garumu. Atbilstošs izmērs jāizvēlas atbilstoši koksnes biezumam, šuves ģeometrijai un nepieciešamajam iespiešanās dziļumam.
GC2010 ir norādīts ar 12 000 gabalu vienā kartona kārbā un GC2013 — 9000 vienību kartona kastītē, tādējādi atbalstot iepirkuma prasības mēbeļu rūpnīcām, rāmju veikaliem, kokapstrādes rūpnīcām un stiprinājumu izplatītājiem.
| Preces | garums | Platums | Biezums | Apdare | Iepakojums |
|---|---|---|---|---|---|
| GC2010 | 10 mm | 26,4 mm | 0,5 mm | Spilgts / cinkots | 12 000 gab/kartona |
| GC2013 | 13 mm | 26,4 mm | 0,5 mm | Spilgts / cinkots | 9000 gab./kartona |
Gofrētos stiprinājumus parasti izmanto, lai nostiprinātu koka savienojumus mēbelēs, rāmjos, skapjos un saistītos ražošanas darbos. GC20 stiprinājuma garums jāizvēlas atbilstoši materiāla biezumam un savienojuma konstrukcijai.
Attēlu rāmja un spoguļa rāmja savienojumi
Mēbeļu rāmja montāža
Skapja sejas rāmja savienošana
Atvilktņu un koka kastes montāža
Durvju un logu rāmju sastāvdaļas
Koka palešu stringu remonts
Gultas un dīvānu rāmju izgatavošana
Vispārējā kokapstrādes šuvju pastiprināšana
Strukturāliem vai slodzei kritiskiem koka savienojumiem nepieciešamais stiprinājums un savienojuma konstrukcija ir jānosaka saskaņā ar piemērojamo inženiertehnisko specifikāciju, nevis jāizvēlas GC20 tikai pēc tā izmēriem.
Gofrētais stiprinājums atšķiras no parastas naglas, jo tam ir plats, viļņains tērauda profils, nevis viens apaļš vai kvadrātveida kāts. Stiprinājums parasti ir novietots tā, lai tas šķērso divu koka detaļu savienojumu.
Kad stiprinājums iekļūst kokā, tā mainīgās malas savieno materiālu abās savienojuma pusēs. Tas padara gofrētos stiprinājumus noderīgus slīpsavienojumu, sadursavienojumu un rāmja mezglu pastiprināšanai, kur ir piemērots plats savienojuma stiprinājums.
| Iezīme | Gofrētais stiprinājums | parastais nags |
|---|---|---|
| Profils | Plata gofrēta tērauda sloksne | Atsevišķs nagu kāts |
| Kopīga saderināšanās | Paredzēts, lai savienotu un savienotu koka savienojuma abas puses | Stiprinās gar individuālo nagu celiņu |
| Tipisks lietojums | Rāmju, mēbeļu, skapju un koka savienojumu pastiprināšana | Vispārējs koka stiprinājums |
| GC20 specifikācija | 26,4 mm plats, 10 mm vai 13 mm garš | Nav piemērojams |
Spilgti tērauda gofrēti stiprinājumi ir iespēja piemērotiem kokapstrādes un ražošanas pielietojumiem, kur nav norādīts papildu cinka pārklājums.
Cinkotajiem stiprinājumiem ir cinkota tērauda virsma, kas nodrošina papildu aizsardzību pret koroziju salīdzinājumā ar neapstrādātu spilgto tēraudu. Atbilstoša apdare jāizvēlas atbilstoši darbības videi un projekta prasībām.
Ja nepieciešama cita virsmas apstrāde, pieprasot piedāvājumu, norādiet pilnīgu apdares specifikāciju, lai varētu apstiprināt nepieciešamā GC20 izmēra pieejamību.
Gofrēto stiprinājumu instrumenti ir izstrādāti atbilstoši noteiktiem stiprinājumu izmēriem. Vainaga vai stiprinājuma platumam, stiprinājuma garumam, biezumam, žurnāla konfigurācijai un draivera konstrukcijai ir jāatbilst izmantotajam stiprinājumam.
GC20 noteiktais platums ir 26,4 mm, tāpēc pircējiem nevajadzētu izvēlēties instrumentu tikai tāpēc, ka tas ir aprakstīts kā 1 collas gofrētais stiprinājuma rīks. Viena colla ir vienāda ar 25,4 mm, un dažādi instrumentu ražotāji vispārējā 1 collas stiprinājumu kategorijā var izmantot dažādus nominālos izmērus.
| Stiprinājumu sērija | GC20 |
| Norādītais platums | 26,4 mm |
| Pieejamie garumi | 10 mm / 13 mm |
| Biezums | 0,5 mm |
| Nepieciešamais rīks | Gofrētais stiprinājuma instruments, kas saderīgs ar visiem GC20 izmēriem |
| Pirms pasūtīšanas | Norādiet precīzu instrumenta ražotāju un modeli, lai apstiprinātu saderību |
GC2010 izmanto 10 mm stiprinājumu ar tādu pašu 26,4 mm platumu un 0,5 mm biezumu kā pārējā GC20 sērijā. Jāizvēlas vieta, kur savienojums un materiāla biezums ir piemērots 10 mm stiprinājumam.
GC2013 palielina stiprinājuma garumu līdz 13 mm, vienlaikus saglabājot to pašu 26,4 mm platumu un 0,5 mm tērauda loksnes biezumu. Tas nodrošina alternatīvu, kur nepieciešama papildu iespiešanās un koksnes komponents ir pietiekami biezs.
| Specifikācija | GC2010 | GC2013 |
|---|---|---|
| Garums | 10 mm | 13 mm |
| Platums | 26,4 mm | 26,4 mm |
| Biezums | 0,5 mm | 0,5 mm |
| Iepakošana | 12 000 gab./kartona | 9000 gab./kartona |
| Atlase | Komplektiem, kas piemēroti 10 mm iespiešanai | Komplektiem, kuriem nepieciešams norādītais 13 mm garums |
Precīzai produktu saskaņošanai un piedāvājumam norādiet nepieciešamo GC20 garumu, apdari, iepirkuma daudzumu un izmantojamo gofrēto stiprinājuma instrumentu.
Ja GC20 stiprinājumi tiek iegādāti kā esošā stiprinājuma nomaiņa, papildus instrumenta modelim norādiet oriģinālos stiprinājuma izmērus vai specifikācijas paraugu. Tas palīdz atšķirt GC20 no citām gofrēto stiprinājumu sērijām ar līdzīgu nominālo platumu.
Sarakstā norādītie pirkšanas nosacījumi ietver 1000 gabalu paraugu kasti ar saņēmēja apmaksātu kravu, minimālo pasūtījuma daudzumu 50 kartona kastes (viena palete) un OEM iepakojumu. Pieprasot piedāvājumu, apstipriniet pašreizējo paraugu pieejamību, kravu, MOQ un iepakojuma prasības.
Bostitch CF15 un Spotnails GC20 ir nosaukti kā saderīgi šīs sērijas instrumentu modeļi. Saderība var atšķirties atkarībā no precīza instrumenta modeļa un stiprinājuma izmēriem; pirms pasūtīšanas pārbaudiet instrumenta ražotāju par 26,4 mm platumu, 0,5 mm biezumu, izvēlēto garumu, žurnāla un draivera specifikācijām.
| sērija | GC20 |
| Produkta kods | KYA-GC20 |
| Pieejamās preces | GC2010 / GC2013 |
| Platums | 26,4 mm |
| Garumi | 10 mm / 13 mm |
| Pabeigt | Spilgts / cinkots |
| Informācija, kas jāsniedz | Nepieciešamais izmērs, apdare, daudzums, instrumenta modelis, pielietojums un piegādes galamērķis |
Gofrētie stiprinājumi GC20 ir paredzēti koka detaļu savienošanai un nostiprināšanai. Tipiski lietojumi ietver attēlu rāmjus, mēbeļu rāmjus, skapju priekšējos rāmjus, atvilktnes, koka kastes, durvju un logu detaļas un palešu remontu.
GC20 sērijas noteiktais platums ir 26,4 mm un biezums 0,5 mm. Pieejamie garumi ir 10 mm GC2010 un 13 mm GC2013.
Norādītais GC20 platums ir 26,4 mm. Viena colla ir vienāda ar 25,4 mm, tātad 26,4 mm ir aptuveni 1,04 collas. Instrumentu izvēlei un stiprinājumu nomaiņai izmantojiet faktisko 26,4 mm specifikāciju, nevis paļaujieties tikai uz nominālo 1 collas aprakstu.
Abas versijas ir 26,4 mm platas un 0,5 mm biezas. GC2010 ir 10 mm garš, savukārt GC2013 ir 13 mm garš. Pareizā versija ir atkarīga no koksnes biezuma un nepieciešamās stiprinājuma caurlaidības.
KYA pašlaik uzskaita GC2010 ar 12 000 vienībām vienā kartona kārbā un GC2013 ar 9 000 vienībām kartona kārbā.
GC2010 un GC2013 specifikāciju tabulā ir norādītas spilgtas un cinkotas apdares. Ja nepieciešama cita virsmas apstrāde, pieprasot piedāvājumu, apstipriniet pieejamību vajadzīgajam izmēram.
Nav obligāti. Instrumentu saderība ir atkarīga no precīza stiprinājuma platuma, garuma, biezuma, žurnāla un draivera konfigurācijas. Tā kā GC20 ir norādīts 26,4 mm platumā, pirms rezerves stiprinājumu pasūtīšanas norādiet precīzu instrumenta modeli.
Plašais gofrētais profils aptver savienojumu starp blakus esošajām koka detaļām un nodrošina vairākus savienojuma punktus apkārtējā kokā. Tas padara gofrētos stiprinājumus noderīgus rāmju, skapju, mēbeļu un citu kokapstrādes savienojumu vietās, kur ir norādīta šī stiprinājuma metode.
Norādiet GC2010 vai GC2013, nepieciešamo apdari, iepirkuma daudzumu, pielietojumu, instrumenta ražotāju un modeli un piegādes galamērķi. Ja nomaināt esošo stiprinājumu, norādiet precīzu tā platumu, garumu un biezumu.
