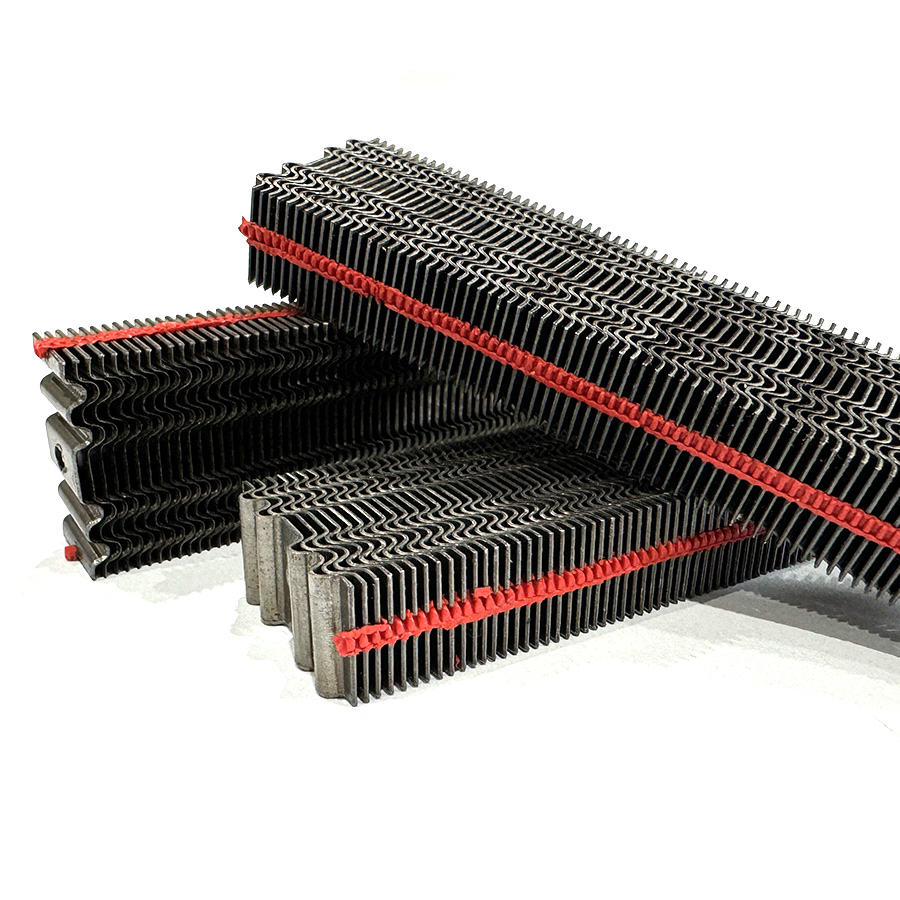

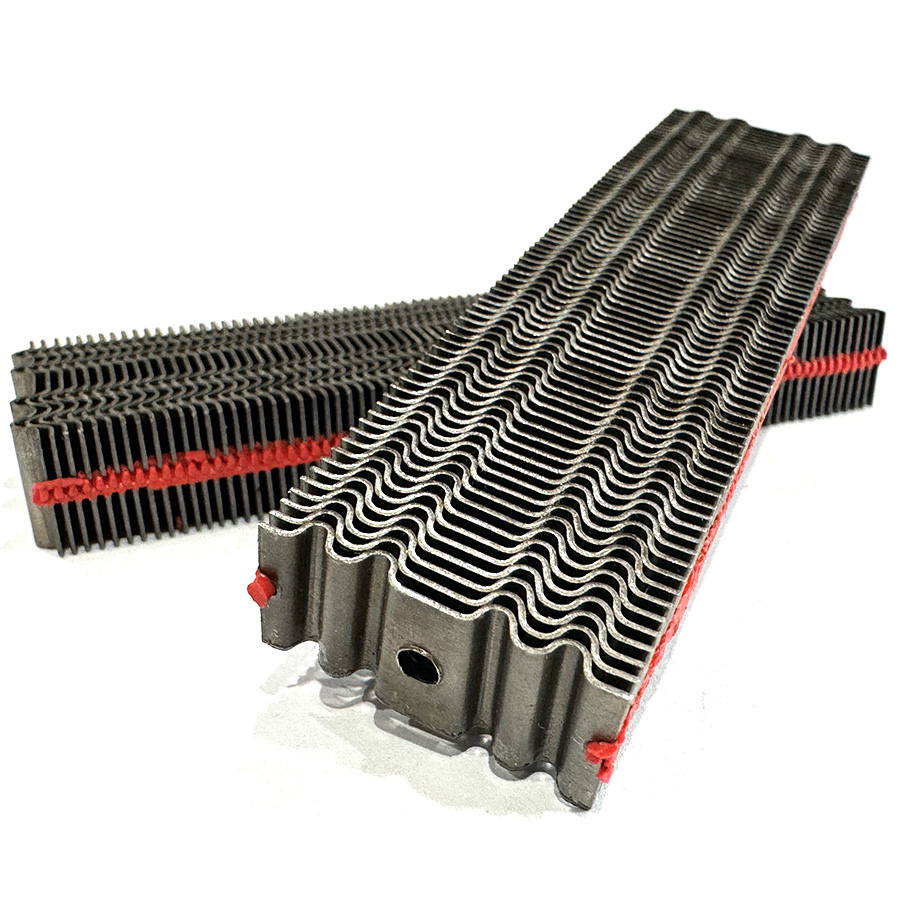

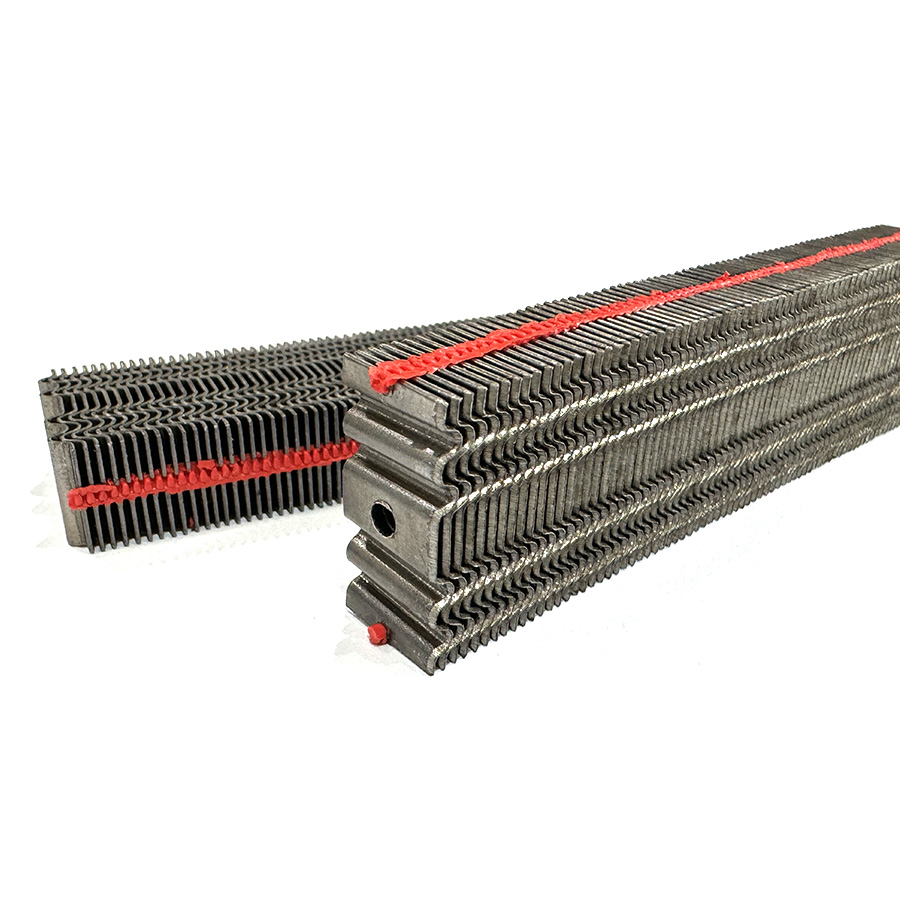

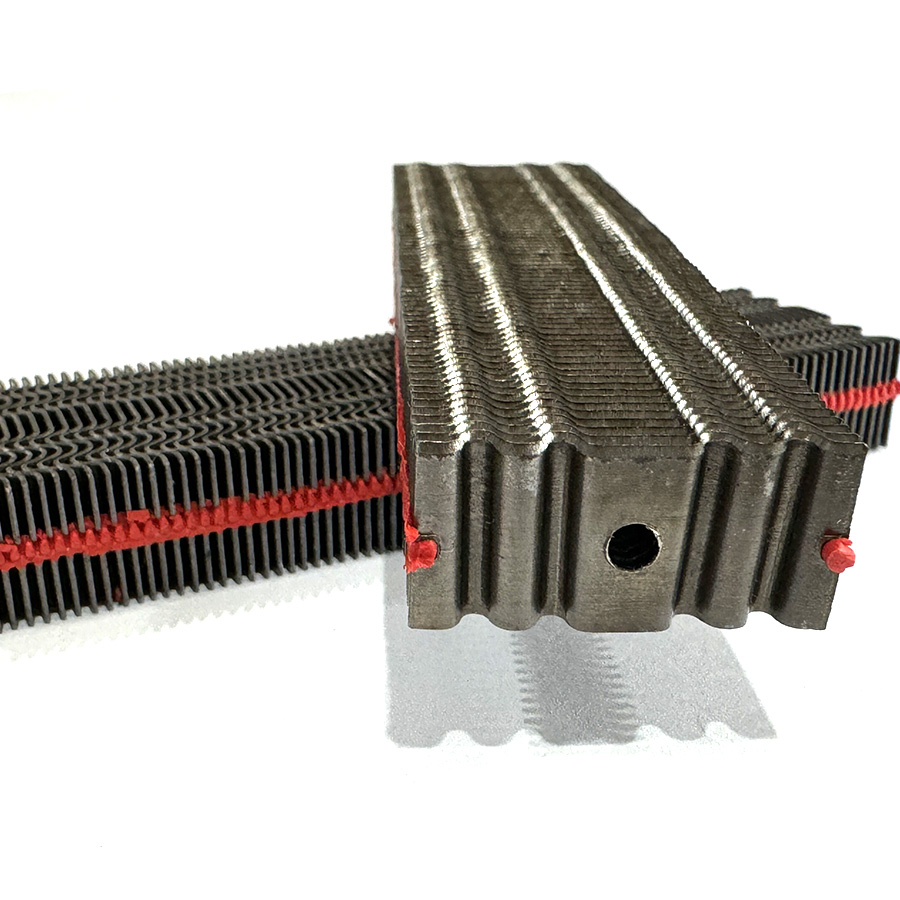

Valoviti pritrdilni elementi serije GC20

Valoviti pritrdilni elementi serije KYA GC20 so pritrdilni elementi za spajanje lesa iz jeklene pločevine, zasnovani za popravilo pohištva, okvirjev, omar, palet in druge profesionalne aplikacije pri obdelavi lesa. Valoviti profil se poganja čez leseni spoj, tako da izmenični grebeni zajamejo obe sosednji komponenti in okrepijo povezavo.

Serija GC20 uporablja 26,4 mm širok profil in 0,5 mm debelo jekleno pločevino. Na voljo sta dve dolžini: 10 mm GC2010 in 13 mm GC2013. Te dimenzije proizvajalcem pohištva, trgovinam z okvirji, lesnopredelovalnim tovarnam in distributerjem pritrdilnih elementov omogočajo dve globini penetracije znotraj iste družine GC20.

Specifikacije valovitega pritrdilnega elementa GC20

Podrobnosti valovitega pritrdilnega elementa GC20

Pritrdilni elementi GC20 so oblikovani iz tanke jeklene pločevine z izmeničnim valovitim profilom. Ko ga zapeljete čez sosednje lesene dele, se sponka razteza preko spoja, njegovi valoviti robovi pa zajamejo okoliški les.

Ta način pritrjevanja se običajno uporablja v proizvodnih okoljih, kjer leseni okvirji, sprednji okvirji, škatle, pohištveni deli in drugi spojeni leseni deli potrebujejo mehansko ojačitev.

Ključne značilnosti valovitih pritrdilnih elementov GC20

26,4 mm širok profil pritrdilnega elementa

Serija GC20 ima določeno širino 26,4 mm. Relativno širok profil omogoča pritrdilnemu elementu, da premosti znaten del lesenega spoja in zgrabi material na obeh straneh spoja.

0,5 mm jeklena pločevina

Pritrdilni elementi GC20 so izdelani iz jeklene pločevine debeline 0,5 mm. Tanka jeklena konstrukcija omogoča, da valoviti pritrdilni element predre ustrezne lesene dele, ko ga poganjate z združljivo opremo.

Valoviti profil

Izmenična valovita oblika ustvarja več kontaktnih točk vzdolž pritrdilnega elementa. Ko so pravilno nameščeni čez leseni spoj, se ti robovi zataknejo v sosednje lesene komponente in okrepijo povezavo.

Možnosti dolžine 10 mm in 13 mm

GC2010 zagotavlja dolžino pritrdilnega elementa 10 mm, GC2013 pa 13 mm. Ustrezno velikost je treba izbrati glede na debelino lesa, geometrijo spojev in potrebno globino preboja.

Kartonska embalaža v razsutem stanju

GC2010 je na seznamu 12.000 kosov na škatlo, GC2013 pa 9.000 kosov na škatlo, kar podpira nabavne zahteve za tovarne pohištva, trgovine z okvirji, lesnopredelovalne obrate in distributerje pritrdilnih elementov.

GC20 Velikost in možnosti pakiranja

Uporaba valovitih pritrdilnih elementov GC20

Valoviti pritrdilni elementi se običajno uporabljajo za ojačitev spojev les-les v pohištvu, okvirjih, omarah in sorodnih proizvodnih delih. Dolžino pritrdilnega elementa GC20 je treba izbrati glede na debelino materiala in obliko spoja.

• Spoji okvirja za slike in ogledala

• Montaža okvirja pohištva

• Spajanje čelnega okvirja omare

• Sestav predala in lesene škatle

• Sestavni deli vratnih in okenskih okvirjev

• Popravilo trakov lesenih palet

• Izdelava okvirjev za postelje in kavče

• Splošna ojačitev spojev za obdelavo lesa

Za strukturne povezave ali povezave lesa, ki so kritične za obremenitev, je treba zahtevano zasnovo pritrdilnih elementov in spojev določiti v skladu z veljavno inženirsko specifikacijo, namesto da bi GC20 izbrali samo na podlagi njegovih dimenzij.

Kako valoviti pritrdilni elementi ojačajo lesene spoje

Valovita sponka se od običajnega žeblja razlikuje po tem, da ima širok, valovit jekleni profil in ne eno samo okroglo ali kvadratno steblo. Pritrdilni element je običajno nameščen tako, da prečka spoj med dvema lesenima komponentama.

Ko pritrdilni element vstopi v les, njegovi izmenični robovi zajamejo material na obeh straneh spoja. Zaradi tega so valoviti pritrdilni elementi uporabni za ojačitev zakotnih spojev, čelnih spojev in sklopov okvirjev, kjer je primeren širok spojni element.

Svetli in pocinkani pritrdilni elementi GC20

Bright Finish

Svetleči jekleni valoviti pritrdilni elementi so možnost za primerno uporabo v obdelavi lesa in proizvodnji, kjer dodatna prevleka s cinkom ni določena.

Galvaniziran zaključek

Pocinkani pritrdilni elementi imajo pocinkano jekleno površino, ki zagotavlja dodatno zaščito pred korozijo v primerjavi z neobdelanim svetlim jeklom. Ustrezen zaključek je treba izbrati glede na delovno okolje in zahteve projekta.

Če je potrebna druga površinska obdelava, navedite celotno specifikacijo končne obdelave, ko zahtevate ponudbo, da se lahko potrdi razpoložljivost zahtevane velikosti GC20.

Združljivost orodja GC20

Orodja za valovite pritrdilne elemente so zasnovana glede na posebne dimenzije pritrdilnih elementov. Širina krone ali sponke, dolžina sponke, debelina, konfiguracija nabojnika in zasnova gonilnika se morajo ujemati s pritrdilom, ki se uporablja.

GC20 ima določeno širino 26,4 mm, zato kupci ne bi smeli izbrati orodja samo zato, ker je opisano kot 1-palčno orodje za valovite pritrdilne elemente. En palec je enak 25,4 mm, različni proizvajalci orodij pa lahko uporabljajo različne nazivne mere znotraj splošne kategorije 1-palčnih pritrdilnih elementov.

Kako izbrati GC2010 ali GC2013

GC2010 – dolžina 10 mm

GC2010 uporablja zaponko dolžine 10 mm z enako širino 26,4 mm in debelino 0,5 mm kot preostali del serije GC20. Izbrati ga je treba tam, kjer sta spoj in debelina materiala primerna za 10 mm pritrdilni element.

GC2013 – dolžina 13 mm

GC2013 poveča dolžino pritrdilnega elementa na 13 mm, hkrati pa ohrani enako širino 26,4 mm in debelino jeklene pločevine 0,5 mm. Zagotavlja alternativo, kjer je potrebna dodatna penetracija in je lesna komponenta dovolj debela.

Naročanje valovitih pritrdilnih elementov GC20

Za natančno ujemanje izdelkov in ponudbo določite zahtevano dolžino GC20, končno obdelavo, količino nakupa in uporabljeno orodje za valovito pritrditev.

Če se pritrdilni elementi GC20 kupujejo kot zamenjava za obstoječe pritrdilne elemente, poleg modela orodja navedite originalne dimenzije pritrdilnih elementov ali vzorčno specifikacijo. To pomaga razlikovati GC20 od drugih serij valovitih pritrdilnih elementov s podobnimi nazivnimi širinami.

Navedeni nakupni pogoji vključujejo vzorčno škatlo s 1000 kosi s prevozom, ki ga plača prejemnik, najmanjšo količino naročila 50 kartonov (ena paleta) in embalažo OEM. Ko zahtevate ponudbo, potrdite trenutno razpoložljivost vzorcev, tovor, MOQ in zahteve glede pakiranja.

Bostitch CF15 in Spotnails GC20 sta imenovana kot združljiva modela orodij za to serijo. Združljivost se lahko razlikuje glede na točen model orodja in dimenzije pritrdilnih elementov; Pred naročilom pri proizvajalcu orodja preverite širino 26,4 mm, debelino 0,5 mm, izbrano dolžino, nabojnik in pogon.

Pogosta vprašanja o valovitih pritrdilnih elementih GC20

Za kaj se uporabljajo valoviti pritrdilni elementi GC20?

Valoviti pritrdilni elementi GC20 so zasnovani za spajanje in ojačitev lesenih komponent. Tipične uporabe vključujejo okvirje slik, okvirje pohištva, okvirje obrazov omaric, predale, lesene škatle, komponente vrat in oken ter popravilo palet.

Kakšne velikosti so valoviti pritrdilni elementi GC20?

Serija GC20 ima določeno širino 26,4 mm in debelino 0,5 mm. Razpoložljivi dolžini sta 10 mm za GC2010 in 13 mm za GC2013.

Ali je pritrdilni element GC20 širok točno 1 palec?

Navedena širina GC20 je 26,4 mm. En palec je enak 25,4 mm, torej je 26,4 mm približno 1,04 palca. Za izbiro orodja in nadomestne pritrdilne elemente uporabite dejansko specifikacijo 26,4 mm, namesto da se zanašate le na nazivni opis 1 palca.

Kakšna je razlika med GC2010 in GC2013?

Obe različici sta široki 26,4 mm in debelini 0,5 mm. GC2010 je dolg 10 mm, GC2013 pa 13 mm. Pravilna različica je odvisna od debeline lesa in potrebnega preboja pritrdilnih elementov.

Koliko pritrdilnih elementov GC20 je pakiranih v kartonu?

KYA trenutno navaja GC2010 z 12.000 kosi na škatlo in GC2013 z 9.000 kosi na škatlo.

Kakšni zaključki so na voljo za pritrdilne elemente GC20?

Tabela specifikacij GC2010 in GC2013 navaja svetle in pocinkane zaključke. Če je potrebna drugačna površinska obdelava, potrdite razpoložljivost za zahtevano velikost, ko zahtevate ponudbo.

Ali je mogoče pritrdilne elemente GC20 uporabiti v katerem koli 1-palčnem orodju za valovite pritrdilne elemente?

Ni nujno. Združljivost orodja je odvisna od natančne širine, dolžine, debeline pritrdilnega elementa, nabojnika in konfiguracije pogona. Ker je širina GC20 26,4 mm, navedite natančen model orodja, preden naročite nadomestne pritrdilne elemente.

Zakaj uporabiti valovito sponko za leseni spoj?

Širok valovit profil prekriva spoj med sosednjimi lesenimi komponentami in zagotavlja več vprijemnih točk v okoliškem lesu. Zaradi tega so valoviti pritrdilni elementi uporabni za okvirje, omare, pohištvo in druge spoje pri obdelavi lesa, kjer je določen ta način pritrditve.

Katere podatke moram navesti, ko zahtevam ponudbo?

Navedite GC2010 ali GC2013, zahtevano končno obdelavo, nabavno količino, uporabo, proizvajalca in model orodja ter cilj dostave. Če zamenjate obstoječi pritrdilni element, navedite njegovo natančno širino, dolžino in debelino.
