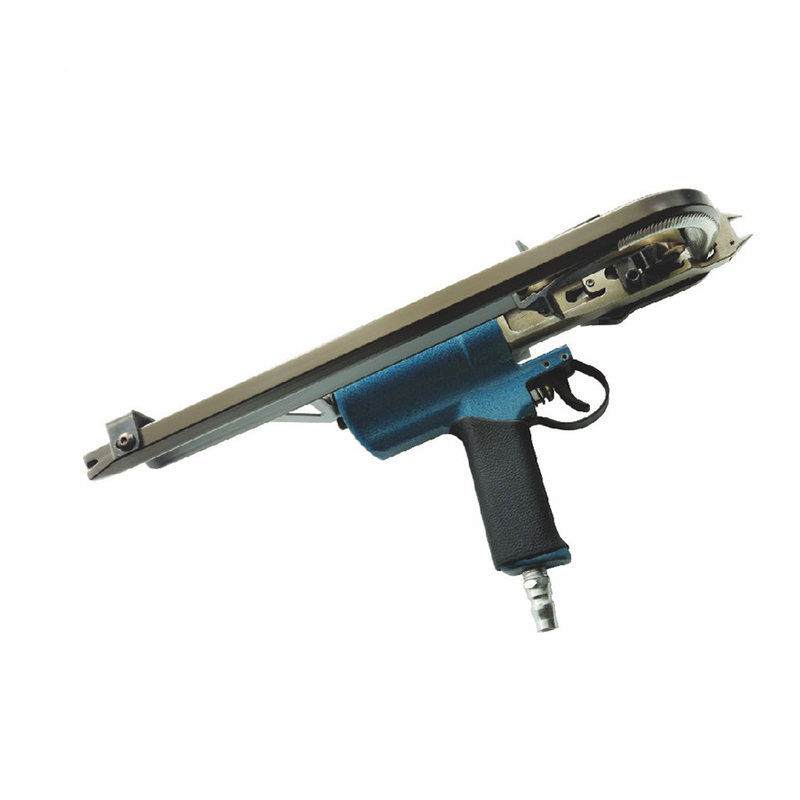

Clește pneumatic Clemă inelară în formă de C PR22

Clește pneumatic Clemă inelară în formă de C PR22 pentru inele D de 22 mm

KYA PR22 este un clește pneumatic industrial Clemă inelară în formă de C proiectat pentru calibrul 15 stil D Cleme inelare în formă de C utilizat în producția de saltele, tapițerie auto, mobilier, cuști de sârmă, garduri, închidere a sacilor și aplicații conexe de fixare industrială.

Instrumentul cântărește aproximativ 1,60 kg și are o magazie cu 150 de inele pentru lucrări de producție repetitive. KYA enumeră o presiune de funcționare de 4–7 bar, dimensiunile sculei de 380 × 240 × 100 mm și o intrare de aer de 6 mm.

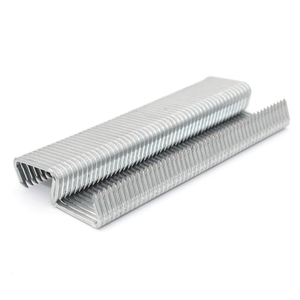

PR22 este proiectat în jurul clasei de inel D de tip 15GA HR22, cu coroană exterioară de aproximativ 22 mm, coroană interioară deschisă de 18,5–19 mm, fir de 1,8 mm și închidere finisată de aproximativ 6–8 mm. Geometria inelului și alinierea trebuie confirmate înainte de a înlocui elementele de fixare ale altui producător.

Specificații clești PR22 pneumatic Clemă inelară în formă de C

Sistem de fixare cu inel în D de calibrul 15 de 22 mm

PR22 este proiectat pentru un format industrial de inel D de calibrul 15, mai degrabă decât pentru formatul comun SC7 / C7 C-ring. Clasa de elemente de fixare compatibile utilizează aproximativ 22 mm coroană exterioară, 18,5–19 mm coroană interioară deschisă și sârmă de 1,8 mm.

Referințele de pe piață pentru această dimensiune generală a inelului D includ sistemele de prindere de tip HR22, SR15 și BeA HR60-22. Geometria vârfului sculei, designul magaziei și aranjarea inelelor pot varia între producători, așa că compatibilitatea exactă trebuie verificată înainte de a comanda inele de schimb.

Coroană exterioară de 22 mm și dimensiune deschisă de 3/4 inch

Dimensiunea de 22 mm se referă la coroana exterioară aproximativă a inelului D. Lățimea deschisă interioară corespunzătoare este de aproximativ 18,5–19 mm, descrisă în mod obișnuit ca fiind de aproximativ 3/4 inch.

Folosirea ambelor măsurători ajută echipele de achiziții să distingă inelele D compatibile cu PR22 de alte produse cu inele C de calibrul 15 care pot fi comercializate și folosind o dimensiune nominală de 3/4 inchi.

Aproximativ. Interval inel închis de 6–8 mm

KYA listează închiderea inelului D PR22 la aproximativ 6–8 mm. Sisteme comparabile cu inele D de 22 mm se apropie de obicei de aproximativ 6,3 mm sau mai mare, în funcție de configurația fălcilor și de materialele capturate de inel.

Închiderea necesară trebuie selectată în funcție de sârma cu arc, materialul de tapițerie, plasă, șnur sau alte componente care se îmbină. Un diametru închis mai mic nu este automat mai bun pentru fiecare ansamblu.

Revista cu 150 de inele pentru lucrări de producție

Revista PR22 conține până la 150 de inele D compatibile. Capacitatea de încărcare extinsă reduce frecvența înlocuirii inelelor în timpul fixării repetitive în producția de saltele, scaune, cuști și garduri.

Folosiți benzi asamblate corect și păstrați revista curată. Benzile îndoite, adezivul deteriorat sau geometria inelului incompatibilă pot cauza probleme de alimentare chiar și atunci când ecartamentul firului este corect.

Design pneumatic ergonomic

PR22 cântărește aproximativ 1,60 kg și este proiectat cu o manevrare echilibrată și un mâner din cauciuc pentru uz industrial repetat. Acțiunea de închidere pneumatică reduce forța manuală necesară în comparație cu cleștii Clemă inelară în formă de C acționați manual.

Echilibrul sculei și designul mânerului pot ajuta la reducerea efortului operatorului în timpul asamblării repetitive, dar confortul real depinde de poziția de producție, aranjarea furtunurilor, înălțimea de lucru și frecvența de fixare.

Bot din oțel aliat de înaltă rezistență

KYA specifică o botniță de oțel aliat de înaltă rezistență pentru PR22. Botul și fălcile de închidere sunt componente critice de uzură, deoarece ghidează și formează inelul D în timpul fiecărui ciclu de fixare.

Inspectați regulat fălcile pentru uzură, aliniere greșită sau deteriorare. Suprafețele de închidere uzate pot afecta forma inelului, diametrul închiderii și consistența producției.

PR22 pentru fabricarea saltelei

Producția de saltele și lenjerie de pat este o aplicație principală pentru instrumentele cu inel în D de calibrul 15. PR22 poate fi folosit pentru a închide inele-D compatibile în jurul arcului, sârmei de margine, țesăturii și a altor componente de așternut atunci când inelul și închiderea selectate se potrivesc cu ansamblul.

Inginerii de producție ar trebui să confirme închiderea finală a inelului în jurul combinației actuale cu arc și sârmă de margine înainte de a stabili setările de producție repetitive.

PR22 pentru tapițerie și scaune auto

Uneltele pneumatice cu inel în D sunt folosite în tapițeria auto și mobilă pentru a asigura țesăturile compatibile, sârmele de listare, sârmele de cadru, curelele și componentele aferente.

Inelele cu vârf ascuțit sau cu vârf tocit trebuie selectate în funcție de necesitatea pătrunderii materialului. Accesul la scule, închiderea inelului și dimensiunile componentelor trebuie verificate pe ansamblul scaunului propriu-zis.

PR22 pentru cuști de sârmă și garduri

PR22 poate fi folosit și pentru cuști de sârmă, garduri, plase și plase compatibile, unde un inel D de calibrul 15 de 22 mm asigură conexiunea finală necesară.

Pentru aplicații în aer liber, selectați galvanizat, Galfan, oțel inoxidabil sau alt material inel în funcție de umiditate, sare, substanțe chimice și condițiile de funcționare așteptate.

PR22 pentru închiderea sacului și plasă

Sistemele cu inele D sunt utilizate în aplicații selectate de închidere a pungilor, plase și legare industrială, unde pachetul de material se încadrează în dimensiunile deschise și închise ale inelului.

Inelele cu vârful tocit sunt adesea potrivite atunci când nu este necesară perforarea, în timp ce inelele cu vârf ascuțit pot fi selectate atunci când dispozitivul de fixare trebuie să pătrundă în material sau plasă compatibilă.

Aplicații tipice PR22

• Fabricarea saltelei cu arcuri

• Fixare sârmă de chenar

• Tapițerie scaune auto

• Tapiterie mobilier

• Cuști de sârmă

• Cuști pentru animale de companie și animale

• Scrimă

• Plasă de sârmă

• Plasă

• Inchidere geanta

• Închidere cu buclă elastică și snur

Referință pentru dimensiunea inelului D compatibil

Sistemul PR22 D-Ring vs sistemul C7 C-Ring

C-7EA, C-7CA52, SC7E și uneltele similare C7 nu trebuie tratate ca referințe directe ale elementelor de fixare PR22, pur și simplu pentru că folosesc, de asemenea, sârmă de aproximativ 1,8 mm calibrul 15.

Referințe de piață pentru D-Ring

Formatele de inel D comparabile de 15 gauge 22 mm sunt vândute sub mai multe sisteme de denumire din industrie. Aceste referințe pot ajuta echipele de achiziții să identifice clasa de mărime generală corectă, dar compatibilitatea finală ar trebui totuși confirmată cu magazia exactă PR22 și geometria maxilarului.

PR22 vs KYA HR22 pneumatic Pistol pentru cleme inelare în formă de C

Alimentare cu aer și configurare

KYA enumeră un interval de presiune de funcționare de 4-7 bari pentru PR22. Utilizați aer comprimat curat și reglat și reglați presiunea în funcție de inel, pachet de material și închidere necesară.

Presiunea excesivă nu trebuie utilizată pentru a compensa elementele de fixare incorecte sau fălcile uzate. Dacă inelele se închid incorect, verificați mai întâi seria inelelor, alimentarea magaziei, starea fălcilor și configurarea sculei.

PR22 Lista de verificare a întreținerii

• Verificați botul și fălcile de închidere pentru uzură sau deteriorare.

• Păstrați magazinul și calea de alimentare curate.

• Folosiți numai inele D de 15GA 22mm asamblate corect.

• Verificați furtunurile de aer și fitingurile pentru scurgeri.

• Mențineți presiunea reglată a aerului comprimat în intervalul specificat.

• Înlocuiți benzile inelare deteriorate sau deformate înainte de încărcare.

• Deconectați alimentarea cu aer înainte de a elimina blocajele sau de a întreține unealta.

Comenzi în vrac pentru utilizatorii industriali

KYA furnizează instrumente pneumatice Clemă inelară în formă de C și inele D compatibile pentru producătorii de saltele, furnizorii de scaune pentru automobile, fabricile de mobilă, producătorii de cuști, companiile de garduri și distribuitorii de elemente de fixare industriale.

Pentru o ofertă PR22, furnizați cantitatea necesară, aplicarea, materialul inelului, cerințele pentru vârful ascuțit sau contondent, închiderea așteptată și specificațiile de alimentare cu aer. Dacă înlocuiți o altă unealtă cu inel în D, furnizați unealta existentă și modelul de fixare pentru verificarea compatibilității.

Instrumente pneumatice KYA Clemă inelară în formă de C

KYA furnizează instrumente pneumatice cu inele D și C-ring în mai multe calibre, dimensiuni de coroane, capacități de magazie și configurații de închidere pentru așternut, tapițerie, scaune pentru automobile, garduri, cuști, plase și sârmă industrială.

Întrebări frecvente despre PR22

Ce tip de dispozitiv de fixare folosește PR22?

PR22 folosește calibrul 15 stil D Cleme inelare în formă de C în clasa HR22 cu coroană exterioară de aproximativ 22 mm.

Care este diametrul firului?

Diametrul firului inelului D compatibil este de aproximativ 1,8 mm, corespunzând clasei industriale comune de calibru 15 Clemă inelară în formă de C .

Ce înseamnă coroana de 22 mm?

Dimensiunea de aproximativ 22 mm se referă la coroana exterioară a inelului D deschis. Coroana interioară deschisă corespunzătoare este de aproximativ 18,5–19 mm.

Ce este închiderea inelului PR22?

KYA listează aproximativ 6–8 mm de închidere pentru sistemul PR22 D-ring. Închiderea reală depinde de configurația inelului și a falcii.

Câte inele ține PR22?

Capacitatea revistei PR22 este de aproximativ 150 de inele D compatibile.

Cât cântărește PR22?

KYA listează PR22 la aproximativ 1,60 kg / 3,53 lbs.

Ce presiune a aerului necesită PR22?

Intervalul de presiune de operare indicat este de aproximativ 4–7 bar / 58–102 PSI.

PR22 poate folosi inele D HR22?

HR22 reprezintă aceeași clasă generală de mărime a inelului D de calibrul 15 de 22 mm folosită de PR22. Confirmați geometria benzii și închiderea necesară înainte de a comanda în vrac.

PR22 poate folosi inele de tip BeA HR60-22?

BeA HR60-22 / CL22 este o referință de piață a inelului D de calibrul 15 de 22 mm. Colaţionarea exactă şi compatibilitatea cu revista ar trebui să fie confirmate înainte de înlocuire.

PR22 poate folosi inele C7E?

Elementele de fixare de tip C7E aparțin unui sistem diferit de inele C de calibrul 15 cu coroană exterioară de aproximativ 23,7–24 mm. Ele nu ar trebui să fie listate ca elemente de fixare directe PR22 D-ring.

PR22 poate folosi inele C-7CA?

Uneltele de tip C-7CA folosesc un format de inel C de calibrul 15, mai degrabă decât formatul de inel D PR22. Nu presupuneți interschimbabilitatea numai din calibrul firului.

Care este diferența dintre un inel D și un inel C?

Inelele D și inelele C au diferite forme deschise, dimensiuni ale coroanei și geometrie de închidere. Pot necesita fălci, magazii și benzi de fixare diferite chiar și atunci când ambele folosesc sârmă de calibrul 15.

PR22 este potrivit pentru fabricarea saltelei?

Da. Asamblarea lenjeriei de pat și a saltelei sunt aplicații consacrate pentru instrumentele cu inel în D de calibrul 15 de 22 mm. Confirmați închiderea inelului cu combinația reală cu arc și chenar-sârmă.

PR22 poate fi folosit pentru scaune auto?

Da. Scaunele și tapițeria auto sunt aplicații obișnuite ale inelului în D atunci când inelul selectat se potrivește cu firul scaunului, materialul de tapițerie și locația de fixare.

PR22 poate fi folosit pentru cuști și garduri?

Da. Cuștile de sârmă, plasa și gardurile sunt aplicații potrivite în care inelul D de 22 mm și închiderea finisată se potrivesc cu firele îmbinate.

Designul ergonomic nu garantează oboseala operatorului?

Nu. Instrumentul este conceput pentru a reduce efortul manual în comparație cu cleștele de mână, dar oboseala operatorului depinde și de poziția de lucru, rata de producție, rutarea furtunului de aer și durata schimbului.

Cum ar trebui să aleg inele D ascuțite sau contondente?

Folosiți inele cu vârf ascuțit acolo unde materialul adecvat trebuie să fie străpuns în timpul fixării. Folosiți inele cu vârf tocit acolo unde perforarea nu este necesară și inelul trebuie doar să se închidă în jurul componentelor.

Ce informații ar trebui să furnizez înainte de a comanda PR22?

Furnizați aplicația, cantitatea necesară, modelul actual de inel sau sculă, materialul inelului, cerințele pentru vârful ascuțit sau contondent, închiderea dorită și specificațiile disponibile pentru aer comprimat.
