KYA M48 Yatak Yay Klipsleri yatak, kanepe, döşemeli mobilya ve otomotiv koltuğu imalatında yay tellerini, destek tellerini ve çerçeve tellerini sabitlemek için tasarlanmış endüstriyel perçinleme klipsleridir. M48 klipsinin yaklaşık 11 mm tepesi, 5,0 mm iç genişliği, 16,8 mm yüksekliği ve 0,80 mm malzeme kalınlığı vardır.
M48 geometrisi benzer Vertex 110A18 klips ailesine ve gerekli üretim sistemine göre şerit veya rulo formatlarında tedarik edilebilmektedir. KYA, standart ambalaj miktarını listeliyor karton başına 6.000 klipslik .
Bu klipsler genellikle birleştirmek için kullanılır tel-tel, tel-yay ve tel-çerçeve bağlantılarını . Uyumlu bir perçinleme klipsi aracıyla sıkıştırıldığında klips bileşenlerin etrafına sarılır ve kaynak gerektirmeden kalıcı bir mekanik bağlantı oluşturur.

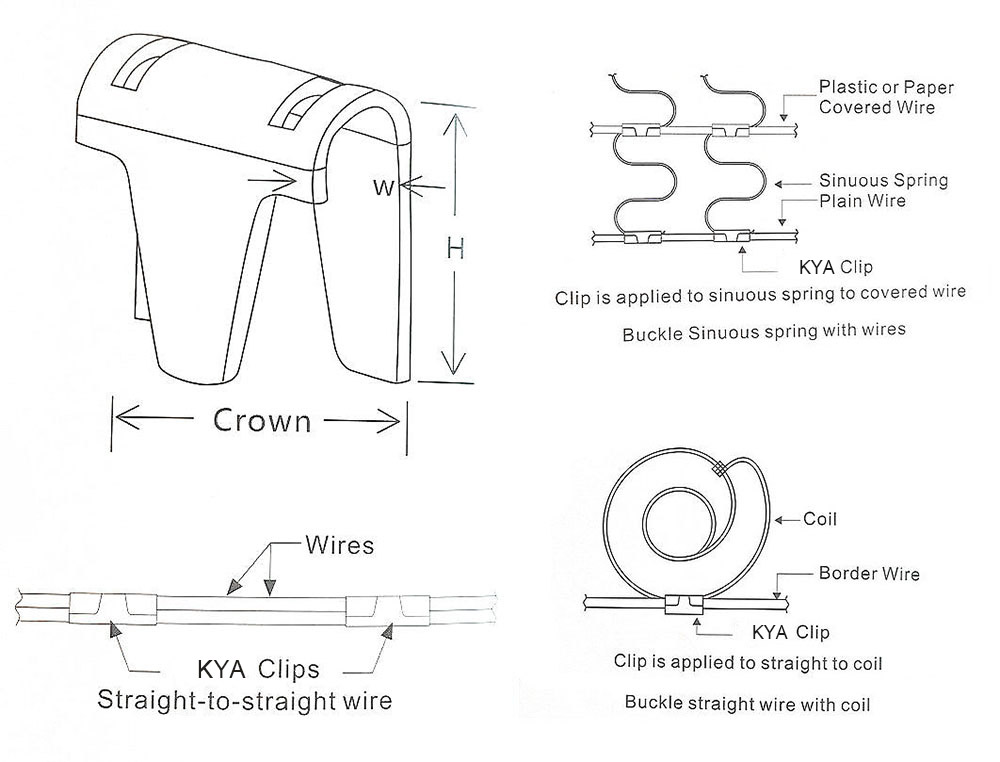

| Teknik Özellikler | KYA M48 |
|---|---|
| Seri | M48 |
| KYA Kodu | KYA-M48 |
| Bağlantı Elemanı Tipi | Yatak / Yaylı Perçin Klipsi |
| Çapraz Referans | Vertex 110A18 / 110A18S geometrisine benzer; sipariş vermeden önce tam olarak değiştirilebilirliği onaylayın |

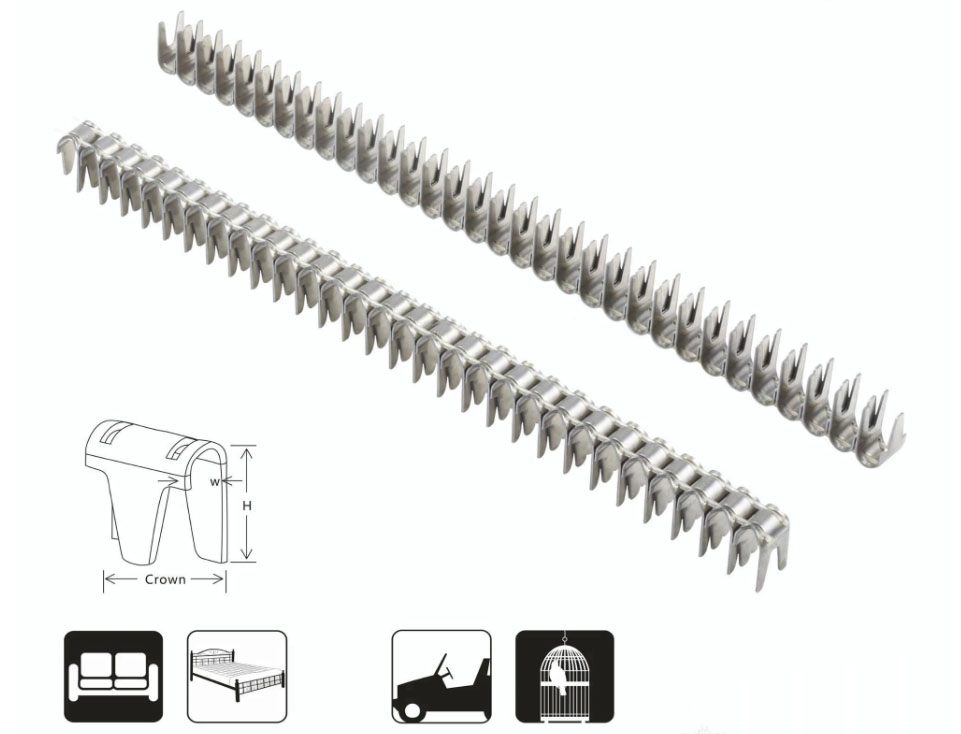

| Klip Formatı | Şerit ve Rulo Seçenekleri |
| Taç / Genel Genişlik | Yaklaşık. 11 mm |
| İç Genişlik | Yaklaşık. 5,0 mm |
| Klip Yüksekliği | Yaklaşık. 16,8 mm |
| Malzeme Kalınlığı | Yaklaşık. 0,80 mm |
| Standart Ambalaj | Güncel KYA ürün verilerine göre 6.000 adet/koli |
| Uyumlu Alet Türü | M48 Klips Aletleri; Tam şerit veya rulo klipsi için magazin ve çene konfigürasyonunu doğrulayın |
| Ana Uygulamalar | Yaylı Yataklar, Bonnell Yay Üniteleri, Koltuk Yayları, Otomotiv Koltukları, Döşemeli Mobilya ve Tel Takımları |
Yukarıdaki boyutlar mevcut KYA M48 ürün spesifikasyonlarıdır. Vertex, Hartco veya başka bir üreticinin klipsini değiştiren alıcılar, üretimde kullanmadan önce klip çiziminin tamamını, harmanlama formatını ve araç özelliklerini karşılaştırmalıdır.
Vertex 110A18, endüstride yararlı bir çapraz referanstır çünkü ana geometrisi KYA M48 ile yakından eşleşir. Bununla birlikte, küçük boyut ve ambalaj farklılıkları mevcut olduğundan, iki ürün otomatik olarak aynı olmak yerine benzer olarak tanımlanmalıdır.
| Parametre | KYA M48 | Vertex 110A18 Referansı |
|---|---|---|
| Genel Genişlik / Taç | Yaklaşık. 11,0 mm | Yaklaşık. 10,92 mm |
| Yükseklik | Yaklaşık. 16,8 mm | Yaklaşık. 16,67 mm |
| İç Açılış | Yaklaşık. 5,0 mm | Yaklaşık. 5,13 mm |
| Klip Formatı | Şerit / Rulo seçenekleri | 110A18 ailesinde şerit ve rulo versiyonları mevcuttur |
| KYA Ambalaj | 6.000 adet/karton | Farklı Vertex ambalaj miktarları; KYA paketleme verileri olarak kullanmayın |
| Değiştirilebilirlik | Değiştirmeden önce alet, harmanlama ve bitmiş kapatma gereksinimlerini doğrulayın. | |
M48 klipsler açık metal perçinli bağlantı elemanlarıdır. Yatak yayı ve destek teli gibi iki bileşenin üzerine yerleştirilirler ve ardından manuel, pnömatik veya otomatik bir klips aletiyle sıkıştırılırlar.
| 1. Telleri Konumlandırın | Yayı, destek telini veya çerçeve telini gerekli montaj konumuna yerleştirin. |
| 2. Besleme Klipsi | M48 klipsi uyumlu şerit veya rulo besleme sisteminden beslenir. |
| 3. Klipsi Konumlandırın | Açık klipsi tel-tel veya tel-yay bağlantısının etrafına yerleştirin. |
| 4. Perçinleme | Klip aracı, klibi birleştirilmiş bileşenlerin etrafında sıkıştırır ve büker. |
| 5. Kapanışı Denetleyin | Bitmiş klipsin, yay veya çerçeve bileşenine zarar vermeden kabloları güvenli bir şekilde tuttuğunu doğrulayın. |

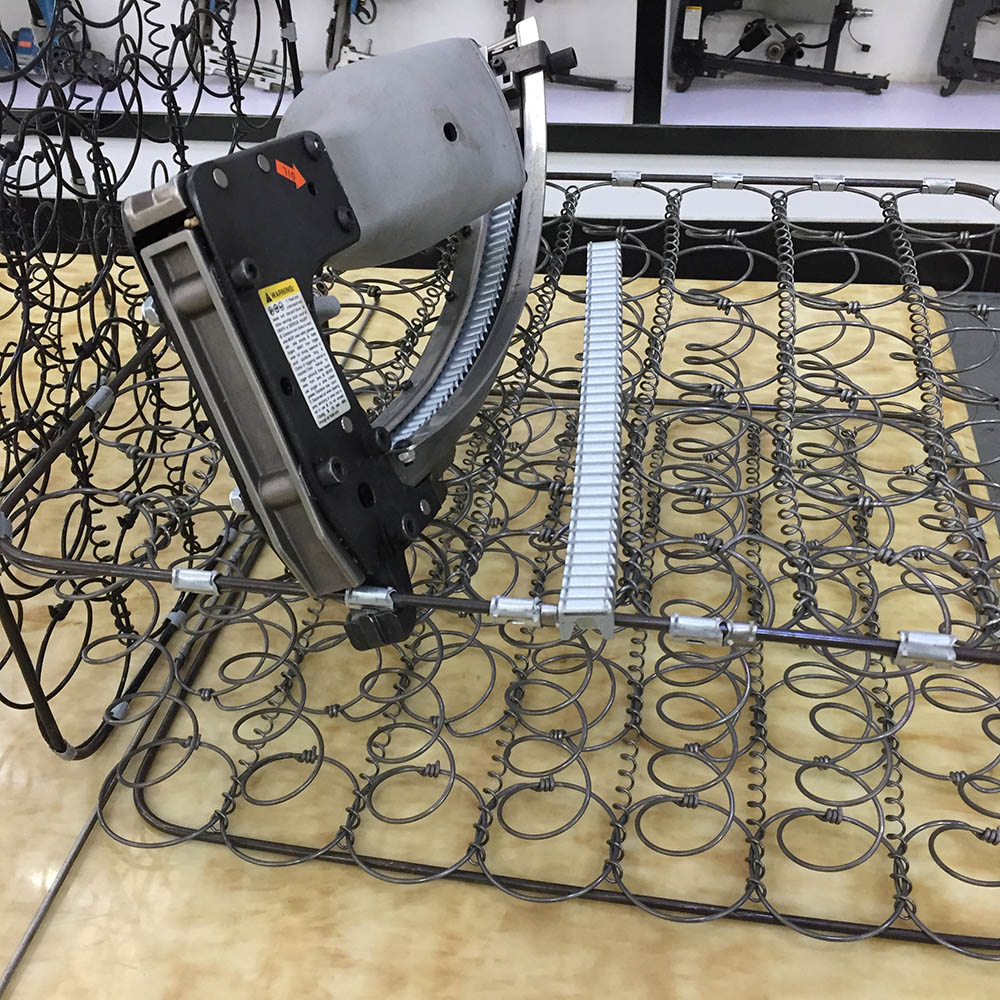

Geleneksel Bonnell yay üniteleri birbirine bağlı çelik yaylar ve kenar veya destek telleri içerir. Kelepçeli klipsler, yatak ünitesi montajı sırasında seçilen yay ve tel kesişimlerinin sabitlenmesi için mekanik bir yöntem sağlar.
Doğru klips boyutu, birleştirilecek tellerin çapına ve birleşik geometrisine uygun olmalıdır. Çok küçük bir klips doğru şekilde kapanmayabilir, büyük boyutlu bir klips ise perçinleme sonrasında aşırı hareket üretebilir.
| Yatak Bağlantısı | Tipik Fonksiyonu |
|---|---|
| Yaydan Tele | Uygun Bonnell yay bileşenlerinin destek veya bağlantı teline sabitlenmesi. |
| Kabloda Kal | Destek telini seçilen yay veya yapısal tel bileşenlerine karşı yerinde tutmak. |
| Sınır Teli | Seçilen yatak tasarımlarında, iç yay yapılarını kenar teli bileşenleriyle birleştirmek için perçinleme klipsleri kullanılır. |
| Yay Ünitesi Onarımı | Mobilya veya yatak onarımı sırasında uyumlu orijinal klips bağlantılarının değiştirilmesi. |
Perçinleme klipsleri aynı zamanda yay tellerinin, çerçeve tellerinin veya destek tellerinin mekanik olarak birleştirilmesinin gerektiği seçilmiş otomotiv koltuğu ve döşemeli mobilya düzeneklerinde de kullanılır.
Vertex'in kendisi, tel koltuk çerçevesi uygulamalarında kullanılan profesyonel ProClinch klips araçları için 110A18 tipi bağlantı elemanlarını listeliyor; bu, 110A18 geometrisinin, mevcut yatak veya oturma klipslerini değiştiren endüstriyel alıcılar için yararlı bir çapraz referans olmasının bir nedenidir.
| Uygulama | Tipik Kullanımı |
|---|---|
| Otomotiv Koltuk Çerçeveleri | Seçilen koltuk destek tellerinin, yay tellerinin ve çerçeve teli bileşenlerinin birleştirilmesi. |

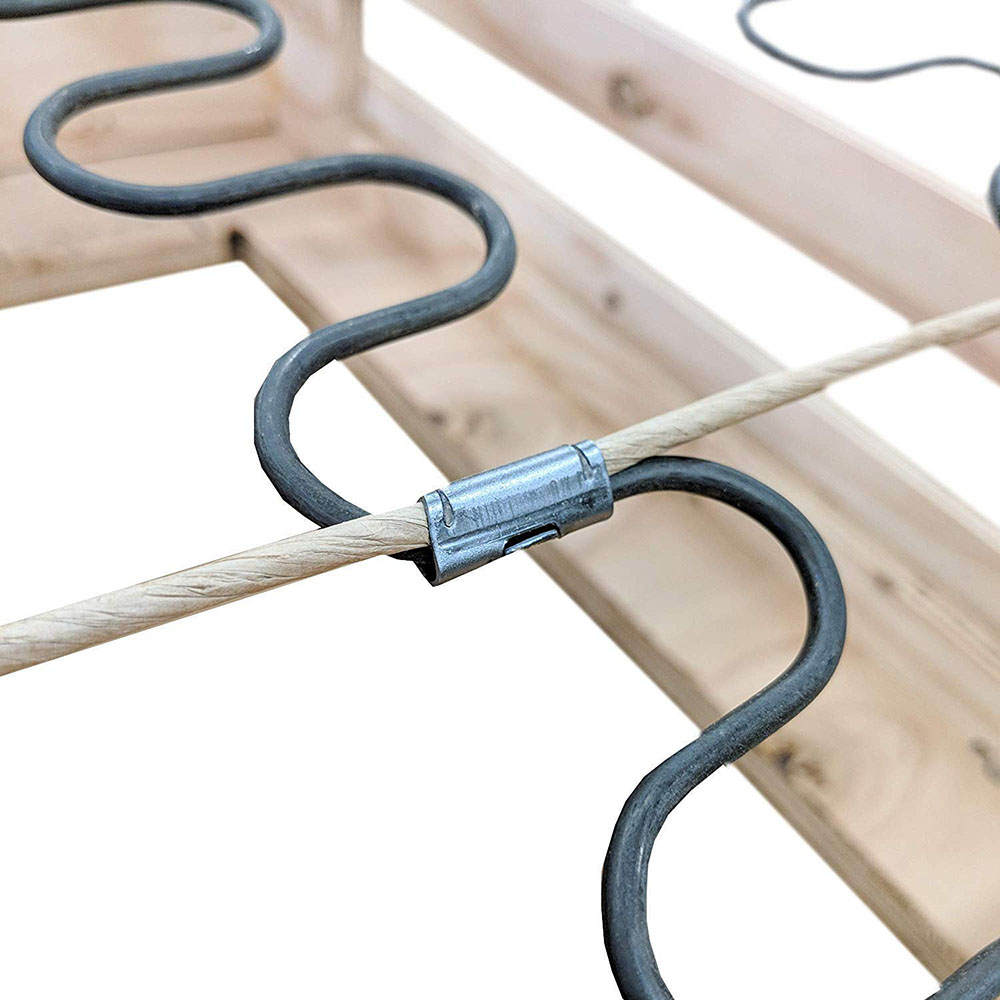

| Kanepe Koltuk Yayları | Yay ünitelerinin uyumlu destek tellerine veya mobilya çerçevesi tel sistemlerine sabitlenmesi. |
| Kanepe Arkalıkları | Seçilen döşemeli mobilya arka destek yapılarında mekanik tel tespiti. |
| Mobilya Tamiri | Onarım ve yenileme sırasında uyumlu orijinal yayın veya tel klipslerin değiştirilmesi. |
M48 klipler farklı harmanlama formatlarında temin edilebilir. Doğru format, yalnızca bireysel klips boyutlarına değil, klips aracına ve üretim sistemine bağlıdır.
| Biçimlendir | Tipik Seçimi |
|---|---|

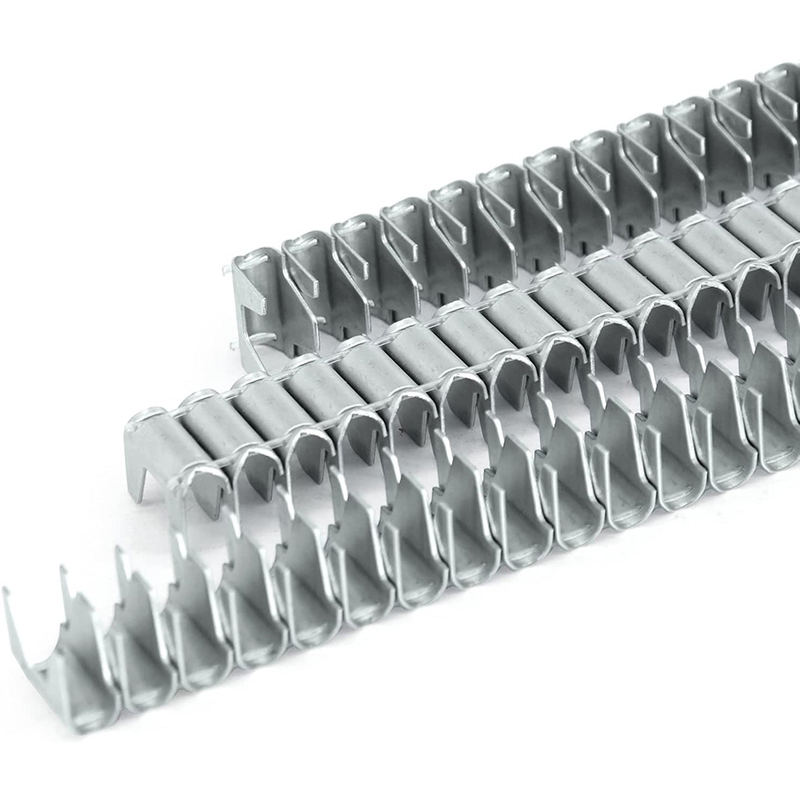

| Şerit Klipler | Uyumlu şerit beslemeli el, pnömatik veya üretim klips araçları için düz şeritler halinde harmanlanmıştır. |

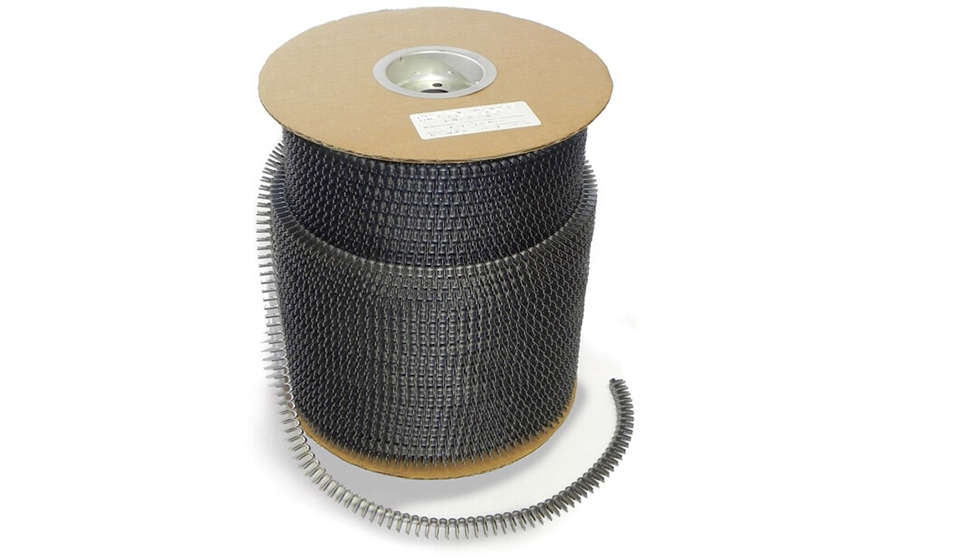

| Rulo / Bobin Klipsleri | Daha yüksek hacimli üretim için uyumlu makara beslemeli veya otomatik klips sistemleriyle kullanılan sürekli harmanlanmış tedarik. |
| Değiştirilebilirlik | Şarjör, besleyici ve harmanlama sistemleri farklı olduğundan şerit ve rulo klipsler otomatik olarak değiştirilemez. |
Fiyat teklifi isterken, üretim aracınızın şerit beslemeli klips mi yoksa rulo beslemeli klips mi gerektirdiğini belirtin . Emin değilseniz mevcut klips parça numarasını ve alet modelini sağlayın.
Klips seçimi, birleşik tel geometrisine, gerekli kapalı bağlantıya ve alet sistemine göre yapılmalıdır. Güvenilir bir değiştirme siparişi için model adı tek başına yeterli değildir.
| Seçim Öğesi | Onaylanacak Şey |
|---|---|
| Klips Tepesi / Genişliği | KYA M48 yaklaşık 11 mm genişliğindedir. |
| İç Genişlik | Yaklaşık. Perçinlemeden önce 5,0 mm; birleştirilen tellerle karşılaştırın. |
| Klip Yüksekliği | Yaklaşık. KYA M48 geometrisi için 16,8 mm. |
| Kalınlık | Yaklaşık. Güncel KYA verilerine göre 0,80 mm. |
| Harmanlama | Besleyiciye ve alete göre soyun veya yuvarlayın. |
| Takım Modeli | Mevcut M48, Vertex, Hartco veya diğer klipsli alet modelini sağlayın. |
| Mevcut Klip Kodu | Vertex 110A18 / 110A18S veya mevcut başka bir kod, doğru değişimin belirlenmesine yardımcı olabilir. |
| Tel Çapı | İki farklı yay veya çerçeve teli bağlandığında her iki tel çapını da sağlayın. |
| Bitmiş Kapanış | Son perçinlenmiş açıklık kritikse, bir örnek veya gerekli kapalı klips boyutunu sağlayın. |
Klip ve Araç Özelliğini Gönder
KYA çeşitli yatak perçinleme klips aileleri tedarik etmektedir. M48 ve M46 aynı klips gibi değerlendirilmemelidir çünkü her ikisi de yatak ve mobilya yayı üretiminde kullanılmaktadır.
| Şartname | M48 | M46 / CL-16 Referansı |
|---|---|---|
| Taç / Genişlik | 11 mm | 11 mm |
| İç Genişlik | 5,0 mm | Yaklaşık. 6,2 mm |
| Yükseklik | 16,8 mm | Yaklaşık. CL-16 için 14,5 mm |
| Kalınlık | 0,80 mm | 0,80 mm |
| Değiştirilebilirlik | Otomatik olarak değiştirilemez. İç açıklık, yükseklik, alet ve bitmiş perçin geometrisi farklılık gösterir. | |
M48 klipsleri yalnızca karşılık gelen klip geometrisi ve harmanlama formatı için tasarlanmış bir alet veya besleme sistemiyle kullanılmalıdır. Takım uyumluluğu magazin beslemeyi, klips konumlandırmayı ve son perçinleme geometrisini etkiler.
Vertex'in mevcut ProClinch alet belgeleri, desteklenen şerit klipsleri arasında 110A18S'yi listeliyor ve 110A18 geometrisinin profesyonel tel çerçeve perçinleme sistemlerinde kullanıldığını doğruluyor. Bu, her Vertex, Hartco veya M48 aletinin her şerit veya rulo çeşidini kabul ettiği anlamına gelmez.
| Araç | Neyin Doğrulanacağını Kontrol Edin |
|---|---|
| Klip Geometrisi | Tepe, yükseklik, iç açıklık ve malzeme kalınlığı. |
| Besleme Türü | Şerit beslemeli veya rulo/makara beslemeli sistem. |
| Dergi / Besleyici | Klips harmanlaması takım magazini ve besleme mekanizmasına uygun olmalıdır. |
| Çene Geometrisi | Takım çeneleri, iş parçasına zarar vermeden gerekli kapalı klips profilini üretmelidir. |
| Mevcut Bağlantı Elemanı | Mümkün olduğunda mevcut Vertex, Hartco veya diğer bağlantı elemanı kodunu sağlayın. |
KYA, yatak imalatçılarına, Bonnell yay fabrikalarına, kanepe ve mobilya imalatçılarına, otomotiv koltuk tedarikçilerine, yatak takımı ekipmanları firmalarına ve endüstriyel bağlantı elemanı distribütörlerine yatak perçinleme klipsleri tedarik etmektedir.
Doğru bir M48 teklifi için mevcut klips numarasını, takım modelini, şerit veya rulo gereksinimini, birleştirilecek tel çaplarını, aylık tüketimi, paketleme gereksinimini ve varış ülkesini belirtin.
Vertex 110A18 / 110A18S veya Hartco tipi bir klipsi değiştiriyorsanız mevcut klips etiketini, alet modelini, boyutlu çizimi veya fiziksel örneği gönderin. Bu, seri üretimden önce geometri ve harmanlama formatının kontrol edilmesine olanak tanır.
Toptan M48 Klips Fiyatı İste KYA Clips'i keşfedin
M48 klipsler, yatak, kanepe, mobilya ve seçilmiş otomotiv koltuk düzeneklerindeki yay tellerini, destek tellerini ve çerçeve tellerini mekanik olarak birleştirmek için kullanılan metal perçinleme bağlantı elemanlarıdır.
KYA şu anda yaklaşık 11 mm taç genişliği, 5,0 mm iç genişlik, 16,8 mm klip yüksekliği ve 0,80 mm malzeme kalınlığı listeliyor.
Boyutlar çok benzer olduğundan Vertex 110A18 kullanışlı bir çapraz referanstır. Ancak küçük boyut, harmanlama ve paketleme farklılıkları mevcuttur. Aleti onaylayın ve bunları değiştirilebilir olarak değerlendirmeden önce perçinlemeyi tamamlayın.
Vertex'in yayınlanan spesifikasyonu, 110A18 için yaklaşık 10,92 mm genişlik, 16,67 mm yükseklik ve 5,13 mm iç açıklığı listeliyor. Bu boyutlar KYA M48 spesifikasyonuna yakındır.
Vertex ürün adlandırmasında, S son eki, ilgili ürün listelerinde şerit formatındaki bir kliple ilişkilendirilir. Yenisini sipariş etmeden önce daima mevcut üretici parça numarasını ve harmanlamayı doğrulayın.
Evet. KYA şu anda şerit ve rulo formatlarını listeliyor. Gerekli format, klips takımının magazini veya besleme sistemine bağlıdır.
Otomatik olarak değil. Şerit beslemeli ve rulo beslemeli araçlar, bireysel klips geometrisi benzer olsa bile farklı harmanlama ve besleme sistemleri kullanır.
Bonnell yay ünitelerinde, destek teli sistemlerinde, sınır teli düzeneklerinde ve diğer uyumlu yatak yapılarında seçilmiş tel-tel ve tel-yay bağlantıları için kullanılabilirler.
Evet, tel çapları, bağlantı geometrisi ve klips aleti M48 klips boyutlarıyla eşleştiğinde uyumlu Bonnell yatak yayı düzeneklerinde M48 klipsler kullanılabilir.
Evet. Kanepe koltuğu ve mobilya yay düzenekleri, yay ve destek teli boyutları uyumlu olduğunda perçinleme klipsleri için tipik uygulamalardır.
Benzer perçinleme klipsi geometrileri seçilmiş otomotiv koltuk çerçevesi, destek teli ve yay teli düzeneklerinde kullanılmaktadır. Değiştirmeden önce araç koltuğu mühendislik özelliklerini ve alet sistemini doğrulayın.
Klipsin açılması, kapatılması ve malzemesi uygun olduğunda seçilmiş endüstriyel tel birleştirme uygulamalarında kullanılabilirler. Dış mekan kafesleri veya aşındırıcı ortamlar için gerekli klips malzemesi veya koruyucu kaplama da belirtilmelidir.
KYA, bu ürün için M48 klips araçlarını listeler. Vertex veya Hartco tarzı sistemleri değiştiren alıcılar, şerit, rulo ve çene konfigürasyonları farklılık gösterebileceği için tam takım modelini sunmalıdır.
Vertex şu anda ProClinch 4.5 şerit beslemeli klips aracı tarafından desteklenen bağlantı elemanları arasında 110A18S'yi listeliyor ve bu da 110A18 formatının profesyonel endüstriyel perçinleme sistemlerinde kullanıldığını gösteriyor.
M48 yaklaşık 5,0 mm iç genişliğe ve 16,8 mm yüksekliğe sahiptir. KYA M46 CL-16, yaklaşık 6,2 mm iç genişlik ve 14,5 mm yükseklik ile listelenmiştir. Bu nedenle farklı klip geometrileri olarak ele alınmaları gerekir.
Mevcut KYA M48 ürün spesifikasyonu, karton başına 6.000 klip listeliyor.
Ambalaj miktarı üreticiye özeldir ve klips geometrisini belirlemez. KYA M48 klips sipariş ederken KYA'nın 6.000 parçalık karton spesifikasyonunu kullanın.
Taç genişliğini, yüksekliğini, iç açıklığını, malzeme kalınlığını, harmanlama formatını ve alet uyumluluğunu karşılaştırın. KYA'ya mevcut klip kodunu, takım modelini, çizimini veya örneğini göndermek en güvenli yöntemdir.
M48 veya mevcut klips parça numarasını, şerit veya rulo gereksinimini, klips aleti modelini, birleştirilecek tel çaplarını, sipariş miktarını, paketleme gereksinimini, uygulamayı ve varış ülkesini sağlayın.
