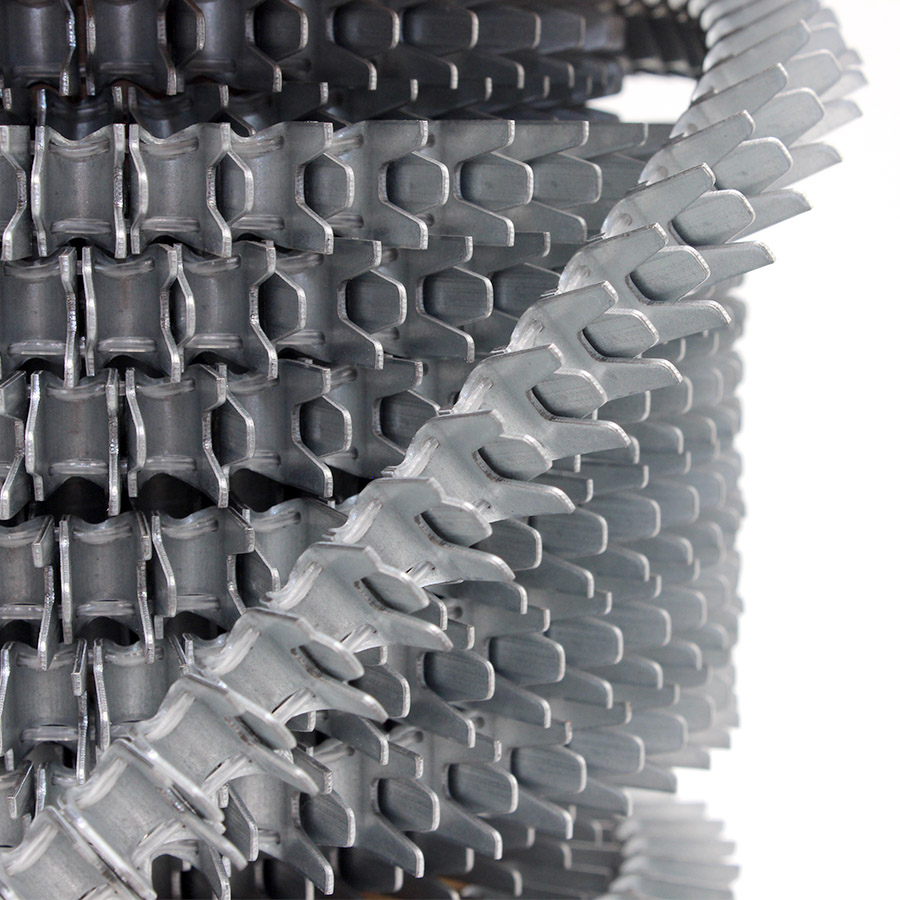

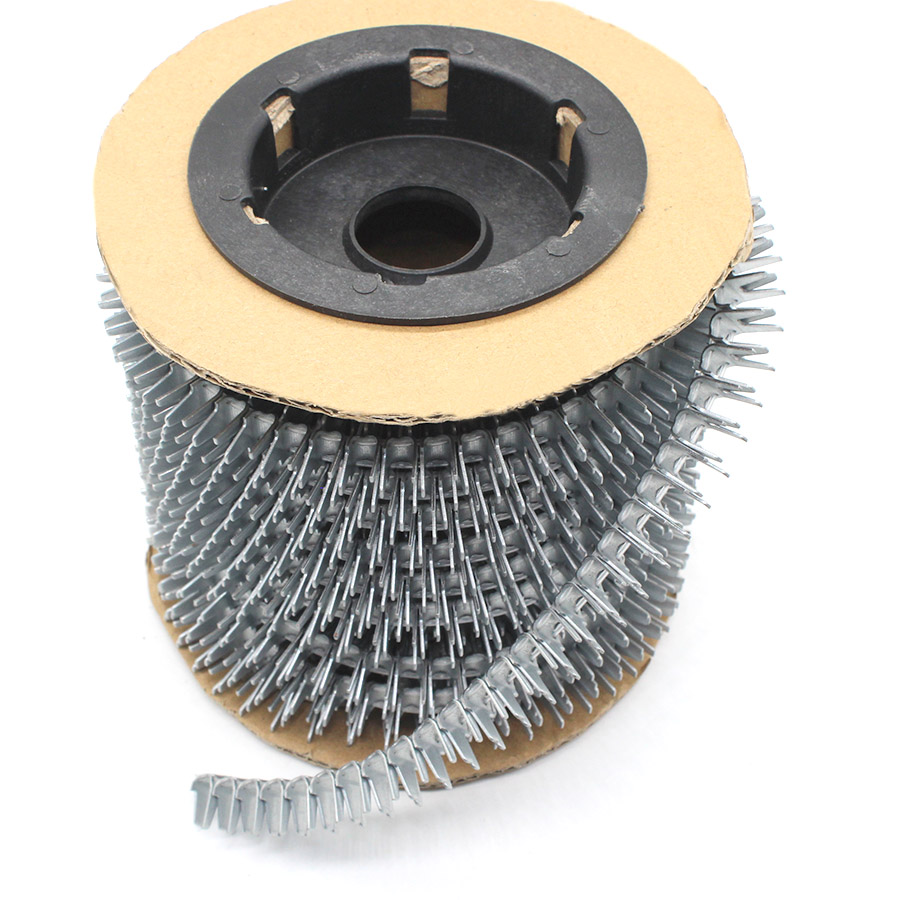

KYA CCP-32 rulo yatak klipsleri, uyumlu yatak, iç yay, mobilya ve tel ürün üretim ekipmanları için sürekli rulo formunda tedarik edilen galvanizli çelik perçinleme klipsleridir. Mevcut CCP-32 spesifikasyonu yaklaşık 11 mm klip genişliği, 5,6 mm iç genişlik, 14,3 mm yükseklik ve 0,8 mm malzeme kalınlığı kullanır.
Her rulo 10.000 klip içerir ve yaklaşık 15,5 kg ağırlığındadır . Sürekli besleme formatı, yaylı telin, destek telinin, kenar telinin veya çerçeve telinin uyumlu rulo beslemeli ekipmanlarla tekrar tekrar perçinlenmesi gereken üretim ortamları için uygundur.
Tipik uygulamalar arasında yaylı yatak üretimi, Bonnell yay üniteleri, iç yay kenar teli montajı, kağıt sarılı tel sabitleme, kanepe yayı üretimi ve diğer uyumlu tel-tel veya tel-yay bağlantıları yer alır.
Rulo başına 10.000 klips: Uyumlu üretim perçinleme sistemleri için sürekli rulo beslemesi.
11 mm klips genişliği: Uyumlu şilte ve kablo bağlantıları için kompakt M46 ailesi profili.
5,6 mm iç genişlik: yay teli, destek teli, kenar teli veya çerçeve telinin kombinasyonlarını eşleştirmek için tasarlanmıştır.
14,3 mm yükseklik: Perçinleme başlığı ve kapatma kalıbıyla eşleşmesi gereken CCP-32'ye özgü profil.
0,8 mm çelik kalınlığı: tekrarlayan endüstriyel perçinleme için şekillendirilmiş çelik yapı.
Galvanizli yüzey: Depolama, üretim ve normal iç mekan servisi sırasında korozyona karşı koruma için çinko kaplı çelik.
Rulo beslemeli format: sürekli harmanlanmış perçinleme klipslerini besleyebilen ekipmanlar için tasarlanmıştır.
Çoklu yay uygulamaları: uyumlu iç yay, Bonnell, koltuk yayı ve diğer tel ürün düzenekleri için uygundur.
CCP-32 Fiyatlandırmasını Talep Edin
| Parametre | Belirtimi |
|---|---|
| Modeli | ÇKP-32 |
| Bağlantı Elemanı Tipi | Rulo Beslemeli Yatak / Perçinleme Klipsi |
| Seri Sınıfı | M46 Tipi Klips Ailesi |
| Klip Genişliği | Yaklaşık 11 mm |
| İç Genişlik | Yaklaşık 5,6 mm |
| Yükseklik | Yaklaşık 14,3 mm |
| Malzeme Kalınlığı | Yaklaşık 0,8 mm |
| Malzeme | Çelik |
| Yüzey | Galvanizli |
| Besleme Formatı | Sürekli Rulo |
| Rulo başına Klipler | 10.000 adet |
| Rulo Başına Yaklaşık Ağırlık | 15,5 kilo |
| Tipik Uygulamalar | Yaylı yataklar, Bonnell üniteleri, yaylı kenar teli, destek teli, kanepe yayları ve uyumlu tel düzenekleri |
Bir perçinleme klipsi, yalnızca model adına göre değil, tam geometrisine göre seçilmelidir. Klips genişliği, iç açıklık, yükseklik ve çelik kalınlığı, bağlantı elemanının tel bileşenlerin etrafına nasıl oturacağını ve kapatma kalıbının içinde nasıl oluşacağını belirler.
| Boyut | CCP-32 | Seçiminin Önemi |
|---|---|---|
| Klip Genişliği | 11mm | Klips kılavuzuna, perçinleme başlığına ve tel bağlantısının etrafındaki boş alana uygun olmalıdır. |
| İç Genişlik | 5,6 mm | Kapatmadan önce tel bileşenlerin etrafındaki mevcut açıklığı belirler. |
| Yükseklik | 14,3 mm | Ön perçinleme profilini ve bitmiş kapatmayı etkiler. |
| Kalınlık | 0,8 mm | Kapalı klipsin şekillendirme davranışını ve mekanik özelliklerini etkiler. |
Mevcut KYA CCP-32 konfigürasyonu rulo başına 10.000 klip içerir . Büyük sürekli rulo, tekrarlanan üretim sırasında operatörlerin veya otomatik ekipmanın kısa klips şeritlerini değiştirmek için ne sıklıkta durması gerektiğini azaltır.
Rulo kapasitesi tek başına üretim hızını belirlemez. Gerçek çıktı perçinleme makinesine, besleme sistemine, tel konfigürasyonuna, takımlara, makine ayarlarına ve üretim sürecine bağlıdır.
Öne çıkan CCP-32 konfigürasyonu, yaklaşık 0,8 mm malzeme kalınlığına sahip galvanizli çelik kullanır. Çinko kaplı yüzey, depolama, işleme ve normal iç mekan mobilyaları veya yatak servisi sırasında kaplanmamış çeliğe kıyasla korozyona karşı koruma sağlar.
Galvanizli çelik tamamen paslanmaya karşı dayanıklı olarak tanımlanmamalıdır. Korozyon performansı depolama koşullarına, neme, kimyasallara, kaplama durumuna ve son servis ortamına bağlıdır.
CCP-32 uygundur . yaylı şilte ve yay iç perçinleme uygulamalarına , üretim sırasında tel bileşenlerin mekanik olarak bağlanması gereken uyumlu
Yatak yapısına bağlı olarak bağlantı, yaylı tel, destek teli, kenar teli, çerçeve teli veya kağıt sarılı telden oluşabilir. Klips seçilen tel kombinasyonunun üzerine konumlandırılır ve perçinleme ekipmanı tarafından kapalı olarak oluşturulur.
Bonnell ve diğer birbirine bağlı iç yay üniteleri, yatak üretimi sırasında mekanik perçinleme gerektirebilecek çeşitli tel bileşenler içerir. CCP-32, bu tür yay ve tel bağlantıları için kullanılan klips ailesine aittir.
Yay ünitesi yapısı yatak üreticilerine göre değişiklik gösterir. Bağlantı elemanlarını değiştirmeden önce yay teli çapını, sınır teli veya destek teli çapını ve mevcut klips özelliklerini doğrulayın.
Rulo beslemeli perçinleme klipsleri için yerleşik bir uygulama, sınır telini bir iç yay ünitesinin etrafındaki çevre bobinlerine bağlamaktır. Kenar teli, bitmiş yay düzeneğinin çevresinin oluşturulmasına ve güçlendirilmesine yardımcı olur.
Otomatik çevre kırpma için klips profilinin üretim makinesinin kenar teli çapına, yay teli çapına, besleme rayına ve perçinleme kalıplarına uygun olması gerekir.
M46 ailesi klipsler aynı zamanda mobilya ve yatak düzeneklerinde kağıt sarılı teli, destek telini ve yay telini sabitlemek için de kullanılır.
Destek teli, birden fazla yay elemanının bağlanmasına veya dengelenmesine yardımcı olabilir. Doğru klips seçimi, kombine tel çaplarına ve perçinleme aletinin ürettiği kapatma profiline bağlıdır.
CCP-32 ayrıca kanepe koltuklarında ve döşemeli mobilya yay düzeneklerinde kullanılan daha geniş bir tel perçinleme ailesine aittir. Bu uygulamalar yaylı tel, destek teli ve çerçeve teli bağlantılarını içerebilir.
Mobilya üreticileri, yalnızca ticari model tanımından seçim yapmak yerine, klipsi gerçek yay ve destek teli boyutlarına göre eşleştirmelidir.
M46 tarzı perçinleme klipsleri aynı zamanda iki veya daha fazla tel bileşenin mekanik olarak perçinlenmiş bir bağlantı gerektirdiği uyumlu otomotiv koltuğu ve şekillendirilmiş tel düzeneklerinde de kullanılır.
Otomotiv uygulamaları normalde bileşene özel çizimler ve onaylı üretim takımları kullanır. Kullanmadan önce klips boyutlarını, malzemeyi ve bitmiş kapağı gerekli montaj spesifikasyonuna göre doğrulayın.
CCP-32 daha doğru bir şekilde olarak tanımlanır rulo beslemeli yatak ve iç yaylı perçinleme klipsi . Yay düzeneklerinde uyumlu tel-tel ve tel-yay bağlantıları için kullanılır.
Bireysel cep yaylı şilteler, kumaş-cep birleştirme ve diğer montaj işlemleri dahil olmak üzere farklı üretim yöntemlerini kullanabilir. Bu nedenle, CCP-32'nin sadece bir yatak klipsi olması nedeniyle her otomatik cep yayı üretim hattına uyacağı varsayılmamalıdır.
CCP-32, KYA'nın M46 yatak klipsi ailesine aittir. Aile, farklı tel boyutları, bağlantı geometrileri ve üretim ekipmanları için hem şerit beslemeli hem de rulo beslemeli seçenekleri içerir.
| Model | Genişlik | İç Genişlik | Yükseklik | Kalınlık | Ambalaj |
|---|---|---|---|---|---|
| CL-13 | 11mm | 6,2 mm | 12mm | 0,8 mm | 10.000 adet / karton |
| CL-14 | 11mm | 6,2 mm | 13,5 mm | 0,8 mm | 10.000 adet / karton |
| CL-16 | 11mm | 6,2 mm | 14,5 mm | 0,8 mm | 10.000 adet / karton |
| CL-18 | 11mm | 6,2 mm | 15mm | 0,8 mm | 10.000 adet / karton |
| ÇKP-32 | 11mm | 5,6 mm | 14,3 mm | 0,8 mm | 10.000 adet / rulo |
| ÇKP-33 | 11mm | 5,6 mm | 13mm | 0,8 mm | 10.000 adet / rulo |
| Parametre | CCP-32 | CCP-33 |
|---|---|---|
| Genişlik | 11mm | 11mm |
| İç Genişlik | 5,6 mm | 5,6 mm |
| Yükseklik | 14,3 mm | 13mm |
| Kalınlık | 0,8 mm | 0,8 mm |
| Biçim | Rulo | Rulo |
| Ambalaj | 10.000 klip / rulo | 10.000 klip / rulo |
CCP-32 ve CCP-33 aynı nominal genişliği, iç genişliği ve çelik kalınlığını paylaşsa da, farklı yükseklikleri bunların otomatik olarak değiştirilebilir olarak değerlendirilmemesi gerektiği anlamına gelir.
| Formatı | Tedarik Yöntemi | Makine Hususları |
|---|---|---|
| ÇKP-32 / ÇKP-33 | Sürekli rulo | Uyumlu rulo besleme ekipmanı, kılavuz ve perçinleme başlığı gerektirir. |
| CL-13 / CL-14 / CL-16 / CL-18 | Şerit beslemeli klipler | Uyumlu bir şerit magazini ve klips aleti konfigürasyonu gerektirir. |
Rulo beslemeli ve şerit beslemeli klipsler yalnızca aynı M46 ailesine ait oldukları için değiştirilmemelidir. Besleme sistemi tüm bağlantı elemanı spesifikasyonunun bir parçasıdır.
CCP-32 gibi ticari isimler birden fazla klips üreticisi tarafından kullanılmaktadır ancak karşılık gelen boyutlar ve rulo sayıları farklılık gösterebilir. Bu nedenle model adı, doğrudan değiştirilebilirliğin kanıtı olarak değil, bir başlangıç referansı olarak ele alınmalıdır.
| Referans | Yayınlanan Boyutlar | Yayınlanan Rulo Sayımı | Seçim Kılavuzu |
|---|---|---|---|
| KYA ÇKP-32 | 11 mm genişlik, 5,6 mm iç, 14,3 mm yükseklik, 0,8 mm kalınlık | 10.000 / rulo | Bu KYA ürününü değerlendirirken bu boyutları kullanın. |
| Hartco CCP-32 Sınıfı | Yayınlanmış tarihi boyut yaklaşık 7/16' genişlik × 35/64' yükseklik × 13/64' açıklık | Rulo sayısı tedarikçi spesifikasyonuna göre farklılık gösterir | Yalnızca CCP-32 adını değiştirmeyin; gerçek klibi ve takımları karşılaştırın. |
| Köşe 88A22R | 0,88' uzunluk × 7/16' genişlik × 0,22' açıklık | 12.300 / rulo | İlgili roll-clinch referansı; değiştirmeden önce yüksekliği, harmanlamayı ve takımları onaylayın. |
Vertex 88A22R, nominal sahip, yerleşik bir rulo beslemeli ProClinch bağlantı elemanıdır 7/16' genişliğe ve 0,22' açıklığa . Vertex, rulo başına 12.300 klip yayınlıyor ve bu bağlantı elemanını uyumlu rulo beslemeli ekipmanlarla kullanıyor.
Belgelenmiş uygulamalardan biri kenar telinin yaylı ünitelerin çevre bobinlerine otomatik olarak bağlanmasıdır. Bu, rulo beslemeli yatak klipslerini değerlendiren alıcılar için yararlı bir uygulama referansı sağlar ancak KYA CCP-32 ile doğrudan boyutsal değiştirilebilirlik sağlamaz.
CCP-32 yalnızca uyumlu bir rulo beslemeli klips profili için tasarlanmış ekipmanlarla kullanılmalıdır. Basitçe yatak tutucu veya otomatik yay makinesi olarak tanımlanan bir makinenin uyumluluğunu doğrulamak yeterli değildir.
| Makine Eşleştirme Öğesi | Onaylanması Gerekenler |
|---|---|
| Makine Markası ve Modeli | Kesin perçinleme makinesini veya üretim hattı modelini sağlayın. |
| Besleme Formatı | Ekipmanın sürekli rulo beslemeli klipsleri kabul ettiğini doğrulayın. |
| Klip Genişliği | KYA CCP-32: yaklaşık 11 mm. |
| İç Genişlik | KYA CCP-32: yaklaşık 5,6 mm. |
| Yükseklik | KYA CCP-32: yaklaşık 14,3 mm. |
| Kalınlık | KYA CCP-32: yaklaşık 0,8 mm. |
| Klip Kılavuzu | Rulo klipsini perçinleme kafasına doğru şekilde yönlendirmelidir. |
| Kapanış Kalıbı | Klips, kablo bağlantısı çevresinde gerekli kapalı profile göre oluşturulmalıdır. |
| Tel Çapları | Yay teli, kenar teli, destek teli veya çerçeve teli boyutlarını onaylayın. |
Kurulum sırasında bir perçinleme klipsi oluşturulur. Bu nedenle güvenilir performans klips, teller ve takım tezgahı arasındaki ilişkiye bağlıdır.
Klips tedarikçilerini değiştirmeden önce, CCP-32'yi gerçek üretim ekipmanında çalıştırın ve beslemeyi, klips konumlandırmasını, kapatma şeklini ve bitmiş bağlantı tutuşunu inceleyin.
Benzer bir ticari referans veya nominal genişlik, makinenin çalışma süresi ve bağlantı tutarlılığının önemli olduğu durumlarda üretim denemesinin yerini almaz.
Rulo, CCP-32 klipsini makinenin perçinleme kafasına besler. Seçilen tel bileşenleri açık klips profili içinde konumlandırılır ve ardından alet, bağlantının etrafındaki klipsi oluşturur.
Bitmiş klips, istenmeyen hareket, eksik kapanma veya aşırı tel deformasyonu olmaksızın amaçlanan tel kombinasyonunun etrafında tutarlı bir şekilde kapanmalıdır.
| Sipariş Bilgileri | Ne Sağlanmalı? |
|---|---|
| Mevcut Bağlantı Elemanı | CCP-32'yi, mevcut tedarikçi kodunu, çizimi veya fiziksel klip örneğini sağlayın. |
| Makine | Tam makine markasını ve modelini sağlayın. |
| Besleme Sistemi | Sürekli rulo beslemeli çalışmayı onaylayın. |
| Klip Boyutları | 11 mm genişlik, 5,6 mm iç genişlik, 14,3 mm yükseklik ve 0,8 mm kalınlığı onaylayın. |
| Tel Kombinasyonu | Yay, destek, kenarlık, çerçeve veya kağıt sarılı tel çapları sağlayın. |
| Başvuru | Yaylı şilte, Bonnell ünitesi, kanepe yayı, otomotiv koltuğu veya diğer aksamı belirtin. |
| Miktar | Gerekli sayıda rulo veya toplam yıllık tüketimi sağlayın. |
CCP-32, yatak, mobilya ve ilgili tel ürün imalatında uyumlu tel-tel ve tel-yay bağlantıları için kullanılan sürekli rulo beslemeli galvanizli çelik perçinleme klipsidir.
Mevcut KYA spesifikasyonu yaklaşık 11 mm genişliğinde, 5,6 mm iç genişliğinde, 14,3 mm yüksekliğinde ve 0,8 mm kalınlığındadır..
Mevcut KYA konfigürasyonu rulo başına 10.000 klip içeriyor.
Mevcut KYA ürün spesifikasyonu yaklaşık rulo ağırlığını listelemektedir 15,5 kg .
Öne çıkan CCP-32 konfigürasyonu, yaklaşık 0,8 mm malzeme kalınlığına sahip galvanizli çelikten üretilmiştir.
Evet. Klips boyutları ve makine takımları tel bağlantısıyla eşleştiğinde yaylı şilte ve yaylı tel tertibatı bu sınıf perçinleme klipsi için birincil uygulamalardır.
Evet, yay, destek teli veya sınır teli boyutlarının CCP-32 profiline uygun olduğu uyumlu Bonnell düzeneklerinde.
Rulo beslemeli perçinleme klipsleri bu tür bağlantılarda yaygın olarak kullanılır. CCP-32'yi seçmeden önce sınır teli çapını, bobin teli çapını ve kapatma kalıbını doğrulayın.
Hayır. CCP-32, şilte ve iç yaylı perçinleme klipsi olarak daha iyi sınıflandırılır. Cep yay sistemleri farklı üretim yöntemleri kullanır, dolayısıyla uygunluk belirli üretim hattına göre kontrol edilmelidir.
Evet, kağıt sarılı tel ve askı teli sabitleme, M46 yatak ve mobilya klipsi ailesindeki yerleşik uygulamalardır.
Evet, tel çaplarının ve perçinleme ekipmanının CCP-32 geometrisine uyduğu uyumlu koltuk yayı ve destek teli düzeneklerinde.
M46 ailesi perçinleme klipsleri, uyumlu otomotiv koltuk teli düzeneklerinde kullanılır. Otomotiv üretimi, onaylanmış bileşen çizimini ve belirtilen takımları takip etmelidir.
Hayır. CCP-32 ticari referansı farklı yayınlanmış boyutlar ve bobin miktarlarıyla kullanılmıştır. Çapraz marka değiştirmeden önce tüm klips geometrisini ve takım tezgahlarını eşleştirin.
Bunlar ilgili rulo beslemeli perçinleme referanslarıdır, ancak yayınlanmış spesifikasyonları aynı değildir. Vertex 88A22R'nin kendi boyutları, rulo sayısı ve alet gereksinimleri vardır. Değiştirmeden önce gerçek bağlantı elemanını doğrulayın.
Hayır. Yatak perçinleme makinelerinde farklı klips profilleri, rulo formatları, besleme rayları ve kapatma kalıpları kullanılır. Uyumluluk, tam makine modeli ve mevcut bağlantı elemanı spesifikasyonu kullanılarak kontrol edilmelidir.
Otomatik olarak değil. CCP-32 sürekli bir rulo halinde sağlanır. Şerit beslemeli CL serisi klipsler, bazı temel boyutlar benzer olsa bile farklı bir magazin ve besleme sistemi gerektirir.
Her iki KYA modelinde de yaklaşık 11 mm genişlik, 5,6 mm iç genişlik ve 0,8 mm çelik kalınlık kullanılmaktadır. CCP-32 yaklaşık 14,3 mm yüksekliğinde, CCP-33 ise yaklaşık 13 mm yüksekliğindedir.
Hayır. Daha büyük bir rulo yeniden yükleme sıklığını azaltabilir, ancak makine hızı üretim ekipmanına, otomasyona, kablo konfigürasyonuna, takımlara ve çalıştırma ayarlarına bağlıdır.
Hiçbir bağlantı elemanı her koşulda kesintisiz beslemeyi garanti edemez. Güvenilir çalışma için doğru boyutlar, harmanlama, besleme ayarı, makinenin durumu ve bakımı önemlidir.
Evet. Klipsi gerçek üretim makinesinde çalıştırın ve tam hacimli üretimden önce beslemeyi, konumlandırmayı, kapatma şeklini ve bağlantı yerini tutmayı değerlendirin.
Gerekli miktarı, makine markasını ve modelini, mevcut klips referansını, yay veya tel çaplarını, uygulamayı, mevcut klips çizimini veya numuneyi ve hedef pazarı sağlayın.
CCP-32 Rulo Klipsleri Hakkında Sorun
KYA, rulo başına 10.000 klipsli CCP-32 galvanizli yaylı yatak klipsi ruloları tedarik etmektedir. yatak üreticileri, yay iç fabrikaları, döşemeli mobilya üreticileri, otomotiv koltuk üreticileri, tel ürün fabrikaları ve endüstriyel bağlantı elemanı distribütörleri için Uygun klips konfigürasyonunu onaylamak için makine modelinizi, mevcut klips referansını, kablo boyutlarını, uygulamayı ve gerekli miktarı gönderin.
KYA Bağlantı Elemanları ile iletişime geçin
KYA, CCP-32 rulosunu 10.000 klips ve rulo başına yaklaşık 15,5 kg , yüksek gerilimli galvanizli çelikten yapılmış olarak listeliyor. Rulo miktarları tedarikçiler ve klips sistemleri arasında farklılık gösterebilir; Başka bir markaya çapraz referans verirken klips etiketini, rulo sayısını ve ağırlığını doğrulayın.
Listelenen Minimum Sipariş Adedi bir palettir, genellikle 20-30 rulodur ; daha küçük siparişler kabul edilebilir. Navlun toplama ile ücretsiz örnekler mevcuttur. Teklifle birlikte mevcut numune kullanılabilirliğini, palet miktarını ve sevkiyat koşullarını onaylayın.
