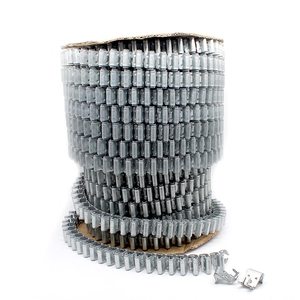

KYA CCP-32 Clemele pentru saltea sunt cleme de strângere din oțel galvanizat furnizate sub formă de rulou continuă pentru echipamente compatibile pentru fabricarea de saltele, arcuri interioare, mobilier și produse din sârmă. Specificația actuală CCP-32 utilizează o lățime de clemă de aproximativ 11 mm, lățime interioară de 5,6 mm, înălțime de 14,3 mm și grosime de material de 0,8 mm..
Fiecare rolă conține 10.000 de cleme și cântărește aproximativ 15,5 kg . Formatul cu alimentare continuă este potrivit pentru mediile de producție în care sârmă cu arc, sârmă de susținere, sârmă de bordură sau sârmă de cadru trebuie să fie strânse în mod repetat cu echipamente compatibile cu rulouri.
Aplicațiile tipice includ producția de saltele cu arcuri, unități de arcuri Bonnell, ansamblu de bordură-sârmă cu arcuri interioare, fixarea de sârmă înfășurată cu hârtie, producția de arcuri de canapea și alte conexiuni compatibile fir-la-sârmă sau fir-la-arc.
10.000 de cleme per rolă: alimentare continuă cu role pentru sisteme de strângere de producție compatibile.
Lățimea clemei de 11 mm: profil compact din familia M46 pentru conexiuni compatibile cu saltea și fire.
Lățime interioară de 5,6 mm: proiectat pentru combinații potrivite de sârmă cu arc, sârmă de susținere, sârmă de bordură sau sârmă de cadru.
14,3 mm înălțime: profil specific CCP-32 care trebuie să se potrivească cu capul de strângere și matrița de închidere.
Grosimea oțelului de 0,8 mm: construcție din oțel format pentru strângere industrială repetitivă.
Suprafață galvanizată: oțel zincat pentru protecție împotriva coroziunii în timpul depozitării, producției și întreținerii normale în interior.
Format alimentat cu rolă: conceput pentru echipamente capabile să alimenteze cleme de fixare asamblate continue.
Aplicații multiple cu arc: potrivite pentru arcuri interioare compatibile, Bonnell, arc pentru canapea și alte ansambluri de produse din sârmă.
| parametrilor | Specificația |
|---|---|
| Model | CCP-32 |
| Tip de fixare | Saltea cu rolă / Clip de fixare |
| Clasa de serie | Familia Clip M46-Type |
| Lățimea clipului | Aproximativ 11 mm |
| Lățimea interioară | Aproximativ 5,6 mm |
| Înălţime | Aproximativ 14,3 mm |
| Grosimea materialului | Aproximativ 0,8 mm |
| Material | Oţel |
| Suprafaţă | Galvanizat |
| Format de feed | Roll continuu |
| Clipuri per rolă | 10.000 buc |
| Greutate aproximativă pe rolă | 15,5 kg |
| Aplicații tipice | Saltele cu arcuri, unități Bonnell, sârmă de margine pentru arcuri interioare, sârmă de susținere, arcuri de canapea și ansambluri de sârmă compatibile |
O clemă de fixare trebuie selectată după geometria sa completă și nu numai după numele modelului. Lățimea clipului, deschiderea interioară, înălțimea și grosimea oțelului determină modul în care dispozitivul de fixare se potrivește în jurul componentelor sârmei și modul în care se formează în interiorul matriței de închidere.
| Dimensiunea | CCP-32 | Importanța selecției |
|---|---|---|
| Lățimea clipului | 11 mm | Trebuie să se potrivească cu ghidajul clemei, capul de fixare și spațiul disponibil în jurul conexiunii cablului. |
| Lățimea interioară | 5,6 mm | Determină deschiderea disponibilă în jurul componentelor firului înainte de închidere. |
| Înălţime | 14,3 mm | Influențează profilul pre-clinch și închiderea finisată. |
| Grosime | 0,8 mm | Afectează comportamentul de formare și caracteristicile mecanice ale clemei închise. |
Configurația actuală KYA CCP-32 conține 10.000 de clipuri per rolă . O rolă mare continuă reduce frecvența cu care operatorii sau echipamentele automate trebuie să se oprească pentru a înlocui benzile scurte de cleme în timpul producției repetitive.
Capacitatea rolei nu determină în sine viteza de producție. Producția reală depinde de mașina de clinchat, sistemul de alimentare, configurația firului, sculele, setările mașinii și procesul de producție.
Configurația prezentată CCP-32 utilizează oțel galvanizat cu o grosime a materialului de aproximativ 0,8 mm. Suprafața acoperită cu zinc oferă protecție împotriva coroziunii în comparație cu oțelul neacoperit în timpul depozitării, prelucrării și serviciului normal al mobilierului de interior sau al saltelei.
Oțelul galvanizat nu trebuie descris ca fiind complet rezistent la rugină. Performanța la coroziune depinde de condițiile de depozitare, umiditate, substanțe chimice, starea acoperirii și mediul de service final.
CCP-32 este potrivit pentru aplicațiile compatibile de prindere a saltelelor cu arcuri și arcuri interioare în care componentele de sârmă trebuie conectate mecanic în timpul producției.
În funcție de construcția saltelei, conexiunea poate implica sârmă de arc, sârmă de susținere, sârmă de bordură, sârmă de cadru sau sârmă învelită în hârtie. Clema este poziționată peste combinația de sârmă selectată și formată închisă de echipamentul de strângere.
Bonnell și alte unități de arcuri interioare interconectate conțin mai multe componente de sârmă care pot necesita strângere mecanică în timpul producției de saltele. CCP-32 aparține unei familii de cleme utilizate pentru aceste tipuri de conexiuni cu arc și fire.
Construcția unității cu arcuri variază între producătorii de saltele. Înainte de a schimba elementele de fixare, confirmați diametrul firului cu arc, diametrul firului de margine sau al firului de susținere și specificația existentă a clemei.
O aplicație consacrată pentru clemele de fixare alimentate cu rolă este atașarea sârmei de margine la bobinele perimetrale în jurul unei unități de arcuri interioare. Sârma de margine ajută la formarea și la întărirea perimetrului ansamblului de arc finit.
Pentru tăierea perimetrală automată, profilul clemei trebuie să se potrivească cu diametrul sârmei de margine, diametrul sârmei arc, șina de alimentare și matrițele de strângere ale mașinii de producție.
Clemele din familia M46 sunt, de asemenea, folosite pentru a fixa sârmă înfășurată cu hârtie, sârmă de susținere și sârmă cu arc în ansamblurile de mobilier și saltele.
Sârma de fixare poate ajuta la conectarea sau stabilizarea mai multor elemente cu arc. Selectarea corectă a clemei depinde de diametrele combinate ale sârmei și de profilul de închidere produs de unealta de strângere.
CCP-32 aparține, de asemenea, unei familii mai largi de sârmă, folosită în scaunele de canapea și ansamblurile cu arcuri de mobilier tapițat. Aceste aplicații pot implica sârmă cu arc, sârmă suspendată și conexiuni cadru-sârmă.
Producătorii de mobilier ar trebui să potrivească clema cu dimensiunile reale ale arcului și ale firului de susținere, mai degrabă decât să selecteze numai din denumirea modelului comercial.
Clemele de fixare în stil M46 sunt, de asemenea, utilizate în ansamblurile compatibile cu scaune auto și sârmă formată, unde două sau mai multe componente de sârmă necesită o conexiune prinsă mecanic.
Aplicațiile auto utilizează în mod normal desene specifice componentelor și unelte de producție aprobate. Confirmați dimensiunile clemei, materialul și închiderea finită față de specificațiile de asamblare necesare înainte de utilizare.
CCP-32 este descris mai precis ca o saltea alimentată cu rolă și o clemă pentru arcuri interioare . Este utilizat pentru conexiuni compatibile fir-la-sârmă și fir-arc în ansamblurile cu arc.
Saltelele individuale cu arcuri buzunar pot folosi diferite metode de fabricație, inclusiv lipirea țesăturii-buzunare și alte procese de asamblare. Prin urmare, nu ar trebui să se presupune că CCP-32 se potrivește fiecărei linii automate de producție de arcuri buzunar pur și simplu pentru că este o clemă pentru saltea.
CCP-32 aparține familiei de cleme pentru saltea M46 de la KYA. Familia include atât opțiuni de alimentare cu bandă, cât și de rulare pentru diferite dimensiuni de sârmă, geometrii de îmbinare și echipamente de producție.
| Model | Latime Latime | interioara | Grosime | Inaltime | Ambalare |
|---|---|---|---|---|---|
| CL-13 | 11 mm | 6,2 mm | 12 mm | 0,8 mm | 10.000 buc/cutie |
| CL-14 | 11 mm | 6,2 mm | 13,5 mm | 0,8 mm | 10.000 buc/cutie |
| CL-16 | 11 mm | 6,2 mm | 14,5 mm | 0,8 mm | 10.000 buc/cutie |
| CL-18 | 11 mm | 6,2 mm | 15 mm | 0,8 mm | 10.000 buc/cutie |
| CCP-32 | 11 mm | 5,6 mm | 14,3 mm | 0,8 mm | 10.000 buc / rola |
| CCP-33 | 11 mm | 5,6 mm | 13 mm | 0,8 mm | 10.000 buc / rola |
| Parametrul | CCP-32 | CCP-33 |
|---|---|---|
| Lăţime | 11 mm | 11 mm |
| Lățimea interioară | 5,6 mm | 5,6 mm |
| Înălţime | 14,3 mm | 13 mm |
| Grosime | 0,8 mm | 0,8 mm |
| Format | Roll | Roll |
| Ambalare | 10.000 de clipuri/rolă | 10.000 de clipuri/rolă |
Deși CCP-32 și CCP-33 au aceeași lățime nominală, lățimea interioară și grosimea oțelului, înălțimile lor diferite înseamnă că nu ar trebui tratate automat ca interschimbabile.
| Format | Metoda de aprovizionare | Considerarea mașinii |
|---|---|---|
| CCP-32 / CCP-33 | Rol continuu | Necesită echipament compatibil de rulare, ghidaj și cap de strângere. |
| CL-13 / CL-14 / CL-16 / CL-18 | Clipuri alimentate cu bandă | Necesită o configurație compatibilă cu magazie de bandă și unelte cu clips. |
Clemele alimentate cu rolă și cu bandă nu trebuie înlocuite doar pentru că aparțin aceleiași familii M46. Sistemul de alimentare face parte din specificația completă a dispozitivului de fixare.
Numele comerciale, cum ar fi CCP-32, sunt folosite de mai mulți producători de clipuri, dar dimensiunile corespunzătoare și numărul de role pot diferi. Prin urmare, numele modelului ar trebui tratat ca o referință de pornire, mai degrabă decât o dovadă a interschimbabilității directe.
| Consultați | Dimensiunile publicate | al numărului de role publicate | Ghidul de selecție |
|---|---|---|---|
| KYA CCP-32 | 11 mm latime, 5,6 mm in interior, 14,3 mm inaltime, 0,8 mm grosime | 10.000 / rola | Utilizați aceste dimensiuni atunci când evaluați acest produs KYA. |
| Clasa Hartco CCP-32 | Dimensiunea istorică publicată aproximativ 7/16' lățime × 35/64' înălțime × 13/64' deschidere | Numărul de role diferă în funcție de specificațiile furnizorului | Nu înlocuiți numai cu numele CCP-32; comparați clema reală și sculele. |
| Vertex 88A22R | .88' lungime × 7/16' lățime × .22' deschidere | 12.300 / rola | Referință aferentă roll-clinch; confirmați înălțimea, asamblarea și sculele înainte de înlocuire. |
Vertex 88A22R este un dispozitiv de fixare ProClinch alimentat cu rola, cu o lățime nominală de 7/16' și o deschidere de 0,22' . Vertex publică 12.300 de cleme pe rolă și folosește acest dispozitiv de fixare cu echipamente compatibile cu rolă.
O aplicație documentată este atașarea automată a firului de bordură la bobinele perimetrale ale unităților cu arcuri interioare. Aceasta oferă o referință utilă pentru aplicații pentru cumpărătorii care evaluează clemele pentru saltea alimentate cu rolă, dar nu stabilește interschimbabilitatea dimensională directă cu KYA CCP-32.
CCP-32 trebuie utilizat numai cu echipamente proiectate pentru un profil de clemă compatibil alimentat cu rolă. O mașină care este descrisă pur și simplu ca un clincher de saltea sau o mașină automată cu arcuri nu este suficientă pentru a confirma compatibilitatea.
| Element de potrivire a mașinii | Ce trebuie să confirmați |
|---|---|
| Marca și modelul mașinii | Furnizați mașina exactă de clinch sau modelul liniei de producție. |
| Format de feed | Confirmați că echipamentul acceptă clipuri continue cu rolă. |
| Lățimea clipului | KYA CCP-32: aproximativ 11 mm. |
| Lățimea interioară | KYA CCP-32: aproximativ 5,6 mm. |
| Înălţime | KYA CCP-32: aproximativ 14,3 mm. |
| Grosime | KYA CCP-32: aproximativ 0,8 mm. |
| Ghid pentru clipuri | Trebuie să ghideze corect clema de rulare în capul de strângere. |
| Închidere Die | Trebuie să formeze clema la profilul închis necesar în jurul conexiunii cablului. |
| Diametrele firului | Confirmați dimensiunile firului cu arc, al firului de bordură, al firului de susținere sau al firului cadru. |
În timpul instalării se formează o clemă de fixare. Prin urmare, performanța de încredere depinde de relația dintre clemă, fire și mașina-unelte.
Înainte de a schimba furnizorul de cleme, rulați CCP-32 pe echipamentul de producție propriu-zis și verificați alimentarea, poziționarea clemei, forma de închidere și reținerea conexiunii finite.
O referință comercială similară sau o lățime nominală nu înlocuiește o încercare de producție atunci când timpul de funcționare al mașinii și consistența conexiunii sunt importante.
Rola alimentează clema CCP-32 în capul de strângere al mașinii. Componentele de sârmă selectate sunt poziționate în profilul de clemă deschis, după care instrumentul formează clema în jurul conexiunii.
Clipul finit trebuie să se închidă constant în jurul combinației de sârmă dorită, fără mișcări nedorite, închidere incompletă sau deformare excesivă a firului.
| Informații despre comandă | Ce să furnizați |
|---|---|
| Element de fixare curent | Furnizați CCP-32, codul furnizorului existent, desen sau eșantion de clip fizic. |
| Maşină | Furnizați marca și modelul exact al mașinii. |
| Sistem de alimentare | Confirmați funcționarea continuă cu rolă. |
| Dimensiunile clipului | Confirmați 11 mm lățime, 5,6 mm lățime interioară, 14,3 mm înălțime și 0,8 mm grosime. |
| Combinație de fire | Furnizați diametre arc, braț, chenar, cadru sau sârmă învelită în hârtie. |
| Aplicație | Specificați saltea cu arcuri interioare, unitate Bonnell, arc pentru canapea, scaun auto sau alt ansamblu. |
| Cantitate | Furnizați numărul necesar de rulouri sau consumul total anual. |
Discutați aplicația dvs. CCP-32
CCP-32 este o clemă de strângere continuă din oțel galvanizat, alimentată cu rolă, utilizată pentru conexiuni compatibile fir-la-sârmă și fir-arcuri în producția de saltele, mobilier și sârmă aferentă.
Specificația actuală KYA are aproximativ 11 mm lățime, 5,6 mm lățime interioară, 14,3 mm înălțime și 0,8 mm grosime.
Configurația actuală KYA conține 10.000 de clipuri pe rolă.
Specificațiile actuale ale produsului KYA indică o greutate aproximativă a rolei de 15,5 kg.
Configurația prezentată CCP-32 este fabricată din oțel galvanizat cu o grosime a materialului de aproximativ 0,8 mm.
Da. Saltea cu arcuri și ansamblul de sârmă cu arcuri interioare sunt aplicații principale pentru această clasă de cleme de fixare atunci când dimensiunile clemei și mașinile-unelte se potrivesc cu conexiunea sârmei.
Da, în ansamblurile Bonnell compatibile în care dimensiunile arcului, sârmei suspendate sau sârmei de bordură sunt potrivite pentru profilul CCP-32.
Clemele de fixare alimentate cu rolă sunt utilizate pe scară largă pentru acest tip de conexiune. Confirmați diametrul firului de margine, diametrul firului bobină și matrița de închidere înainte de a selecta CCP-32.
Nr. CCP-32 este mai bine clasificat ca saltea și clemă de prindere pentru arcuri interioare. Sistemele cu arcuri buzunar utilizează metode de fabricație diferite, astfel încât adecvarea trebuie verificată în raport cu linia de producție specifică.
Da, sârmă înfășurată în hârtie și sârmă de fixare sunt aplicații stabilite în familia de saltele și cleme de mobilă M46.
Da, în ansambluri compatibile cu arc de canapea și sârmă de susținere, unde diametrele firului și echipamentul de strângere se potrivesc cu geometria CCP-32.
Clemele de strângere din familia M46 sunt utilizate în ansamblurile de sârmă compatibile cu scaunul auto. Producția de automobile trebuie să urmeze desenul aprobat al componentelor și sculele specificate.
Nu. Referința comercială CCP-32 a fost utilizată cu diferite dimensiuni și cantități de bobine publicate. Potriviți geometria completă a clemei și mașinile-unelte înainte de înlocuirea între mărci.
Acestea sunt referințe legate de clinch alimentate cu rolă, dar specificațiile lor publicate nu sunt identice. Vertex 88A22R are propriile dimensiuni, număr de rulouri și cerințe de scule. Verificați elementul de fixare real înainte de înlocuire.
Nu. Mașinile de fixare a saltelelor folosesc diferite profile de cleme, formate de role, șine de alimentare și matrițe de închidere. Compatibilitatea trebuie verificată folosind modelul exact al mașinii și specificațiile existente ale dispozitivului de fixare.
Nu automat. CCP-32 este furnizat sub formă de rolă continuă. Clemele din seria CL alimentate cu bandă necesită o magazie și un sistem de alimentare diferit, chiar și atunci când unele dimensiuni de bază sunt similare.
Ambele modele KYA folosesc o lățime de aproximativ 11 mm, o lățime interioară de 5,6 mm și o grosime de oțel de 0,8 mm. CCP-32 are aproximativ 14,3 mm înălțime, în timp ce CCP-33 are aproximativ 13 mm înălțime.
Nu. O rolă mai mare poate reduce frecvența de reîncărcare, dar viteza mașinii depinde de echipamentul de producție, automatizare, configurația firelor, scule și setările de operare.
Niciun dispozitiv de fixare nu poate garanta alimentarea neîntreruptă în orice condiție. Dimensiunile corecte, asamblarea, configurarea alimentării, starea mașinii și întreținerea sunt importante pentru o funcționare fiabilă.
Da. Rulați clema pe mașina de producție reală și evaluați alimentarea, poziționarea, forma de închidere și reținerea îmbinării înainte de producția la volum întreg.
Furnizați cantitatea necesară, marca și modelul mașinii, referința existentă a clemei, diametrele arcului sau a sârmei, aplicația, desenul curent al clemei sau eșantionul și piața de destinație.
Întrebați despre CCP-32 Roll Clips
KYA furnizează rulouri de cleme pentru saltea cu arcuri galvanizate CCP-32 cu 10.000 de cleme per rolă pentru producătorii de saltele, fabricile de arcuri interioare, producătorii de mobilier tapițat, producătorii de scaune pentru automobile, fabricile de produse din sârmă și distribuitorii de elemente de fixare industriale. Trimiteți modelul mașinii dvs., referința de clemă existentă, dimensiunile firului, aplicația și cantitatea necesară pentru a confirma configurația corespunzătoare a clemei.
KYA listează rola CCP-32 ca fiind 10.000 de cleme și aproximativ 15,5 kg per rolă , fabricată din oțel galvanizat de înaltă rezistență. Cantitățile de role pot diferi între furnizori și sistemele de cleme; confirmați eticheta clipului, numărul de role și greutatea atunci când faceți referințe încrucișate cu o altă marcă.
MOQ listat este un palet, de obicei 20-30 de role ; pot fi acceptate comenzi mai mici. Sunt disponibile mostre gratuite cu transportul de marfă. Confirmați disponibilitatea eșantionului actual, cantitatea de paleți și termenii de expediere cu cotația.
