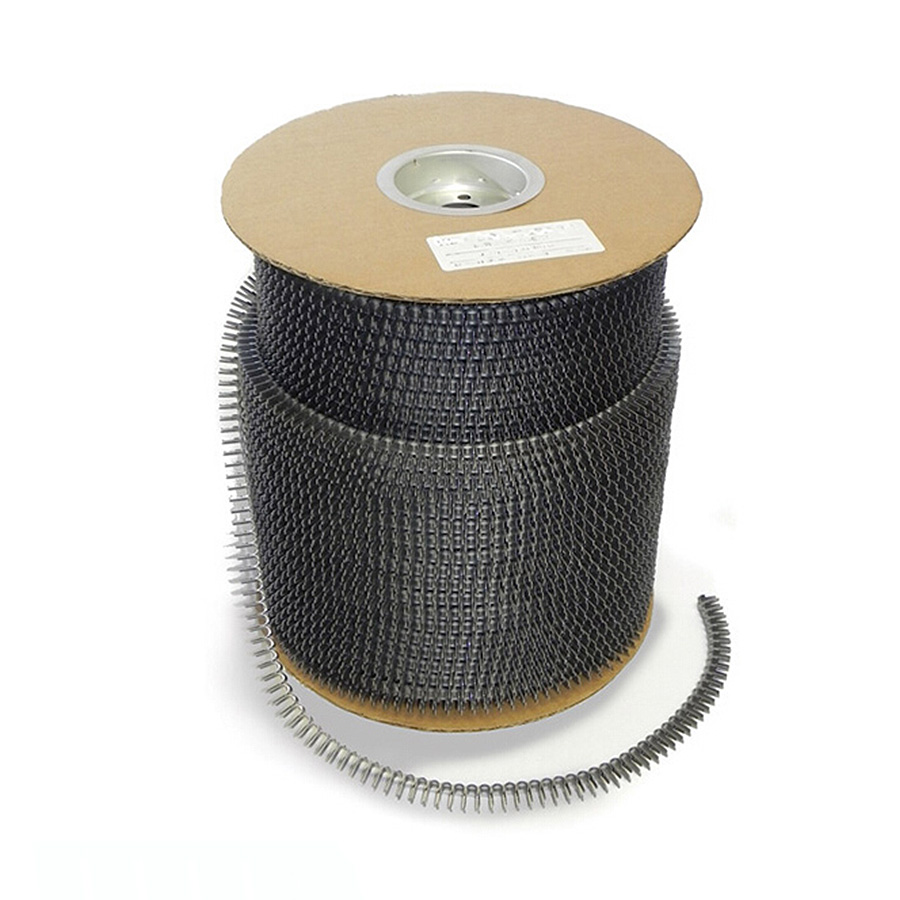

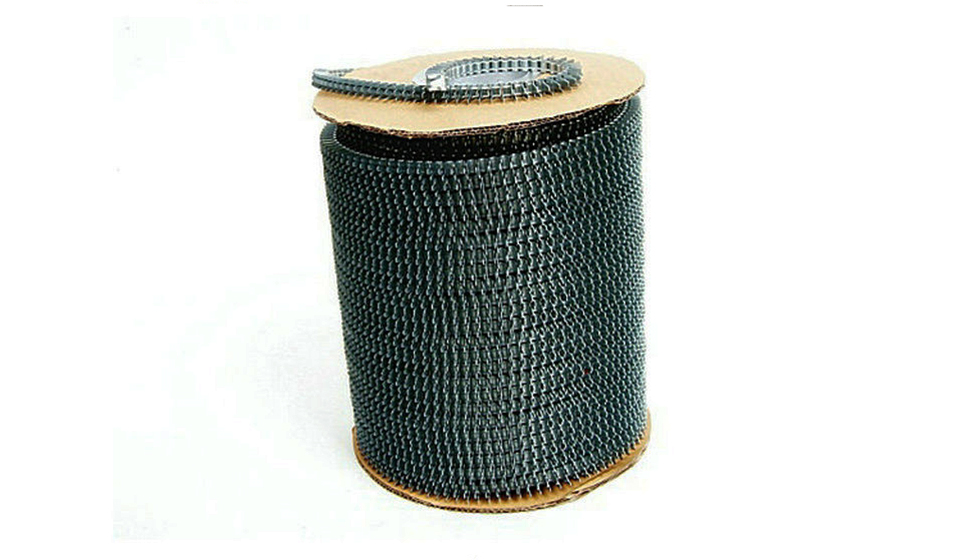

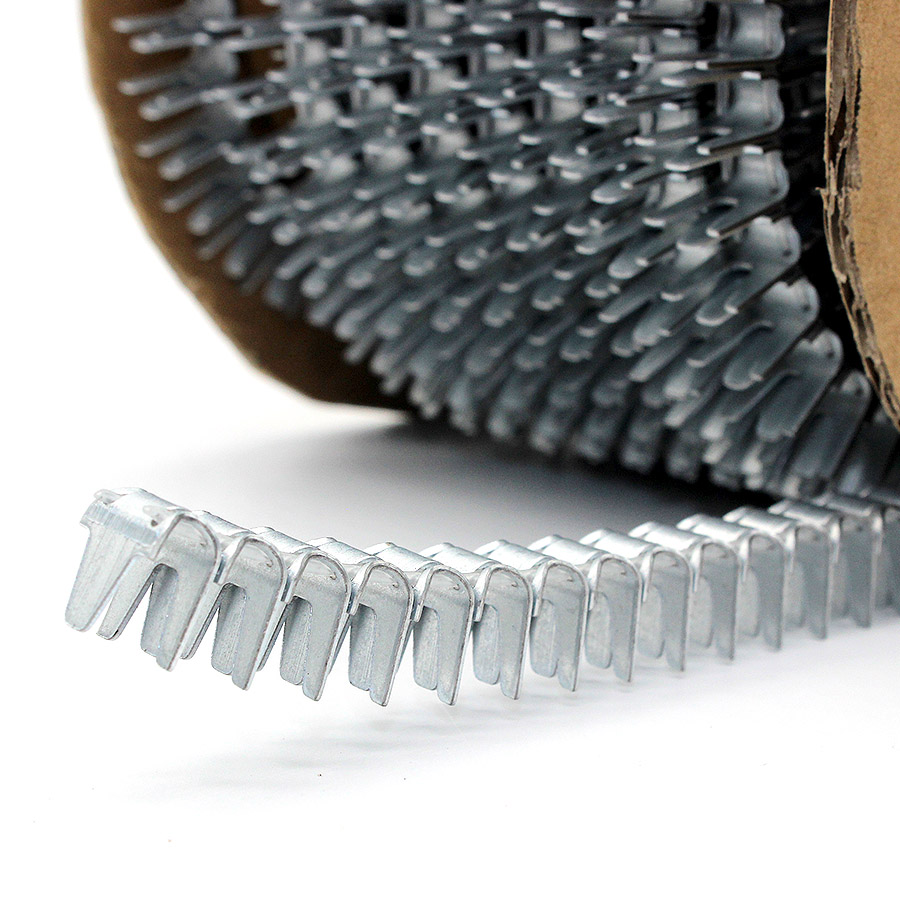

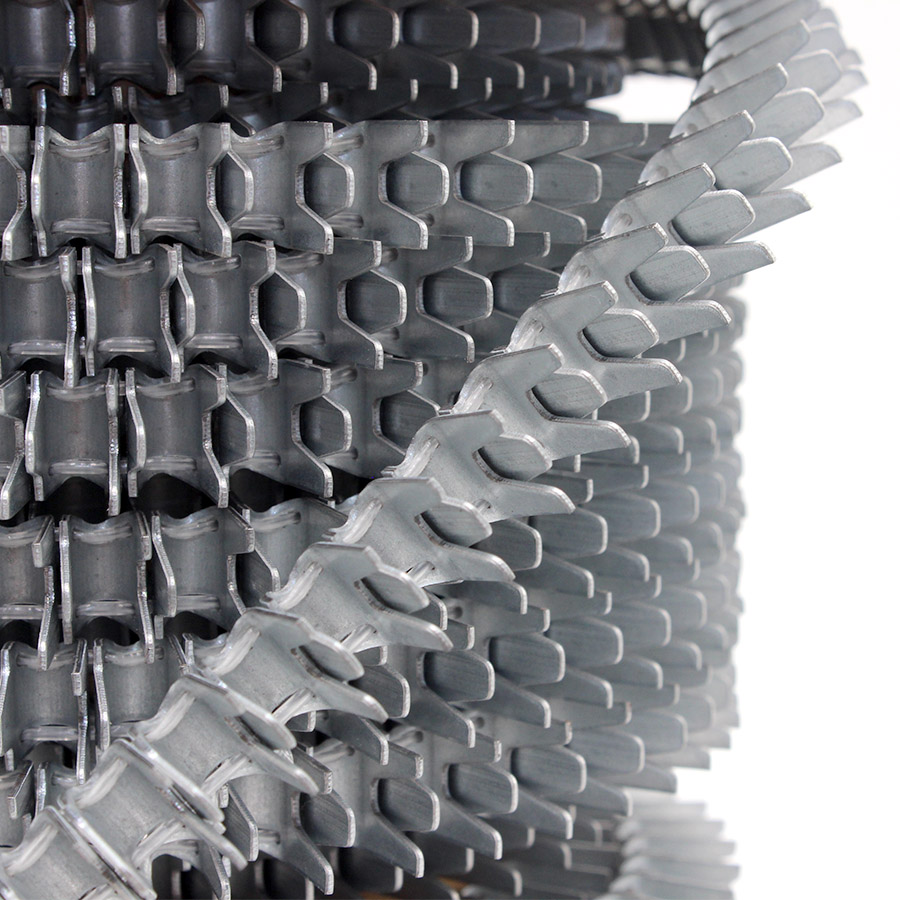

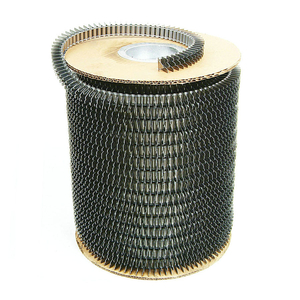

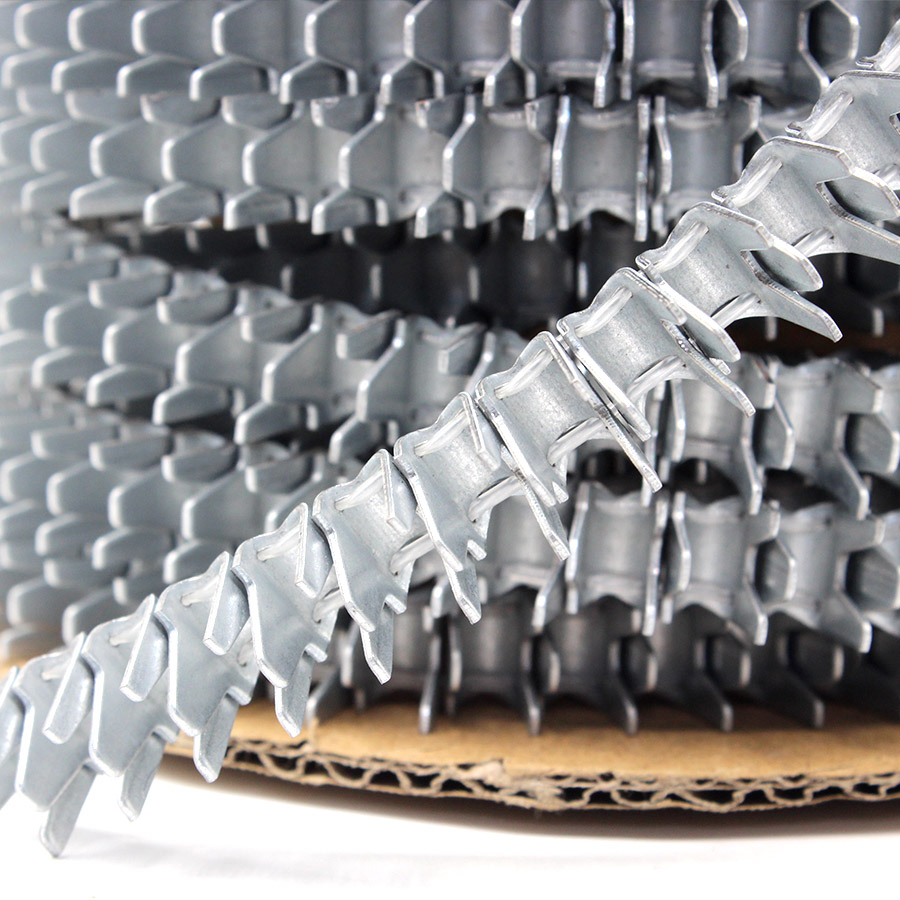

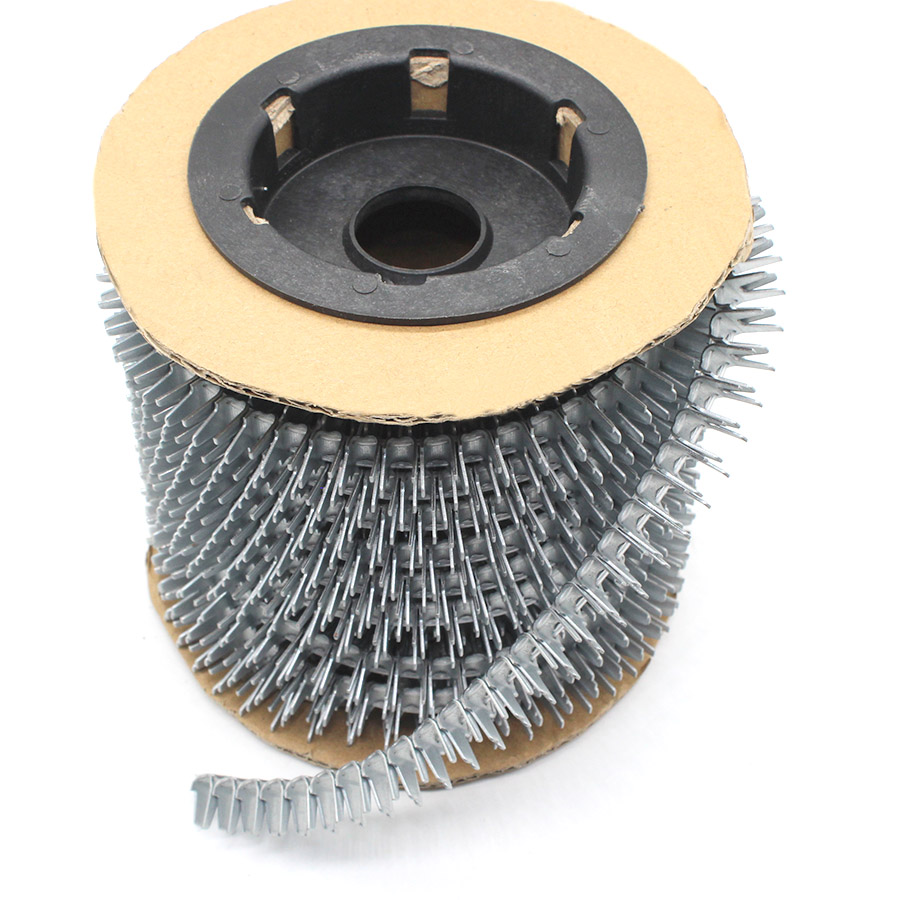

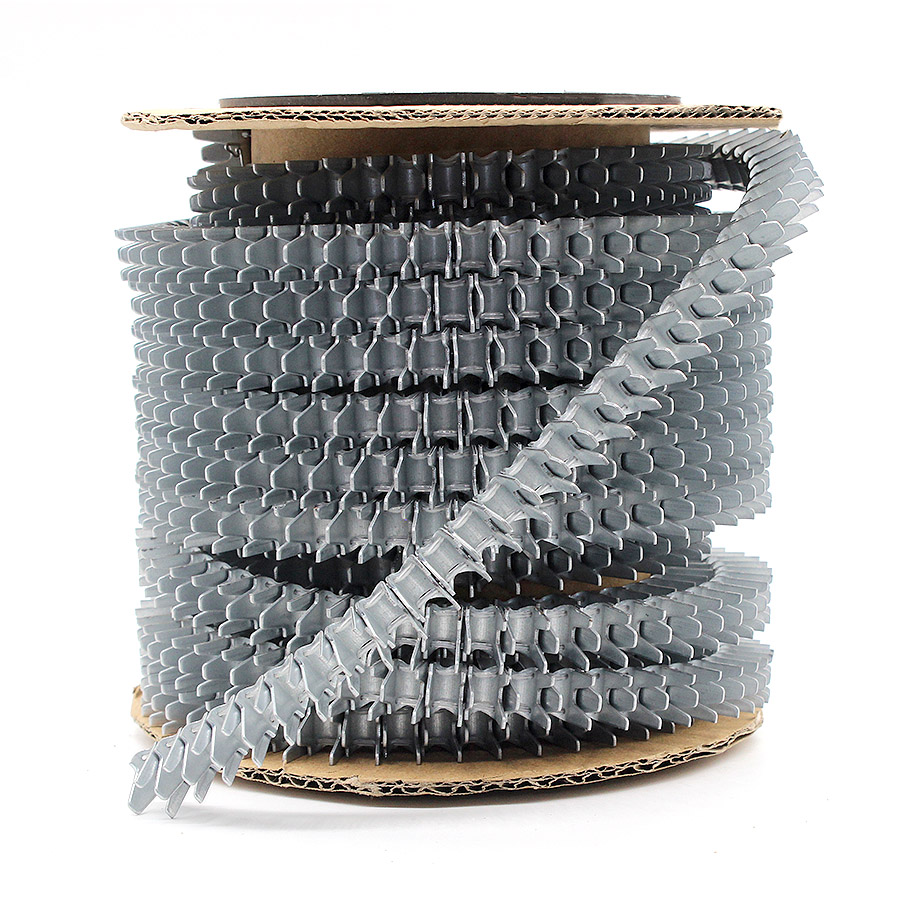

KYA CCP-32 rullmadrassklämmor är galvaniserade stålklämmor som levereras i kontinuerlig rullform för kompatibla madrasser, innerfjäder, möbler och utrustning för tillverkning av trådprodukter. Den nuvarande CCP-32-specifikationen använder en klämmabredd på cirka 11 mm, 5,6 mm inre bredd, 14,3 mm höjd och 0,8 mm materialtjocklek.
Varje rulle innehåller 10 000 clips och väger cirka 15,5 kg . Det kontinuerliga matningsformatet är lämpligt för produktionsmiljöer där fjädertråd, stagtråd, gränstråd eller ramtråd upprepade gånger måste klämmas med kompatibel rullmatad utrustning.
Typiska applikationer inkluderar tillverkning av resårmadrasser, Bonnell fjäderenheter, innerfjäder kant-tråd montering, papperslindade trådfästning, sofffjäder produktion och andra kompatibla tråd-till-tråd eller tråd-till-fjäder anslutningar.
10 000 klämmor per rulle: kontinuerlig rullförsörjning för kompatibla produktions-clinchsystem.
11 mm klämma bredd: kompakt M46-familjsprofil för kompatibla madrasser och trådanslutningar.
5,6 mm invändig bredd: designad för matchande kombinationer av fjädertråd, stagtråd, gränstråd eller ramtråd.
14,3 mm höjd: CCP-32-specifik profil som måste matcha spännhuvudet och stängningsmatrisen.
0,8 mm ståltjocklek: formad stålkonstruktion för repetitiv industriell clinching.
Galvaniserad yta: zinkbelagt stål för korrosionsskydd vid lagring, tillverkning och normal inomhusservice.
Rullmatat format: konstruerat för utrustning som kan mata kontinuerligt samlade clinch-klämmor.
Flera fjäderapplikationer: lämplig för kompatibla innerfjäder, Bonnell, sofffjäder och andra trådprodukter.
| Parameterspecifikation | specifikationer |
|---|---|
| Modell | CCP-32 |
| Typ av fästelement | Roll-Fed Madrass / Clinching Clip |
| Serieklass | M46-typ Clip Family |
| Klippbredd | Cirka 11 mm |
| Inre bredd | Cirka 5,6 mm |
| Höjd | Cirka 14,3 mm |
| Materialtjocklek | Cirka 0,8 mm |
| Material | Stål |
| Yta | Galvaniserad |
| Matningsformat | Kontinuerlig rulle |
| Klipp per rulle | 10 000 st |
| Ungefärlig vikt per rulle | 15,5 kg |
| Typiska applikationer | Resårmadrasser, Bonnell-enheter, innerfjäderkanttråd, stagtråd, sofffjädrar och kompatibla trådenheter |

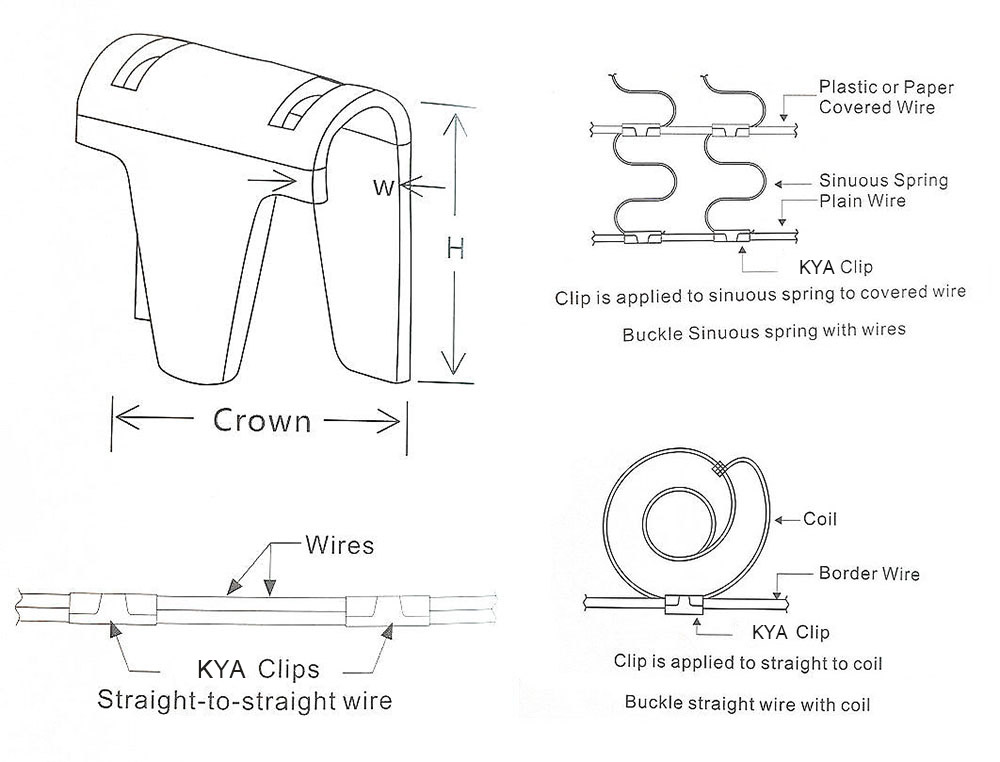

En klämma måste väljas utifrån dess fullständiga geometri snarare än efter modellnamn enbart. Klämmans bredd, inre öppning, höjd och ståltjocklek avgör hur fästet passar runt trådkomponenterna och hur det formas inuti stängningsformen.
| Dimension | CCP-32 | Val Viktighet |
|---|---|---|
| Klippbredd | 11 mm | Måste matcha clipguiden, clinchhuvudet och tillgängligt utrymme runt kabelanslutningen. |
| Inre bredd | 5,6 mm | Bestämmer den tillgängliga öppningen runt trådkomponenterna före stängning. |
| Höjd | 14,3 mm | Påverkar pre-clinch-profilen och färdig stängning. |
| Tjocklek | 0,8 mm | Påverkar formningsbeteende och mekaniska egenskaper hos den stängda klämman. |
Den nuvarande KYA CCP-32-konfigurationen innehåller 10 000 klipp per rulle . En stor kontinuerlig rulle minskar hur ofta operatörer eller automatiserad utrustning måste stanna för att ersätta korta clipsremsor under upprepad produktion.
Rullkapaciteten bestämmer inte i sig produktionshastigheten. Den faktiska effekten beror på clinchmaskinen, matningssystem, trådkonfiguration, verktyg, maskininställningar och produktionsprocess.
Den presenterade CCP-32-konfigurationen använder galvaniserat stål med en materialtjocklek på cirka 0,8 mm. Den zinkbelagda ytan ger korrosionsskydd jämfört med obelagt stål vid förvaring, bearbetning och normal inomhusmöbler eller madrassservice.
Galvaniserat stål ska inte beskrivas som helt rostskyddat. Korrosionsprestanda beror på lagringsförhållanden, fuktighet, kemikalier, beläggningsskick och slutlig servicemiljö.
CCP-32 är lämplig för kompatibla resårmadrasser och invändiga applikationer där trådkomponenter måste anslutas mekaniskt under tillverkning.
Beroende på madrassens konstruktion kan anslutningen involvera fjädertråd, stagtråd, gränstråd, ramtråd eller papperslindad tråd. Klämman placeras över den valda trådkombinationen och formas stängd av clinchutrustningen.
Bonnell och andra sammankopplade innerfjäderenheter innehåller flera trådkomponenter som kan kräva mekanisk clinching under madrassproduktion. CCP-32 tillhör en clipsfamilj som används för dessa typer av fjäder- och trådanslutningar.
Fjäderenhetens konstruktion varierar mellan madrasstillverkare. Bekräfta fjädertrådens diameter, kanttrådens eller stagtrådens diameter och den befintliga clipsspecifikationen innan du byter fästelement.
En etablerad applikation för rullmatade clinch-klämmor är att fästa kanttråd till perimeterspolar runt en innerfjäderenhet. Kanttråden hjälper till att forma och förstärka omkretsen av den färdiga fjäderenheten.
För automatisk perimeterklippning måste clipsprofilen matcha gränstrådsdiametern, fjädertrådsdiametern, matarskenan och clinchformarna på produktionsmaskinen.
M46-familjens klämmor används också för att fästa papperslindad tråd, stagtråd och fjädertråd i möbler och madrasser.
Stay wire kan hjälpa till att ansluta eller stabilisera flera fjäderelement. Korrekt val av klämma beror på de kombinerade tråddiametrarna och stängningsprofilen som produceras av spännverktyget.
CCP-32 tillhör också en bredare familj som används i soffstolar och stoppade möbelfjädrar. Dessa applikationer kan involvera fjädertråd, stagtråd och ram-trådsanslutningar.
Möbeltillverkare bör matcha klämman till de faktiska fjäder- och stödtrådsdimensionerna snarare än att välja enbart från den kommersiella modellbeteckningen.
Clinchklämmor av M46-stil används också i kompatibla bilsäten och formade trådar där två eller flera trådkomponenter kräver en mekaniskt fäst anslutning.
Fordonsapplikationer använder normalt komponentspecifika ritningar och godkända produktionsverktyg. Bekräfta klämmans dimensioner, material och färdig förslutning mot den erforderliga monteringsspecifikationen före användning.
CCP-32 beskrivs mer exakt som en rullmatad madrass och en innerfjäderklämma . Den används för kompatibla tråd-till-tråd- och tråd-till-fjäder-anslutningar i fjäderenheter.
Individuella fickmadrasser kan använda olika tillverkningsmetoder, inklusive tyg-fickabindning och andra monteringsprocesser. Därför bör CCP-32 inte antas passa varje automatisk produktionslinje med pocketfjädrar bara för att det är en madrassklämma.
CCP-32 tillhör KYAs M46 madrassklämma-familj. Familjen inkluderar både bandmatade och rullmatade alternativ för olika trådstorlekar, foggeometrier och produktionsutrustning.
| Modell | Bredd | Insida Bredd | Höjd | Tjocklek | Packning |
|---|---|---|---|---|---|
| CL-13 | 11 mm | 6,2 mm | 12 mm | 0,8 mm | 10 000 st/kartong |
| CL-14 | 11 mm | 6,2 mm | 13,5 mm | 0,8 mm | 10 000 st/kartong |
| CL-16 | 11 mm | 6,2 mm | 14,5 mm | 0,8 mm | 10 000 st/kartong |
| CL-18 | 11 mm | 6,2 mm | 15 mm | 0,8 mm | 10 000 st/kartong |
| CCP-32 | 11 mm | 5,6 mm | 14,3 mm | 0,8 mm | 10 000 st / rulle |
| CCP-33 | 11 mm | 5,6 mm | 13 mm | 0,8 mm | 10 000 st / rulle |
| Parameter | CCP-32 | CCP-33 |
|---|---|---|
| Bredd | 11 mm | 11 mm |
| Inre bredd | 5,6 mm | 5,6 mm |
| Höjd | 14,3 mm | 13 mm |
| Tjocklek | 0,8 mm | 0,8 mm |
| Formatera | Rulla | Rulla |
| Förpackning | 10 000 klipp/rulle | 10 000 klipp/rulle |
Även om CCP-32 och CCP-33 delar samma nominella bredd, inre bredd och ståltjocklek, betyder deras olika höjder att de inte automatiskt ska behandlas som utbytbara.
| Format | Leveransmetod | Maskinövervägande |
|---|---|---|
| CCP-32 / CCP-33 | Kontinuerlig rullning | Kräver kompatibel rullmatningsutrustning, guide och klämhuvud. |
| CL-13 / CL-14 / CL-16 / CL-18 | Strip-matade klipp | Kräver ett kompatibelt bandmagasin och clip-verktygskonfiguration. |
Rullmatade och remsmatade clips bör inte ersättas enbart för att de tillhör samma M46-familj. Matningssystemet är en del av den kompletta fästanordningsspecifikationen.
Kommersiella namn som CCP-32 används av flera clipstillverkare, men motsvarande dimensioner och rullantal kan skilja sig åt. Modellnamnet bör därför behandlas som en startreferens snarare än som bevis på direkt utbytbarhet.
| Referens | Publicerad Dimensioner | Publicerat Roll Count | Selection Guidance |
|---|---|---|---|
| KYA CCP-32 | 11 mm bredd, 5,6 mm inuti, 14,3 mm höjd, 0,8 mm tjock | 10 000/rulle | Använd dessa mått när du utvärderar denna KYA-produkt. |
| Hartco CCP-32 klass | Publicerad historisk storlek cirka 7/16' bred × 35/64' hög × 13/64' öppning | Antalet rullar skiljer sig åt beroende på leverantörens specifikation | Ersätt inte från enbart CCP-32-namnet; jämför själva klämman och verktyget. |
| Vertex 88A22R | .88' längd × 7/16' bredd × .22' öppning | 12 300 / rulle | Relaterad roll-clinch-referens; bekräfta höjd, sortering och verktyg innan byte. |
Vertex 88A22R är ett etablerat rullmatat ProClinch-fäste med en nominell 7/16' bredd och 0,22' öppning . Vertex publicerar 12 300 klipp per rulle och använder detta fästelement med kompatibel rullmatad utrustning.
En dokumenterad applikation är automatisk fastsättning av gränstråd till perimeterspolar av innerfjäderenheter. Detta ger en användbar applikationsreferens för köpare som utvärderar rullmatade madrassklämmor, men det etablerar inte direkt dimensionell utbytbarhet med KYA CCP-32.
CCP-32 ska endast användas med utrustning utformad för en kompatibel rullmatad klämmaprofil. En maskin som helt enkelt beskrivs som en bäddmadrass eller automatisk fjädermaskin räcker inte för att bekräfta kompatibilitet.
| Maskinmatchande artikel | Vad ska bekräftas |
|---|---|
| Maskinmärke och modell | Ange den exakta clinchmaskinen eller produktionslinjemodellen. |
| Matningsformat | Bekräfta att utrustningen accepterar kontinuerliga rullmatade klämmor. |
| Klippbredd | KYA CCP-32: cirka 11 mm. |
| Inre bredd | KYA CCP-32: cirka 5,6 mm. |
| Höjd | KYA CCP-32: cirka 14,3 mm. |
| Tjocklek | KYA CCP-32: cirka 0,8 mm. |
| Klippguide | Måste styra rullklämman korrekt in i klämhuvudet. |
| Stängningsmatris | Måste forma klämman till den stängda profilen som krävs runt ledningsanslutningen. |
| Tråddiametrar | Bekräfta måtten på fjädertråd, gränstråd, stagtråd eller ramtråd. |
En clinch clip bildas under installationen. Pålitlig prestanda beror därför på förhållandet mellan klämman, vajrarna och bearbetningsmaskinen.
Innan du byter clipsleverantör, kör CCP-32 på den faktiska produktionsutrustningen och inspektera matning, clipspositionering, stängningsform och färdig anslutningshållning.
En liknande kommersiell referens eller nominell bredd ersätter inte ett produktionstest när maskinens drifttid och anslutningskonsistens är viktigt.
Rullen matar in CCP-32-klämman i maskinens klämhuvud. De valda trådkomponenterna placeras inom den öppna klämprofilen, varefter verktyget formar klämman runt anslutningen.
Den färdiga klämman ska sluta konsekvent runt den avsedda trådkombinationen utan oönskade rörelser, ofullständig stängning eller överdriven tråddeformation.
| Beställningsinformation | Vad du ska tillhandahålla |
|---|---|
| Aktuellt fästelement | Ange CCP-32, befintlig leverantörskod, ritning eller fysiskt klippprov. |
| Maskin | Ange exakt maskinmärke och modell. |
| Matningssystem | Bekräfta kontinuerlig rullmatad drift. |
| Klippmått | Bekräfta 11 mm bredd, 5,6 mm innerbredd, 14,3 mm höjd och 0,8 mm tjocklek. |
| Trådkombination | Tillse fjäder-, stag-, bård-, ram- eller pappersomslagna tråddiametrar. |
| Ansökan | Ange innermadrass, Bonnell-enhet, sofffjäder, bilsäte eller annan sammansättning. |
| Kvantitet | Ange önskat antal rullar eller total årsförbrukning. |
Diskutera din CCP-32-applikation
CCP-32 är en kontinuerlig rullmatad galvaniserad stålklämma som används för kompatibla tråd-till-tråd och tråd-till-fjäder-anslutningar i madrasser, möbler och tillhörande tråd-produkttillverkning.
Den nuvarande KYA-specifikationen är cirka 11 mm bred, 5,6 mm inre bredd, 14,3 mm hög och 0,8 mm tjock.
Den nuvarande KYA-konfigurationen innehåller 10 000 klipp per rulle.
Den nuvarande KYA-produktspecifikationen listar en ungefärlig rullevikt på 15,5 kg.
Den presenterade CCP-32-konfigurationen är tillverkad av galvaniserat stål med en materialtjocklek på cirka 0,8 mm.
Ja. Fjädermadrass och innerfjädertråd är primära applikationer för denna klass av klämmor när klämmans dimensioner och maskinverktyg matchar vajeranslutningen.
Ja, i kompatibla Bonnell-aggregat där fjäder-, stag- eller kanttrådsmåtten är lämpliga för CCP-32-profilen.
Rullmatade clinch-klämmor används ofta för denna typ av anslutning. Bekräfta gränstrådens diameter, spoltrådens diameter och stängningsdynan innan du väljer CCP-32.
Nr CCP-32 är bättre klassificerad som en madrass och innerfjäder klämma. Pocket-fjädersystem använder olika tillverkningsmetoder, så lämpligheten måste kontrolleras mot den specifika produktionslinjen.
Ja, pappersinslagna tråd- och fastsättningstrådar är etablerade applikationer inom M46-familjen för madrasser och möbelklämmor.
Ja, i kompatibla sofffjäder- och stödtrådssammansättningar där tråddiametrarna och clinchutrustningen matchar CCP-32-geometrin.
M46-familjens fästklämmor används i kompatibla bilsätesvajer. Biltillverkning bör följa den godkända komponentritningen och specificerade verktyg.
Nej. Den kommersiella referensen CCP-32 har använts med olika publicerade dimensioner och spolkvantiteter. Matcha hela klämmans geometri och maskinbearbetning innan byte mellan olika märken.
De är relaterade rullmatade clinch-referenser, men deras publicerade specifikationer är inte identiska. Vertex 88A22R har sina egna mått, rullantal och verktygskrav. Verifiera det faktiska fästet innan byte.
Nej. Madrassclinchmaskiner använder olika klämprofiler, rullformat, matarskenor och stängningsdynor. Kompatibiliteten måste kontrolleras med den exakta maskinmodellen och befintliga fästelementspecifikationer.
Inte automatiskt. CCP-32 levereras som en kontinuerlig rulle. Bandmatade CL-serieklämmor kräver ett annat magasin och matningssystem även när vissa grundmått är lika.
Båda KYA-modellerna använder en cirka 11 mm bredd, 5,6 mm inre bredd och 0,8 mm ståltjocklek. CCP-32 är cirka 14,3 mm hög, medan CCP-33 är cirka 13 mm hög.
Nej. En större rulle kan minska omladdningsfrekvensen, men maskinhastigheten beror på produktionsutrustning, automation, trådkonfiguration, verktygs- och driftsinställningar.
Inget fästelement kan garantera oavbruten matning under alla förhållanden. Korrekta dimensioner, sortering, matningsinställningar, maskinskick och underhåll är viktiga för tillförlitlig drift.
Ja. Kör klämman på själva produktionsmaskinen och utvärdera matning, positionering, förslutningsform och foghållning innan fullvolymproduktion.
Ange erforderlig kvantitet, maskinmärke och modell, befintlig clipsreferens, fjäder- eller tråddiametrar, applikation, aktuell clipsritning eller prov- och destinationsmarknad.
KYA levererar CCP-32 galvaniserade resårmadrassklämmor med 10 000 clips per rulle till madrasstillverkare, innerfjäderfabriker, tillverkare av stoppade möbel, tillverkare av bilsäten, fabriker av trådprodukter och distributörer av industriella fästelement. Skicka din maskinmodell, befintliga clipsreferens, tråddimensioner, applikation och erforderlig kvantitet för att bekräfta lämplig clipkonfiguration.
KYA listar CCP-32-rullen som 10 000 clips och cirka 15,5 kg per rulle , gjord av höghållfast galvaniserat stål. Rullkvantiteter kan skilja sig åt mellan leverantörer och clipsystem; bekräfta klämman, rullantalet och vikten när du korshänvisar till ett annat märke.
Den listade MOQ är en pall, vanligtvis 20–30 rullar ; mindre beställningar kan accepteras. Gratis prover finns tillgängliga med fraktuppsamling. Bekräfta aktuell provtillgänglighet, pallkvantitet och leveransvillkor med offerten.
