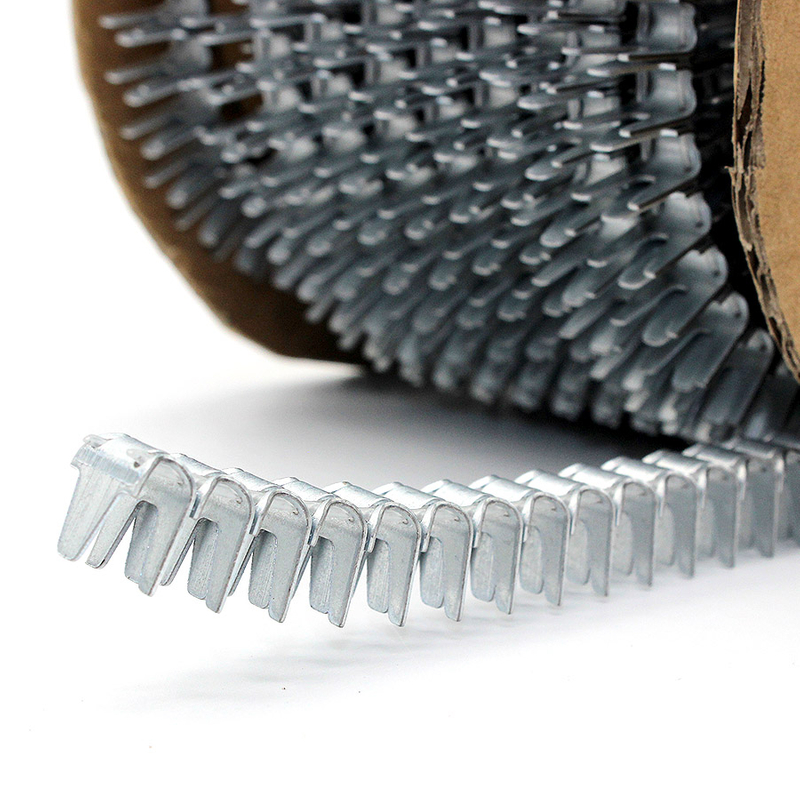

KYA CCP-32 ロールマットレスクリップ は、互換性のあるマットレス、インナースプリング、家具、ワイヤー製品製造装置用に連続ロール形式で供給される亜鉛メッキ鋼製クリンチング クリップです。現在の CCP-32 仕様では、クリップ幅約 11 mm、内側幅 5.6 mm、高さ 14.3 mm、材料厚さ 0.8 mm が使用されています。.
各ロールには 10,000 個のクリップが含まれており 、重量は約 15.5 kgです。連続フィード形式は、互換性のあるロールフィード装置でスプリング ワイヤ、ステー ワイヤ、ボーダー ワイヤ、またはフレーム ワイヤを繰り返しクリンチする必要がある生産環境に適しています。
一般的な用途には、スプリング マットレスの製造、ボンネル スプリング ユニット、インナースプリング ボーダー ワイヤー アセンブリ、紙巻きワイヤー固定、ソファ スプリングの製造、およびその他の互換性のあるワイヤーとワイヤーまたはワイヤーとスプリングの接続が含まれます。
ロールあたり 10,000 個のクリップ: 互換性のある生産クリンチング システム向けの連続ロール供給。
11 mm クリップ幅: 互換性のあるマットレスとワイヤー接続用のコンパクトな M46 ファミリ プロファイル。
内幅 5.6 mm: スプリング ワイヤー、ステイ ワイヤー、ボーダー ワイヤー、またはフレーム ワイヤーの組み合わせに合わせて設計されています。
高さ 14.3 mm: CCP-32 固有のプロファイルは、クリンチング ヘッドとクロージング ダイに一致する必要があります。
鋼厚 0.8 mm: 繰り返しの工業用クリンチングに適した成形鋼構造。
亜鉛メッキ表面: 保管、製造、および通常の屋内使用時の腐食防止のための亜鉛コーティングされたスチール。
ロールフィード形式: 丁合されたクリンチ クリップを連続的にフィードできる機器向けに設計されています。
複数のスプリング用途: 互換性のあるインナースプリング、ボンネル、ソファスプリング、その他のワイヤー製品アセンブリに適しています。
| パラメータ | 仕様 |
|---|---|
| モデル | CCP-32 |
| ファスナータイプ | ロールフィードマットレス/クリンチングクリップ |
| シリーズクラス | M46 タイプ クリップ ファミリ |
| クリップ幅 | 約11mm |
| 内側の幅 | 約5.6mm |
| 身長 | 約14.3mm |
| 材料の厚さ | 約0.8mm |
| 材料 | 鋼鉄 |
| 表面 | 亜鉛メッキ |
| フィード形式 | 連続ロール |
| ロールあたりのクリップ数 | 10,000個 |
| ロールあたりのおおよその重量 | 15.5kg |
| 代表的な用途 | スプリング マットレス、ボンネル ユニット、インナースプリング ボーダー ワイヤー、ステイ ワイヤー、ソファ スプリング、および互換性のあるワイヤー アセンブリ |
クリンチング クリップは、モデル名だけではなく、完全な形状によって選択する必要があります。クリップの幅、内側の開口部、高さ、スチールの厚さによって、ファスナーがワイヤー コンポーネントの周囲にどのように適合するか、および締め金型内でどのように形成されるかが決まります。
| ディメンション | CCP-32 | 選択の重要性 |
|---|---|---|
| クリップ幅 | 11mm | クリップ ガイド、クリンチング ヘッド、およびワイヤ接続の周囲の利用可能なスペースと一致する必要があります。 |
| 内側の幅 | 5.6mm | 閉じる前にワイヤ コンポーネントの周囲に利用可能な開口部を決定します。 |
| 身長 | 14.3mm | クリンチ前のプロファイルと完成した閉鎖に影響します。 |
| 厚さ | 0.8mm | 閉じたクリップの成形動作と機械的特性に影響します。 |
現在の KYA CCP-32 構成には、 ロールごとに 10,000 個のクリップが含まれています。大きな連続ロールにより、繰り返し生産中にオペレーターや自動装置が短いクリップストリップを交換するために停止する頻度が減ります。
ロール容量だけで生産速度が決まるわけではありません。実際の生産量は、クリンチングマシン、フィードシステム、ワイヤ構成、工具、機械設定、生産プロセスによって異なります。
特徴的な CCP-32 構成は、材料厚さ約 0.8 mm の亜鉛メッキ鋼を使用しています。亜鉛コーティングされた表面は、保管、加工、および通常の屋内家具やマットレスの使用中に、コーティングされていないスチールと比較して腐食から保護されます。
亜鉛メッキ鋼は完全に錆びないとは言えません。腐食性能は、保管条件、湿度、化学物質、コーティングの状態、最終使用環境によって異なります。
CCP-32 は、 スプリングマットレスおよびインナースプリングクリンチング用途に適しています。 製造中にワイヤーコンポーネントを機械的に接続する必要がある、互換性のある
マットレスの構造に応じて、接続にはスプリング ワイヤー、ステー ワイヤー、ボーダー ワイヤー、フレーム ワイヤー、または紙で包まれたワイヤーが含まれる場合があります。クリップは、選択したワイヤの組み合わせの上に配置され、クリンチ装置によって閉じて形成されます。
ボンネルおよびその他の相互接続されたインナースプリング ユニットには、マットレスの製造中に機械的なクリンチが必要な場合があるいくつかのワイヤー コンポーネントが含まれています。 CCP-32 は、この種のスプリングおよびワイヤ接続に使用されるクリップ ファミリに属します。
スプリングユニットの構造はマットレスメーカーによって異なります。留め具を変更する前に、スプリング ワイヤーの直径、ボーダー ワイヤーまたはステー ワイヤーの直径、および既存のクリップの仕様を確認してください。
ロールフィード クリンチ クリップの確立された用途の 1 つは、インナースプリング ユニットの周囲のコイルに境界線を取り付けることです。ボーダーワイヤーは、完成したスプリングアセンブリの周囲を形成し、補強するのに役立ちます。
自動周囲クリッピングの場合、クリップのプロファイルは、生産機械のボーダー ワイヤの直径、スプリング ワイヤの直径、フィード レールおよびクリンチング ダイと一致する必要があります。
M46 ファミリのクリップは、家具やマットレスのアセンブリに紙で巻いたワイヤー、ステー ワイヤー、スプリング ワイヤーを固定するためにも使用されます。
ステイワイヤーは、複数のバネ要素を接続または安定させるのに役立ちます。正しいクリップの選択は、組み合わせたワイヤの直径と、クリンチング ツールによって生成される閉鎖プロファイルによって異なります。
CCP-32 は、ソファの座面や布張りの家具のスプリング アセンブリに使用される、より広範なワイヤー クリンチング ファミリーにも属します。これらの用途には、スプリング ワイヤ、ステイ ワイヤ、およびフレーム ワイヤ接続が含まれる場合があります。
家具メーカーは、商用モデルの指定だけから選択するのではなく、クリップを実際のスプリングとサポートワイヤーの寸法に一致させる必要があります。
M46 スタイルのクリンチ クリップは、2 つ以上のワイヤ コンポーネントが機械的にクリンチ接続を必要とする互換性のある自動車シートおよびフォームド ワイヤ アセンブリでも使用されます。
自動車アプリケーションでは通常、コンポーネント固有の図面と承認された製造ツールが使用されます。使用前に、クリップの寸法、材質、完成したクロージャーを必要なアセンブリ仕様と照らし合わせて確認してください。
CCP-32 は、より正確には、 ロールフィード マットレスとインナースプリング クリンチ クリップとして説明されます。スプリング アセンブリにおける互換性のあるワイヤ対ワイヤ接続およびワイヤ対スプリング接続に使用されます。
個々のポケットスプリングマットレスは、生地とポケットの接着やその他の組み立てプロセスなど、さまざまな製造方法を使用できます。したがって、CCP-32 はマットレスクリップであるという理由だけで、すべての自動ポケットスプリング生産ラインに適合すると想定すべきではありません。
CCP-32 は、KYA の M46 マットレス クリップ ファミリに属します。このファミリーには、さまざまなワイヤ サイズ、ジョイント形状、生産設備に対応するストリップ フィードとロール フィードの両方のオプションが含まれています。
| モデル | 幅 | 内側幅 高 | さ | 厚さ | 梱包 |
|---|---|---|---|---|---|
| CL-13 | 11mm | 6.2mm | 12mm | 0.8mm | 10,000個/カートン |
| CL-14 | 11mm | 6.2mm | 13.5mm | 0.8mm | 10,000個/カートン |
| CL-16 | 11mm | 6.2mm | 14.5mm | 0.8mm | 10,000個/カートン |
| CL-18 | 11mm | 6.2mm | 15mm | 0.8mm | 10,000個/カートン |
| CCP-32 | 11mm | 5.6mm | 14.3mm | 0.8mm | 10,000個/ロール |
| CCP-33 | 11mm | 5.6mm | 13mm | 0.8mm | 10,000個/ロール |
| パラメータ | CCP-32 | CCP-33 |
|---|---|---|
| 幅 | 11mm | 11mm |
| 内側の幅 | 5.6mm | 5.6mm |
| 身長 | 14.3mm | 13mm |
| 厚さ | 0.8mm | 0.8mm |
| 形式 | ロール | ロール |
| パッキング | 10,000クリップ/ロール | 10,000クリップ/ロール |
CCP-32 と CCP-33 は公称幅、内側幅、鋼厚が同じですが、高さが異なるため、自動的に交換可能として扱うべきではありません。
| フォーマット | 供給方法 | マシンに関する考慮事項 |
|---|---|---|
| CCP-32 / CCP-33 | 連続ロール | 互換性のあるロールフィード装置、ガイド、クリンチング ヘッドが必要です。 |
| CL-13 / CL-14 / CL-16 / CL-18 | ストリップフィードクリップ | 互換性のあるストリップ マガジンとクリップツールの構成が必要です。 |
ロールフィード クリップとストリップ フィード クリップは、同じ M46 ファミリに属しているという理由だけで置き換えるべきではありません。供給システムは完全なファスナー仕様の一部です。
CCP-32 などの商品名は複数のクリップ メーカーで使用されていますが、対応する寸法やロール数は異なる場合があります。したがって、モデル名は直接の互換性を証明するものではなく、出発点として扱う必要があります。
| 参考 | 公開寸法 | 公開ロール数 | 選択ガイダンス |
|---|---|---|---|
| KYA CCP-32 | 幅11mm、内径5.6mm、高さ14.3mm、厚さ0.8mm | 10,000/ロール | この KYA 製品を評価する際には、これらの寸法を使用してください。 |
| ハートコ CCP-32 クラス | 刊行当時のサイズ 約幅7/16インチ × 高さ35/64インチ × 開口部13/64インチ | ロール数はサプライヤーの仕様によって異なります | CCP-32 名のみから置き換えないでください。実際のクリップとツールを比較します。 |
| バーテックス 88A22R | 長さ 0.88インチ × 幅 7/16インチ × 開口部 0.22インチ | 12,300/ロール | 関連するロール クリンチのリファレンス。交換前に高さ、照合、工具を確認してください。 |
Vertex 88A22R は、公称の確立されたロールフィード ProClinch ファスナーです 幅 7/16 インチ、開口部 0.22 インチ。 Vertex はロールあたり 12,300 個のクリップを発行し、互換性のあるロールフィード装置でこのファスナーを使用します。
文書化されたアプリケーションの 1 つは、インナースプリング ユニットの周囲コイルへのボーダー ワイヤーの自動取り付けです。これは、ロールフィードマットレスクリップを評価する購入者にとって有用なアプリケーションリファレンスを提供しますが、KYA CCP-32 との直接的な寸法互換性は確立されていません。
CCP-32 は、互換性のあるロールフィード クリップ プロファイル用に設計された機器でのみ使用してください。単にマットレス クリンチャーまたは自動スプリング機械として説明されている機械は、互換性を確認するには十分ではありません。
| マシンマッチング項目 | 確認事項 |
|---|---|
| 機械のブランドとモデル | 正確なクリンチング マシンまたは生産ライン モデルを提供します。 |
| フィード形式 | 装置が連続ロールフィード クリップを受け入れていることを確認します。 |
| クリップ幅 | KYA CCP-32：約11mm。 |
| 内側の幅 | KYA CCP-32：約5.6mm。 |
| 身長 | KYA CCP-32：約14.3mm。 |
| 厚さ | KYA CCP-32：約0.8mm。 |
| クリップガイド | ロールクリップをクリンチングヘッドに正しく導く必要があります。 |
| 型締め | ワイヤ接続の周囲に必要な閉じたプロファイルにクリップを形成する必要があります。 |
| 線径 | スプリングワイヤー、ボーダーワイヤー、ステイワイヤー、フレームワイヤーの寸法を確認してください。 |
取り付け中にクリンチ クリップが形成されます。したがって、信頼性の高い性能は、クリップ、ワイヤ、工作機械との関係に依存します。
クリップのサプライヤーを変更する前に、実際の生産装置で CCP-32 を実行し、送り、クリップの位置、閉じた形状、接続保持の仕上がりを検査してください。
マシンの稼働時間と接続の一貫性が重要な場合、同様の商用リファレンスまたは公称幅は実稼働トライアルに代わるものではありません。
ロールは CCP-32 クリップを機械のクリンチング ヘッドに送ります。選択したワイヤ コンポーネントは開いたクリップ プロファイル内に配置され、その後ツールが接続の周囲にクリップを形成します。
完成したクリップは、望ましくない動き、不完全な閉鎖、過度のワイヤ変形を生じることなく、意図したワイヤの組み合わせの周囲で一貫して閉じる必要があります。
| ご注文情報 | ご提供いただくもの |
|---|---|
| 現在のファスナー | CCP-32、既存のサプライヤー コード、図面または物理的なクリップ サンプルを提供します。 |
| 機械 | 正確な機械のブランドとモデルを提供します。 |
| フィードシステム | 連続ロール給紙動作を確認します。 |
| クリップの寸法 | 幅11mm、内幅5.6mm、高さ14.3mm、厚み0.8mmを確認します。 |
| ワイヤーの組み合わせ | スプリング、ステー、ボーダー、フレーム、または紙で巻かれたワイヤーの直径を提供します。 |
| 応用 | インナースプリングマットレス、ボンネルユニット、ソファスプリング、自動車シート、その他のアセンブリを指定してください。 |
| 量 | 必要なロール数または年間総消費量を入力してください。 |
CCP-32 は、連続ロールフィード亜鉛メッキ鋼製クリンチング クリップで、マットレス、家具、および関連するワイヤー製品の製造における互換性のあるワイヤー対ワイヤー接続およびワイヤー対スプリング接続に使用されます。
現在の KYA 仕様は、 幅約 11 mm、内幅 5.6 mm、高さ 14.3 mm、厚さ 0.8 mmです。.
現在の KYA 構成には、 ロールごとに 10,000 個のクリップが含まれています.
現在の KYA 製品仕様には、おおよそのロール重量が 15.5 kgと記載されています。.
特徴的な CCP-32 構成は、材料厚さ約 0.8 mm の亜鉛メッキ鋼から製造されています。
はい。スプリング マットレスとインナースプリング ワイヤ アセンブリは、クリップの寸法と工作機械がワイヤ接続に適合する場合、このクラスのクリンチング クリップの主な用途です。
はい、スプリング、ステイワイヤー、またはボーダーワイヤーの寸法が CCP-32 プロファイルに適している互換性のある Bonnell アセンブリで使用できます。
ロールフィード クリンチ クリップは、このタイプの接続に広く使用されています。 CCP-32を選択する前に、ボーダー線径、コイル線径、締め金型を確認してください。
No. CCP-32 は、マットレスとインナースプリングのクリンチング クリップとして分類するのが適切です。ポケットスプリングシステムは異なる製造方法を使用しているため、特定の生産ラインに対して適合性を確認する必要があります。
はい、紙巻きワイヤーとステイワイヤー固定は、M46 マットレスと家具クリップ ファミリ内で確立されたアプリケーションです。
はい、ワイヤーの直径とクリンチング装置が CCP-32 の形状と一致する互換性のあるソファ スプリングとサポート ワイヤー アセンブリで使用できます。
M46 ファミリのクリンチング クリップは、互換性のある自動車シート ワイヤ アセンブリで使用されます。自動車の生産は、承認されたコンポーネントの図面と指定された工具に従う必要があります。
いいえ。CCP-32 商用リファレンスは、公表されているさまざまな寸法とコイル数量で使用されています。ブランド間で交換する前に、クリップの形状と工作機械を完全に一致させてください。
これらは関連するロールフィード クリンチングのリファレンスですが、公開されている仕様は同一ではありません。 Vertex 88A22R には、独自の寸法、ロール数、工具要件があります。交換する前に実際のファスナーを確認してください。
いいえ。マットレス クリンチング マシンでは、さまざまなクリップ プロファイル、ロール形式、フィード レール、クロージング ダイスが使用されます。互換性は、正確な機械モデルと既存のファスナー仕様を使用してチェックする必要があります。
自動的ではありません。 CCP-32は連続ロールとして供給されます。ストリップフィード CL シリーズ クリップでは、基本的な寸法が似ている場合でも、異なるマガジンとフィード システムが必要です。
どちらの KYA モデルも、幅約 11 mm、内幅 5.6 mm、鋼厚 0.8 mm を使用しています。 CCP-32 の高さは約 14.3 mm、CCP-33 の高さは約 13 mm です。
いいえ。ロールを大きくするとリロード頻度を減らすことができますが、機械の速度は生産設備、自動化、ワイヤ構成、工具、操作設定によって異なります。
あらゆる条件下で中断のない供給を保証できるファスナーはありません。信頼性の高い動作には、正しい寸法、照合、フィード設定、機械の状態、メンテナンスが重要です。
はい。大量生産の前に、実際の生産機械でクリップを実行し、供給、位置決め、クロージャーの形状、およびジョイントの保持を評価します。
必要な数量、機械のブランドとモデル、既存のクリップのリファレンス、スプリングまたはワイヤの直径、用途、現在のクリップの図面またはサンプル、および仕向け先の市場を提供します。
KYA は、マットレス メーカー、インナースプリング工場、布張り家具メーカー、自動車シート メーカー、ワイヤー製品工場、工業用ファスナー販売業者向けに、 1 ロールあたり 10,000 個のクリップが付いた CCP-32 亜鉛メッキ スプリング マットレス クリップ ロール を供給しています。マシンモデル、既存のクリップリファレンス、ワイヤ寸法、アプリケーション、および必要な数量を送信して、適切なクリップ構成を確認します。
KYA は、CCP-32 ロールを 10,000 個のクリップとロールあたり約 15.5 kgとしてリストしており、高張力亜鉛メッキ鋼製です。ロールの数量はサプライヤーとクリップ システムによって異なる場合があります。別のブランドを相互参照する場合は、クリップのラベル、ロール数、重量を確認してください。
記載されているMOQは 1パレットで、通常は20〜30ロールです。少量の注文も受け付ける場合があります。無料サンプルは着払いでご利用いただけます。現在のサンプルの在庫状況、パレットの数量、出荷条件を見積書で確認します。
