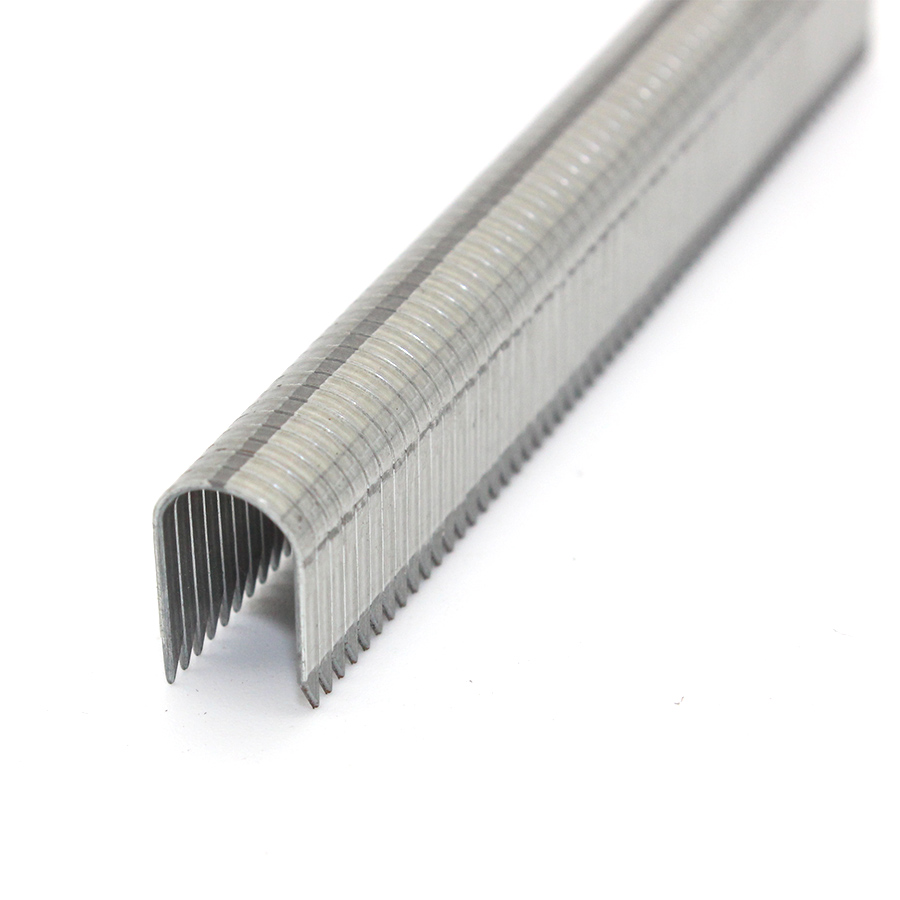

Sponky s kulatou korunkou KYA T25 jsou určeny pro upevnění nízkonapěťových vodičů a kabelů na vhodné montážní povrchy. Kruhová korunka o průměru 7,6 mm kopíruje profil kabelu a poskytuje volný prostor kolem nízkonapěťových kabelů při použití správné velikosti sponek a instalační hloubky.
Řada T25 je k dispozici s délkou nohou 10 mm, 12 mm a 14 mm a používá galvanizovaný ocelový drát. Mezi typické profesionální aplikace patří komunikační kabel, koaxiální kabel, kabel termostatu, kabel zvonku, kabeláž alarmu a senzoru, kabel reproduktorů a další nízkonapěťové instalace.
| Typ produktu | Kulatá korunka kabelová svorka |
| Série | Řada T25 |
| Kód produktu | KYA-T25 |
| Šířka koruny | 7,6 mm (nominální 5/16') |
| Průměr drátu | 1,2 mm |
| Dostupné délky nohou | 10 mm, 12 mm, 14 mm |
| Materiál | Ocelový drát |
| Dokončit | Pozinkované |
| Bod | Chisel Point |
| Obal | 1000 ks / krabice |
| Aplikace | Nízkonapěťové upevnění vodičů a kabelů |

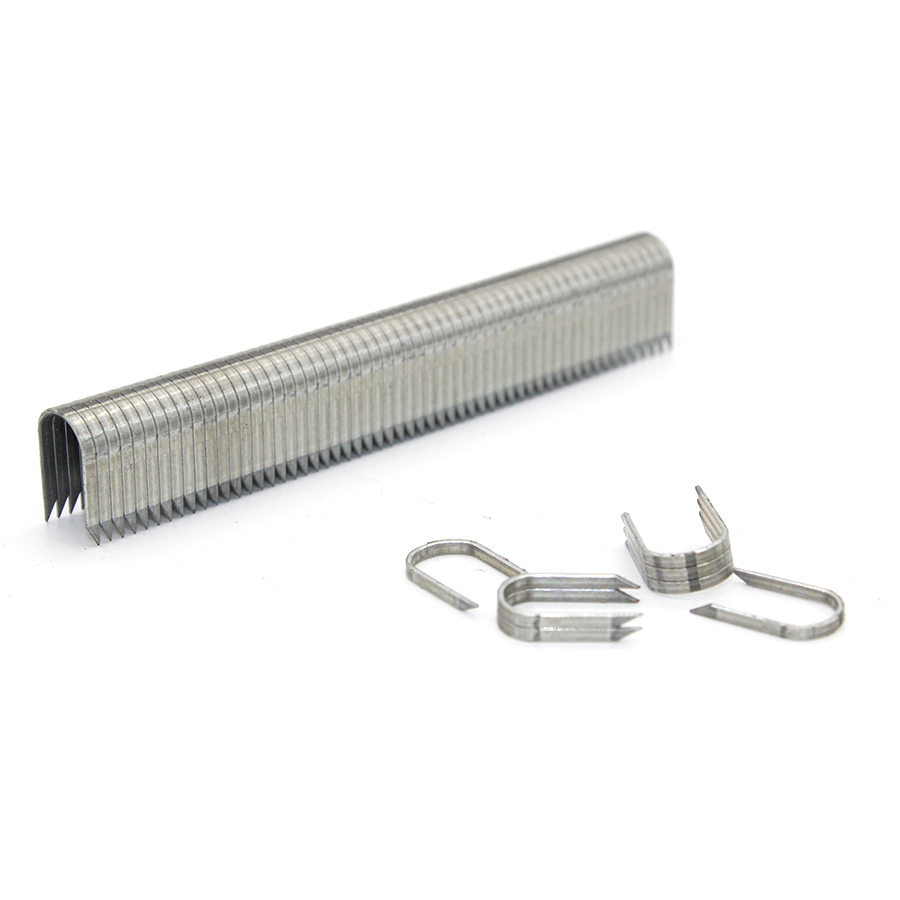

Zakřivená korunka je určujícím znakem kabelové spony T25. Na rozdíl od konvenční ploché korunkové spony poskytuje kulatý profil prostor pro kabel pod korunkou a při správné instalaci je spojovací prvek vhodný pro vedení nízkonapěťových kabelů.

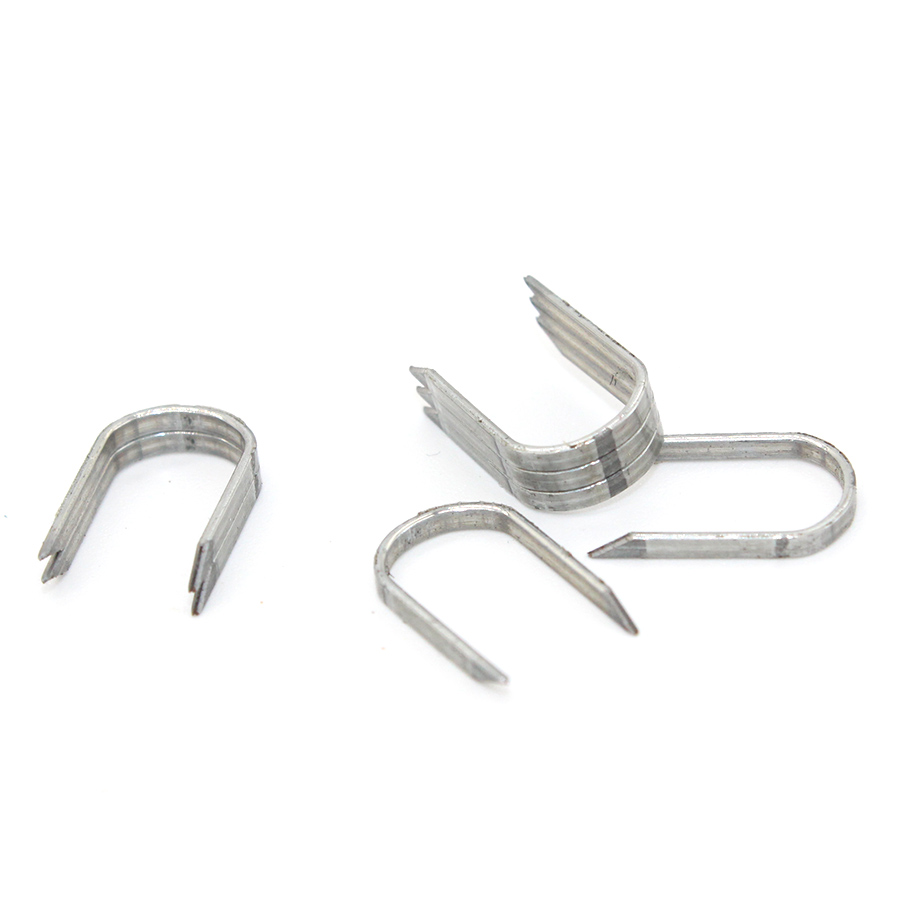

Kruhová korunka o průměru 7,6 mm je tvarována pro upevnění drátů a kabelů spíše než pro běžné sešívání plochých materiálů. Zakřivený profil poskytuje volný prostor kolem kompatibilního nízkonapěťového kabelu a pomáhá umístit upevňovací prvek přes kabel během instalace.
K dispozici jsou tři délky nohou, takže profesionální kupující si mohou vybrat upevňovací prvek podle instalace kabelu, montážního povrchu a požadované hloubky proniknutí. Správná délka by měla být zvolena podle skutečných podmínek instalace.
Pozinkovaná povrchová úprava zajišťuje ochranný pozinkovaný povrch ocelového spojovacího prvku. Vhodnost povrchové úpravy by měla být potvrzena podle prostředí instalace a požadavků projektu.

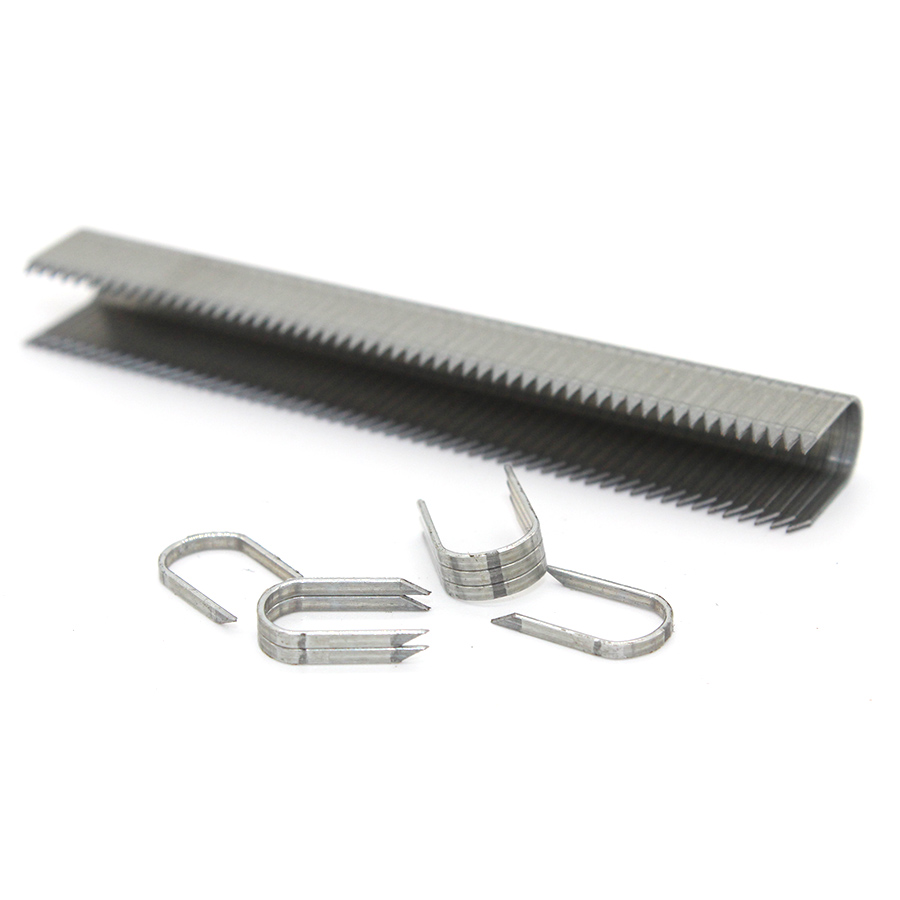

Nohy sponek využívají konfiguraci hrotu sekáče, která napomáhá pronikání do vhodných upevňovacích podkladů a zajišťuje konzistentní unášení při použití s kompatibilním sešívacím nástrojem T25.
KYA uvádí řadu T25 na 1 000 svorek na krabici, díky čemuž je produkt vhodný pro distributory, podniky s elektrickými dodávkami, instalační firmy a další profesionální nákupčí vyžadující kabelové svorky v množství.
Všechny tři verze KYA T25 používají stejnou kulatou korunku 7,6 mm a uvedený průměr drátu 1,2 mm. Hlavním rozdílem je délka nohou.
| Položka | Délka nohy | korunky | Průměr | Povrchová úprava | Balení |
|---|---|---|---|---|---|
| T25/10 | 10 mm | 7,6 mm | 1,2 mm | Pozinkované | 1000 ks / krabice |
| T25/12 | 12 mm | 7,6 mm | 1,2 mm | Pozinkované | 1000 ks / krabice |
| T25/14 | 14 mm | 7,6 mm | 1,2 mm | Pozinkované | 1000 ks / krabice |
Kulaté korunkové spony T25 jsou určeny pro upevnění vodičů a kabelů nízkého napětí. Typické aplikace zahrnují komunikační, řídicí, alarmové a audio kabeláž, kde je specifikována kompatibilní kulatá korunková kabelová svorka.
Síťový kabel CAT5 a CAT6
Koaxiální kabel RG59 a RG6
Telefonní a komunikační drát
Drát termostatu
Elektroinstalace domovního zvonku
Elektroinstalace bezpečnostního alarmu
Kabeláž snímače
Elektroinstalace pohonu garážových vrat
Reproduktor a audio kabel
Nízkonapěťový osvětlovací kabel
Před upevněním vždy zkontrolujte průměr kabelu, velikost spony a instalační hloubku. Netlačte sponku tak pevně, aby došlo k přiskřípnutí, proříznutí nebo viditelné deformaci pláště kabelu.
Konvenční sponka s plochou korunkou je určena především pro upínání plochých materiálů. Kabelová sponka s kulatou korunkou využívá zakřivený horní profil, který přesněji kopíruje tvar drátu nebo kabelu.
| Funkce | T25 sponka s kulatou korunkou | Obecná sponka s plochou korunkou |
|---|---|---|
| Tvar koruny | Zakřivený profil | Plochý profil |
| Primární účel | Upevnění drátu a kabelu | Obecné upevnění materiálu |
| Vůle kabelů | Navrženo tak, aby poskytovalo prostor kolem kompatibilního kabelu | Není speciálně tvarován pro kulatý kabel |
| Produkt na této stránce | 7,6mm série T25 | Nelze použít |
Sponky řady KYA T25 jsou navrženy pro sešívací nástroje, které přijímají formát kulaté korunky T25. Arrow T25 je široce používaná profesionální nízkonapěťová sešívačka drátů a kabelů v této řadě spojovacích prvků.
Nástroje kompatibilní s T25 jsou navrženy k umístění zakřivené korunkové spony na drát nebo kabel. Před zakoupením náhradních spojovacích prvků ověřte model nástroje, akceptovanou délku spony T25 a specifikaci zásobníku.
| Řada spojovacích prvků | T25 |
| Styl spojovacího materiálu | Kulatá korunka kabelová svorka |
| Šířka koruny KYA | 7,6 mm |
| Rozsah délky nohou KYA | 10–14 mm |
| Typ nástroje | Nízkonapěťová sešívačka drátů a kabelů kompatibilní s T25 |
| Před objednáním | Potvrďte model nástroje a přijatou délku ramena spony |
KYA dodává skobu T25 s kulatou korunkou v délkách nohou 10 mm, 12 mm a 14 mm. Výběr závisí spíše na kabelu, montážním podkladu a požadované hloubce průniku než na samotném průměru kabelu.
Nejkratší délka nohou v této řadě KYA T25. Lze jej zvážit tam, kde je vyžadován kratší spojovací prvek a montážní materiál poskytuje dostatečnou hloubku přidržení.
Mezidélka ramene poskytuje další možnost pro instalační firmy a distributory, kteří vyžadují sponku T25 mezi 10 mm a 14 mm verzí.
Nejdelší délka nohavic uvedená v této řadě KYA T25. Lze jej zvolit tam, kde je vyžadována dodatečná penetrace upevňovacího prvku a kde je vhodný montážní podklad.
Pro přesné přizpůsobení produktu a cenovou nabídku uveďte požadovanou délku nohy T25, nákupní množství, model nástroje a místo dodání. Profesionální kupující by také měli s dotazem uvést jakékoli požadavky na balení nebo jiné nákupní požadavky.
| Kód produktu | KYA-T25 |
| Dostupné velikosti | T25/10, T25/12, T25/14 |
| Koruna | 7,6 mm kulatá korunka |
| Dokončit | Pozinkované |
| Balení | 1000 ks / krabice |
| Informace o poptávce | Velikost spony, model nástroje, množství, aplikace a místo určení |
V aktuálních informacích o produktu je uvedena vzorková krabice o 1 000 kusech s dopravou hrazenou příjemcem, minimální objednací množství 50 krabic (jedna paleta) a možnosti označení OEM. Při žádosti o cenovou nabídku potvrďte dostupnost vzorku, dopravu, aktuální MOQ a požadavky na značku.
Kulaté korunkové spony T25 jsou určeny především pro upevnění nízkonapěťových vodičů a kabelů. Typické aplikace zahrnují komunikační kabel, koaxiální kabel, kabeláž termostatu, kabel zvonku, kabeláž alarmu, kabel reproduktoru a podobné nízkonapěťové instalace.
KYA uvádí 7,6 mm kulatou korunku pro tuto řadu T25. Zakřivená korunka je navržena tak, aby pasovala na kompatibilní drát nebo kabel, spíše než aby upínala plochý materiál.
Řada KYA T25 uvedená na této stránce zahrnuje délky noh 10 mm, 12 mm a 14 mm, označené jako T25/10, T25/12 a T25/14.
Svorky s kulatou korunkou T25 se běžně používají pro nízkonapěťové komunikační kabely, včetně kompatibilních instalací CAT5 a CAT6. Před výběrem spony a nastavením hloubky zarážení je třeba zkontrolovat rozměry kabelu a požadavky na instalaci.
Ano, spony s kulatou korunkou typu T25 se běžně používají s kompatibilním nízkonapěťovým koaxiálním kabelem, jako je RG59 a RG6. Vždy si ověřte vnější průměr skutečného kabelu a vyhněte se přebití spony na plášť kabelu.
Systémy sešívání nízkonapěťových kabelů T25 jsou běžně specifikovány pro dráty a kabely do průměru přibližně 1/4 palce. Skutečné uložení závisí na konstrukci kabelu, rozměrech spony a hloubce instalace, proto je třeba kabel před instalací zkontrolovat.
Použijte sešívací pistoli navrženou pro řadu T25. Arrow T25 je zavedená nízkonapěťová sešívačka drátů a kabelů využívající kulaté korunkové sponky typu T25. Před objednáním náhradních sponek si ověřte přesný model nástroje a přijatou délku sponek.
Zakřivená korunka sleduje obecný profil kulatého drátu a kabelu a poskytuje prostor přes kompatibilní kabel. Ploché korunkové spony jsou primárně určeny pro ploché materiály a nejsou nezbytně vhodnou náhradou za specifikovanou kabelovou sponu.
Použijte kompatibilní sešívací nástroj T25 a vyberte správnou délku nohy pro montážní povrch. Zasuňte sponku dostatečně bezpečně, aby držela kabel a ponechte dostatečnou vůli, aby nedošlo k přiskřípnutí, proříznutí nebo viditelné deformaci pláště kabelu.
Aktuální specifikace produktu KYA uvádí 1 000 sponek na krabici.
Uveďte požadovanou velikost T25, množství, model sešívací pistole, aplikaci a místo určení. Odkaz na KYA-T25 spolu s T25/10, T25/12 nebo T25/14 pomáhá identifikovat požadovaný spojovací prvek.
