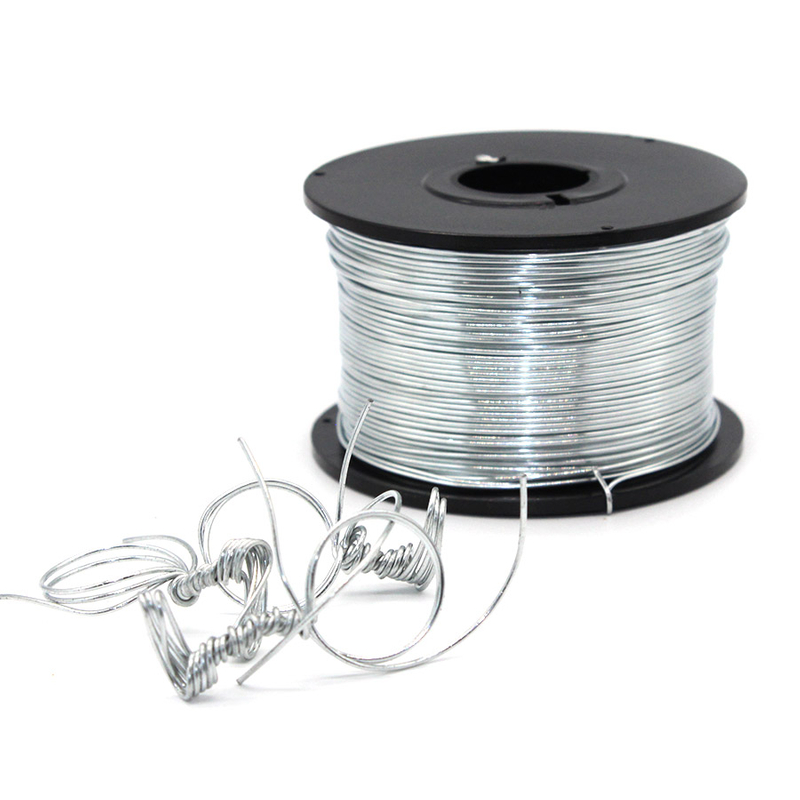

KYA 0,80 mm Automatic Raudoituksen sidontalanka on 21 gaugen galvanoitu vähähiilinen terässidontalanka, joka toimitetaan 100 metrin keloilla yhteensopiville automaattisille raudoitustankojen sidontatyökaluille. Jokainen kela painaa noin 0,4 kg ja on suunniteltu toistuvaan betonielementtien, perustusten, siltojen, tukiseinien ja muiden teräsbetonirakenteiden raudoitussidontaan.
Lanka on valmistettu Q195 galvanoidusta vähähiilisestä teräksestä, jonka lueteltu vetolujuus on 420 MPa, myötöraja 330 MPa ja venymä 17 %. Langan halkaisijan, taipuisuuden ja pinnan kunnon yhdistelmä on tarkoitettu tukemaan tasaista syöttöä, taivutusta ja kiertämistä yhteensopivissa sidontakoneissa.
KYA listaa tämän kelan vanhoille MAX RB392-, RB395-, RB397- ja RB213-tyyppisille sovelluksille. Automaattiset raudoitustangon sidontatyökalut käyttävät mallikohtaisia keloja ja kelan geometriaa, joten ostajien tulee varmistaa työkalun tarkka malli ja kelan mitat ennen alkuperäisen kulutusosan vaihtamista.
| Erittely | Yksityiskohdat |
| Tuote | Automaattinen Raudoituksen sidontalanka |
| Langan halkaisija | 0,80 mm |
| Lankamittari | 21 mittari |
| Pituus per kela | 100m |
| Paino per kela | Noin 0,4 kg |
| Materiaali | Q195 vähähiilinen teräs |
| Pinta | Galvanoitu |
| Vetolujuus | 420 MPa |
| Tuottovoima | 330 MPa |
| Pidentymä | 17 % |
| KYA-referenssisiteet kelaa kohden | Noin 120–190 sidettä, riippuen työkalusta ja siteen kokoonpanosta |
| KYA-viittaustyökalumallit | MAX RB392, RB395, RB397, RB213 |
| Tyypilliset sovellukset | Betonielementit, perustukset, sillat, tukiseinät, lattiat ja raudoitushäkit |
Yhden rullan tuottamien siteiden määrä ei ole kiinteä. Langankulutus muuttuu työkalun mallin, kääreiden määrän, raudoituksen halkaisijan ja raudoituksen leikkauskohdan koon mukaan.
Langan nimellishalkaisija on 0,80 mm, mikä vastaa monien tavanomaisten automaattisten raudoitusten sidontajärjestelmien käyttämää lankaluokkaa 21.
Langan halkaisija on vain yksi yhteensopivuusparametri. Kelan ulkohalkaisijan, navan geometrian, langan reitin, rullan leveyden ja sidontatyökalun syöttöjärjestelmän on myös vastattava toisiaan, ennen kuin vaihtokelaa käytetään.
Jokainen KYA-kela on listattu 100 metriin 0,80 mm lankaa, jonka nettopaino on noin 0,4 kg. Tämä muoto on tarkoitettu toistuviin automaattisiin sidontasovelluksiin, joissa valmiiksi kelattu kela ladataan suoraan yhteensopivaan raudoitustangon sidontakoneeseen.
Kun vaihdat toisen valmistajan kelaa, vertaa sekä langan pituutta että kelan mittoja. Erilaiset automaattiset sidontajärjestelmät voivat käyttää samanlaisia lankojen halkaisijoita, mutta vaativat erilaisia kelarakenteita.
KYA määrittelee tälle automaattiselle sidontalangalle Q195 vähähiilisen teräksen. Vähähiilistä lankaa käytetään, koska kiinnikkeen täytyy taipua ja kiertyä toistuvasti automaattisen sidontajakson aikana ilman liiallista haurautta.
Galvanoitu pinta lisää korroosiosuojaa alla olevaan teräkseen ja tarjoaa sileän viimeistellyn pinnan käsittelyä ja syöttöä varten yhteensopivien laitteiden kautta.
Galvanoitua lankaa ei pidä automaattisesti käsitellä sopivana jokaiseen erittäin syövyttävään, merelliseen tai kemiallisesti alttiina olevaan ympäristöön. Jos pitkäkestoinen korroosiokyky on kriittinen, varmista määritellyt pinnoitteen ja projektin vaatimukset ennen tilaamista.
| Mekaaninen ominaisuus | KYA Listed Value | Relevance |
|---|---|---|
| Vetolujuus | 420 MPa | Viitelangan vahvuus ennen murtumaa vetokuormituksen alaisena. |
| Tuottovoima | 330 MPa | Vertailupiste, josta pysyvä muodonmuutos alkaa. |
| Pidentymä | 17 % | Ilmaisee lueteltua taipuisuutta, joka on käytettävissä taivutukseen ja kiertämiseen. |
Mekaanisten ominaisuuksien arvot tulee ottaa huomioon yhdessä langan halkaisijan, pinnan kunnon ja kelan laadun kanssa. Sertifioituja mekaanisia ominaisuuksia vaativissa projekteissa pyydä tilauksen mukana soveltuva tuotanto- tai testidokumentaatio.
KYA listaa noin 120–190 sidettä 100 metrin kelalle. Todellinen langankulutus vaihtelee, koska eri automaattiset raudoitustasot käyttävät eri määrän käärejä ja eri pituisia lankoja kunkin raudoitusristeyksen ympärillä.
| Tekijän | vaikutus kelan tuottoon |
|---|---|
| Työkalun malli | Eri koneet syöttävät ja kiertävät eri pituisia lankoja per side. |
| Käärien määrä | Enemmän kääreitä kuluttaa enemmän lankaa ja vähentää siteitä kelaa kohti. |
| Harjateräs yhdistelmä | Suuremmat risteykset vaativat pidemmän lankalenkin. |
| Työkalun säätö | Sideasetukset voivat vaikuttaa langan kulutukseen ja lopulliseen siteen geometriaan. |
KYA listaa tämän 0,80 mm:n kelan MAX RB392-, RB395-, RB397- ja RB213-tyyppisille sovelluksille. MAX-dokumentaatio vahvistaa, että perinteiset Re-Bar-Tier -mallit, kuten RB397, käyttävät 21 gaugen / 0,8 mm:n sidelankaa.
MAX määrittelee myös patentoidut sidelangan kelat raudoitustankojen sidontatyökaluilleen. Alkuperäisen MAX-kelan vaihtavien ostajien tulee siksi varmistaa kelan geometria ja työkalujen yhteensopivuus ennen kolmannen osapuolen vaihtolangan ostamista.
| Työkalun viite | Hankinnan tarkistus |
|---|---|
| MAX RB392 | KYA:n listaama vanha malli. Tarkista kelan mitat ja langan tiedot ennen vaihtamista. |
| MAX RB395 | KYA:n listaama vanha malli. Varmista tarkka kelan ja syöttöjärjestelmän yhteensopivuus. |
| MAX RB397 | Virallisessa MAX-dokumentaatiossa määritellään 21GA / 0,8 mm johto; tarkista vaihtokelan geometria ennen käyttöä. |
| MAX RB213 | Listattu: KYA; anna tarkka työkalun tunniste tai alkuperäinen kelan erittely tilauksen yhteydessä. |
| Muut 21GA Raudoitussidontakone s | Älä oleta yhteensopivuutta pelkästään langan halkaisijan perusteella. Vahvista kelan koko, napa ja syöttöpolku. |
Automaattista sidontalankaa käytetään raudoitusteräksen ja yhteensopivien raudoitusosien kiinnittämiseen betonirakentamisen aikana ennen betonin asennusta.
Betonielementtipalkit, paneelit ja komponentit
Perustojen ja jalustan rakentaminen
Raudoitushäkit
Tien ja siltojen vahvistaminen
Tukiseinät
Betonilattian vahvistus
Seinän vahvistus
Uima-altaan vahvistus
Säteilylämmitysputken kiinnitys asennusjärjestelmän sallimissa rajoissa
Sähköjohtojen kiinnitys, kun projektispesifikaatio sen sallii
Automaattisia raudoitustankojen sidontatyökaluja käytetään yleisesti elementtitehtaissa, joissa toistuvat raudoitusleikkaukset on varmistettava ennen betonivalua.
Tuotannon hankinnassa tasaiset kelan mitat, langan halkaisija, sitkeys ja pinnan kunto ovat tärkeitä, koska toistuvat syöttökatkot voivat vaikuttaa toistuvien sidontatoimintojen tehokkuuteen.
Lankaa voidaan käyttää yhteensopivien automaattisten sidontalaitteiden kanssa perustusten, jalustan, pilarien ja raudoitushäkin valmistelun aikana.
Sidelanka pitää raudoituksen paikallaan käsittelyn ja betonin sijoittamisen aikana. Teräsbetonin rakenteellisen suorituskyvyn määrää suunniteltu raudoitusjärjestelmä eikä itse sidelanka.
Automaattinen sidontalanka voi tukea toistuvia raudoitustöitä siltakanneissa, paalunpäällisissä, tierakenteissa ja muissa teräsbetoniprojekteissa, joissa käytetään yhteensopivia sidontakoneita.
Infrastruktuuriprojekteissa, joissa on määritellyt pinnoitus-, materiaalin jäljitettävyys- tai korroosiovaatimukset, varmista vaaditut lankadokumentaatiot ennen tilaamista.
| Ostajan shekki | KYA 0,80 mm kelan viite |
|---|---|
| Langan halkaisija | 0,80 mm / 21 mittari |
| Johdon pituus | 100m per rulla |
| Kelan paino | Noin 0,4 kg |
| Materiaali | Q195 vähähiilinen teräs |
| Valmis | Galvanoitu |
| Kelan geometria | Vahvista ulkohalkaisija, kelan leveys, napa ja syöttöreitti työkalua vasten. |
| Työkalun malli | Ilmoita tarkka valmistaja ja malli pyytäessäsi vaihtojohtoa. |
| Projektin vaatimus | Vahvista galvanoitu, pinnoitettu, ruostumaton tai muu vaadittu sidoslangan erittely. |
KYA toimittaa automaattisia raudoituslankoja betonialan urakoitsijoille, elementtitehtaille, raudoitusvalmistajille, rakennusalan jälleenmyyjille ja raudoitusten sidontatyökalujen käyttäjille.
OEM-kela-, langanpituus- ja pakkausvaatimuksista voidaan keskustella joukkotilauksissa. Kun pyydät tarjousta, ilmoita automaattinen sidontatyökalun malli, tarvittava lankamateriaali tai pinnoite, kelan mitat ja ostomäärä.
KYA toimittaa automaattisia raudoitusten sidontalankoja eri mitoilla, materiaaleilla ja pintavaihtoehdoilla yhteensopiviin raudoitusten sidontalaitteisiin ja rakennussovelluksiin.
Saatavilla olevat tuoteperheet sisältävät galvanoidut, mustahehkutetut, pinnoitetut ja ruostumattomasta teräksestä valmistetut sidoslangat. Varmista oikea työkalun ja kelan tiedot ennen tilaamista.
Langan nimellishalkaisija on 0,80 mm, mikä vastaa 21 gaugen lankaluokkaa.
KYA listaa 100 metriä lankaa rullaa kohden, ja langan paino on noin 0,4 kg.
Listattu materiaali on Q195 galvanoitu vähähiilinen teräs.
KYA:n vetolujuus on 420 MPa, myötöraja 330 MPa ja venymä 17 %.
KYA listaa noin 120–190 sidettä kelaa kohden. Todellinen tuotto vaihtelee sidontatyökalun, kääreiden lukumäärän ja raudoitusyhdistelmän mukaan.
KYA listaa RB397:n aiottujen vanhojen sovellusten joukkoon. MAX-dokumentaatio vahvistaa, että RB397 käyttää 21 gaugen / 0,8 mm:n sidontalankaa, mutta MAX määrittelee omat kelat. Varmista KYA-kelan mitat tarkan työkalun kanssa ennen tilaamista.
RB392 ja RB395 ovat vanhoja malleja, joihin KYA viittaa tälle tuotteelle. Koska automaattiset sidontatyökalut riippuvat tietystä kelan geometriasta, varmista alkuperäinen kela tai tarkat työkalun tiedot ennen vaihtamista.
Ei. Johdon halkaisija ei yksin määritä yhteensopivuutta. Kelan rungon, navan, leveyden, kelauksen ja syöttögeometrian on vastattava sidontakonetta.
Galvanointi antaa lisäsuojaa korroosiolta pinnoittamattomaan teräkseen verrattuna, mutta sitä ei pidä kuvata pysyvästi ruosteenkestäväksi. Suorituskyky riippuu pinnoitteen ominaisuuksista ja ympäristöaltistumisesta.
Kyllä. Perustuksen vahvistaminen on yksi tyypillisistä automaattisista raudoitustankojen sidontasovelluksista, kun lanka ja työkalu täyttävät projektin vaatimukset.
Kyllä. Automaattista raudoitustangon sidontaa käytetään laajalti toistuviin raudoitustöihin elementtitehtaissa.
Tie- ja siltojen vahvistaminen on lueteltujen sovellusten joukossa. Vahvista kaikki projektikohtaiset pinnoite-, materiaali- tai jäljitettävyysvaatimukset ennen ostamista.
Ei. Vetolujuus on vain yksi tekijä. Syöttöteho riippuu myös venymisestä, pinnan kunnosta, langan suoruudesta, kelan käämityksestä, kelan geometriasta, työkalun kunnosta ja koneen säädöstä.
OEM-kela-, langanpituus- ja pakkausvaatimuksista voidaan keskustella joukkotilauksissa. Ilmoita työkalun malli ja tarvittavat kelan mitat, kun pyydät mukauttamista.
Ilmoita sidontatyökalun valmistaja ja tarkka malli, alkuperäiset kelan mitat tai osanumero, tarvittava lankamateriaali tai pinnoite, kelan määrä ja rakennussovellus.
