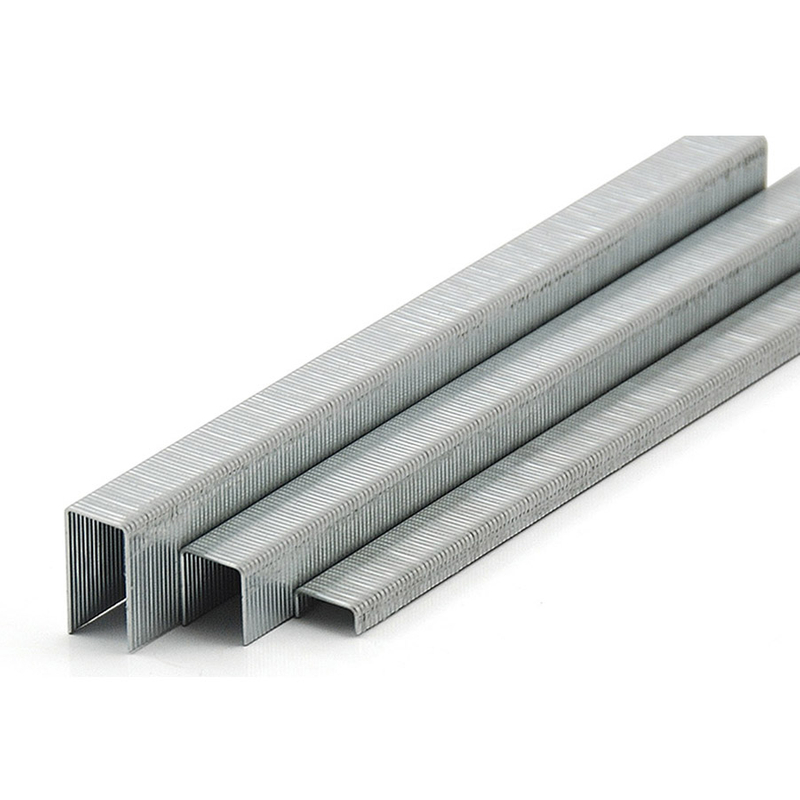

KYA 22 gauge 72 Čalúnnické sponky série sú sponky z jemného drôtu s korunkou 12,5 mm / nominálna 1/2' a obdĺžnikovým drôteným profilom približne 0,75 × 0,55 mm . Dostupné dĺžky nôh sa pohybujú od 4 mm do 16 mm na čalúnenie, nábytok, obklady z dreva v automobiloch a iné aplikácie na uchytenie posteľnej bielizne.
Séria 72 patrí k zavedenej priemyselnej platforme s jemným drôtom porovnateľnej s BeA 72, FASCO EH1800 / 64 Series, Haubold 1800, PREBENA AB a Atro 64 . Široká koruna rozdeľuje upevňovaciu silu na látku, vinyl a iné tenké materiály, zatiaľ čo jemný drôt pomáha znižovať vizuálny vplyv sponky.
Jemný drôt s priemerom 22: určený na čalúnenie, tkaniny, vinyl a iné aplikácie, kde sa uprednostňuje sponka s nižším profilom.
12,5 mm korunka: nominálna 1/2' široká korunka poskytuje širokú nosnú plochu na tenkých materiáloch.
Drôt 0,75 × 0,55 mm: obdĺžnikový profil s jemným drôtom používaný v sérii KYA 72.
Dĺžky nôh 4–16 mm: sedem štandardných dĺžok pre rôzne hrúbky materiálu a požiadavky na prienik.
Hrot dláta: určený na efektívnu penetráciu do kompatibilného dreva a podkladov na báze dreva.
Zoraďovanie priamych pásov: pre kompatibilné pneumatické zošívačky s jemným drôtom radu 72.
Elektrogalvanizovaná oceľ: univerzálna ochrana proti korózii pre vnútorné a chránené aplikácie.
10 000 sponiek v krabici: komerčné balenie pre továrne na čalúnenie, výrobcov nábytku a distribútorov spojovacích materiálov.
| parametrov | Špecifikácia |
|---|---|
| séria | Séria 72 |
| Typ spojovacieho prvku | Zošívačka na čalúnenie z jemného drôtu |
| Gauge | 22 Gauge |
| koruna | 12,5 mm / nominálna 1/2' |
| Šírka drôtu | Približne 0,75 mm |
| Hrúbka drôtu | Približne 0,55 mm |
| Rozsah dĺžky nôh | 4-16 mm |
| Bod | Sekáčový bod |
| Odporúčaný materiál | Oceľový drôt |
| Najlepšie Finish | Elektrogalvanizované |
| Spony na pásik | 179 ks v aktuálnej konfigurácii stránky; iné konfigurácie zoraďovania radu 72 sa môžu líšiť |
| Spony za krabicu | 10 000 ks |
KYA uvádza sedem štandardných dĺžok nôh od 4 mm do 16 mm. Dĺžku sponky zvoľte podľa hrúbky krycieho materiálu, hustoty podkladu, požadovanej penetrácie a maximálnej dĺžky sponky podporovanej pneumatickým náradím.
| Model | Dĺžka nohy | Typický výber | ks / krabica |
|---|---|---|---|
| 72/04 | 4 mm / 5/32' | Veľmi tenká tkanina, lemy a ľahké aplikácie na pripevnenie. | 10 000 |
| 72/06 | 6 mm / približne 1/4' | Tenká poťahová látka, svetlý lem a poťah panelu. | 10 000 |
| 72/08 | 8 mm / približne 5/16' | Všeobecné čalúnenie, vinyl a čalúnenie nábytku. | 10 000 |
| 72/10 | 10 mm / približne 3/8' | Všeobecné čalúnenie nábytku, automobilové čalúnenie a zapínanie látka-drevo. | 10 000 |
| 72/12 | 12 mm / približne 1/2' | Hrubšie vrstvy čalúnenia a kompatibilné nábytkové komponenty. | 10 000 |
| 72/14 | 14 mm / približne 9/16' | Hlbšie zapínanie cez hrubšiu látku, vypchávky alebo vrstvy lemov. | 10 000 |
| 72/16 | 16 mm / približne 5/8' | Aplikácie s maximálnou dĺžkou podporované kompatibilnými nástrojmi radu 72. | 10 000 |
Konštrukcia z jemného drôtu 22GA vytvára menší vstupný profil ako ťažšie čalúnenie alebo stavebné skoby. Vďaka tomu je rad 72 užitočný tam, kde je sponka pokrytá látkou, vinylom, kožou, lemom alebo inou povrchovou vrstvou a nadmerná viditeľnosť drôtu je nežiaduca.
Jemný drôt by nemal byť popisovaný ako úplne neviditeľný pri každej inštalácii. Viditeľnosť sponky závisí od krycieho materiálu, umiestnenia, hĺbky zapichovania a od toho, či korunka sponky zostane po montáži odkrytá.
Séria 72 používa nominálnu korunku 12,5 mm , ktorá sa bežne predáva ako korunka 1/2'. Širšia korunka rozkladá upínaciu silu na väčšiu plochu ako užšia sponka série 71 a môže byť užitočná na prichytenie látky, vinylu, obrazoviek a iných tenkých materiálov na dreve alebo podkladoch na báze dreva.
Rôzni výrobcovia môžu publikovať rozmery koruniek okolo 12,5 – 12,8 mm pre sponky v rovnakej všeobecnej výmennej triede. Pre prispôsobenie nástrojov porovnajte radšej kompletnú geometriu upevňovacieho prvku, než sa spoliehať len na zaokrúhlené označenie palcov.
KYA špecifikuje sériu 72 so šírkou drôtu približne 0,75 mm a hrúbkou drôtu 0,55 mm . Tieto rozmery sú užitočnejšie ako samotné meradlo pri porovnávaní náhradných svoriek rôznych značiek.
Spony označené iba ako 'gauge 22' alebo '1/2' koruna' nie sú automaticky zameniteľné. Geometria korunky, profil drôtu, rozstup pásikov a dĺžka nožičiek sa tiež musia zhodovať so zošívačkou.
Nohy sponiek využívajú profil dláta na penetráciu do kompatibilného dreva a podkladov na báze dreva. Zoraďovanie s rovnými pásikmi udržuje sponky zarovnané pre podávanie cez zásobník pneumatickej zošívačky na čalúnenie.
Spoľahlivé podávanie závisí od konzistentnej šírky koruny, rozmerov drôtu, rozstupu zoraďovania a stavu zásobníka nástrojov a unášača. Žiadna svorka by nemala byť označená ako univerzálne bez zaseknutia v rámci každého nástroja a prevádzkových podmienok.
Uvedený rad KYA 72 používa povrchovú úpravu z elektrogalvanizovanej ocele. Tento zinkový povlak poskytuje základnú ochranu proti korózii a je vhodný predovšetkým do vnútorného, suchého alebo inak chráneného prostredia.
Elektrogalvanizovaná oceľ by sa nemala označovať ako nehrdzavejúca. Pre pretrvávajúcu vlhkosť, vonkajšiu expozíciu, pobrežné podmienky alebo iné korozívne prostredie potvrďte, či je potrebná vhodná nehrdzavejúca oceľ alebo alternatívny materiál.
Čalúnenie nábytku: pripevnenie látky, vinylu a súvisiacich krycích materiálov na kompatibilné drevené rámy.
Sedačky a stoličky: výroba čalúnenia, zapínanie lemov a skryté uchytenie látky.
Automobilové interiéry: vybrané operácie upevnenia vinylu, látky, obloženia, panelov a komponentov sedadla.
Poťahy stropu a vnútorné obloženie: zapínanie z ľahkého materiálu, kde výrobný dizajn umožňuje sponky.
Lôžkoviny: vybrané operácie uchytenia látok a čalúnenia pri výrobe matracov a posteľnej bielizne.
Koža a vinyl: upevnenie pružných krycích materiálov na vhodné podklady.
Tienenie: upevnenie kompatibilného tieniaceho materiálu na drevené rámy.
Obrazové rámy a dekoratívne lemovanie: vybrané aplikácie s ľahkou montážou a podkladom.
Prútený a ratanový nábytok: kompatibilné operácie pokrývania a lemovania.
Všeobecné upevnenie látka-drevo: výrobné aplikácie vyžadujúce 1/2' korunovú svorku z jemného drôtu.
Čalúnený nábytok je jednou zo zavedených aplikácií pre sponky z jemného drôtu triedy BeA 72. Široká korunka pomáha udržať látku, zatiaľ čo jemný drôt zmenšuje veľkosť upevňovacej značky v porovnaní s ťažšími skupinami sponiek.
Typická výroba zahŕňa stoličky, pohovky, čalúnené panely a iné nábytkové komponenty. Dĺžku nohavíc zvoľte podľa vrstiev látky, materiálu rámu a požadovanej penetrácie.
Spony s jemným drôtom sa používajú vo vybraných operáciách výroby a opravy automobilových interiérov, ktoré zahŕňajú látky, vinyl, čalúnenie a kompatibilné panelové substráty.
Správna dĺžka spony závisí od komponentu vozidla a výrobného procesu. 10 mm sponka by sa nemala označovať ako univerzálny automobilový štandard; Výrobcovia a dielne používajú rôzne dĺžky podľa podkladu a konštrukcie montáže.
Séria 72 môže byť tiež použitá vo vybraných aplikáciách posteľnej bielizne, čalúnených panelov a nábytkových lemov, kde je potrebná široká koruna z jemného drôtu na uchytenie tenkých krycích materiálov.
Pre hrubšie konštrukčné nábytkové diely alebo nosné spoje zvoľte radšej spojovací prvok navrhnutý pre požadované konštrukčné zaťaženie, než aby ste sa spoliehali na sponku z jemného drôtu.
Séria 72 je dlhodobo etablovaná priemyselná platforma s jemným drôtom. Nasledujúce rodiny sa bežne používajú pri získavaní kompatibilných náhradných svoriek.
| Referenčná | všeobecná veľkostná trieda |
|---|---|
| BeA 72 | 22GA 1/2' korunová sponková platforma z jemného drôtu. |
| FASCO EH1800 / 64 Trieda | Platforma s jemným drôtom bežne krížovo odkazovaná na BeA 72. |
| Haubold 1800 | Krížový odkaz na spoločný trh pre rozmerovú rodinu BeA 72. |
| PREBENA AB | Približne 12,7 mm korunka z jemného drôtu s krížovým odkazom na BeA 72. |
| Atro 64 | Skupina sponiek s jemným drôtom bežne uvedená v rovnakej triede výmeny. |
| Duo-Fast 30 | Ďalší zavedený krížový odkaz v rámci triedy 72. |
Názvy krížových odkazov identifikujú všeobecnú platformu spojovacích prvkov. Pred hromadným použitím si overte šírku korunky, rozmery drôtu, geometriu pásu a dĺžku podoprenej nohy pre presnú pneumatickú zošívačku.
BeA 72/16-422 je špeciálna pneumatická zošívačka pre sponky typu 72. Zverejnené informácie o nástrojoch uvádzajú sponky typu 72 s jemným drôtom a kapacitu zásobníka približne 190 spojovacích prvkov.
BeA vydáva nástroj pre čalúnený nábytok, stoličky, skrine, reproduktory, prútený a ratanový nábytok, detské kočíky a aplikácie v automobilovom priemysle. Potvrďte podporovanú dĺžku spony na presnej verzii nástroja.
BeA 71/16-421 je určený pre sponky BeA 71, ktoré používajú užšiu približne 3/8' korunku. Nemal by byť uvedený ako priamy nástroj radu 72 jednoducho preto, že obe rodiny používajú jemný 22GA drôt.
Pre zariadenia BeA je vhodnou referenciou pre tento produkt rad nástrojov radu 72, ako je 72/16-422.
FASCO F1B 64-16 je široko uvádzaný ako kompatibilný nástroj pre sponky triedy BeA 72. Aktuálne zoznamy krížových referencií prepájajú platformu FASCO 64 / EH1800 s BeA 72, Haubold 1800 a PREBENA AB.
Keď používate sponky KYA v nástroji FASCO, pred použitím vo výrobe overte zvolenú dĺžku nohy a skutočnú konfiguráciu pásika.
PREBENA AB a Haubold 1800 sú zavedené rodiny krížových odkazov pre sponky s jemným drôtom v štýle BeA 72. PREBENA AB je publikovaná s približne 12,7 mm korunkou a je bežne identifikovaná ako ekvivalent BeA 72.
Medzi jednotlivými značkami sa môžu vyskytnúť malé rozmerové rozdiely, takže používatelia vo veľkých objemoch by si mali overiť výkon podávania a pohonu pomocou skutočnej pneumatickej zošívačky.
| Charakteristika | série 72 | séria 71 |
|---|---|---|
| Gauge | 22GA | 22GA |
| Koruna KYA | 12,5 mm / nominálna 1/2' | Približne 9 mm / nominálne 3/8' |
| KYA drôt | 0,75 × 0,55 mm | Približne 0,75 × 0,55 mm |
| Rodina nástrojov | BeA 72 / FASCO 64 trieda | BeA 71 / Senco C trieda |
| Priamo zameniteľné | Nie | Nie |
KYA v súčasnosti uvádza galvanizovaný drôt, nehrdzavejúcu oceľ a hliník ako materiálové možnosti v rámci širšieho sortimentu radu 72. Dostupnosť sa môže líšiť v závislosti od dĺžky spony a konfigurácie výroby.
| materiálu | Návod na výber |
|---|---|
| Elektrogalvanizovaná oceľ | Všeobecné aplikácie na čalúnenie, nábytok a interiér v suchom alebo chránenom prostredí. |
| Nerezová oceľ | Pre aplikácie vyžadujúce zvýšenú odolnosť proti korózii; potvrdiť aktuálnu kvalitu nehrdzavejúcej ocele a environmentálne požiadavky. |
| hliník | Ľahká neželezná možnosť pre kompatibilné upevňovacie aplikácie; pred výmenou potvrďte mechanické požiadavky. |
Aktuálna produktová stránka KYA uvádza 179 sponiek na pásik a 10 000 sponiek na škatuľku . Širší katalóg produktov KYA tiež ukazuje, že určité výrobné konfigurácie série 72 môžu používať 167 alebo 179 svoriek na pásik.
Pri výrobných objednávkach potvrďte požadovanú dĺžku zošívačky, materiál, počet prúžkov, vnútorné balenie a konfiguráciu kartónu s cenovou ponukou tak, aby dodané prúžky sponiek zodpovedali zamýšľanému zásobníku a výrobnému procesu.
| Položka výberu | Čo je potrebné skontrolovať |
|---|---|
| Model zošívačky | Potvrďte, že nástroj akceptuje sponky z jemného drôtu BeA 72 / ekvivalent 1/2' korunky. |
| koruna | Špecifikácia KYA: približne 12,5 mm. |
| Drôtený profil | Približne 0,75 × 0,55 mm. |
| Dĺžka nohy | Zvoľte 4–16 mm podľa aplikácie a rozsahu nástrojov. |
| Materiál | Potvrďte elektrogalvanizovanú oceľ, nehrdzavejúcu oceľ alebo hliník podľa aplikácie. |
| Počet pásikov | Aktuálna strana uvádza 179 sponiek na pásik; pri objednávke potvrďte konfiguráciu výroby. |
| Životné prostredie | Skontrolujte, či je postačujúca štandardná elektrogalvanizovaná ochrana proti korózii. |
Sponky série KYA 72 sú sponky z jemného drôtu s priemerom 22 s nominálnou korunkou 12,5 mm a obdĺžnikovým drôtom s rozmermi približne 0,75 × 0,55 mm . Dostupné dĺžky nôh sa pohybujú od 4 do 16 mm.
áno. Séria 72 sa bežne predáva ako 1/2' korunka z jemného drôtu. KYA vydáva korunku na približne 12,5 mm.
KYA v súčasnosti uvádza dĺžky nôh 4, 6, 8, 10, 12, 14 a 16 mm .
72/10 označuje sponku radu 72 s dĺžkou nohy 10 mm / približne 3/8'.
Dĺžku zvoľte podľa hrúbky látky, vinylu, kože, čalúnenia alebo čalúnenia a požadovaného prieniku do dreveného podkladu. Neexistuje jediná dĺžka spony, ktorá by bola správna pre každú aplikáciu čalúnenia.
áno. Automobilový vinyl, tkanina a vnútorné čalúnenie sú zavedené aplikácie pre sponky z jemného drôtu triedy BeA 72, keď dizajn komponentov umožňuje zošívanie.
Jemný drôt 22GA pomáha znižovať značku upevnenia, najmä ak je sponka zakrytá látkou alebo lemom, ale viditeľnosť závisí od materiálu, umiestnenia sponky a hĺbky zapichovania.
BeA 72/16-422 je špeciálne navrhnutý pre sponky typu 72 s jemným drôtom. Potvrďte, že zvolená dĺžka nohy KYA je v podporovanom rozsahu presnej verzie nástroja.
Nemala by sa predpokladať žiadna priama kompatibilita. BeA 71/16-421 je 3/8' korunkový nástroj radu 71 , pričom tento produkt patrí k širšej korunkovej platforme radu 72 1/2'.
FASCO F1B 64-16 sa bežne uvádza pre sponky z jemného drôtu triedy BeA 72 / FASCO EH1800. Pred použitím vo výrobe skontrolujte dĺžku nohy a konfiguráciu pásu.
PREBENA AB je osvedčená krížová referencia BeA 72 s približne 1/2' korunkou. Pri výmene medzi značkami potvrďte celé rozmery a rozsah nástrojov.
Haubold 1800 je bežne zaradený do rovnakej výmennej triedy ako BeA 72 a PREBENA AB. Pred hromadným použitím skontrolujte presnú dĺžku pneumatického nástroja a dĺžky sponky.
č. Ďalšie 1/2' korunkové sponky sú dostupné v 16GA, 20GA, 21GA a iných formátoch drôtu. Prispôsobte korunku, rozmery drôtu, geometriu prúžku a dĺžku sponky presnému nástroju.
Obidve sú rodiny sponiek s jemným drôtom, ale šírky koruny sa líšia. Séria KYA 71 používa korunku približne 9 mm / 3/8', zatiaľ čo séria 72 používa korunku približne 12,5 mm / 1/2'.
Aktuálna stránka produktu KYA uvádza 179 sponiek na pásik . Širší katalóg KYA ukazuje, že niektoré výrobné konfigurácie série 72 môžu používať 167 alebo 179 svoriek na pás, takže pri objednávaní potvrďte požadované zoradenie.
KYA v súčasnosti uvádza 10 000 sponiek na krabicu.
Nie. Elektrogalvanizovaná oceľ poskytuje základnú ochranu proti korózii zinkom, ale nemala by byť označovaná ako nehrdzavejúca. Je primárne vhodný pre suché alebo chránené aplikácie.
KYA uvádza nehrdzavejúcu oceľ v rámci širšieho sortimentu materiálov série 72. Pri vyžiadaní cenovej ponuky potvrďte presnú triedu nehrdzavejúcej ocele, dĺžku sponky a servisné prostredie.
KYA tiež uvádza hliník ako možnosť materiálu. Potvrďte dostupnosť pre zvolenú dĺžku nohy a či hliník poskytuje požadovaný spojový výkon pre danú aplikáciu.
Poskytnite požadovanú dĺžku zošívačky, materiál alebo povrchovú úpravu, množstvo, model pneumatickej zošívačky, materiály obrobku, aplikáciu a cieľový trh.
KYA dodáva sponky s jemným drôtom 22GA 72 Series 1/2' pre výrobcov nábytku, továrne na čalúnenie, dodávateľov automobilových interiérov, výrobcov posteľnej bielizne a distribútorov priemyselných spojovacích materiálov. Pošlite požadovanú dĺžku nohy, materiál, množstvo a model zošívačky na potvrdenie vhodnej konfigurácie.
