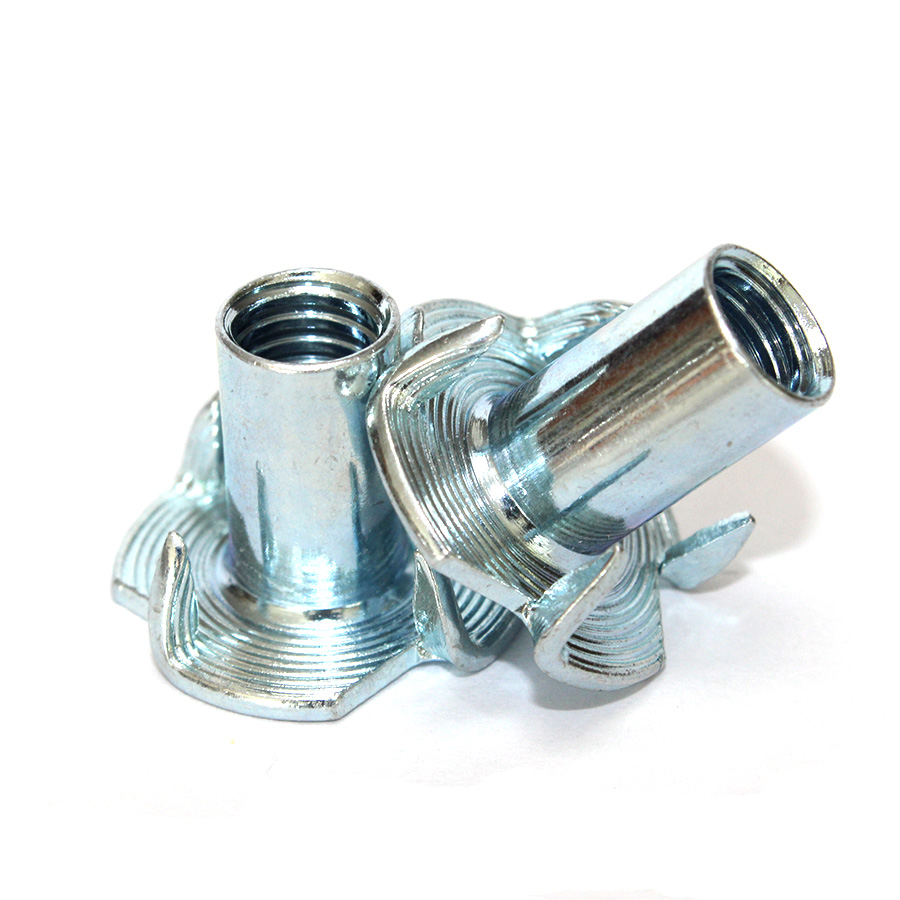

KYA 3/8-16 T-Somunlar ahşap, kontrplak, sunta ve diğer uygun ahşap bazlı panellerde yeniden kullanılabilir dişi diş oluşturmak üzere tasarlanmış çinko kaplı karbon çeliği dişli uçlardır. Dört uçlu flanş, eşleşen bir 3/8-16 cıvata sıkıldığında dönme direncine yardımcı olmak için malzemeyi ısırır.
Öne çıkan ürün, 3/8-16 UNC kaba dişli , dört uçlu tasarım ve çinko kaplamalı karbon çeliği yapı kullanıyor . Tipik uygulamalar arasında mobilya montajı, kontrplak paneller, hoparlör kabinleri, ekipman montajı, ahşap işleme armatürleri ve tüm donanım sisteminin 3/8-16 T somununu belirttiği seçilmiş tırmanma duvarı kurulumları yer alır.
Doğru değiştirme veya proje spesifikasyonu için, alıcıların yalnızca 3/8-16 dişini değil aynı zamanda namlu çapını, namlu uzunluğunu, flanş çapını, flanş kalınlığını ve gerekli montaj deliği çapını da onaylaması gerekir . Bu boyutsal ayrıntılar mevcut ürün verilerine dahil değildir ve toplu satın alma öncesinde onaylanmalıdır.
| Şartname | Detayları |
|---|---|
| Ürün Tipi | Dört Uçlu T-Somun / T Somun / Ahşap için Dişli Ek Parça |
| Konu Boyutu | 3/8-16 ÇİL |
| Nominal Diş Çapı | 3/8 inç |
| İnç Başına Konu Sayısı | 16 TPI |
| Konu Serisi | UNC / Birleşik Ulusal Kaba |
| Malzeme | Karbon Çelik |
| Sona ermek | Çinko Kaplama |
| Uç Sayısı | 4 Çatal |
| Konu Türü | Kaba İplik |
| Namlu Çapı | Mevcut ürün verilerinde belirtilmemiştir; Delik çapını seçmeden önce üretim çizimini onaylayın |
| Namlu Uzunluğu | Mevcut ürün verilerinde belirtilmemiştir; mevcut üretim çizimini onaylayın |
| Flanş Çapı | Mevcut ürün verilerinde belirtilmemiştir; mevcut üretim çizimini onaylayın |
| Flanş Kalınlığı | Mevcut ürün verilerinde belirtilmemiştir; mevcut üretim çizimini onaylayın |
| Önerilen Delik Çapı | Delik çapını gerçek KYA namlu çapına ve üretim çizimine göre eşleştirin |
| Tipik Temel Malzemeler | Ahşap, Kontrplak, Yonga Levha ve diğer uygun ahşap bazlı paneller |
3/8-16 T-Somun Fiyatlandırması İste
T somunu, ahşaba veya başka bir uygun panel malzemesine dahili bir makine dişi eklemek için kullanılan dişli bir parçadır. Silindirik namlu delinmiş bir deliğe otururken flanş panelin yüzeyine yaslanır.

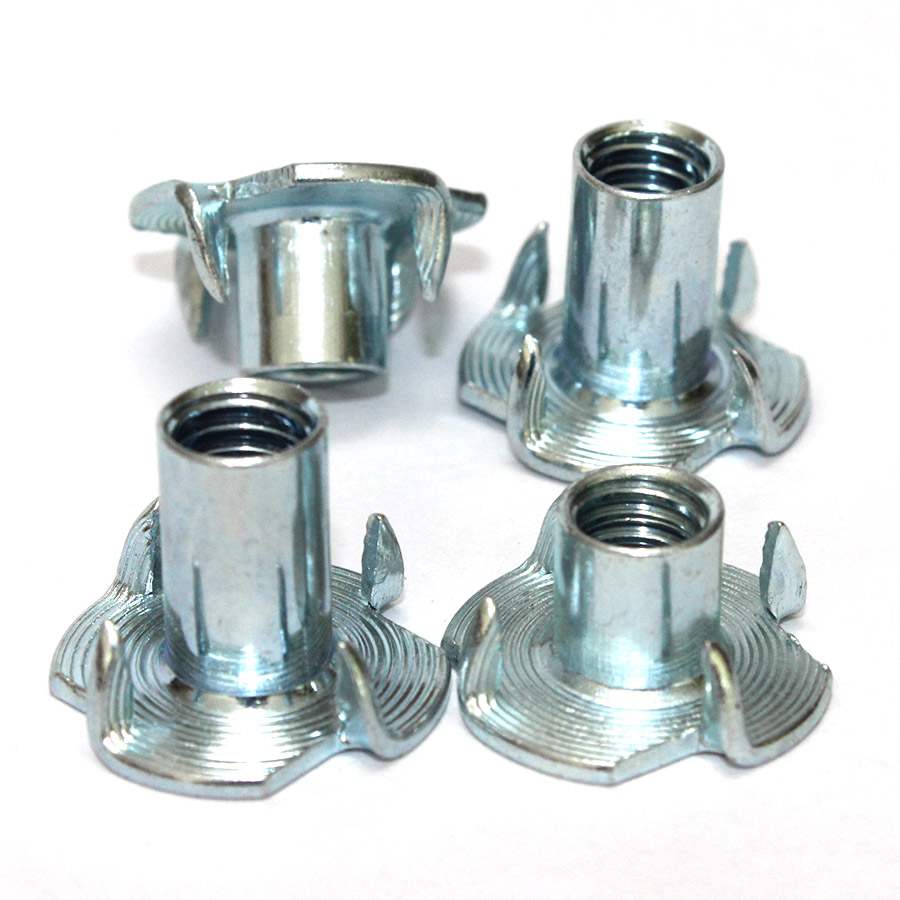

Dört uçlu bir T somununda, flanştan dört sivri tırnak uzanır. T-somun ahşaba takıldığında, uçlar panele gömülür ve eşleşen bir cıvata sıkıldığında ek parçanın dönmesini önlemeye yardımcı olur.
tanımı, 3/8-16 iç dişin nominal 3/8 inç ana çapa ve inç başına 16 dişe sahip olduğu anlamına gelir. Eşleşen bir bağlantı elemanı aynı 3/8-16 diş spesifikasyonunu kullanmalıdır.
T somunu, cıvata dişini doğrudan ahşaba kesmeden bir makine cıvatasının tekrar tekrar takılıp çıkarılmasına olanak tanır. Bu, bağlantı elemanını, daha sonra servis gerektirebilecek mobilya montajları, sökülebilir paneller, ekipman montajları ve montajlar için kullanışlı hale getirir.
Dört uçlu flanş, ahşabı montaj deliğinin etrafında mekanik olarak birleştirir. Doğru takıldığında uçlar, eşleşen 3/8-16 cıvata sıkılırken kesici ucun dönmesini engellemeye yardımcı olur.
Flanş, T somununa basit dişli namluya göre daha geniş bir dayanma yüzeyi sağlar. Gerçek yük kapasitesi flanş boyutlarına, ahşap tipine, panel kalınlığına, montaj yönüne ve uygulanan yüke bağlıdır.
Bu KYA ürünü çinko kaplı karbon çeliği kullanır. Çinko kaplama, işlenmemiş karbon çeliğine kıyasla ek korozyon koruması sağlar, ancak sürekli ıslak, kıyı veya kimyasal açıdan agresif ortamlar için paslanmaz çeliğe eşdeğer olarak değerlendirilmemelidir.
| Konu İşaretleme | Anlamı |
|---|---|
| 3/8 | İnç cinsinden nominal diş çapı |
| 16 | İnç başına 16 iplik |
| ÇİL | Birleşik Ulusal Kaba iplik serisi |
| Eşleşen Cıvata | Aynı 3/8-16 dişe sahip bir cıvata veya dişli bileşen kullanın |
| Metrik Eşdeğer mi? | Doğrudan değişim yok. Nominal çaplar nispeten yakın olsa bile 3/8-16 UNC diş, M10 diş ile değiştirilmemelidir. |
3/8-16 ve M10 farklı diş sistemleridir. 3/8-16 T somunu İngiliz UNC dişini kullanırken, M10 T somunu M10×1,5 gibi belirli bir metrik adıma sahip bir metrik diş kullanır.
| Özellik | 3/8-16 T-Somun | M10 T-Somun |
|---|---|---|
| Ölçüm Sistemi | İngiliz / İnç | Metrik |
| Konu Tanımlaması | 3/8-16 ÇİL | M10 plus belirtilen diş adımı |
| Değiştirilebilir mi? | Hayır. Cıvata ve somunu aynı diş sistemiyle eşleştirin. | |
| Ortak Satın Alma Piyasaları | Kuzey Amerika emperyal iplik uygulamaları ve diğer 3/8-16 sistemleri | Metrik iplik uygulamaları |
3/8-16 T-somunlar, mobilya çerçevelerinde, masalarda, banklarda, oturma yerlerinde ve ahşap vida yerine uyumlu bir makine cıvatasının tercih edildiği diğer ahşap düzeneklerde yeniden kullanılabilir dişli bağlantılar oluşturabilir.
Dört uçlu tasarım, uygun kontrplak ve ahşap panellere monte edilebilir. Panel kalınlığı, kenar mesafesi, malzeme yoğunluğu ve delik çapı, bölünme, kopma veya zayıf uç kavraması riskini azaltmak için kontrol edilmelidir.
T-somunları hoparlör kabini yapımında yaygın olarak kullanışlıdır çünkü servis için çıkarılması gerekebilecek sürücüleri, panelleri ve diğer bileşenleri monte etmek için yeniden kullanılabilir bir makine dişi sağlarlar.
3/8-16 dişli ek parça aynı zamanda ahşap panel ve donanım tasarımının çatallı T somuna uygun olduğu uyumlu dişli gövdeler, braketler ve ekipman montaj parçalarıyla da kullanılabilir.
3/8-16, ABD tırmanarak tutma cıvatası dişi olarak yaygın şekilde kullanılmaktadır. Ancak tırmanma duvarı kullanımında T somunu yalnızca diş boyutuna göre seçmeyin. Duvar paneli özelliklerini, T somun flanşı ve namlu boyutlarını, cıvata özelliklerini, kurulum yöntemini ve geçerli tırmanma duvarı donanımı gereksinimlerini onaylayın.
Delmeden önce gerçek KYA T somun namlu çapını ölçün veya elde edin. Montaj deliği, namlunun fazla boşluk bırakmadan girmesine izin vermelidir. Başka bir 3/8-16 T-somunun aynı delik boyutunu kullandığını varsaymak yerine, matkap boyutunu gerçek namlu boyutlarından seçin.
Panelin gerekli yerini delin. Temiz, dikey bir delik, T somun namlusunun ve karşı cıvatanın aynı hizada kalmasına yardımcı olur.
Namluyu, dört ucu flanşı tutacak ahşap yüzeye bakacak şekilde açılan deliğe yerleştirin. Dört ucun hepsinin panele eşit şekilde temas ettiğinden emin olun.
T-somunu, uçlar namluyu eğmeden tahtaya girecek şekilde dik olarak oturtun. Kurulum yöntemi panel malzemesine ve T somun geometrisine uygun olmalıdır.
Uygun uzunlukta bir 3/8-16 eşleşen cıvata kullanın. Çapraz diş açılmasını önlemek için cıvatayı dikkatli bir şekilde başlatın ve bitmiş montajın gereksinimlerine göre sıkın.
Diş boyutu tek başına bir T somunu belirtmek için yeterli değildir. Farklı üreticiler aynı 3/8-16 iç dişliyi kullanırken farklı namlu uzunlukları, namlu çapları, flanş boyutları ve uç geometrisi kullanabilirler.
| Doğrulayacak Boyut | Neden Önemli Olduğunu |
|---|---|
| İç dişli | Karşılık gelen 3/8-16 cıvatayla eşleşmelidir |
| Namlu Çapı | Gerekli montaj deliği çapını belirler |
| Namlu Uzunluğu | Panel kalınlığına ve gerekli diş bağlantısına uygun olmalıdır |
| Flanş Çapı | Yatak alanını kontrol eder ve mevcut kurulum alanını etkileyebilir |
| Flanş Kalınlığı | Kurulu yüksekliği ve montaj geometrisini etkiler |
| Uç Uzunluğu ve Konumu | Kontrplak, sunta ve masif ahşapla etkileşimi etkiler |
| Panel Kalınlığı | Panel, namlu ve uç bağlantısını desteklemek için yeterli malzeme sağlamalıdır |
Piyasadaki bazı 3/8-16 dört uçlu T-somunlar yaklaşık 1 inç flanş ve 7/16 inç namlu uzunluğu kullanır, ancak boyutlar üreticiye göre değişir. Bu değerleri yalnızca genel referans olarak kullanın ve değiştirme, delme veya toplu sipariş vermeden önce gerçek KYA namlu ve flanş boyutlarını doğrulayın.
Çinko kaplama, karbon çeliği üzerinde koruyucu bir yüzey sağlar ve mobilya, marangozluk ve genel ahşap işleme donanımlarında yaygın olarak kullanılır. Normal iç mekan koşullarında işlenmemiş düz çeliğe göre korozyona karşı daha fazla koruma sağlar.
Çinko kaplamalı karbon çeliği, otomatik olarak kalıcı dış etkenlere maruz kalmaya uygun olarak tanımlanmamalıdır. Nem, yoğuşma, tuz ve kimyasallar korozyonu artırabilir. Kalıcı olarak ıslak, kıyıdaki veya yüksek derecede aşındırıcı ortamlar için, paslanmaz çeliğin veya başka bir korozyona dayanıklılık özelliğinin gerekli olup olmadığını doğrulayın.
| Malzeme | Genel Korozyon Direnci | Tipik Seçim |
|---|---|---|
| Çinko Kaplamalı Karbon Çelik | Kaplama spesifikasyonuna bağlı olarak birçok normal kuru iç mekan koşuluna ve ara sıra nem için uygundur | Mobilya, dolaplar, hoparlör kabinleri, kontrplak donanımlar ve genel ahşap işleri |
| Paslanmaz çelik | Standart çinko kaplı karbon çeliğinden daha yüksek korozyon direnci | Belirtilen paslanmaz kalitesinin uygun olduğu ıslak, dış mekan veya korozyona duyarlı uygulamalar |
| Özellik | Dört Uçlu T Somun | Vidalı Dişli Uç |
|---|---|---|
| Kurulum | Namlu, delinmiş bir deliğe girer ve panele karşı flanş/uç yuvasına girer | Harici kesici uç dişi hazırlanmış bir deliğe vidalanır |
| Dönmeyi Önleme Yöntemi | Dört sivri uç ahşabı ısırıyor | Dış kesici dişler ahşaba takılır |
| Arkadan Erişim | Ortak kurulum, flanşı cıvatalı bileşenin karşı tarafına yerleştirir | Çoğunlukla erişilebilir tek bir yüzden kurulabilir |
| Seçim | Flanş destekli dişli bir parça etrafında tasarlanmış kontrplak paneller, mobilyalar ve montajlar için kullanışlıdır | Vidalı kurulum veya farklı kesici uç geometrisi tercih edildiğinde kullanışlıdır |
3/8-16, cıvatalı tırmanma tutacakları ve tırmanma duvarı donanımları için yaygın olarak kullanılan ABD diş boyutudur. Ancak tırmanma duvarı sistemlerinde farklı T-somun taban tasarımları, namlu uzunlukları ve kurulum yöntemleri kullanılabilir.
Tırmanma duvarı inşaatı için, özel T somun tasarımının duvar paneli ve tutma sistemi için uygun olduğunu doğrulayın. Sadece iç dişin 3/8-16 olmasına güvenmeyin. Panel kalınlığı, cıvata uzunluğu, T-somun yerleşimi ve donanım durumu için tırmanma duvarı veya tutucu üreticisinin kurulum gereksinimlerini izleyin.
| Seçim Faktörü | Neyin Kontrol Edileceği |
|---|---|
| İplik | Çiftleşme cıvatasının 3/8-16 UNC olduğunu doğrulayın |
| Panel Malzemesi | Masif ahşap, kontrplak ve sunta farklı yoğunluk ve uç tutma özelliklerine sahiptir |
| Panel Kalınlığı | Panelin seçilen namlu uzunluğuna ve montaj düzenine uygun olduğundan emin olun |
| Delik Çapı | Açılan deliği gerçek T somun namlu çapıyla eşleştirin |
| Flanş Çapı | Deliğin çevresinde yeterli kurulum alanının bulunduğunu doğrulayın |
| Çevre | Neme ve korozyona maruz kalma durumuna göre çinko kaplı çelik veya başka bir malzeme seçin |
| Yük ve Güvenlik Gereksinimi | Mobilya, makine montaj parçaları ve tırmanma duvarı uygulamaları farklı yük ve güvenlik gereksinimlerine sahip olabilir |
| Sipariş Bilgileri | Ne Sağlanmalı |
|---|---|
| İplik | 3/8-16 ÇİL |
| Malzeme | Çinko Kaplamalı Karbon Çelik |
| Uç Tipi | Dört Uçlu |
| Namlu Çapı | Gerekli boyutu sağlayın veya güncel KYA üretim çizimini talep edin |
| Namlu Uzunluğu | Panel kalınlığına ve uygulamaya göre belirtiniz |
| Flanş Çapı | Değiştirme uyumluluğunun mevcut T somun ayak izine bağlı olup olmadığını belirtin |
| Başvuru | Mobilya, kontrplak, hoparlör kabini, tekerlek montajı, tırmanma duvarı veya diğer ahşap işleme uygulamaları |
| Panel Malzemesi ve Kalınlığı | Kurulum uyumluluğunun kontrol edilmesi gerektiğinde ahşap türü ve kalınlığını belirtin |
| Çiftleşme Cıvatası | 3/8-16 cıvatayı ve gerekli cıvata uzunluğunu onaylayın |
| Miktar | Kutular, kartonlar, paletler veya yıllık satın alma hacmi |
3/8-16 T-Somun Gereksinimlerinizi Gönderin
Mevcut KYA spesifikasyonu 3/8-16 UNC kaba iç dişi listeler.
3/8, inç cinsinden nominal diş çapını belirtirken, 16, inç başına 16 diş sayısını belirtir. Eşleşen cıvatanın da 3/8-16 diş kullanması gerekir.
No. 3/8-16 UNC ve M10 farklı diş standartlarıdır ve doğrudan değiştirilemezler. T somununu tam cıvata dişine göre eşleştirin.
Mevcut ürün spesifikasyonu çinko kaplamalı karbon çeliğini listelemektedir.
Ürün dört uçlu bir flanş kullanır . Uçlar, cıvata montajı sırasında dönmeye karşı direnç sağlamak için ahşabı birleştirir.
Tam namlu çapı ve önerilen matkap boyutu mevcut ürün verilerine dahil değildir. Matkap ucunu seçmeden önce mevcut üretim çizimini onaylayın veya birlikte verilen namluyu ölçün. Her 3/8-16 T-somunun aynı montaj deliği çapını kullandığını varsaymayın.
3/8-16, T-somun tamburunun dış çapını değil, iç dişini tanımlar. Farklı üreticiler farklı namlu boyutları kullanabilir, dolayısıyla önerilen montaj deliği boyutu farklılık gösterebilir.
Evet, kontrplak KYA'nın amaçladığı malzemeler arasında yer almaktadır. Üretim kurulumundan önce panel kalınlığını, delik çapını ve uç yerleşimini doğrulayın.
Bu T-somunlar uygun yonga levhada kullanılabilir. Tasarlanmış levhaların yoğunluğu ve kenar mukavemeti önemli ölçüde farklılık gösterebileceğinden, gerçek paneli test edin ve ek parçanın desteklenmeyen bir kenara çok yakın yerleştirilmesinden kaçının.
Evet. T-somunlar genellikle mobilyalarda, banklarda, masalarda, koltuklarda ve diğer ahşap düzeneklerde çıkarılabilir dişli bağlantılar oluşturmak için kullanılır.
Evet. KYA, hoparlör kartlarını uygulama olarak listeliyor. T somunları, hoparlör sürücülerini ve diğer çıkarılabilir kabin bileşenlerini monte etmek için yeniden kullanılabilir bir iç diş sağlayabilir.
3/8-16, ABD'de yaygın olarak kullanılan tırmanma-tutma vida dişi boyutudur, ancak uygunluk, tırmanma duvarı donanım sisteminin tamamına bağlıdır. Yalnızca diş boyutuna göre seçim yapmak yerine duvar paneli kalınlığını, T somun boyutlarını, cıvata özelliklerini ve kurulum gereksinimlerini doğrulayın.
Çinko kaplı karbon çeliğini evrensel bir dış mekan spesifikasyonu olarak görmeyin. Birçok normal ortam için korozyona karşı koruma sağlar, ancak kalıcı nem, tuz veya kimyasallar, paslanmaz çelik veya başka bir korozyona dayanıklı malzeme gerektirebilir.
Geleneksel dört uçlu T somunu, ahşabı tutturmak için sivri tırnaklar kullanır. Bazı tırmanma duvarı sistemlerinde ayrı vidalarla sabitlenmiş yuvarlak veya dikdörtgen tabanlı T somunlar kullanılır. Her ikisi de 3/8-16 diş kullanabilir, ancak montaj geometrileri ve kurulum yöntemleri farklıdır.
Eşleşen bir cıvata kullanın 3/8-16 UNC dişli . Cıvata uzunluğu, takılan bileşenin kalınlığına, panel kalınlığına ve gerekli diş bağlantısına bağlıdır.
Hayır. 3/8-16 T somunu için 3/8-16 cıvata gerekir. Farklı bir inç başına diş değerine sahip 3/8 inçlik ince dişli bir cıvata, doğru diş adımına sahip olmayacaktır.
Mevcut numunenin mevcut olup olmadığını teyit etmek için KYA Bağlantı Elemanları ile iletişime geçin. Değiştirme veya üretim uygulamaları için, toplu satın almadan önce gerçek T-somunu amaçlanan 3/8-16 cıvata, delinmiş delik ve ahşap panel ile test edin.
3/8-16 T-Somun Hakkında Bilgi Alın
KYA, bağlantı elemanı distribütörleri, mobilya üreticileri, ahşap işleme tedarikçileri, hoparlör kabini üreticileri, donanım toptancıları ve diğer endüstriyel alıcılar için T-somunları tedarik etmektedir.
ilişkin fiyat teklifleri için 3/8-16 dört uçlu çinko kaplamalı T-somunlara gerekli namlu boyutlarını, flanş boyutlarını, panel malzemesini ve kalınlığını, çiftleşme cıvatası özelliklerini, uygulamayı, miktarı, ambalaj gereksinimini ve hedef pazarı belirtin.
