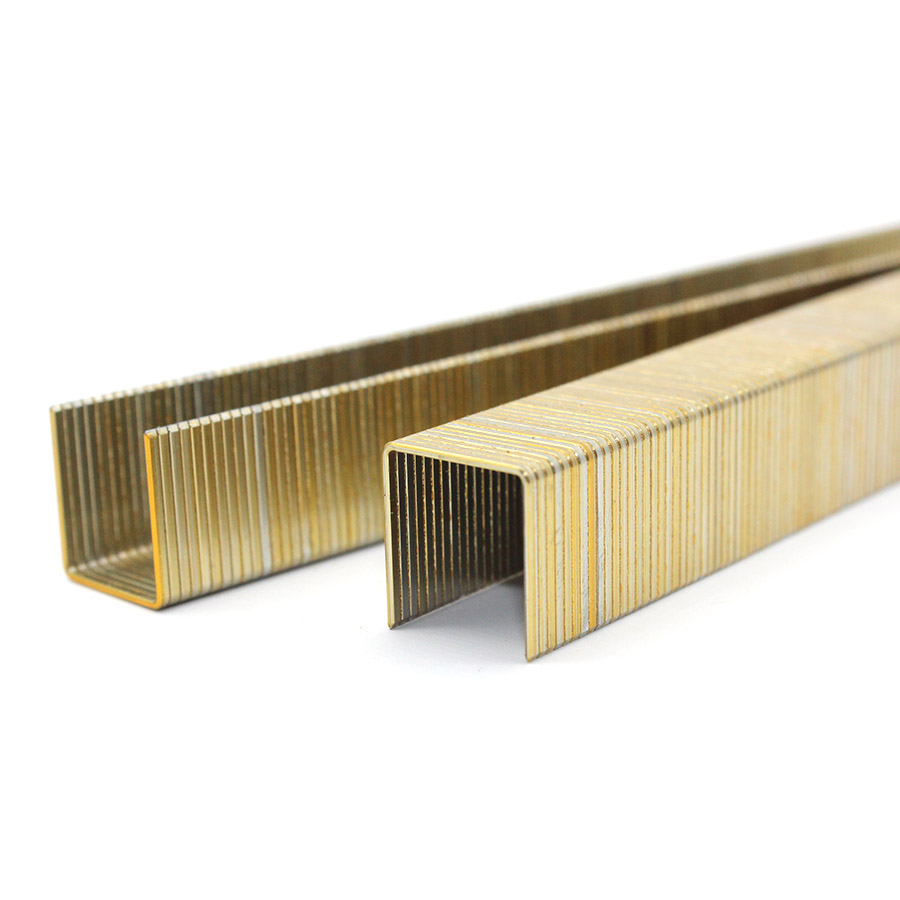

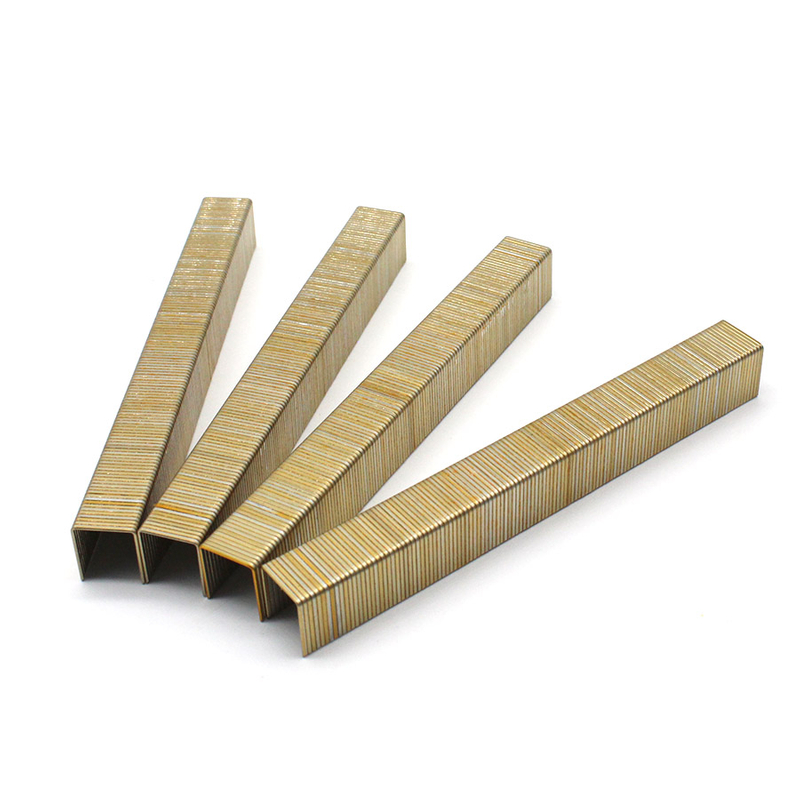

Kim bấm dây mảnh KYA 84 Series là kim bấm cỡ 21 với vương miện danh nghĩa 12,3mm, chiều rộng dây khoảng 0,95mm và độ dày dây 0,65mm. Dòng sản phẩm này được thiết kế dành cho máy dập ghim dây mảnh chuyên nghiệp dùng trong vải bọc, đồ nội thất, sàng lọc, vật liệu cách nhiệt, nỉ lợp mái và các ứng dụng buộc nhẹ khác.
Sê-ri 84 thường được mô tả trên thị trường là dòng ghim vương miện 1/2 inch. Quy ước đo vương miện có thể khác nhau giữa các nhà sản xuất, vì vậy việc thay thế giữa các thương hiệu phải dựa trên vương miện thực tế, tiết diện dây, chiều dài chân và hình dạng dải thay vì chỉ mô tả danh nghĩa 1/2 inch.
KYA hiện liệt kê các chân 84 Series có chiều dài từ 4mm đến 16mm, bao gồm 84/04, 84/06, 84/08, 84/10, 84/12, 84/14 và 84/16. Các phiên bản mạ kẽm sử dụng mũi đục và định dạng dải thẳng được dán keo, với 125 chiếc ghim trên mỗi thanh và 10.000 chiếc ghim trên mỗi hộp.
| Loại sản phẩm | Kim bấm dây tốt |
| Loạt | Dòng 84 |
| Mã KYA | KYA-84 |
| Máy đo | Máy đo 21 |
| Vương miện danh nghĩa | Lớp 12,3mm / 1/2' |
| Chiều rộng dây | Khoảng 0,95mm / 0,037' |
| Độ dày dây | Khoảng 0,65mm / 0,026' |
| Phần dây | Khoảng 0,95 × 0,65mm |
| Chiều dài chân có sẵn | 4, 6, 8, 10, 12, 14 và 16mm |
| Điểm | Mũi đục |
| Kết thúc nổi bật | Thép mạ kẽm / mạ kẽm |
| Tùy chọn vật liệu hàng loạt | Thép mạ kẽm, thép không gỉ và nhôm; xác nhận kích thước yêu cầu và sự kết hợp vật liệu khi đặt hàng |
| đối chiếu | Dải thẳng đối chiếu bằng keo |
| Ghim mỗi gậy | 125 chiếc |
| Ghim mỗi hộp | 10.000 chiếc |
| Ứng dụng chính | Vải bọc, đồ nội thất, sàng lọc, cách nhiệt, nỉ lợp mái, vải, khuôn đúc và lắp ráp đèn |
Dòng KYA 84 sử dụng vương miện danh nghĩa 12,3mm và tiết diện dây khoảng 0,95 × 0,65mm. Các kích thước này hữu ích hơn cho việc mua nhiều thương hiệu hơn là chỉ mô tả thước đo và loại vương miện.
Thị trường thường mô tả dòng dây buộc này như một chiếc ghim hình vương miện 21GA 1/2 inch. Tuy nhiên, nhà sản xuất có thể công bố số đo mão răng bên ngoài hoặc mão răng bên trong. Luôn so sánh phương pháp đo khi thay thế nhãn hiệu khác.
KYA hiện liệt kê bảy chiều dài chân trong Series 84. Bảng đóng gói bên dưới phân tách từng kích cỡ riêng lẻ thay vì trình bày toàn bộ dòng dưới dạng một chiều dài ghim không xác định.
| Mục | Chiều dài chân | Inch | Điểm tham chiếu | Kết thúc | Cái/ | Cái thanh/ | Hộp Hộp/Thùng carton | /Pallet |
|---|---|---|---|---|---|---|---|---|
| 84/04 | 4mm | 32/5' | Đục | mạ kẽm | 125 | 10.000 | 12 | 60 |
| 84/06 | 6mm | 1/4' | Đục | mạ kẽm | 125 | 10.000 | 12 | 60 |
| 84/08 | 8mm | 16/5' | Đục | mạ kẽm | 125 | 10.000 | 12 | 60 |
| 84/10 | 10mm | 8/3' | Đục | mạ kẽm | 125 | 10.000 | 12 | 60 |
| 84/12 | 12mm | 1/2' | Đục | mạ kẽm | 125 | 10.000 | 12 | 40 |
| 14/84 | 14mm | 16/9' | Đục | mạ kẽm | 125 | 10.000 | 12 | 40 |
| 84/16 | 16mm | 8/5' | Đục | mạ kẽm | 125 | 10.000 | 12 | 40 |
Bảng đóng gói KYA hiện tại bao gồm kích thước 84/04 4mm, trong khi một số bản tóm tắt dòng KYA bắt đầu ở kích thước 6 mm. Nếu cần có phiên bản 4mm, hãy xác nhận tình trạng sẵn có hiện tại khi yêu cầu báo giá.
Dòng 84 sử dụng dây mảnh khoảng 0,95 × 0,65mm. Cấu hình dây tương đối nhỏ này phù hợp với vải bọc, vải và các ứng dụng khác trong đó ưu tiên dây buộc ít nổi bật hơn.
KYA công bố chiều rộng vương miện danh nghĩa khoảng 12,3mm. Dòng sản phẩm này thường được bán trên thị trường dưới dạng loại dây buộc vương miện 1/2 inch.
Bởi vì một số nhà sản xuất công bố chiều rộng vương miện bên trong trong khi những nhà sản xuất khác công bố kích thước vương miện bên ngoài hoặc danh nghĩa, người mua nên so sánh bản vẽ ghim hoàn chỉnh trước khi thay thế giữa các thương hiệu.
Các chân có mũi đục tập trung lực truyền động tại các đầu ghim để hỗ trợ thâm nhập vào các chất nền bọc tương thích, các sản phẩm gỗ, vật liệu cách nhiệt và các vật liệu nhẹ khác.
Độ xuyên thấu thực tế phụ thuộc vào chiều dài ghim, mật độ bề mặt, công suất của kim bấm và cách bố trí dụng cụ. Hình học điểm không nên được coi là sự đảm bảo cho sự thâm nhập vào mọi vật liệu.
Các kim bấm được dán keo thành các dải thẳng để nạp tạp chí. KYA hiện liệt kê 125 kim bấm trên mỗi thanh.
Việc nạp giấy đúng cách phụ thuộc vào hình dạng hoàn chỉnh của dây buộc, tình trạng dải, ổ chứa kim bấm và lưỡi điều khiển. Việc đối chiếu keo không nên được hiểu là sự đảm bảo cho hoạt động không bị kẹt.
Cấu hình mạ kẽm đặc trưng sử dụng bề mặt thép mạ kẽm. Điều này cung cấp khả năng chống ăn mòn so với thép chưa được xử lý và thường được sử dụng cho các ứng dụng trong nhà và được bảo vệ khác.
Đối với độ ẩm kéo dài, tiếp xúc bên ngoài hoặc môi trường ăn mòn, hãy xác nhận xem có cần thông số kỹ thuật về thép không gỉ hoặc vật liệu khác hay không.
KYA tham chiếu chéo Dòng 84 với các dòng công cụ PREBENA AD, ATRO 84, FASCO 84 và OMER 84. Những tài liệu tham khảo này rất hữu ích cho việc so sánh khi mua hàng, nhưng khả năng tương thích chính xác của dụng cụ vẫn phải được xác nhận bằng hình dạng dây buộc.
| Tham khảo Công cụ / Dây buộc | mối quan hệ đã xuất bản | Hướng dẫn mua |
|---|---|---|
| OMER 84,16 | 21GA, dây 0,65 × 0,95mm, phạm vi dây buộc 4–16mm | Tham chiếu dòng 84 mạnh mẽ; xác nhận quy ước đo vương miện và chiều dài chân cần thiết |
| Loại quảng cáo PREBENA | Dữ liệu tham chiếu chéo PREBENA ánh xạ OMER 84.16 tới ghim loại AD | Tham khảo chéo có liên quan; xác nhận chính xác model dụng cụ PREBENA và phạm vi chiều dài chân |
| FASCO 84 | KYA liệt kê FASCO 84 làm tài liệu tham khảo chéo cho dòng sản phẩm chủ yếu này | Xác nhận chính xác mô hình công cụ FASCO và bản vẽ dây buộc trước khi thay thế |
| ATRO 84 | KYA liệt kê ATRO 84 là tài liệu tham khảo chéo | Xác minh chính xác mẫu dao, ổ tích dao và chiều dài ghim được chấp nhận |
| Máy dập ghim 21GA khác | Thông số kỹ thuật khác nhau | Đừng cho rằng khả năng tương thích chỉ dựa trên thước đo hoặc vương miện 1/2 inch danh nghĩa |
Khi thay thế một nhãn hiệu khác, hãy cung cấp cho nhà sản xuất kim bấm, mẫu công cụ chính xác và tài liệu tham khảo về kim bấm hiện có. Điều này đáng tin cậy hơn việc chỉ chọn theo từ 'cỡ 21' hoặc 'vương miện 1/2 inch.'
KYA công bố kích thước vương miện danh nghĩa của dòng 84 là khoảng 12,3mm. Các nhà sản xuất công cụ khác có thể mô tả một công cụ thuộc họ 84 tương tự bằng cách sử dụng phép đo mão răng bên trong.
Ví dụ: một máy dập ghim 84 Series chuyên nghiệp có thể được mô tả như một công cụ vương miện 1/2 inch trong khi chiều rộng vương miện bên trong được công bố của nó nhỏ hơn kích thước danh nghĩa bên ngoài hoặc kích thước cấp thị trường.
| Tham chiếu | dòng KYA 84 |
|---|---|
| Lớp vương miện thị trường | 1/2' |
| Vương miện danh nghĩa KYA | Khoảng 12,3mm |
| Chiều rộng dây | Khoảng 0,95mm |
| Độ dày dây | Khoảng 0,65mm |
Vì lý do này, tên vương miện danh nghĩa rất hữu ích cho việc nhận dạng dòng sản phẩm nhưng không nên thay thế sự so sánh về kích thước khi mua mặt hàng chủ lực có nhiều thương hiệu.
Cấu hình dây mảnh làm cho Dòng 84 phù hợp với các ứng dụng có mặt cắt ghim tương đối nhỏ và núm vặn rộng rất hữu ích.
bọc đồ nội thất
Vải bọc ô tô và hàng hải nơi đặc điểm kỹ thuật vật liệu cho phép loại ghim này
Đính kèm vải
Sàng lọc và lưới ánh sáng
Mặt sau và khung đồ nội thất
Khuôn và trang trí nhẹ
Khung tranh và lắp ráp thủ công
Vật liệu cách nhiệt
Tấm lợp ở nơi hệ thống mái cho phép ghim dây mảnh
Chốt công nghiệp nhẹ chung
Kim bấm dây mảnh thường được sử dụng để gắn vải, vải, vật liệu lót và các thành phần bọc khác vào khung gỗ và composite phù hợp.
Sê-ri 84 cung cấp nhiều chiều dài chân, cho phép người mua chọn kim bấm ngắn hơn cho vật liệu mỏng hoặc chân dài hơn khi cần xuyên thấu thêm và kim bấm hỗ trợ nó.
Cấu hình dây 21GA phù hợp cho các mặt sau đồ nội thất, các thành phần tủ, khuôn đúc và lắp ráp sản phẩm gỗ nhẹ khác trong đó chỉ định ghim dây mảnh.
Đối với các bề mặt trang trí có thể nhìn thấy được, hãy kiểm tra thiết lập ghim và dụng cụ trên vật liệu thực tế để xác nhận hình thức hoàn thiện và độ sâu xuyên thấu.
Tấm chắn, lớp cách điện và các vật liệu tấm nhẹ khác là những ứng dụng phổ biến cho ghim dây mảnh trong đó đặc tính kỹ thuật của chất nền và dây buộc cho phép định dạng này.
Đối với hệ thống cách nhiệt, màng và vật liệu chịu thời tiết, hãy tuân theo các yêu cầu buộc chặt của nhà sản xuất vật liệu. Một số hệ thống yêu cầu chốt nắp, mão rộng hơn hoặc loại chốt được chỉ định khác.
KYA liệt kê nỉ lợp trong số các ứng dụng dành cho Dòng 84. Có thể sử dụng ghim dây mảnh khi nhà sản xuất tấm lợp hoặc lớp lót cho phép phương pháp buộc chặt này.
Không coi các ghim dòng 84 mạ kẽm là phù hợp phổ biến cho tất cả các ứng dụng lợp mái hoặc ngoại thất. Các điều kiện tiếp xúc, yêu cầu của địa phương và thông số kỹ thuật của hệ thống mái xác định vật liệu buộc chặt và phương pháp buộc chặt cần thiết.
Dòng sản phẩm hiện được KYA liệt kê với các tùy chọn chất liệu dây mạ kẽm, thép không gỉ và nhôm. Chúng nên được coi là các cấu hình vật liệu riêng biệt thay vì mô tả một mặt hàng chủ lực chính xác như cả ba vật liệu cùng một lúc.
| về vật liệu | Hướng dẫn lựa chọn chung |
|---|---|
| Thép mạ kẽm điện | Tùy chọn mạ kẽm tiêu chuẩn cho các ứng dụng được bảo vệ chung trong đó lớp hoàn thiện này đáp ứng được môi trường dịch vụ |
| thép không gỉ | Chọn nơi cần khả năng chống ăn mòn cao hơn; xác nhận tính sẵn có của chiều dài chân 84 Series được yêu cầu |
| Nhôm | Tùy chọn vật liệu nhẹ riêng biệt trong đó ghim nhôm được chỉ định; xác nhận tính sẵn có của kích thước chính xác và sự phù hợp của công cụ |
Chiều dài của kim bấm phải được chọn tùy theo độ dày và khả năng nén của vật liệu được buộc chặt, nền tiếp nhận và phạm vi chiều dài chân được chấp nhận của kim bấm.
| Kích thước | Chiều dài chân Cân | nhắc lựa chọn chung |
|---|---|---|
| 84/04–84/06 | 4–6mm | Các loại vải mỏng, lớp phủ và dây buộc nông nơi kim bấm hỗ trợ các độ dài này |
| 84/08–84/10 | 8–10 mm | Các ứng dụng bọc, sàng lọc và lắp ráp đèn phổ biến |
| 12/84–84/16 | 12–16mm | Các cụm dày hơn yêu cầu độ xuyên sâu bổ sung khi chất nền và dụng cụ cho phép chân dài hơn |
Đây là những cân nhắc lựa chọn chung thay vì giới hạn độ dày vật liệu cố định. Kiểm tra ghim đã chọn trên bề mặt thực tế trước khi sản xuất số lượng lớn khi độ sâu xuyên kim là rất quan trọng.
| Gia đình chủ lực | Dòng 84 |
| Máy đo | 21GA |
| Vương miện danh nghĩa | Khoảng 12,3 mm / 1/2' |
| Phần dây | Khoảng 0,95 × 0,65mm |
| Chiều dài chân | Chọn kích thước 4–16mm cần thiết |
| Điểm | Đục |
| đối chiếu | Dải thẳng đối chiếu bằng keo |
| Ghim mỗi gậy | 125 |
| Ghim mỗi hộp | 10.000 |
| Thông tin công cụ | Cung cấp chính xác nhà sản xuất máy dập ghim, mẫu mã và tài liệu tham khảo về máy dập ghim hiện tại |
Để báo giá chính xác và kiểm tra tính tương thích, hãy cung cấp chiều dài chân, số lượng, vật liệu ghim, nhà sản xuất và mẫu máy dập ghim chính xác theo yêu cầu, ứng dụng và điểm giao hàng.
Đối với dòng ghim này, hãy chỉ định KYA-84, 21GA, vương miện danh nghĩa khoảng 12,3mm, dây 0,95 × 0,65mm, điểm đục và chiều dài chân 84/04–84/16 cần thiết.
Ghim bấm KYA 84 Series là ghim dây mảnh cỡ 21 với đường kính danh nghĩa là 12,3mm và tiết diện dây khoảng 0,95 × 0,65mm.
Dòng sản phẩm này thường được mô tả là loại dây buộc vương miện 1/2 inch. KYA công bố kích thước vương miện danh nghĩa là khoảng 12,3mm. Các nhà sản xuất khác có thể sử dụng điểm đo vương miện khác, vì vậy hãy so sánh bản vẽ thực tế khi thay thế nhãn hiệu khác.
Thông số kỹ thuật được sử dụng trên trang này là chiều rộng dây khoảng 0,95mm và độ dày 0,65mm.
Thông tin sản phẩm KYA đã sử dụng nhiều mục nhập kích thước dây được công bố cho Dòng 84. Thông số kỹ thuật và đóng gói chi tiết được sử dụng trên trang này là khoảng 0,95 × 0,65mm. Người mua thay thế mặt hàng chủ lực hiện có nên so sánh mẫu hoặc bản vẽ kích thước nếu dung sai chính xác là rất quan trọng.
KYA hiện liệt kê 84/04, 84/06, 84/08, 84/10, 84/12, 84/14 và 84/16, tương ứng với chiều dài chân từ 4mm đến 16mm.
KYA hiện liệt kê 125 kim bấm trên mỗi thanh.
Quy cách đóng gói được công bố là 10.000 chiếc ghim/hộp.
Các kích thước mạ kẽm được liệt kê trong bảng đóng gói KYA sử dụng mũi đục.
Đúng. KYA xác định Dòng 84 là dòng ghim dải thẳng được đối chiếu bằng keo.
Sự phù hợp phụ thuộc vào điều kiện tiếp xúc. Các ghim mạ kẽm điện cung cấp khả năng chống ăn mòn cao hơn thép chưa được xử lý, nhưng độ ẩm kéo dài hoặc môi trường ăn mòn có thể yêu cầu thép không gỉ hoặc vật liệu cụ thể khác.
KYA liệt kê thép không gỉ là một lựa chọn vật liệu trong Dòng 84. Xác nhận tình trạng sẵn có về chiều dài chân yêu cầu khi yêu cầu báo giá.
OMER 84.16 là một tham chiếu chéo mạnh mẽ vì OMER xuất bản 21GA, dây khoảng 0,65 × 0,95mm và phạm vi dây buộc 4–16mm. Xác nhận chiều dài chân cần thiết và quy ước đo đỉnh đầu trước khi thay thế.
KYA tham chiếu chéo Sê-ri 84 với PREBENA AD và thông tin tham chiếu chéo của PREBENA ánh xạ OMER 84.16 tới ghim loại AD. Xác nhận mẫu dụng cụ PREBENA chính xác và chiều dài chân được chấp nhận trước khi đặt hàng.
KYA liệt kê FASCO 84 dưới dạng tham chiếu chéo. Bởi vì kiểu dáng công cụ và kích thước dây buộc có thể khác nhau, hãy xác nhận chính xác kiểu công cụ FASCO trước khi coi ghim là vật thay thế trực tiếp.
ATRO 84 được KYA liệt kê là tài liệu tham khảo chéo cho dòng này. Kiểm tra chính xác mẫu máy dập ghim, chiều dài ghim được chấp nhận và thông số kỹ thuật của vương miện trước khi sử dụng.
Không. Chỉ riêng máy đo và loại vương miện danh nghĩa không tạo nên khả năng tương thích. Tiết diện dây, số đo vương miện thực tế, hình dạng dải, bước và chiều dài chân cũng cần phải khớp với kim bấm.
Đúng. Lớp bọc và buộc chặt đồ nội thất là những ứng dụng tiêu chuẩn cho loại ghim dây mịn này khi kim bấm, chiều dài ghim và lớp nền tương thích.
Có, để sàng lọc phù hợp và vật liệu lưới nhẹ trong đó ghim dây mịn 21GA là phù hợp.
Có, đối với các vật liệu cách nhiệt và chất nền phù hợp trong đó thông số kỹ thuật lắp đặt cho phép loại ghim này.
KYA liệt kê tấm lợp như một ứng dụng. Thực hiện theo hướng dẫn buộc chặt của nhà sản xuất tấm lợp hoặc lớp lót vì một số hệ thống yêu cầu vật liệu buộc, hệ thống vương miện hoặc nắp khác nhau.
Sự khác biệt chính là chiều dài chân: 84/08 sử dụng chân 8 mm, 84/10 sử dụng chân 10 mm và 84/12 sử dụng chân 12 mm. Chọn theo độ dày vật liệu, độ xuyên thấu của chất nền và phạm vi dây buộc được chấp nhận của máy dập ghim.
Cung cấp kích thước, số lượng, vật liệu, nhà sản xuất kim bấm và mẫu mã, ứng dụng và địa điểm giao hàng chính xác theo yêu cầu của Dòng 84. Tham khảo KYA-84 cho dòng ghim dây mảnh 21GA này.
