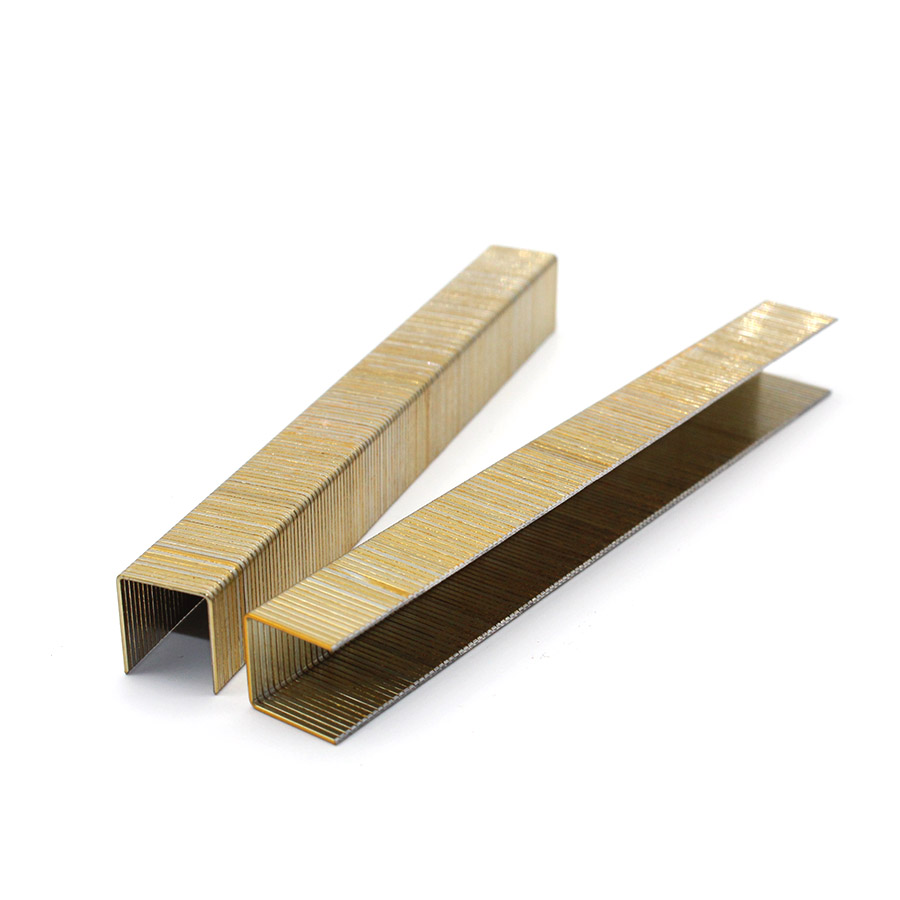

A KYA 84 sorozatú finom drótkapcsok 21 méretű kapcsok, névleges 12,3 mm-es koronával, körülbelül 0,95 mm-es huzalszélességgel és 0,65 mm-es huzalvastagsággal. A sorozatot professzionális finomhuzal tűzőgépekhez tervezték, amelyeket kárpitozáshoz, bútorokhoz, árnyékoláshoz, szigeteléshez, tetőfedéshez és más könnyű rögzítési alkalmazásokhoz használnak.
A 84-es sorozatot általában 1/2 hüvelykes koronás kapcsok családként írják le a piacon. A koronamérési konvenciók gyártónként eltérőek lehetnek, ezért a márkák közötti cserét a tényleges korona, vezetékszakasz, lábhossz és szalaggeometria alapján kell elvégezni, nem pedig a névleges 1/2 hüvelykes leírást.
A KYA jelenleg a 84-es sorozat lábhosszait sorolja fel 4 mm-től 16 mm-ig, beleértve a 84/04, 84/06, 84/08, 84/10, 84/12, 84/14 és 84/16 hosszokat. A horganyzott változatok vésőhegyes és ragasztott, egyenes csíkos formátumot használnak, pálcánként 125 tűzőkapcsot és dobozonként 10 000 tűzőkapcsot.
| Termék típusa | Finom dróttűző |
| Sorozat | 84-es sorozat |
| KYA kód | KYA-84 |
| Nyomtáv | 21 Mérő |
| Névleges korona | 12,3 mm / 1/2' osztály |
| Vezeték szélessége | Körülbelül 0,95 mm / 0,037' |
| Huzalvastagság | Körülbelül 0,65 mm / 0,026' |
| Huzal szakasz | Körülbelül 0,95 × 0,65 mm |
| Elérhető lábhosszak | 4, 6, 8, 10, 12, 14 és 16 mm |
| Pont | Vésőpont |
| Kiemelt befejezés | Elektro-horganyzott / horganyzott acél |
| Sorozat anyagopciók | horganyzott acél, rozsdamentes acél és alumínium; megrendeléskor erősítse meg a kívánt méret- és anyagkombinációt |
| Összeállítás | Ragasztott, egyenes szalag |
| Kapcsok botonként | 125 db |
| Kapcsok dobozonként | 10.000 db |
| Elsődleges alkalmazások | Kárpitok, bútorok, árnyékolás, szigetelés, tetőfedő, szövet, fröccsöntés és könnyű összeszerelés |
A KYA 84 sorozat névleges 12,3 mm-es koronát és körülbelül 0,95 × 0,65 mm-es vezetékszakaszt használ. Ezek a méretek hasznosabbak a márkák közötti vásárláshoz, mint önmagukban a mérő- és koronaosztály-leírások.
A piac ezt a rögzítőelem-családot általában 21GA 1/2 hüvelykes koronakapcsként írja le. A gyártók azonban közzétehetik a koronán kívüli vagy belső koronaméreteket. Mindig hasonlítsa össze a mérési módszert egy másik márka cseréjekor.
A KYA jelenleg hét lábhosszat sorol fel a 84-es sorozaton belül. Az alábbi csomagolási táblázat az egyes méreteket különválasztja, ahelyett, hogy a teljes családot egyetlen, meghatározatlan tűzőhosszként jelenítené meg.
| Cikk | Láb hossza | hüvelyk Referenciapont | Kivitel | Db | /Stick | Db/Dobozok | /Karton | kartondobozok/raklap |
|---|---|---|---|---|---|---|---|---|
| 84/04 | 4 mm | 5/32' | Véső | Galvanizált | 125 | 10 000 | 12 | 60 |
| 84/06 | 6 mm | 1/4' | Véső | Galvanizált | 125 | 10 000 | 12 | 60 |
| 84/08 | 8 mm | 5/16' | Véső | Galvanizált | 125 | 10 000 | 12 | 60 |
| 84/10 | 10 mm | 3/8' | Véső | Galvanizált | 125 | 10 000 | 12 | 60 |
| 84/12 | 12 mm | 1/2' | Véső | Galvanizált | 125 | 10 000 | 12 | 40 |
| 84/14 | 14 mm | 9/16' | Véső | Galvanizált | 125 | 10 000 | 12 | 40 |
| 84/16 | 16 mm | 5/8' | Véső | Galvanizált | 125 | 10 000 | 12 | 40 |
A jelenlegi KYA csomagolási táblázat tartalmazza a 84/04 4 mm-es méretet, míg néhány KYA sorozat összefoglalója 6 mm-rel kezdődik. Ha a 4 mm-es változatra van szükség, árajánlat kérésekor ellenőrizze az aktuális elérhetőséget.
A 84-es sorozat körülbelül 0,95 × 0,65 mm-es finom huzalt használ. Ez a viszonylag kis huzalprofil alkalmas kárpitozásra, szövetre és más olyan alkalmazásokra, ahol a kevésbé feltűnő rögzítőelemek előnyben részesítendők.
A KYA körülbelül 12,3 mm névleges koronaszélességet tesz közzé. A sorozatot általában 1/2 hüvelykes koronarögzítő osztályként forgalmazzák.
Mivel egyes gyártók a korona belső szélességét, míg mások a korona külső vagy névleges méretét teszik közzé, a vásárlóknak össze kell hasonlítaniuk a teljes tűzőrajzot a márkák közötti helyettesítés előtt.
A vésőhegyes lábak a hajtóerőt a kapcsok csúcsaira koncentrálják, hogy elősegítsék a behatolást a kompatibilis kárpitfelületekbe, fatermékekbe, szigetelésekbe és más könnyű anyagokba.
A tényleges behatolás a tűző hosszától, a hordozó sűrűségétől, a tűzőgép teljesítményétől és a szerszám beállításától függ. A pontgeometriát nem szabad minden anyagba való behatolás garanciájaként kezelni.
A kapcsokat egyenes csíkokká ragasztják a magazin adagolásához. A KYA jelenleg 125 tűzőkapcsot tartalmaz pálcánként.
A helyes adagolás a rögzítőelem teljes geometriájától, a szalag állapotától, a tűzőtártól és a meghajtó pengétől függ. A ragasztóösszeállítás nem értelmezhető az elakadásmentes működés garanciájaként.
A kiemelt horganyzott konfiguráció horganyzott acélfelületet használ. Ez korrózióvédelmet nyújt a kezeletlen acélhoz képest, és általában beltéri és egyéb védett alkalmazásokhoz használják.
Tartós nedvesség, külső expozíció vagy korrozív környezet esetén ellenőrizze, hogy rozsdamentes acélra vagy más anyagspecifikációra van-e szükség.
A KYA kereszthivatkozásokat végez a 84-es sorozatra a PREBENA AD, ATRO 84, FASCO 84 és OMER 84 szerszámcsaláddal. Ezek a hivatkozások hasznosak a beszerzési összehasonlításhoz, de a pontos szerszámkompatibilitást a rögzítőelem geometriájának is meg kell erősítenie.
| Szerszám/kötőelem referencia | Megjelent kapcsolati | vásárlási útmutató |
|---|---|---|
| OMER 84.16 | 21GA, 0,65 × 0,95 mm-es vezeték, 4–16 mm-es rögzítőelem | Erős 84-es sorozat referencia; erősítse meg a koronamérési konvenciót és a szükséges lábhosszt |
| PREBENA AD-Típus | A PREBENA kereszthivatkozási adatok leképezik az OMER 84.16-ot AD-típusú kapcsokra | Releváns kereszthivatkozás; erősítse meg a PREBENA szerszám pontos modelljét és lábhossz-tartományát |
| FASCO 84 | A KYA a FASCO 84-et kereszthivatkozásként sorolja fel ehhez az alapcsaládhoz | Csere előtt ellenőrizze a FASCO szerszám pontos modelljét és a rögzítőelem rajzát |
| ATRO 84 | A KYA kereszthivatkozásként az ATRO 84-et sorolja fel | Ellenőrizze a szerszám pontos modelljét, tárát és az elfogadott tűzőhosszt |
| Egyéb 21GA tűzőgépek | A specifikációk eltérőek | Ne feltételezze a kompatibilitást csak a szelvény vagy a névleges 1/2 hüvelykes korona alapján |
Más márka cseréjekor adja meg a tűzőgép gyártóját, a pontos szerszám modellt és a meglévő tűzőgép hivatkozását. Ez megbízhatóbb, mintha csak a '21 gauge' vagy '1/2-inch crown' szavakkal választaná ki.
A KYA körülbelül 12,3 mm-t tesz közzé a 84-es sorozat névleges koronaméreteként. Más szerszámgyártók leírhatnak egy hasonló, 84-es családból álló szerszámot belső koronamérés segítségével.
Például egy professzionális 84-es sorozatú tűzőgép egy 1/2 hüvelykes koronaszerszámként írható le, miközben közzétett belső koronaszélessége kisebb, mint a névleges külső vagy piaci osztályú méret.
| Mérés | KYA 84 Series Referencia |
|---|---|
| Piaci korona osztály | 1/2' |
| KYA névleges korona | Körülbelül 12,3 mm |
| Vezeték szélessége | Körülbelül 0,95 mm |
| Huzalvastagság | Körülbelül 0,65 mm |
Emiatt a névleges koronanevek hasznosak a termékcsalád azonosításához, de nem helyettesíthetik a méret-összehasonlítást a márkák közötti kapcsok vásárlásakor.
A finomhuzalos profil miatt a 84-es sorozat alkalmas olyan alkalmazásokra, ahol a viszonylag kis tűzőkeresztmetszet és a széles korona hasznos.
Bútorkárpitok
Gépjármű- és tengeri kárpitozás, ahol az anyagspecifikáció megengedi ezt a kapcsos típust
Szövet rögzítés
Szűrés és fényháló
Bútor hátlapok és tokok
Formázás és könnyű díszítés
Képkeret és kézműves összeszerelés
Szigetelő anyagok
Tetőfedő filc, ahol a tetőfedő rendszer lehetővé teszi a finomhuzalos kapcsokat
Általános könnyűipari rögzítés
A finomhuzalos kapcsokat általában szövetek, hevederek, hátlapanyagok és más kárpitelemek megfelelő fa- és kompozit keretekhez való rögzítésére használják.
A 84-es sorozat többféle lábhosszt biztosít, így a vevő rövidebb tűzőkapcsot választhat vékony anyagokhoz, vagy hosszabb lábszárat, ahol további behatolásra van szükség, és a tűzőgép támogatja azt.
A 21GA huzalprofil alkalmas kiválasztott bútorhátlapokhoz, szekrényelemekhez, fröccsöntéshez és egyéb könnyű fatermék-összeállításokhoz, ahol finomhuzalos kapcsot írnak elő.
A látható dekoratív felületek esetében tesztelje a tűző- és szerszámbeállítást a tényleges anyagon, hogy ellenőrizze a kész megjelenést és a behatolási mélységet.
Az árnyékolás, a szigetelő burkolat és más könnyű lemezanyagok gyakori alkalmazások a finomhuzalos tűzőkaponál, ahol az aljzat és a rögzítési specifikáció lehetővé teszi ezt a formátumot.
Szigetelő rendszerek, membránok és időjárásálló anyagok esetén kövesse az anyaggyártó rögzítési előírásait. Egyes rendszerekben kupak rögzítőelemek, szélesebb koronák vagy más meghatározott típusú rögzítőelemek szükségesek.
A KYA a tetőfedőt a 84-es sorozathoz tartozó alkalmazások között sorolja fel. Finomszálas kapcsok használhatók, ha a tetőfedő vagy alátétfedő gyártója engedélyezi ezt a rögzítési módot.
Ne kezelje a horganyzott 84-es sorozatú kapcsokat univerzálisan minden tetőfedő vagy kültéri alkalmazáshoz. Az expozíciós feltételek, a helyi követelmények és a tetőfedő rendszer specifikációja határozza meg a szükséges rögzítőanyagot és rögzítési módot.
A termékcsaládot jelenleg a KYA horganyzott huzal, rozsdamentes acél és alumínium anyagopciókkal jegyzi. Ezeket különálló anyagkonfigurációként kell kezelni, ahelyett, hogy egy pontos kapcsot írnánk le mindhárom anyagként egyszerre.
| Általános | anyagválasztási útmutató |
|---|---|
| Elektro-horganyzott acél | Standard horganyzott opció általános védett alkalmazásokhoz, ahol ez a felület megfelel a szervizkörnyezetnek |
| Rozsdamentes acél | Válassza ki, ahol nagyobb korrózióállóságra van szükség; ellenőrizze a rendelkezésre állást a szükséges 84-es sorozat lábhosszában |
| Alumínium | Külön könnyű anyag opció, ahol alumínium kapcsok vannak megadva; ellenőrizze a pontos méret elérhetőségét és a szerszám alkalmasságát |
A tűző hosszát a rögzítendő anyag vastagsága és összenyomhatósága, a fogadó hordozó és a tűzőgép által elfogadott lábhossz-tartomány szerint kell kiválasztani.
| Méret | Lábhossz | Általános kiválasztási szempont |
|---|---|---|
| 84/04–84/06 | 4-6 mm | Vékony szövetek, burkolatok és sekély rögzítések, ahol a tűzőgép támogatja ezeket a hosszúságokat |
| 84/08–84/10 | 8-10 mm | Gyakori kárpitozási, árnyékolási és könnyű összeszerelési alkalmazások |
| 84/12–84/16 | 12-16 mm | Vastagabb szerelvények, amelyek további behatolást igényelnek ott, ahol az aljzat és a szerszám lehetővé teszi a hosszabb lábat |
Ezek általános kiválasztási szempontok, nem pedig rögzített anyagvastagsági határértékek. Ha a behatolási mélység kritikus fontosságú, nagy mennyiségű gyártás előtt tesztelje a kiválasztott kapcsot a tényleges hordozóban.
| Staple Family | 84-es sorozat |
| Nyomtáv | 21GA |
| Névleges korona | Körülbelül 12,3 mm / 1/2' osztály |
| Huzalszakasz | Körülbelül 0,95 × 0,65 mm |
| Láb hossza | Válassza ki a kívánt 4-16 mm-es méretet |
| Pont | Véső |
| Összeállítás | Ragasztott, egyenes szalag |
| Kapcsok botonként | 125 |
| Kapcsok dobozonként | 10 000 |
| Eszköz információk | Adja meg a tűzőgép pontos gyártóját, típusát és az aktuális tűző hivatkozást |
A pontos árajánlat és a kompatibilitás ellenőrzéséhez adja meg a szükséges 84-es sorozat lábhosszát, mennyiségét, tűzőanyagát, pontos tűzőgép gyártóját és modelljét, alkalmazását és szállítási rendeltetési helyét.
Ehhez a kapocscsaládhoz adja meg a KYA-84, 21GA, körülbelül 12,3 mm-es névleges koronát, 0,95 × 0,65 mm-es vezetéket, vésőhegyet és a szükséges 84/04–84/16 lábhosszt.
A KYA 84 sorozatú tűzőkapcsok 21 méretű, 12,3 mm-es névleges koronával és körülbelül 0,95 × 0,65 mm-es huzalszakasszal rendelkező, finomhuzalos kapcsok.
A sorozatot általában 1/2 hüvelykes koronarögzítő osztályként írják le. A KYA körülbelül 12,3 mm-t tesz közzé névleges koronaméretként. Más gyártók eltérő koronamérési pontot használhatnak, ezért más márka cseréjekor hasonlítsa össze a tényleges rajzot.
Az ezen az oldalon használt műszaki specifikáció körülbelül 0,95 mm huzalszélesség és 0,65 mm vastagság.
A KYA termékinformációi egynél több közzétett vezetékméret bejegyzést használtak a 84-es sorozathoz. Az ezen az oldalon használt részletes műszaki és csomagolási specifikáció körülbelül 0,95 × 0,65 mm. A meglévő tűzőkapcsot lecserélő vásárlóknak minta- vagy méretrajzot kell összehasonlítaniuk, ha a pontos tűrés kritikus fontosságú.
A KYA jelenleg a 84/04-es, 84/06-os, 84/08-as, 84/10-es, 84/12-es, 84/14-es és 84/16-os listákat sorolja fel, amelyek 4-16 mm-es lábhosszaknak felelnek meg.
A KYA jelenleg 125 tűzőkapcsot tartalmaz pálcánként.
A közzétett csomagolási specifikáció dobozonként 10 000 tűzőkapocs.
A KYA csomagolási táblázatában felsorolt horganyzott méretek vésőhegyet használnak.
Igen. A KYA a 84-es sorozatot ragasztószalaggal ellátott, egyenes szalagos kapcsok családjaként azonosítja.
Az alkalmasság az expozíciós körülményektől függ. Az elektrogalvanizált kapcsok nagyobb korrózióvédelmet nyújtanak, mint a kezeletlen acél, de a tartós nedvesség vagy korrozív környezet rozsdamentes acélt vagy más meghatározott anyagot igényelhet.
A KYA a rozsdamentes acélt a 84-es sorozaton belüli anyagopcióként sorolja fel. Árajánlat kérésekor erősítse meg a rendelkezésre állást a kívánt lábhosszban.
Az OMER 84.16 erős kereszthivatkozás, mivel az OMER 21GA-t, körülbelül 0,65 × 0,95 mm-es vezetéket és 4–16 mm-es rögzítőelem-tartományt ad ki. Csere előtt ellenőrizze a szükséges lábhossz és koronamérési konvenciót.
A KYA kereszthivatkozásokat végez a 84-es sorozatra a PREBENA AD-vel, és a PREBENA saját kereszthivatkozási információi leképezik az OMER 84.16-ot AD-típusú kapcsokra. Rendelés előtt ellenőrizze a PREBENA szerszám pontos modelljét és az elfogadott lábhosszakat.
A KYA a FASCO 84-et kereszthivatkozásként sorolja fel. Mivel a szerszámmodellek és a rögzítőelemek méretei eltérőek lehetnek, ellenőrizze a pontos FASCO szerszámmodellt, mielőtt a tűzőkapcsot közvetlen csereként kezelné.
Az ATRO 84-et a KYA a család kereszthivatkozásaként sorolja fel. Használat előtt ellenőrizze a tűzőgép pontos modelljét, az elfogadott tűzőhosszt és a korona specifikációját.
Nem. A mérőműszer és a névleges koronaosztály önmagában nem biztosítja a kompatibilitást. A huzalszakasznak, a tényleges koronaméretnek, a csík geometriájának, a menetemelkedésnek és a lábhossznak is meg kell egyeznie a tűzőgéppel.
Igen. A kárpitozás és a bútorrögzítés szabványos alkalmazások ebben a finomhuzalos tűzőosztályban, ha a tűzőgép, a tűzőhossz és a hordozó kompatibilis.
Igen, megfelelő árnyékoló és könnyű hálós anyagokhoz, ahol a 21GA finomhuzalos tűzőkapcs megfelelő.
Igen, megfelelő szigetelőanyagokhoz és aljzatokhoz, ahol a beépítési specifikáció ezt a kapocstípust megengedi.
A KYA a tetőfedőt listázza alkalmazásként. Kövesse a tetőfedő vagy alátétfedő gyártójának rögzítési utasításait, mert egyes rendszerek más rögzítőanyagot, koronát vagy sapkarendszert igényelnek.
A fő különbség a lábhosszban van: 84/08 8 mm-es lábat használ, 84/10 10 mm-t és 84/12 12 mm-t. Válasszon az anyagvastagság, az aljzat behatolása és a tűzőgép által elfogadott rögzítőelemek szerint.
Adja meg a szükséges 84-es sorozat méretet, mennyiséget, anyagot, tűzőgép gyártóját és pontos modelljét, alkalmazását és szállítási rendeltetési helyét. Ehhez a 21GA finomhuzalos kapcsos családhoz használja a KYA-84-et.
