| Longitud: | |
|---|---|
| Cantidad: | |

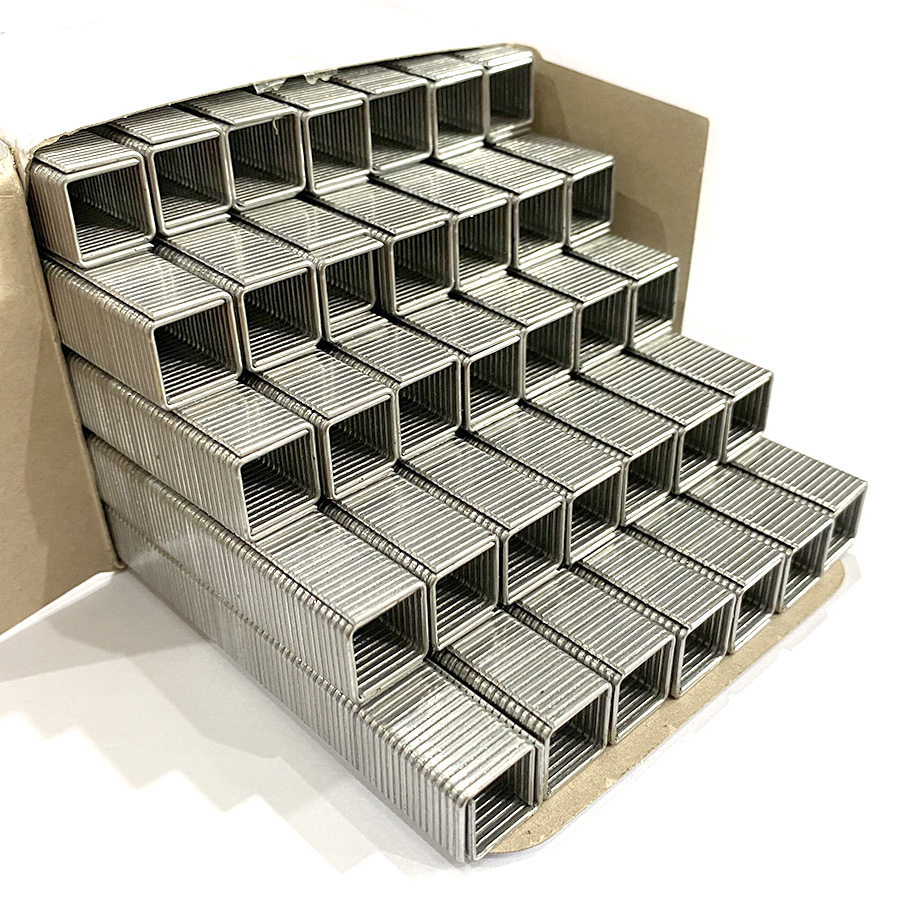

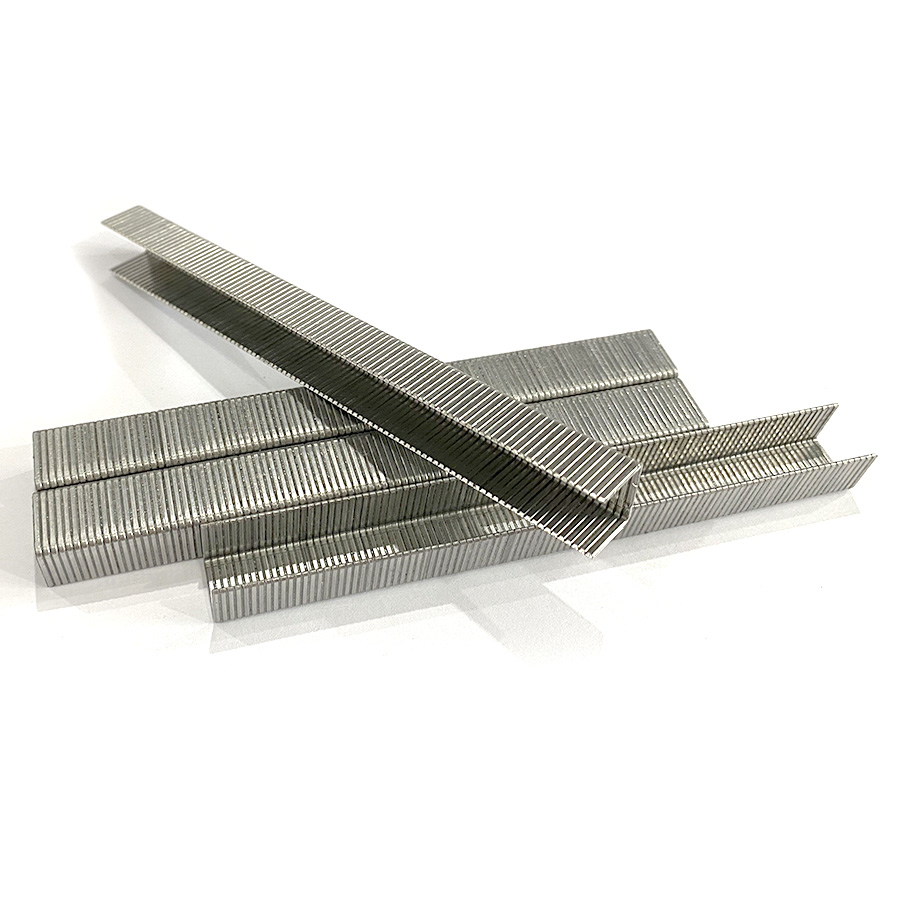

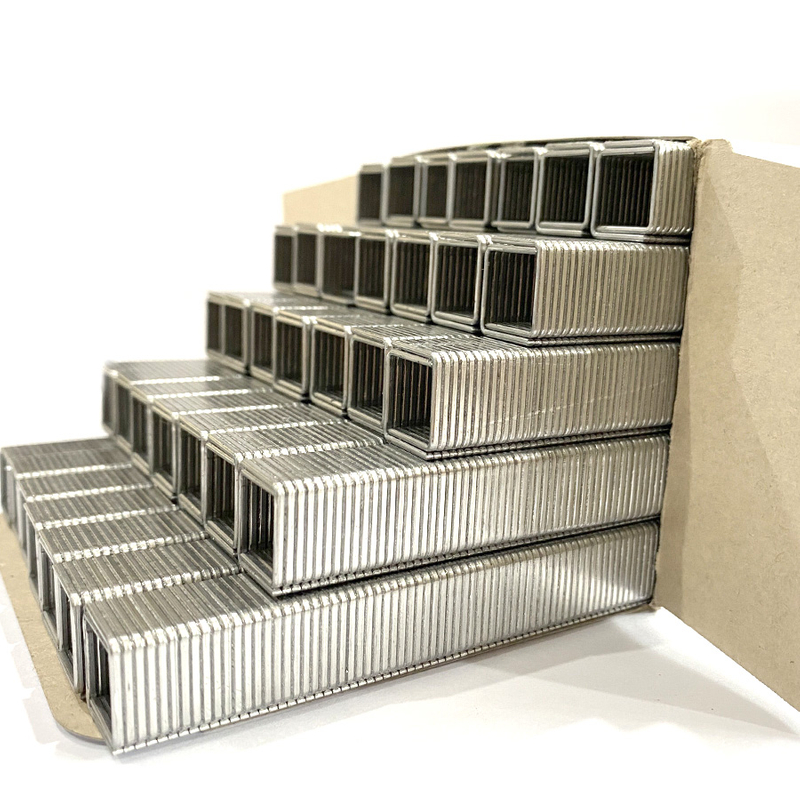

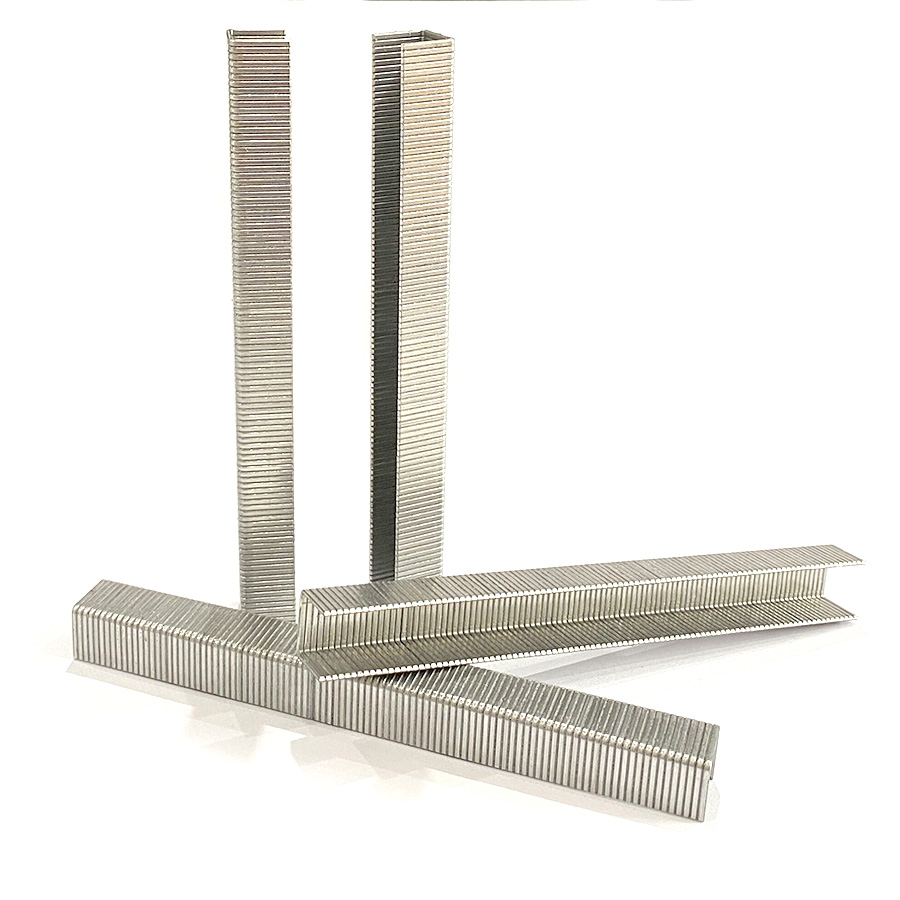

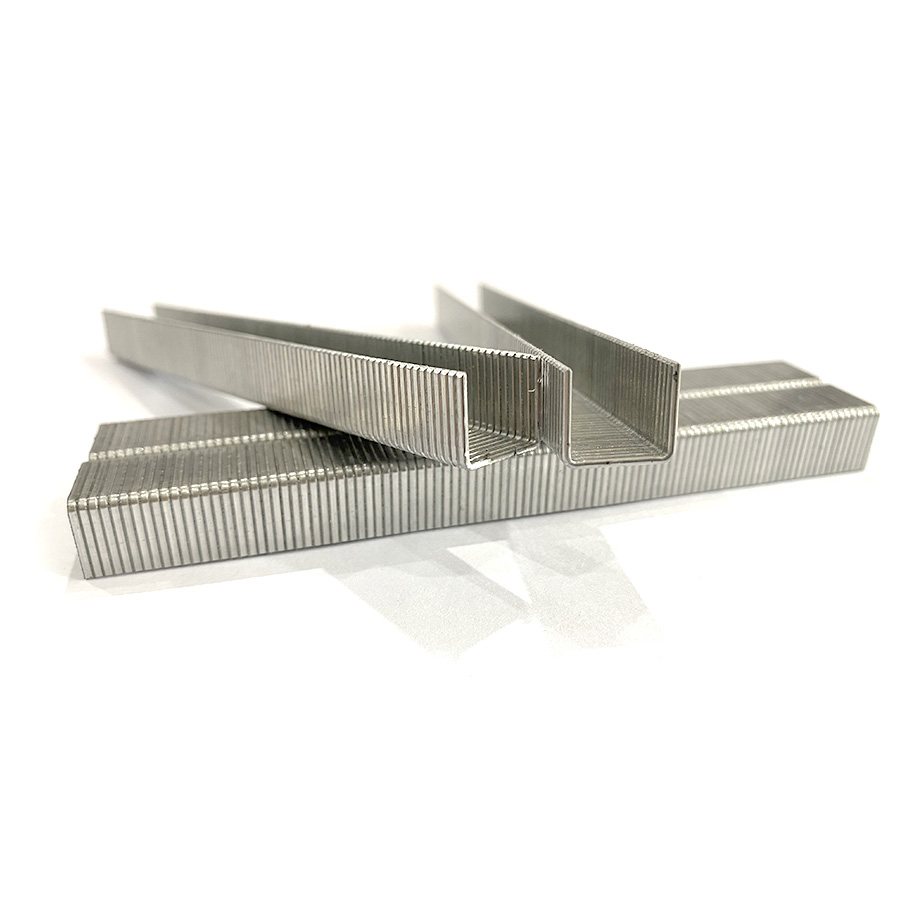

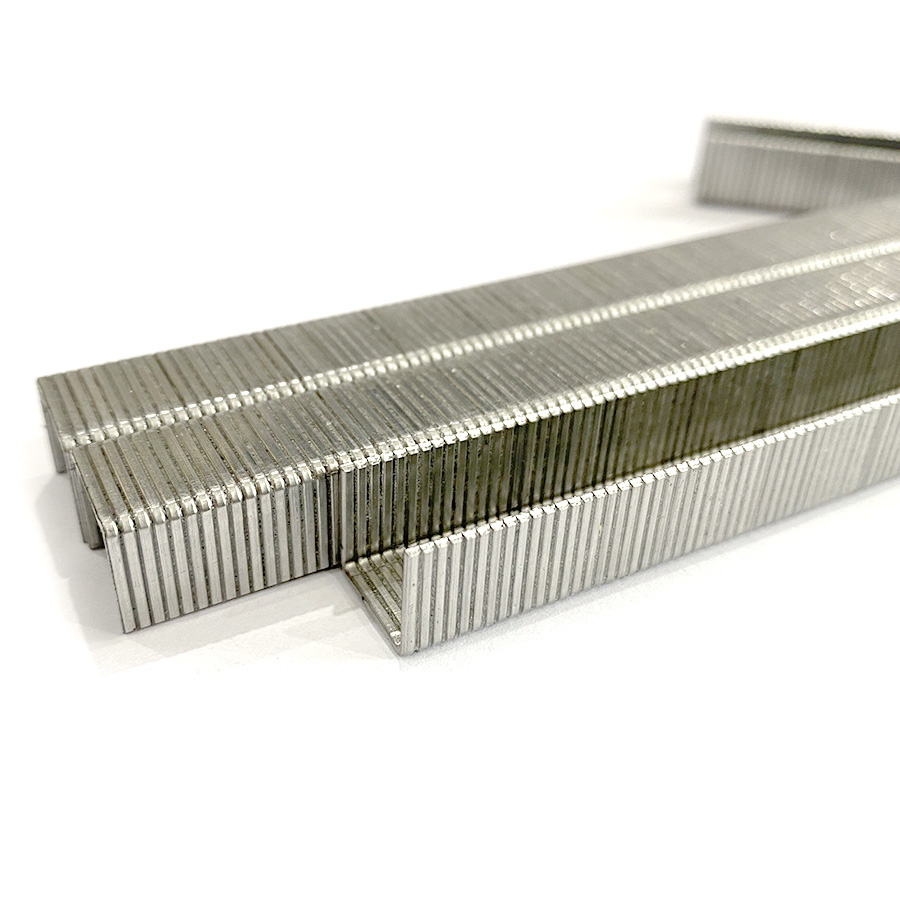

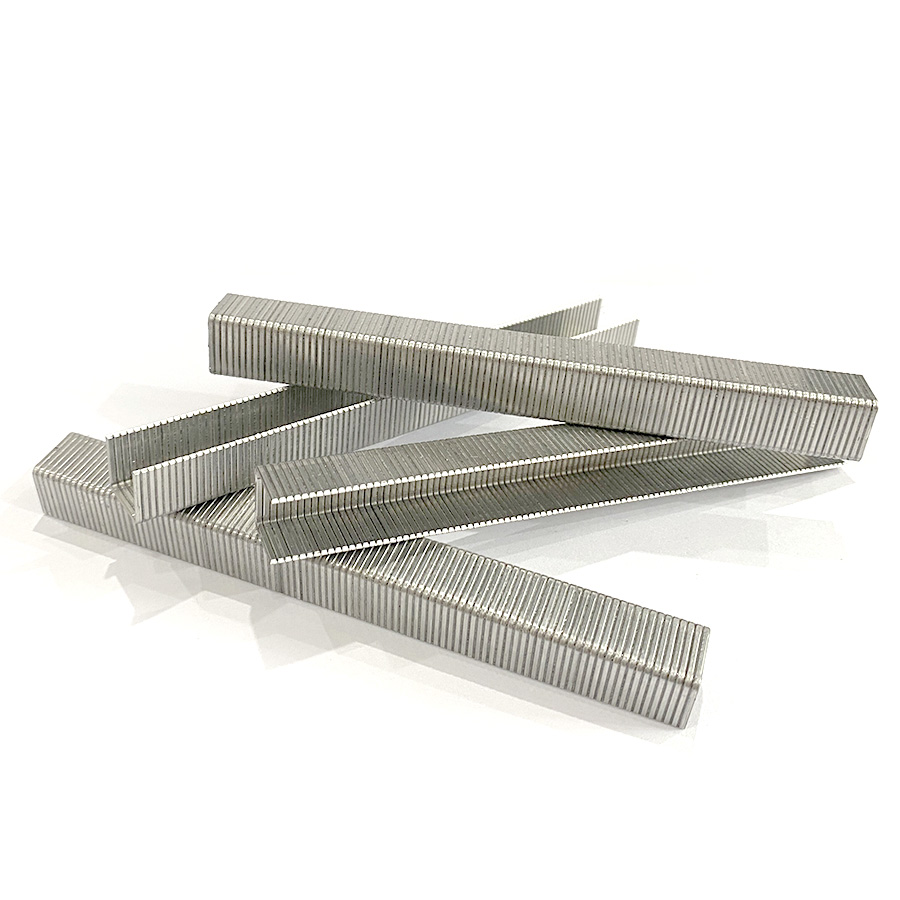

Las grapas de aluminio de la serie KYA 94 son sujetadores de alambre medio de calibre 18 diseñados para ebanistería, fabricación de muebles, cajas de madera, embalajes livianos y ensamblaje de madera en general. Utilizan una corona de aproximadamente 13,45 mm con una sección de alambre de 1,25 × 1,00 mm y están disponibles en longitudes de pierna de 10 mm a 40 mm.
La construcción de aluminio proporciona un sujetador liviano que no forma óxido rojo como el acero al carbono. El aluminio aún puede oxidarse o corroerse en ambientes agresivos, por lo que la selección del material debe basarse en el sustrato, la exposición a la humedad, los productos químicos y la resistencia requerida de las juntas.
Las grapas de la serie 94 se identifican por algo más que su calibre. El ancho de la corona, el ancho del alambre, el grosor del alambre, la longitud de la pata y la geometría de la tira deben coincidir con la grapadora antes de su uso en producción.
| Especificación | Detalles |
| Serie | Serie 94 |
| Tipo de sujetador | Grapa de alambre mediana |
| Indicador | Calibre 18 |
| Ancho de la corona | Aprox. 13,45 mm/0,53' |
| Ancho del cable | Aprox. 1,25 mm/0,050' |
| Grosor del alambre | Aprox. 1,00 mm/0,040' |
| Rango de longitud de pierna | 10–40 mm / Aprox. 3/8'–1-9/16' |
| Material primario | Aluminio |
| Otras opciones de materiales | Acero Galvanizado o Acero Inoxidable, Sujeto a Especificación |
| Grapas por barra | Aprox. 100 piezas |
| Grapas por caja | Aprox. 7.000 piezas |
| Aplicaciones típicas | Gabinetes, muebles, cajas, cajas, embalajes, paneles y ensamblaje de madera clara |
| Artículo | Longitud de la pierna | Aprox. Piezas en pulgadas | /piezas en barra | /cajas | /cajas de cartón | /palé |
|---|---|---|---|---|---|---|
| 94/10 | 10mm | 3/8' | 100 | 7.000 | 10 | 40 |
| 94/12 | 12mm | 1/2' | 100 | 7.000 | 10 | 40 |
| 94/14 | 14mm | 9/16' | 100 | 7.000 | 10 | 40 |
| 94/15 | 15mm | Aprox. 19/32' | 100 | 7.000 | 10 | 40 |
| 94/16 | 16mm | 5/8' | 100 | 7.000 | 10 | 40 |
| 94/18 | 18mm | Aprox. 23/32' | 100 | 7.000 | 10 | 40 |
| 94/19 | 19mm | 3/4' | 100 | 7.000 | 10 | 40 |
| 94/21 | 21mm | 13/16' | 100 | 7.000 | 10 | 40 |
| 94/22 | 22mm | 7/8' | 100 | 7.000 | 10 | 40 |
| 94/25 | 25mm | 1' | 100 | 7.000 | 10 | 40 |
| 94/28 | 28mm | 1-1/8' | 100 | 7.000 | 10 | 40 |
| 94/30 | 30mm | 1-3/16' | 100 | 7.000 | 10 | 40 |
| 94/32 | 32mm | 1-1/4' | 100 | 7.000 | 10 | 40 |
| 94/35 | 35mm | 1-3/8' | 100 | 7.000 | 10 | 40 |
| 94/38 | 38mm | 1-1/2' | 100 | 7.000 | 6 | 40 |
| 94/40 | 40mm | 1-9/16' | 100 | 7.000 | 6 | 40 |
Las cantidades de embalaje se basan en la configuración KYA indicada. Confirme el embalaje actual de cajas y palés para el material seleccionado y la longitud de la pata antes de calcular el volumen del envío.
La corona de aproximadamente 13,45 mm distribuye la carga de sujeción en una superficie más amplia que las grapas de corona estrechas. Esto hace que las grapas de la serie 94 sean adecuadas para respaldos de gabinetes, paneles de muebles, cajas, componentes de estanterías y otros ensamblajes donde es apropiada una corona más ancha.
La dimensión de la corona debe coincidir con el cargador de la grapadora y el sistema de accionamiento. No se debe sustituir una serie de grapas 18GA diferente únicamente porque el calibre del cable sea el mismo.
La Serie 94 utiliza una sección de cable de aproximadamente 1,25 mm de ancho × 1,00 mm de espesor. Esta geometría se utiliza comúnmente en los sistemas de grapado industriales tipo Serie 94.
Cuando obtenga grapas de repuesto, haga coincidir el ancho y el grosor del alambre además de la corona de 13,45 mm y la longitud de pata requerida.
Las longitudes de patas de aproximadamente 10 mm a 40 mm permiten que la Serie 94 cubra una variedad de paneles delgados, componentes de gabinetes, piezas de muebles y conjuntos de madera más gruesos.
La longitud de la grapa debe seleccionarse de acuerdo con el grosor y la densidad de los materiales que se unen. Una grapa más larga no es automáticamente mejor porque una penetración excesiva puede atravesar la parte posterior de un panel o interferir con la superficie terminada.
Las grapas de aluminio son más ligeras que las fijaciones de acero comparables y no producen óxido rojo convencional. Por lo general, también son no magnéticos, lo que puede resultar útil en aplicaciones seleccionadas de fabricación y embalaje.
El aluminio es más blando y tiene propiedades mecánicas diferentes a las del acero al carbono o el acero inoxidable. Confirme que el aluminio proporcione suficiente rendimiento de sujeción para el sustrato y la carga específicos antes de reemplazar una grapa de acero.
| del material | Características | Selección típica |
|---|---|---|
| Aluminio | Ligero, sin óxido rojo, generalmente no magnético y más blando que el acero. | Gabinetes, muebles, embalajes y aplicaciones seleccionados donde las propiedades del aluminio son útiles. |
| Acero Galvanizado | Material base de acero con protección contra la corrosión de zinc. | Montaje general de madera donde se requiere resistencia del acero y resistencia moderada a la corrosión. |
| Acero inoxidable | Mayor resistencia a la corrosión que el acero al carbono galvanizado estándar. | Aplicaciones húmedas, exteriores o sensibles a la corrosión donde el grado exacto es adecuado. |
La Serie 94 es una geometría básica industrial establecida. Las referencias de herramientas del mercado incluyen Atro 94, BeA 94, Omer 94 y otras grapadoras diseñadas específicamente para el mismo formato de corona de aproximadamente 13,4 mm y alambre de 1,25 × 1,00 mm.
La marca de la herramienta por sí sola no garantiza la compatibilidad. Un fabricante puede ofrecer varias grapadoras 18GA con diferentes anchos de corona. Confirme el modelo exacto de la herramienta, la serie de grapas aceptadas, la corona, la sección del alambre y el rango de longitud de las patas antes de su uso.
| de referencias de mercado | Guía de compatibilidad |
|---|---|
| Atro 94 | Referencia común de la Serie 94; confirme la capacidad de longitud de las patas de la herramienta. |
| BeA 94 | Referencia común de la Serie 94; Verifique el modelo exacto de la grapadora. |
| ómer 94 | Referencia común de la Serie 94; Verifique el rango de longitud de las piernas. |
| Sistemas tipo Bostitch 94 | Úselo solo cuando la especificación de la herramienta acepte explícitamente la geometría de la Serie 94. |
| Referencia Prebena Tipo HB | Verifique la corona exacta, la sección del alambre y las especificaciones de la herramienta antes de realizar la sustitución. |
| Otras grapadoras 18GA | No asuma la compatibilidad sólo por el calibre. |
Las grapas de la serie 94 se pueden usar para respaldos de gabinetes, componentes de estanterías, gabinetes y ensamblajes de paneles seleccionados donde sea apropiado un sujetador de alambre medio 18GA con una corona de 13,45 mm.
Para madera contrachapada delgada, MDF o paneles terminados, pruebe la longitud de las grapas y la profundidad de la clavada antes de la producción para reducir el riesgo de roturas o marcas visibles.
Los respaldos de muebles, marcos, componentes de paneles y conjuntos de madera clara son aplicaciones comunes para el formato Serie 94 cuando el material seleccionado y la longitud de las patas proporcionan el rendimiento de sujeción requerido.
Para juntas de madera dura densa o de mayor carga, confirme si los sujetadores de aluminio brindan suficiente rendimiento mecánico o si las grapas Serie 94 galvanizadas o de acero inoxidable son más apropiadas.
Las grapas de la serie 94 se pueden utilizar para cajas de madera seleccionadas, conjuntos de embalaje livianos y fijaciones de madera a paneles donde la corona de 13,45 mm y las longitudes de patas disponibles coinciden con los materiales.
Para cajas de servicio pesado, embalajes de exportación o conjuntos estructurales de carga, el material de fijación, la profundidad de penetración y el diseño de las juntas deben verificarse por separado.
La gama de patas de 10 a 40 mm permite seleccionar grapas de la serie 94 para paneles, tableros de respaldo, componentes de molduras y otras aplicaciones de sujeción de madera de liviana a mediana.
Elija una grapa que proporcione suficiente penetración sin sobresalir por la parte posterior de la pieza de trabajo.

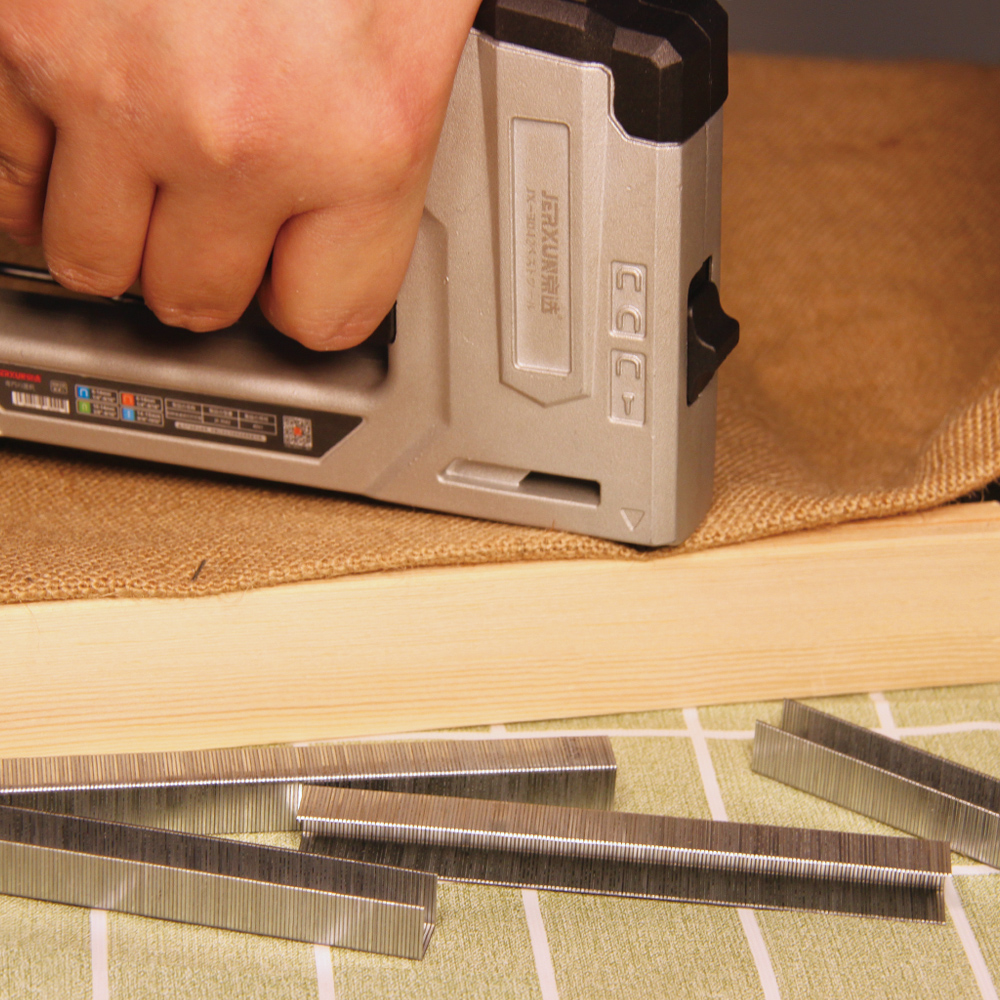

Las imágenes de la aplicación son para referencia general de fijación. Utilice siempre las dimensiones de la serie 18GA 94 especificadas para este producto al seleccionar grapas para la producción.
Respaldos de gabinetes y carpintería
Fabricación de muebles
Componentes de cajones y estanterías.
Montaje de contrachapados y paneles.
cajas de madera
Embalaje ligero
Revestimiento de madera
Recorte y moldura
Montaje general de madera ligera a media.
| Consulta del Comprador | Referencia Serie 94 |
|---|---|
| Indicador | 18GA |
| Corona | Aprox. 13,45 mm |
| Sección de alambre | Aprox. 1,25 × 1,00 mm |
| Longitud de la pierna | 10–40 mm |
| Material | Aluminio para este producto; Variantes galvanizadas e inoxidables sujetas a especificación |
| Herramienta | Debe aceptar explícitamente la geometría de la serie 94 |
| Solicitud | Haga coincidir la longitud de la pata y el material con el espesor del sustrato y el rendimiento de sujeción requerido |
KYA suministra grapas de la serie 94 para fabricantes de gabinetes, fábricas de muebles, operaciones de embalaje, empresas de carpintería y distribuidores de sujetadores industriales.
Para pedidos al por mayor, proporcione el material grapado, la longitud de la pata, la cantidad, el modelo de herramienta y la aplicación necesarios. Si reemplaza otra marca, proporcione la serie de grapas existentes y las dimensiones físicas para que se pueda verificar la compatibilidad antes del uso en producción.
KYA suministra grapas de alambre medianas en múltiples anchos de corona, dimensiones de alambre, longitudes de patas y materiales para gabinetes, muebles, paneles, embalajes y fijación de madera industrial.
Las grapas de la serie KYA 94 son sujetadores 18GA con una corona de aproximadamente 13,45 mm y una sección de alambre de 1,25 × 1,00 mm. Las longitudes de pierna disponibles varían de aproximadamente 10 mm a 40 mm.
Sí. La serie KYA 94 utiliza un perfil de grapas de alambre medio 18GA.
La especificación KYA enumera una corona de aproximadamente 13,45 mm.
La sección de cable indicada tiene aproximadamente 1,25 mm de ancho × 1,00 mm de espesor.
KYA enumera longitudes de la Serie 94 de aproximadamente 10 mm a 40 mm, incluidos 10, 12, 14, 15, 16, 18, 19, 21, 22, 25, 28, 30, 32, 35, 38 y 40 mm.
La configuración indicada utiliza aproximadamente 100 grapas por barra.
La cantidad estándar indicada es de aproximadamente 7000 grapas por caja. Confirme el embalaje actual para la longitud y el material seleccionados antes del envío a granel.
Utilice una grapadora diseñada específicamente para la geometría de la Serie 94. Las referencias del mercado incluyen Atro 94, BeA 94, Omer 94 y otras herramientas que especifican explícitamente las mismas dimensiones de corona y alambre.
No. Los fabricantes de herramientas ofrecen múltiples sistemas de grapas 18GA con diferentes anchos de corona. Confirme el modelo exacto de grapadora y la geometría de grapa aceptada en lugar de confiar únicamente en la marca o el calibre.
El aluminio no forma óxido de hierro rojo convencional, pero puede oxidarse o corroerse bajo ciertas condiciones químicas, salinas o altamente alcalinas. Seleccione el material de fijación según el entorno de servicio.
El aluminio y el acero tienen diferentes propiedades mecánicas. Se debe seleccionar aluminio cuando sus características materiales sean adecuadas para la unión en lugar de tratarlo como un reemplazo directo equivalente en resistencia para cada grapa de acero.
KYA enumera opciones de materiales galvanizados y de acero inoxidable para la Serie 94. Confirme la longitud requerida de la pata, las dimensiones del cable, el grado del material y la disponibilidad actual al realizar el pedido.
La longitud de las grapas debe seleccionarse según el grosor del panel del gabinete y el material receptor. No existe una longitud única que sea correcta para cada construcción de gabinete.
Se pueden utilizar para ensamblajes de cajas y embalajes ligeros seleccionados donde el aluminio proporciona suficiente resistencia a las juntas. Las cajas de servicio pesado o que soportan carga deben evaluarse de acuerdo con el diseño de la junta real y la resistencia requerida de los sujetadores.
La selección del material debe basarse en las condiciones de exposición al aire libre. El aluminio puede resistir el óxido rojo, pero puede corroerse en algunos entornos, mientras que las opciones de acero inoxidable pueden ser más adecuadas para la exposición exigente a la humedad o la sal.
Proporcione el material de grapas requerido, la longitud de la pierna, la cantidad, el modelo exacto de grapadora y la aplicación. Si reemplaza otra marca, proporcione también la serie de grapas existentes, el ancho de la corona y las dimensiones del alambre.
