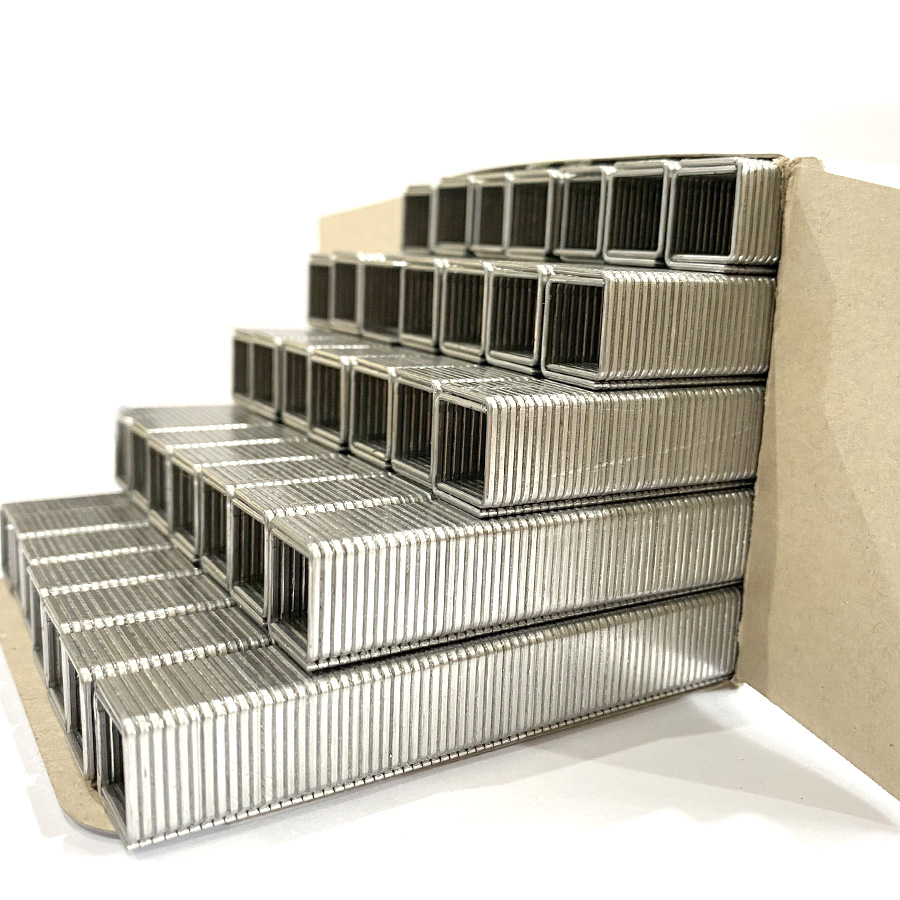

KYA 94 seeria alumiiniumklambrid on 18-mõõtmelised keskmise traadiga kinnitusdetailid, mis on mõeldud kappide, mööblitootmise, korpuse, puitkastide, kergete pakendite ja üldise puidu kokkupanemiseks. Need kasutavad umbes 13,45 mm krooni 1,25 × 1,00 mm traadiosaga ja on saadaval jalgade pikkusega 10 mm kuni 40 mm.
Alumiiniumkonstruktsioon tagab kerge kinnitusvahendi, mis ei moodusta punast roostet nagu süsinikterasest. Alumiinium võib agressiivses keskkonnas siiski oksüdeeruda või korrodeeruda, seega tuleks materjali valikul lähtuda aluspinnast, kokkupuutest niiskusega, kemikaalidest ja nõutavast vuugitugevusest.
94-seeria klambrid on identifitseeritavad enama kui ainult mõõdiku järgi. Krooni laius, traadi laius, traadi paksus, jala pikkus ja riba geomeetria peaksid kõik klammerdaja enne tootmist kasutama.
| Spetsifikatsioon | Üksikasjad |
| seeria | 94 seeria |
| Kinnitusvahendi tüüp | Keskmine traatklamber |
| Mõõtur | 18 Gabariit |
| Krooni laius | u. 13,45 mm / 0,53' |
| Traadi laius | u. 1,25 mm / 0,050' |
| Traadi paksus | u. 1,00 mm / 0,040' |
| Jala pikkuste vahemik | 10–40 mm / ca. 3/8'–1-9/16' |
| Esmane materjal | Alumiinium |
| Muud materjali valikud | Tsingitud teras või roostevaba teras, vastavalt spetsifikatsioonile |
| Klambrid pulga kohta | u. 100 tk |
| Klambrid karbi kohta | u. 7000 tk |
| Tüüpilised rakendused | Kapid, mööbel, korpus, kastid, pakendamine, vooderdus ja kerge puidu montaaž |
| Kauba | jala pikkus | ca. Tollised | tk/pulgad | /karbid | /karpkarp | /kaubaalus |
|---|---|---|---|---|---|---|
| 94/10 | 10 mm | 3/8' | 100 | 7000 | 10 | 40 |
| 94/12 | 12 mm | 1/2' | 100 | 7000 | 10 | 40 |
| 94/14 | 14 mm | 9/16' | 100 | 7000 | 10 | 40 |
| 94/15 | 15 mm | u. 19/32' | 100 | 7000 | 10 | 40 |
| 94/16 | 16 mm | 5/8' | 100 | 7000 | 10 | 40 |
| 94/18 | 18 mm | u. 23/32' | 100 | 7000 | 10 | 40 |
| 94/19 | 19 mm | 3/4' | 100 | 7000 | 10 | 40 |
| 94/21 | 21 mm | 13/16' | 100 | 7000 | 10 | 40 |
| 94/22 | 22 mm | 7/8' | 100 | 7000 | 10 | 40 |
| 94/25 | 25 mm | 1' | 100 | 7000 | 10 | 40 |
| 94/28 | 28 mm | 1-1/8' | 100 | 7000 | 10 | 40 |
| 94/30 | 30 mm | 1-3/16' | 100 | 7000 | 10 | 40 |
| 94/32 | 32 mm | 1-1/4' | 100 | 7000 | 10 | 40 |
| 94/35 | 35 mm | 1-3/8' | 100 | 7000 | 10 | 40 |
| 94/38 | 38 mm | 1-1/2' | 100 | 7000 | 6 | 40 |
| 94/40 | 40 mm | 1-9/16' | 100 | 7000 | 6 | 40 |
Pakendikogused põhinevad loetletud KYA konfiguratsioonil. Enne saadetise mahu arvutamist kontrollige valitud materjali jaoks kehtivat karbi ja kaubaaluste pakkimist ning jala pikkust.
Ligikaudu 13,45 mm kroon jaotab kinnituskoormuse laiemale pinnale kui kitsad kroonklambrid. See muudab 94-seeria klambrid sobivaks kappide tagakülgede, mööblipaneelide, korpuse, riiulikomponentide ja muude koostude jaoks, kus on sobiv laiem kroon.
Krooni mõõde peab vastama klammerdaja salve ja draiverisüsteemile. Teistsugust 18GA klambriseeriat ei tohiks asendada ainult seetõttu, et traadi gabariit on sama.
94-seeria kasutab ligikaudu 1,25 mm laiust × 1,00 mm paksust traadiosa. Seda geomeetriat kasutatakse tavaliselt tööstuslikes 94-seeria tüüpi klammerdamissüsteemides.
Asendusklambrite hankimisel sobitage traadi laius ja paksus lisaks 13,45 mm kroonile ja nõutavale jala pikkusele.
Ligikaudu 10–40 mm jalgade pikkused võimaldavad 94-seeriaga katta mitmesuguseid õhukesi paneele, kapikomponente, mööbliosi ja paksemaid puitkooste.
Klambri pikkus tuleks valida vastavalt ühendatavate materjalide paksusele ja tihedusele. Pikem klamber ei ole automaatselt parem, sest liigne läbitungimine võib paneeli tagaküljest läbi murda või viimistletud pinda segada.
Alumiiniumist klambrid on kergemad kui võrreldavad terasest kinnitusdetailid ega tekita tavalist punast roostet. Need on üldiselt ka mittemagnetilised, mis võib olla kasulikud valitud tootmis- ja pakkimisrakendustes.
Alumiinium on pehmem ja selle mehaanilised omadused erinevad süsinikterasest või roostevabast terasest. Enne terasklambri vahetamist veenduge, et alumiinium tagab konkreetse aluspinna ja koormuse jaoks piisava pidamise.
| Materjali | omadused | Tüüpiline valik |
|---|---|---|
| Alumiinium | Kerge, punase roosteta, üldiselt mittemagnetiline ja pehmem kui teras. | Valitud kapid, mööbel, pakendid ja rakendused, kus alumiiniumi omadused on kasulikud. |
| Tsingitud teras | Terasest alusmaterjal tsingi korrosioonikaitsega. | Üldine puidukoost, kus nõutakse terase tugevust ja mõõdukat korrosioonikindlust. |
| Roostevaba teras | Kõrgem korrosioonikindlus kui tavalisel tsingitud süsinikterasel. | Niisked, välis- või korrosioonitundlikud rakendused, kus sobib täpne klass. |
94-seeria on väljakujunenud tööstuslik klambrigeomeetria. Turutööriistade viidete hulka kuuluvad Atro 94, BeA 94, Omer 94 ja muud klammerdajad, mis on spetsiaalselt loodud sama umbes 13,4 mm krooni ja 1,25 × 1,00 mm traadivormingu jaoks.
Tööriista kaubamärk üksi ei garanteeri ühilduvust. Tootja võib pakkuda mitut erineva kroonlaiusega 18GA klammerdajat. Enne kasutamist kinnitage täpne tööriista mudel, aktsepteeritud klambriseeria, kroon, traadi osa ja jala pikkuse vahemik.
| Ühilduvuse juhend turule | viidates |
|---|---|
| Atro 94 | Ühine 94-seeria viide; kinnitage tööriista jala pikkuse mahtuvus. |
| BeA 94 | Ühine 94-seeria viide; kontrollige klammerdaja täpset mudelit. |
| Omer 94 | Ühine 94-seeria viide; kontrollige jalgade pikkuse vahemikku. |
| Bostitchi 94-tüüpi süsteemid | Kasutage ainult siis, kui tööriista spetsifikatsioonis on selgesõnaliselt aktsepteeritud 94-seeria geomeetriat. |
| Prebena HB-tüübi viide | Enne asendamist kontrollige täpset võra, traadi osa ja tööriista tehnilisi andmeid. |
| Muud 18GA klammerdajad | Ärge eeldage ühilduvust ainult gabariidi järgi. |
94-seeria klambreid saab kasutada valitud kappide tagakülgede, riiulikomponentide, korpuse ja paneelide koostu jaoks, kus sobib 18GA keskmise traadiga kinnitus 13,45 mm krooniga.
Õhukese vineeri, MDF-i või viimistletud paneelide puhul katsetage enne tootmist klambri pikkust ja ajamite sügavust, et vähendada läbimurde või nähtava märgistuse ohtu.
Mööbli seljatoed, raamid, paneelide komponendid ja heledast puidust sõlmed on 94-seeria formaadi jaoks tavalised rakendused, kui valitud materjal ja jala pikkus tagavad vajaliku hoidevõime.
Tiheda lehtpuidust või suurema koormusega ühenduste puhul kontrollige, kas alumiiniumkinnitused tagavad piisava mehaanilise jõudluse või on sobivamad tsingitud või roostevabast terasest 94-seeria klambrid.
94-seeria klambreid saab kasutada valitud puitkastide, kergete pakendikomplektide ja puidust paneeli külge kinnitamiseks, kus 13,45 mm kroon ja saadaolevad jalapikkused sobivad materjalidega.
Tugevate kastide, ekspordipakendi või konstruktsiooni kandesõlmede puhul tuleks kinnitusdetailide materjali, läbitungimissügavust ja liitekonstruktsiooni kontrollida eraldi.
Jalade vahemik 10–40 mm võimaldab valida 94-seeria klambrid paneelide, tugiplaatide, viimistluskomponentide ja muude kergete kuni keskmiste puidust kinnitusrakenduste jaoks.
Valige klamber, mis tagab piisava läbitungimise, ilma et see ulatuks läbi tooriku tagaosa.
Rakenduse pildid on üldiseks kinnituseks. Tootmiseks kasutatavate klambrite valimisel kasutage alati selle toote jaoks määratud 18GA 94 seeria mõõtmeid.
Kappide tagaküljed ja korpused
Mööbli valmistamine
Sahtli ja riiuli komponendid
Vineeri ja paneeli kokkupanek
Puidust kastid
Kerge pakend
Tahveldus
Kärpimine ja vormimine
Üldine kerge kuni keskmise puidu kokkupanek
| Ostjatšeki | 94. seeria viide |
|---|---|
| Mõõtur | 18GA |
| Kroon | u. 13,45 mm |
| Traadi osa | u. 1,25 × 1,00 mm |
| Jala pikkus | 10-40 mm |
| Materjal | Alumiinium selle toote jaoks; Tsingitud ja roostevabast terasest variandid vastavalt spetsifikatsioonile |
| Tööriist | Peab selgesõnaliselt aktsepteerima 94-seeria geomeetriat |
| Rakendus | Sobitage jala pikkus ja materjal aluspinna paksuse ja nõutava hoidmisvõimega |
KYA tarnib 94-seeria klambreid kapitootjatele, mööblitehastele, pakkimisettevõtetele, puidutöötlemisettevõtetele ja tööstuslike kinnitusdetailide turustajatele.
Hulgitellimuste puhul esitage vajalik klambrimaterjal, jala pikkus, kogus, tööriista mudel ja rakendus. Kui asendate mõne muu kaubamärgi, esitage olemasolev klambriseeria ja füüsilised mõõtmed, et ühilduvust saaks kontrollida enne tootmist.
KYA tarnib keskmise pikkusega traatklambreid mitme krooni laiuse, traadi mõõtmete, jala pikkuste ja kappide, mööbli, paneelide, pakendamise ja tööstusliku puidukinnituse jaoks.
KYA 94 seeria klambrid on 18GA kinnitused, millel on umbes 13,45 mm kroon ja 1,25 × 1,00 mm traadiosa. Saadaval jalgade pikkused on vahemikus umbes 10 mm kuni 40 mm.
Jah. KYA 94 seeria kasutab 18GA keskmise juhtmega klambriprofiili.
KYA spetsifikatsioonis on märgitud umbes 13,45 mm kroon.
Loetletud traadiosa laius on ligikaudu 1,25 mm × 1,00 mm paksune.
KYA loetleb 94 seeria pikkused umbes 10 mm kuni 40 mm, sealhulgas 10, 12, 14, 15, 16, 18, 19, 21, 22, 25, 28, 30, 32, 35, 38 ja 40 mm.
Loetletud konfiguratsioonis kasutatakse umbes 100 klambrit pulga kohta.
Standardne loetletud kogus on ligikaudu 7000 klambrit karbi kohta. Enne hulgi saatmist kinnitage valitud pikkuse ja materjali jaoks kehtiv pakend.
Kasutage spetsiaalselt 94-seeria geomeetria jaoks mõeldud klammerdajat. Turuviited hõlmavad Atro 94, BeA 94, Omer 94 ja muid tööriistu, mis määravad selgesõnaliselt samad võra ja traadi mõõtmed.
Ei. Tööriistatootjad pakuvad mitut erineva krooni laiusega 18GA klambrisüsteemi. Kinnitage täpne klammerdaja mudel ja aktsepteeritud klambrigeomeetria, selle asemel, et tugineda ainult kaubamärgile või mõõturile.
Alumiinium ei moodusta tavalist punast raudroostet, kuid see võib oksüdeeruda või korrodeeruda teatud keemilistes, soolastes või väga leeliselistes tingimustes. Valige kinnitusmaterjali materjal vastavalt teeninduskeskkonnale.
Alumiiniumil ja terasel on erinevad mehaanilised omadused. Alumiinium tuleks valida seal, kus selle materjaliomadused on vuugi jaoks sobivad, mitte käsitleda iga terasklambri otsese tugevuse ekvivalentina.
KYA loetleb 94-seeria roostevabast terasest ja tsingitud materjalide valikud. Tellimisel kinnitage vajalik jala pikkus, traadi mõõtmed, materjali klass ja praegune saadavus.
Klambri pikkus tuleks valida vastavalt kapipaneeli paksusele ja vastuvõtumaterjalile. Pole olemas ühte pikkust, mis sobiks iga kapikonstruktsiooni jaoks.
Neid saab kasutada valitud kergete kastide ja pakendite jaoks, kus alumiinium tagab piisava vuugitugevuse. Raskeid või kandvaid kaste tuleks hinnata vastavalt tegelikule liigendi konstruktsioonile ja nõutavale kinnitusvahendi tugevusele.
Materjali valimisel tuleks lähtuda välistingimustest. Alumiinium talub punast roostet, kuid võib mõnes keskkonnas korrodeeruda, samas kui roostevabast terasest valikud võivad olla sobivamad nõudliku niiskuse või soolaga kokkupuute korral.
Esitage vajalik klambrimaterjal, jala pikkus, kogus, täpne klammerdaja mudel ja rakendus. Teise kaubamärgi asendamisel esitage ka olemasolev klambriseeria, võra laius ja traadi mõõtmed.
