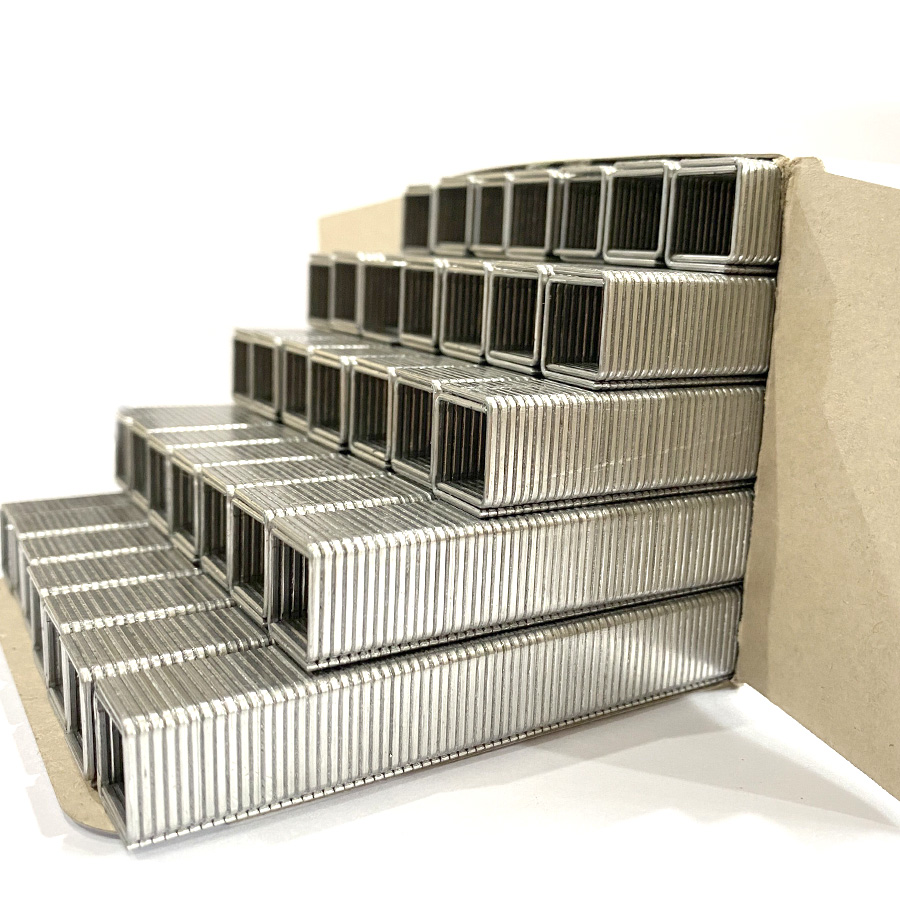

Ghim bấm bằng nhôm KYA 94 Series là loại ốc vít cỡ trung bình 18 thước được thiết kế cho tủ, sản xuất đồ nội thất, hộp đựng, thùng gỗ, bao bì nhẹ và lắp ráp gỗ nói chung. Chúng sử dụng vương miện khoảng 13,45 mm với tiết diện dây 1,25 × 1,00 mm và có sẵn các loại chân có chiều dài từ 10 mm đến 40 mm.
Cấu trúc bằng nhôm cung cấp dây buộc nhẹ không tạo thành rỉ sét màu đỏ như thép cacbon. Nhôm vẫn có thể bị oxy hóa hoặc ăn mòn trong môi trường khắc nghiệt, vì vậy việc lựa chọn vật liệu phải dựa trên chất nền, độ ẩm, hóa chất và độ bền yêu cầu của mối nối.
Kim bấm dòng 94 không chỉ được xác định bằng thước đo. Chiều rộng vương miện, chiều rộng dây, độ dày dây, chiều dài chân và hình dạng dải đều phải phù hợp với kim bấm trước khi sử dụng sản xuất.
| Đặc điểm kỹ thuật | Chi tiết |
| Loạt | Dòng 94 |
| Loại dây buộc | Dây trung bình |
| Máy đo | Máy đo 18 |
| Chiều rộng vương miện | Xấp xỉ. 13,45mm / 0,53' |
| Chiều rộng dây | Xấp xỉ. 1,25mm / 0,050' |
| Độ dày dây | Xấp xỉ. 1,00mm / 0,040' |
| Phạm vi chiều dài chân | 10–40mm / Xấp xỉ. 3/8'–1-9/16' |
| Vật liệu chính | Nhôm |
| Tùy chọn vật liệu khác | Thép mạ kẽm hoặc thép không gỉ, tùy theo đặc điểm kỹ thuật |
| Ghim mỗi gậy | Xấp xỉ. 100 chiếc |
| Ghim mỗi hộp | Xấp xỉ. 7.000 chiếc |
| Ứng dụng điển hình | Tủ, đồ nội thất, tủ, thùng, bao bì, ván và lắp ráp gỗ nhẹ |
| sản phẩm | Chiều dài chân | xấp xỉ. Chiếc | inch / Chiếc | que / | Hộp hộp / | Thùng carton / Pallet |
|---|---|---|---|---|---|---|
| 94/10 | 10mm | 8/3' | 100 | 7.000 | 10 | 40 |
| 12/9 | 12mm | 1/2' | 100 | 7.000 | 10 | 40 |
| 14/9 | 14mm | 16/9' | 100 | 7.000 | 10 | 40 |
| 15/9 | 15mm | Xấp xỉ. 32/19' | 100 | 7.000 | 10 | 40 |
| 94/16 | 16mm | 8/5' | 100 | 7.000 | 10 | 40 |
| 94/18 | 18mm | Xấp xỉ. 32/2' | 100 | 7.000 | 10 | 40 |
| 94/19 | 19mm | 3/4' | 100 | 7.000 | 10 | 40 |
| 21/9 | 21mm | 16/13' | 100 | 7.000 | 10 | 40 |
| 22/9 | 22mm | 8/7' | 100 | 7.000 | 10 | 40 |
| 25/9 | 25mm | 1' | 100 | 7.000 | 10 | 40 |
| 28/9 | 28mm | 1-1/8' | 100 | 7.000 | 10 | 40 |
| 94/30 | 30 mm | 1-3/16' | 100 | 7.000 | 10 | 40 |
| 94/32 | 32mm | 1-1/4' | 100 | 7.000 | 10 | 40 |
| 94/35 | 35mm | 1-3/8' | 100 | 7.000 | 10 | 40 |
| 94/38 | 38mm | 1-1/2' | 100 | 7.000 | 6 | 40 |
| 94/40 | 40mm | 1-9/16' | 100 | 7.000 | 6 | 40 |
Số lượng đóng gói dựa trên cấu hình KYA được liệt kê. Xác nhận việc đóng gói thùng carton và pallet hiện tại cho vật liệu đã chọn và chiều dài chân trước khi tính khối lượng lô hàng.
Vương miện khoảng 13,45mm phân bổ tải trọng kẹp trên một bề mặt rộng hơn so với ghim vương miện hẹp. Điều này làm cho ghim dòng 94 phù hợp với mặt sau tủ, tấm đồ nội thất, khung tủ, các bộ phận giá đỡ và các bộ phận lắp ráp khác nơi mà núm vặn rộng hơn là phù hợp.
Kích thước vương miện phải phù hợp với ổ chứa kim bấm và hệ thống điều khiển. Không nên thay thế một dòng ghim 18GA khác chỉ vì thước dây giống nhau.
Sê-ri 94 sử dụng phần dây dày khoảng 1,25mm × 1,00mm. Hình học này thường được sử dụng trên các hệ thống dập ghim loại 94 Series công nghiệp.
Khi tìm nguồn ghim thay thế, hãy điều chỉnh chiều rộng và độ dày của dây cùng với núm 13,45 mm và chiều dài chân cần thiết.
Chiều dài chân từ khoảng 10 mm đến 40 mm cho phép Dòng 94 bao phủ nhiều loại tấm mỏng, thành phần tủ, bộ phận đồ nội thất và cụm gỗ dày hơn.
Chiều dài của kim bấm phải được lựa chọn theo độ dày và mật độ của vật liệu được nối. Một chiếc ghim dài hơn không hẳn sẽ tốt hơn vì sự thâm nhập quá mức có thể xuyên qua mặt sau của tấm hoặc cản trở bề mặt hoàn thiện.
Kim bấm bằng nhôm nhẹ hơn so với các loại ốc vít bằng thép tương đương và không tạo ra rỉ sét màu đỏ thông thường. Chúng cũng thường không có từ tính, có thể hữu ích trong các ứng dụng sản xuất và đóng gói chọn lọc.
Nhôm mềm hơn và có tính chất cơ học khác với thép cacbon hoặc thép không gỉ. Xác nhận rằng nhôm có đủ khả năng giữ cho lớp nền và tải trọng cụ thể trước khi thay thế ghim thép.
| vật liệu | Đặc tính | Lựa chọn điển hình |
|---|---|---|
| Nhôm | Nhẹ, không rỉ sét màu đỏ, thường không có từ tính và mềm hơn thép. | Lựa chọn tủ, đồ nội thất, bao bì và các ứng dụng có đặc tính nhôm hữu ích. |
| Thép mạ kẽm | Vật liệu cơ bản bằng thép có bảo vệ chống ăn mòn kẽm. | Lắp ráp gỗ thông thường, nơi yêu cầu độ bền thép và khả năng chống ăn mòn vừa phải. |
| thép không gỉ | Khả năng chống ăn mòn cao hơn thép cacbon mạ kẽm tiêu chuẩn. | Các ứng dụng nhạy cảm với môi trường ẩm ướt, bên ngoài hoặc bị ăn mòn khi cấp độ chính xác phù hợp. |
94 Series là một dạng hình học chủ lực công nghiệp đã được thiết lập. Các tài liệu tham khảo về công cụ trên thị trường bao gồm Atro 94, BeA 94, Omer 94 và các loại kim bấm khác được thiết kế đặc biệt cho cùng loại vương miện khoảng 13,4mm và định dạng dây 1,25 × 1,00mm.
Riêng thương hiệu công cụ không đảm bảo khả năng tương thích. Một nhà sản xuất có thể cung cấp một số kim bấm 18GA với chiều rộng vương miện khác nhau. Xác nhận mẫu dụng cụ chính xác, dãy ghim được chấp nhận, vương miện, phần dây và phạm vi chiều dài chân trước khi sử dụng.
| tham chiếu thị trường | Hướng dẫn tương thích |
|---|---|
| Atro 94 | Tham chiếu phổ biến của Series 94; xác nhận công suất chiều dài chân công cụ. |
| BeA 94 | Tham chiếu phổ biến của Series 94; xác minh mô hình dập ghim chính xác. |
| ô-me 94 | Tham chiếu phổ biến của Series 94; xác minh phạm vi chiều dài chân. |
| Hệ thống loại 94 của Bostitch | Chỉ sử dụng khi thông số kỹ thuật của dao chấp nhận rõ ràng hình dạng Sê-ri 94. |
| Tài liệu tham khảo loại HB của Prebena | Kiểm tra chính xác núm vặn, tiết diện dây và thông số kỹ thuật của dụng cụ trước khi thay thế. |
| Máy dập ghim 18GA khác | Đừng cho rằng khả năng tương thích chỉ từ máy đo. |
Có thể sử dụng ghim dòng 94 cho mặt sau tủ, các bộ phận giá đỡ, khung tủ và cụm bảng chọn lọc trong đó dây buộc dây trung bình 18GA có núm vặn 13,45 mm là phù hợp.
Đối với ván ép mỏng, MDF hoặc tấm hoàn thiện, hãy kiểm tra chiều dài ghim và độ sâu của ghim trước khi sản xuất để giảm nguy cơ bị thủng hoặc có dấu vết rõ ràng.
Mặt sau, khung, thành phần bảng điều khiển và cụm gỗ sáng màu của đồ nội thất là những ứng dụng phổ biến cho định dạng Dòng 94 khi vật liệu được chọn và chiều dài chân mang lại hiệu suất giữ cần thiết.
Đối với các mối nối bằng gỗ cứng dày đặc hoặc chịu tải cao hơn, hãy xác nhận xem ốc vít bằng nhôm có cung cấp đủ hiệu suất cơ học hay không hoặc liệu ghim dòng 94 mạ kẽm hoặc thép không gỉ phù hợp hơn.
Có thể sử dụng ghim dòng 94 cho các thùng gỗ chọn lọc, cụm đóng gói nhẹ và dây buộc từ gỗ vào bảng trong đó núm vặn 13,45 mm và chiều dài chân có sẵn phù hợp với vật liệu.
Đối với các thùng hạng nặng, bao bì xuất khẩu hoặc các cụm kết cấu chịu lực, vật liệu buộc chặt, độ xuyên sâu và thiết kế mối nối phải được xác minh riêng.
Phạm vi chân 10–40mm cho phép lựa chọn ghim Dòng 94 để làm tấm ốp, tấm lót, các bộ phận trang trí và các ứng dụng buộc chặt gỗ từ nhẹ đến trung bình khác.
Chọn ghim có độ xuyên vừa đủ mà không nhô ra phía sau phôi.
Hình ảnh ứng dụng mang tính tham khảo chung về việc buộc chặt. Luôn sử dụng kích thước Dòng 18GA 94 được chỉ định cho sản phẩm này khi chọn kim bấm để sản xuất.
Mặt sau và khung tủ
Sản xuất đồ nội thất
Các thành phần ngăn kéo và kệ
Lắp ráp ván ép và bảng điều khiển
Thùng gỗ
Bao bì nhẹ
Tấm ốp
Cắt và đúc
Lắp ráp gỗ nhẹ đến trung bình chung
| Người mua kiểm tra | tài liệu tham khảo dòng 94 |
|---|---|
| Máy đo | 18GA |
| Vương miện | Xấp xỉ. 13,45mm |
| Phần dây | Xấp xỉ. 1,25 × 1,00mm |
| Chiều dài chân | 10–40mm |
| Vật liệu | Nhôm cho sản phẩm này; Các biến thể mạ kẽm và không gỉ tùy theo đặc điểm kỹ thuật |
| Dụng cụ | Phải chấp nhận rõ ràng hình học chuỗi 94 |
| Ứng dụng | Điều chỉnh chiều dài chân và chất liệu phù hợp với độ dày của nền và hiệu suất giữ cần thiết |
KYA cung cấp mặt hàng chủ lực 94 Series cho các nhà sản xuất tủ, nhà máy nội thất, hoạt động đóng gói, công ty chế biến gỗ và nhà phân phối dây buộc công nghiệp.
Đối với các đơn đặt hàng số lượng lớn, hãy cung cấp vật liệu ghim cần thiết, chiều dài chân, số lượng, mẫu công cụ và ứng dụng. Nếu thay thế nhãn hiệu khác, hãy cung cấp dòng ghim hiện có và kích thước vật lý để có thể kiểm tra tính tương thích trước khi sử dụng sản xuất.
KYA cung cấp ghim dây trung bình với nhiều chiều rộng vương miện, kích thước dây, chiều dài chân và vật liệu cho tủ, đồ nội thất, tấm ốp, bao bì và dây buộc gỗ công nghiệp.
Ghim bấm của KYA 94 Series là ốc vít 18GA với vương miện khoảng 13,45mm và tiết diện dây 1,25 × 1,00mm. Chiều dài chân có sẵn dao động từ khoảng 10mm đến 40mm.
Đúng. Dòng KYA 94 sử dụng cấu hình ghim dây trung bình 18GA.
Thông số kỹ thuật của KYA liệt kê vương miện có đường kính khoảng 13,45mm.
Phần dây được liệt kê rộng khoảng 1,25mm × dày 1,00mm.
KYA liệt kê 94 Series có chiều dài từ khoảng 10mm đến 40mm, bao gồm 10, 12, 14, 15, 16, 18, 19, 21, 22, 25, 28, 30, 32, 35, 38 và 40mm.
Cấu hình được liệt kê sử dụng khoảng 100 chiếc ghim trên mỗi thanh.
Số lượng tiêu chuẩn được liệt kê là khoảng 7.000 chiếc ghim/hộp. Xác nhận bao bì hiện tại về chiều dài và chất liệu đã chọn trước khi vận chuyển số lượng lớn.
Sử dụng kim bấm được thiết kế đặc biệt cho hình dạng Dòng 94. Các tài liệu tham khảo trên thị trường bao gồm Atro 94, BeA 94, Omer 94 và các công cụ khác chỉ định rõ ràng cùng kích thước vương miện và dây.
Không. Các nhà sản xuất dụng cụ cung cấp nhiều hệ thống ghim 18GA với chiều rộng vương miện khác nhau. Xác nhận mẫu máy dập ghim chính xác và hình dạng ghim được chấp nhận thay vì chỉ dựa vào thương hiệu hoặc thước đo.
Nhôm không tạo thành rỉ sét sắt đỏ thông thường, nhưng nó có thể bị oxy hóa hoặc ăn mòn trong một số điều kiện hóa học, muối hoặc có tính kiềm cao. Chọn vật liệu dây buộc theo môi trường dịch vụ.
Nhôm và thép có tính chất cơ học khác nhau. Nên chọn nhôm khi đặc tính vật liệu của nó phù hợp với mối nối thay vì được coi là vật liệu thay thế trực tiếp có độ bền tương đương cho mọi ghim thép.
KYA liệt kê các tùy chọn vật liệu thép không gỉ và mạ kẽm cho Dòng 94. Xác nhận chiều dài chân cần thiết, kích thước dây, loại vật liệu và tình trạng sẵn có khi đặt hàng.
Chiều dài ghim phải được chọn theo độ dày của tấm tủ và vật liệu tiếp nhận. Không có một chiều dài nào chính xác cho mọi cấu trúc tủ.
Chúng có thể được sử dụng cho các cụm đóng gói và thùng nhẹ được lựa chọn trong đó nhôm cung cấp đủ độ bền cho mối nối. Thùng chịu tải nặng hoặc chịu tải phải được đánh giá theo thiết kế mối nối thực tế và độ bền dây buộc yêu cầu.
Lựa chọn vật liệu nên dựa trên các điều kiện tiếp xúc ngoài trời. Nhôm có thể chống gỉ đỏ nhưng có thể bị ăn mòn trong một số môi trường, trong khi các tùy chọn bằng thép không gỉ có thể phù hợp hơn với yêu cầu tiếp xúc với độ ẩm hoặc muối.
Cung cấp vật liệu ghim cần thiết, chiều dài chân, số lượng, mẫu và ứng dụng bấm ghim chính xác. Nếu thay thế một nhãn hiệu khác, hãy cung cấp thêm dãy ghim hiện có, chiều rộng vương miện và kích thước dây.
