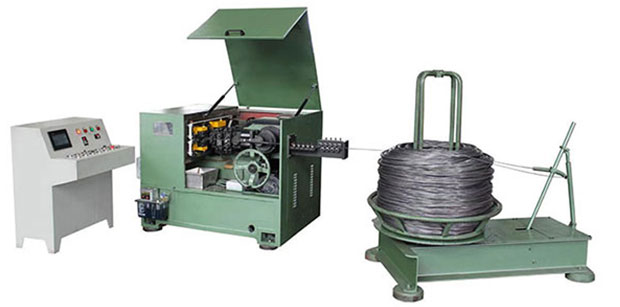

Բարձր արդյունավետություն սենսորային էկրանի ավտոմատ եղունգների պատրաստման մեքենա D130

D130 Բարձր արագությամբ մետաղալարով եղունգների պատրաստման մեքենա

D130 բարձր արագությամբ եղունգների պատրաստման մեքենան նախատեսված է մետաղալարերի ավտոմատ արտադրության համար ՝ օգտագործելով 75 մմ-ից մինչև 130 մմ երկարությամբ պողպատե մետաղալարեր : Մինչև 2,75 մմ-ից 4,2 մմ տրամագծով արտադրելու արագությամբ րոպեում 600 մեխ , սենսորային էկրանով գործարկմամբ և երկակի դակիչ ձևավորող համակարգով, D130-ը հարմար է պրոֆեսիոնալ եղունգների գործարանների և ամրացնողների մեծ ծավալի արտադրական գծերի համար:

Մեքենան նախատեսված է չամրացված մետաղալարերի մեխեր արտադրելու համար, որոնք կարող են ուղղակիորեն օգտագործվել որպես սովորական կամ շինարարական մեխեր, կամ տեղափոխվել ներքևի հոսանքով հավաքող սարքավորում՝ կծիկի մեխերի, թղթե ժապավենի մեխերի և այլ համադրված մեխերի արտադրության համար: Իրական ելքը ըստ քաշի կախված է ընտրված եղունգների երկարությունից և մետաղալարերի տրամագծից:

Պահանջել D130 գնանշում

D130 եղունգների պատրաստման մեքենայի ակնարկ

D130-ը ավտոմատ կերպով սնուցում է պողպատե մետաղալարը, ուղղում այն, կտրում է անհրաժեշտ երկարությամբ, ձևավորում է մեխի կետը և արտադրում եղունգի գլուխը: Եղունգների երկարությունը կարող է ճշգրտվել աջակցվող միջակայքում, մինչդեռ մետաղալարերի տրամագիծը պետք է համապատասխանի եղունգի պահանջվող բնութագրին և գործիքակազմին:

• Մինչև 600 մեխ/րոպե. Նախատեսված է մետաղալարով եղունգների ավտոմատ արտադրության համար:

• 75–130 մմ եղունգների երկարություն. Հարմար է ավելի երկար սովորական, շինարարական և արդյունաբերական եղունգների համար:

• 2,75–4,2 մմ մետաղալարերի տրամագիծը: Աջակցում է պատրաստի եղունգների մի քանի բնութագրերին:

• Կրկնակի դակիչ ձևավորում. երկաստիճան վերնագրի կառուցվածքն ապահովում է եղունգների գլխիկի հետևողական ձևավորումը:

• Սենսորային էկրանի կառավարում. կենտրոնացված ինտերֆեյսը աջակցում է մեքենայի աշխատանքին և պարամետրերի մոնիտորինգին:

• Յոթ ազդանշանային սենսորներ. Մեքենան ներառում է մի քանի մոնիտորինգի կետեր աննորմալ աշխատանքային պայմանների համար:

• Ավտոմատ քսում. Օգտագործում է 32# փոխանցման յուղ նշված քսման համակարգի համար:

D130 Տեխնիկական բնութագրեր

Վերանայեք ստորև բերված տեխնիկական բնութագրերը, երբ պլանավորում եք նոր եղունգների արտադրության գիծ կամ փոխարինում գոյություն ունեցող եղունգներ պատրաստելու մեքենան:

Պարամետրի	ճշգրտում
Մոդել	KYA-D130
Մեքենայի տեսակը	Բարձր արագությամբ ավտոմատ մետաղալարով եղունգների պատրաստման մեքենա
Արտադրության արագություն	Մինչև 600 մեխ/րոպե
Եղունգների երկարության միջակայք	75–130 մմ
Լարերի տրամագծի միջակայք	2,75–4,2 մմ
Շարժիչի հզորություն	7 կՎտ / 9 կՎտ
Էլեկտրամատակարարում	AC 380V / 415V
Քսայուղային համակարգ	32# Փոխանցման յուղ
Մեքենայի չափերը	2300 × 1100 × 1100 մմ
Մեքենայի քաշը	Մոտ. 3500 կգ
Եղունգների երկարության հանդուրժողականություն	±0,2 մմ
Վերահսկիչ ինտերֆեյս	Սենսորային էկրան
Գլխի ձևավորում	Dual-Punch/Twice Stamping System

Ստացեք տեխնիկական բնութագրերը

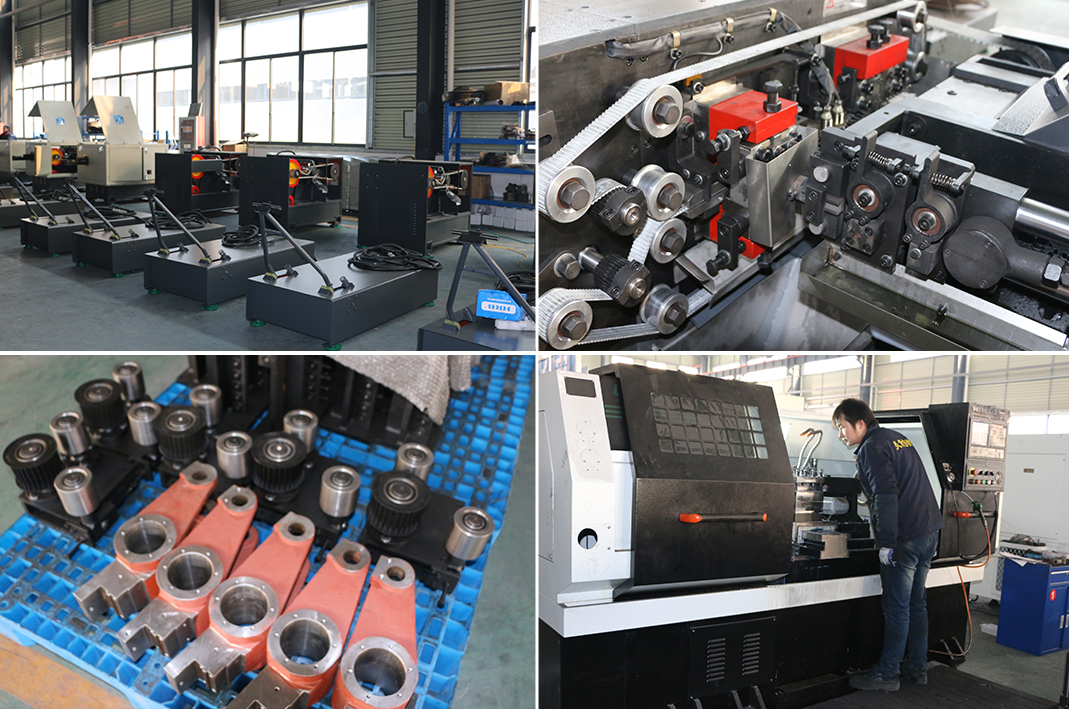

Dual-Punch եղունգների գլխի ձևավորման համակարգ

D130-ը եղունգների գլխի ձևավորման համար օգտագործում է կրկնակի դրոշմվող, կրկնակի ծակող կառուցվածք: Եղունգի գլուխը ձևավորվում է մի քանի փուլով, այլ ոչ թե հենվում է մեկ հարվածի վրա, ինչը օգնում է պահպանել գլխի ավելի հետևողական պրոֆիլը բարձր արագությամբ արտադրության ժամանակ:

Դակիչի, ձողի և կտրիչի ճիշտ ընտրությունը մնում է կարևոր, քանի որ անհրաժեշտ գործիքավորումը կախված է եղունգի մետաղալարի տրամագծից, պատրաստի գլխի երկրաչափությունից և եղունգի երկարությունից:

Սենսորային էկրանի կառավարում և ազդանշանային մոնիտորինգ

Սենսորային էկրանը օպերատորներին ապահովում է կենտրոնացված ինտերֆեյս՝ մեքենայի շահագործման և մոնիտորինգի համար: D130-ը նաև ներառում է մի քանի ազդանշանային սենսորներ, որոնք նախատեսված են աննորմալ աշխատանքային պայմանները բացահայտելու և մեքենան արտադրության ընթացքում պաշտպանելու համար:

Նոր արտադրական գծի համար գնորդները պետք է հաստատեն պահանջվող աշխատանքային լեզուն, էլեկտրական ստանդարտը և գործարանային լարումը մեքենայի կազմաձևումից և առաքումից առաջ:

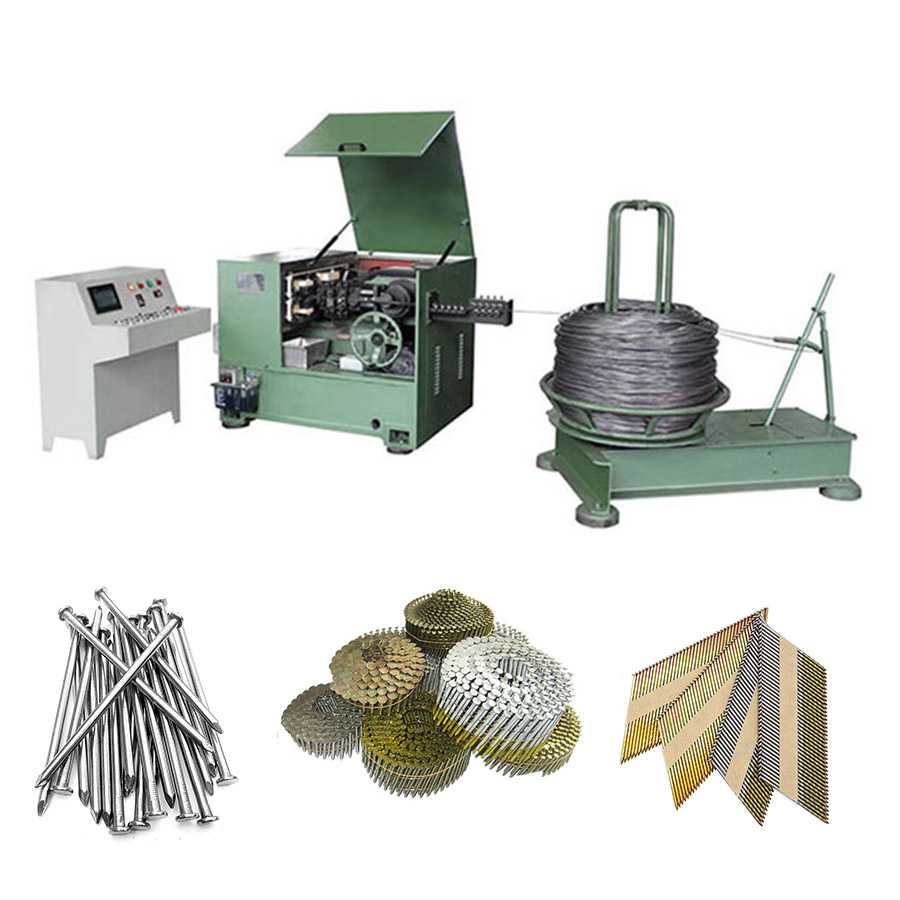

Մեխեր D130-ը կարող է արտադրել

D130-ը հիմնականում մետաղալարով եղունգների ձևավորման մեքենա է : Այն արտադրում է պողպատե մետաղալարից առանձին մեխեր։ Ավարտված չամրացված եղունգները կարող են այնուհետև ուղղակիորեն օգտագործվել կամ փոխանցվել հոսանքով ներքև գտնվող մեքենաներ՝ համադրման, թելերի, գլորման կամ այլ երկրորդական մշակման համար:

Պատրաստի արտադրանքի	արտադրության նշում
Ընդհանուր մետաղալար Մեխեր	Արտադրված է անմիջապես համապատասխան պողպատե մետաղալարից աջակցվող տրամագծի և երկարության միջակայքում:
Շինարարություն Մեխեր	Ավելի երկար մետաղալարերի եղունգները կարող են արտադրվել ըստ անհրաժեշտ եղունգների բնութագրերի և գործիքների:
Coil Եղունգների Բլանկներ	Չամրացված եղունգները կարող են տեղափոխվել կծիկի եղունգների համադրման համատեղելի մեքենայի՝ վերջնական կծիկի արտադրության համար:
Թղթե շերտի եղունգների բլանկներ	Չամրացված եղունգները կարող են մշակվել համապատասխան թղթի շերտերով համադրող սարքավորումների միջոցով:
Եղունգների հատուկ տեսակներ	Իրագործելիությունը կախված է եղունգի գլխի, կետի, սրունքի և գործիքավորման պահանջներից:

D130 Արդյունք և արտադրական հզորություն

D130-ն ունի թվարկված առավելագույն աշխատանքային արագություն՝ մոտավորապես 600 մեխ րոպեում : Իրական արտադրության արդյունքը ըստ քաշի զգալիորեն տարբերվում է՝ կախված եղունգի երկարությունից, մետաղալարերի տրամագծից, մեքենայի պարամետրերից, հումքից և գործառնական արդյունավետությունից:

Արտադրության պլանավորման համար գնորդները պետք է հաշվարկեն ակնկալվող կգ/ժամ կամ կգ/հերթափոխը՝ օգտագործելով պատրաստի մեխերի ճշգրիտ չափերը, այլ ոչ թե հենվելով յուրաքանչյուր եղունգի չափի համար մեկ ֆիքսված տոննաժի վրա:

Կարողությունների գործոնի	ազդեցությունը արտադրության վրա
Եղունգների երկարությունը	Ավելի երկար եղունգները մեկ կտորից ավելի շատ պողպատ են պարունակում և փոխում են ելքը ըստ քաշի:
Լարերի տրամագիծը	Լարի ավելի մեծ տրամագիծը զգալիորեն մեծացնում է պատրաստի եղունգների քաշը:
Վազքի արագություն	Արտադրության իրական կայուն արագությունը կարող է տարբեր լինել՝ կախված եղունգների ճշգրտման և տեղադրման վրա:
Հերթափոխի արդյունավետություն	Գործիքների փոփոխությունները, կծիկի փոփոխությունները, սպասարկումը և օպերատորի ստուգումները ազդում են զուտ հերթափոխի արդյունքի վրա:

Էլեկտրաէներգիայի և էներգիայի սպառում

D130-ը կազմաձևված է նշված 7 կՎտ կամ 9 կՎտ հզորությամբ շարժիչով ՝ կախված մեքենայի կազմաձևից: Հրապարակված KYA արտադրանքի տեղեկատվությունը նաև ցույց է տալիս, որ իրական գործառնական հզորությունը կարող է ավելի ցածր լինել, քան տեղադրված շարժիչի վարկանիշը նորմալ արտադրական պայմաններում:

Էլեկտրաէներգիայի իրական սպառումը կախված է եղունգի չափից, գործառնական ծանրաբեռնվածությունից, մեքենայի կոնֆիգուրացիայից, արտադրության արագությունից և գործարանի պայմաններից: Գնորդները, որոնք գնահատում են արտադրության արժեքը, պետք է պահանջեն սպառման տվյալներ՝ հիմնվելով իրենց պլանավորված եղունգների ճշգրտման վրա:

Մեքենայի հիմնական բաղադրիչները և գործիքները

Հիմնական մեխանիկական բաղադրիչները, ինչպիսիք են լիսեռը, խցիկը և հանդերձանքը, պատրաստված են պողպատից և ջերմային մշակված արդյունաբերական շահագործման համար: Յուրաքանչյուր մեքենա մատակարարվում է մեխերի պահանջվող բնութագրին համապատասխանող գործիքակազմով:

Բաղադրիչի	գործառույթ
Եղունգների կաղապար / Die	Աջակցում է եղունգների ձևավորմանը՝ ըստ ընտրված մետաղալարի և պատրաստի եղունգի չափսերի:
Եղունգների կտրիչ / դանակ	Կտրում է մետաղալարերը և արտադրման ընթացքում ձևավորում անհրաժեշտ մեխման կետը:
Դակիչ քորոց	Ձևավորում է եղունգների գլուխը երկակի դակիչ վերնագրի գործընթացում:
Լարերի սնուցման համակարգ	Սնուցում է պողպատե մետաղալարը մեքենայի մեջ՝ ըստ արտադրության ցիկլի:
Սենսորային էկրանի կառավարում	Ապահովում է մեքենայի կենտրոնացված շահագործման և կարգավիճակի մոնիտորինգ:
Քսայուղային համակարգ	Մատակարարում է քսում մեքենայի նշված բաղադրիչներին՝ օգտագործելով 32 # փոխանցման յուղ:

Ինչպես ընտրել եղունգներ պատրաստելու մեքենա

Մեքենայի ճիշտ մոդելը պետք է ընտրվի ըստ պատրաստի եղունգի ճշգրտման, այլ ոչ միայն արտադրության արագության: Նախքան D130 պատվիրելը, տրամադրեք եղունգների թիրախային չափերը և արտադրության պահանջները:

Պահանջվող տեղեկատվություն	, ինչու է դա կարևոր
Եղունգների երկարությունը	D130-ն ապահովում է եղունգների երկարությունը 75 մմ-ից մինչև 130 մմ:
Եղունգների տրամագիծը	Որոշում է մուտքային մետաղալարի պահանջվող տրամագիծը և հաստոցաշինությունը:
Եղունգների գլխի տեսակը	Գլխի տարբեր պրոֆիլները կարող են պահանջել տարբեր ձողիկներ և հարվածներ:
Եղունգների կետ	Կետերի երկրաչափությունը ազդում է կտրիչի և գործիքների ընտրության վրա:
Պահանջվող արդյունք	Օգնում է որոշել մեքենաների և ներքևում գտնվող սարքավորումների քանակը:
Վերջնական արտադրանք	Հաստատեք, արդյոք եղունգները կմնան չամրացված կամ կպահանջվեն կծիկ, թղթե ժապավեն կամ այլ համադրող սարքավորում:
Գործարանային լարում	Մեքենայի էլեկտրական կոնֆիգուրացիան պետք է համապատասխանի տեղադրման վայրին:

Ուղարկեք ձեր եղունգների բնութագրերը

D130 եղունգների արտադրության ամբողջական գծում

Եղունգների արտադրության ամբողջական գիծը կարող է ներառել ավելի շատ սարքավորումներ, քան D130 եղունգների ձևավորման մեքենան: Վերջնական կոնֆիգուրացիան կախված է մուտքային մետաղալարերի վիճակից և պատրաստի եղունգների արտադրանքից:

Արտադրության փուլի	բնորոշ սարքավորումներ
Լարերի պատրաստում	Անհրաժեշտության դեպքում մետաղալարերի գծագրման կամ մետաղալարերի պատրաստման սարքավորումներ:
Եղունգների ձևավորում	D130 բարձր արագությամբ մետաղալար եղունգ պատրաստող մեքենա.
Եղունգների փայլեցում	Փայլեցնող սարքավորումներ, որտեղ անհրաժեշտ է մակերեսի մաքրում կամ հարդարում:
Թել կամ օղակաձև սրունք	Թելերի պտտվող մեքենա օղակաձև, պտուտակով կամ այլ գլորված սրունքի պրոֆիլների համար:
Կծիկ եղունգների արտադրություն	Կծիկի եղունգների հավաքման կամ եռակցման սարքավորում:
Թղթե շերտ Մեխեր	Համատեղելի թղթե ժապավենի համադրման սարքավորում:

Դիտեք բոլոր եղունգների պատրաստման մեքենաները

Տեղադրման և արտադրության նախապատրաստում

Նախքան տեղադրումը, գնորդը պետք է հաստատի բավականաչափ գործարանային տարածք, մեքենայի համապատասխան հիմք, էլեկտրամատակարարում, չմշակված մետաղալարերի հստակեցում և մեքենայի բեռնաթափման և տեղադրման հասանելիություն:

• Հաստատեք գործարանային լարումը և էլեկտրական հաճախականությունը մինչև առաքումը:

• Պատրաստեք չմշակված մետաղալարը, որը համապատասխանում է մեխերի տրամագծի պահանջվող բնութագրին:

• Հաստատեք համապատասխան տարածություն 2300 × 1100 × 1100 մմ մեքենայի մարմնի շուրջ՝ շահագործման և սպասարկման համար:

• Մոտավորապես 3500 կգ կշռող մեքենայի համար պատրաստեք բարձրացնող կամ նյութերի մշակման սարքավորում:

• Տեղադրեք ճիշտ եղունգների ձողը, կտրիչը և դակիչը թիրախային արտադրանքի համար:

• Գործարկեք նմուշի արտադրությունը և ստուգեք եղունգների երկարությունը, գլուխը, կետը և ուղիղությունը մինչև շարունակական աշխատանքը:

Շահագործման և պահպանման առաջարկություններ

• Օգտագործեք պողպատե մետաղալարեր նշված 2,75–4,2 մմ տրամագծով:

• Օգտագործեք գործիքներ, որոնք համապատասխանում են թիրախային եղունգների չափերին և գլխի պրոֆիլին:

• Պահպանեք քսման համակարգը և օգտագործեք նշված 32# փոխանցման յուղը:

• Պարբերաբար ստուգեք կտրիչները, դակիչները, ձողերը և մետաղալարով սնուցող բաղադրիչները:

• Անջատեք մեքենան, եթե ահազանգը ցույց է տալիս աննորմալ աշխատանք:

• Ստուգեք եղունգների չափերը գործիքների ճշգրտումից կամ չմշակված մետաղալարերի փոփոխությունից հետո:

• Նախքան մեքենայի ներքին բաղադրիչները սպասարկելը, անջատեք և անջատեք էլեկտրականությունը:

Ընդհանուր D130 արտադրության խնդիրներ և ստուգումներ

Հնարավոր	պատճառ	Առաջարկվող ստուգում
Եղունգների սխալ երկարություն	Սնուցման կարգավորում կամ գործիքակազմի կարգավորում	Ստուգեք մետաղալարերի սնուցման կարգավորումները և ստուգեք պատրաստի եղունգների չափերը:
Անկանոն եղունգների գլուխ	Դակիչ կամ մաշվածություն, սխալ կարգավորում	Ստուգեք դակիչը, եղունգների կաղապարը և երկակի դակիչ ձևավորող սարքավորումը:
Վատ եղունգների կետ	Կտրիչի մաշվածություն կամ կտրիչի սխալ դասավորվածություն	Ստուգեք եղունգների դանակը և հաստատեք ճիշտ տեղադրումը:
Լարերի սնուցման անկայունություն	Լարերի վիճակի կամ սնուցման մեխանիզմի խնդիր	Ստուգեք մետաղալարերի ուղիղությունը, տրամագիծը և սնուցող բաղադրիչները:
Մեքենայի աննորմալ ահազանգ	Հայտնաբերվել է գործառնական աննորմալություն	Դադարեցրեք արտադրությունը և հայտնաբերեք տագնապի վիճակը վերագործարկումից առաջ:

D130 եղունգների արտադրողների և արտադրական գծերի համար

D130-ը նախատեսված է եղունգների արտադրողների, ամրացնող գործարանների, կծիկի մեխ արտադրողների, շինարարական մեխերի մատակարարների և արտադրական գծի գնորդների համար, ովքեր պահանջում են ավելի երկար մետաղալարերի ավտոմատ արտադրություն:

Գնանշում պահանջելիս նշեք մեխի նպատակային երկարությունը, մեխի տրամագիծը, գլխի տեսակը, կետի տեսակը, պահանջվող ելքը, գործարանային լարումը և արդյոք պահանջվում է նաև ներքևի կծիկ, թղթե ժապավեն կամ թելերի գլանման սարքավորում:

Պահանջել արտադրական գծի գնանշում

KYA D130 Մատակարարում, երաշխիք և կազմաձևում

KYA Fasteners-ը 2003 թվականից արտադրում է եղունգներ պատրաստելու սարքավորումներ և արտահանում ԱՄՆ, Կանադա, Միացյալ Թագավորություն, Ավստրալիա և ավելի քան 50 երկրներ: D130-ը մատակարարվում է եղունգների հաստատված բնութագրերին համապատասխանող գործիքներով՝ ներառյալ համապատասխան եղունգների կաղապարը, եղունգ կտրող սարքը, դակիչ գնդիկը և պահեստամասերը:

• Երաշխիք՝ մեկ տարի, ներառյալ պահեստամասերը։

• OEM կոնֆիգուրացիա. անհատականացված լարման և սենսորային էկրանի ընտրանքները հասանելի են հարցումով:

• Նշված ժամկետը՝ 30–45 օր ԱՄՆ-ի, ԵՄ-ի, Ավստրալիայի և Կանադայի համար; հաստատեք ձեր նպատակակետի և կազմաձևման ընթացիկ ժամանակացույցը:

• Սայրի ժամկետը. արտադրանքի մասին տեղեկատվությունը թվարկում է մինչև 800 միլիոն կտրվածք մեկ սայրի համար: Հաստատեք կիրառելի սայրի տեսակը և սպասարկման ընդմիջումը ընտրված եղունգային մետաղալարերի և աշխատանքային պայմանների համար:

Այս էջը հետևում է վերը նշված D130 արտադրանքի մանրամասներին: KYA-ի այլ ցանկերը ցույց են տալիս տարբեր եղունգների միջակայքերը, արագությունը և մեքենայի քաշը; նախքան գնումը հաստատեք ձեր եղունգների նմուշների, գործարանային լարման և գործիքավորման վերջնական բնութագրերը:

D130 եղունգներ պատրաստելու մեքենա Հաճախակի տրվող հարցեր

Ի՞նչ երկարություն կարող է ունենալ D130-ը:

D130-ը նախատեսված է մոտավորապես 75 մմ-ից մինչև 130 մմ եղունգների երկարության համար.

Ի՞նչ մետաղալարի տրամագիծ է օգտագործում D130-ը:

Թվարկված մուտքային մետաղալարերի տրամագծի միջակայքը 2,75 մմ-ից 4,2 մմ է.

Ո՞րն է արտադրության առավելագույն արագությունը:

Թվարկված առավելագույն արտադրության արագությունը մոտավորապես 600 մեխ է րոպեում : Իրական կայուն արագությունը կարող է տարբեր լինել՝ կախված եղունգի բնութագրերից և մեքենայի կարգավորումից:

Քանի՞ կիլոգրամ մեխ կարող է արտադրել D130-ը մեկ հերթափոխում:

Ըստ քաշի արտադրությունը կախված է պատրաստի եղունգների երկարությունից և մետաղալարերի տրամագծից: Գնորդները պետք է հաշվարկեն կգ/ժամ կամ կգ/հերթափոխ՝ օգտագործելով մեխերի ճշգրիտ սպեցիֆիկացիաները, այլ ոչ թե յուրաքանչյուր ապրանքի համար կիրառեն մեկ ֆիքսված տոննաժ ցուցանիշ:

Կարո՞ղ է D130-ը ուղղակիորեն արտադրել կծիկ մեխեր:

D130-ը արտադրում է առանձին մետաղալարերի մեխեր: Եթե ​​վերջնական արտադրանքը կծիկ մեխ է, ապա չամրացված եղունգները պահանջում են ներքևում գտնվող կծիկի եղունգների համադրման կամ եռակցման սարքավորում:

Կարո՞ղ է D130-ը արտադրել թղթե ժապավենի մեխեր:

D130-ը կարող է արտադրել հարմար չամրացված եղունգների բլանկներ: Վերջնական թղթե ժապավենի եղունգները պահանջում են համապատասխան համադրող սարքավորում եղունգների ձևավորումից հետո:

Ինչ շարժիչ ուժ է օգտագործում D130-ը:

Մեքենան նշված է 7 կՎտ / 9 կՎտ շարժիչի կոնֆիգուրացիաներով ՝ կախված մեքենայի կարգավորումից:

Ինչ լարում է պահանջվում:

Ստանդարտ թվարկված էլեկտրամատակարարումը AC 380V/415V է : Գնորդները պետք է տրամադրեն գործարանային էլեկտրական ստանդարտը պատվիրելուց առաջ:

Ի՞նչ է նշանակում կրկնակի դակիչ ձևավորում:

D130-ն օգտագործում է գլխի ձևավորող երկու անգամ դրոշմվող կառուցվածք, որի դեպքում եղունգների գլուխը ձևավորվում է մի քանի բռունցքի փուլերով, այլ ոչ թե մեկ գլխի հարվածով:

D130-ն օգտագործում է սենսորային էկրանի կառավարում:

Այո՛։ Մեքենան ներառում է սենսորային ինտերֆեյս՝ շահագործման և մեքենայի կարգավիճակի մոնիտորինգի համար:

Ի՞նչ գործիքներ են տրամադրվում մեքենայի հետ:

Մեքենան մատակարարվում է գործիքային և պահեստային բաղադրիչներով, որոնք կապված են նշված եղունգների արտադրանքի հետ, ներառյալ եղունգների կաղապարները, կտրիչները և դակիչ ցողունները՝ ըստ հաստատված կազմաձևի:

Ի՞նչ տեղեկատվություն պետք է տրամադրեմ գնանշում խնդրելիս:

Տրամադրեք եղունգի պահանջվող երկարությունը, եղունգի տրամագիծը, գլխի տրամագիծը և ձևը, կետի տեսակը, սրունքի տեսակը, ակնկալվող արտադրական հզորությունը, գործարանային լարումը և վերջնական արտադրանքի ձևաչափը: Եթե ​​պահանջվում են կծիկ մեխեր կամ թղթե ժապավենի մեխեր, նշեք նաև, թե արդյոք անհրաժեշտ է համադրման սարքավորում:
