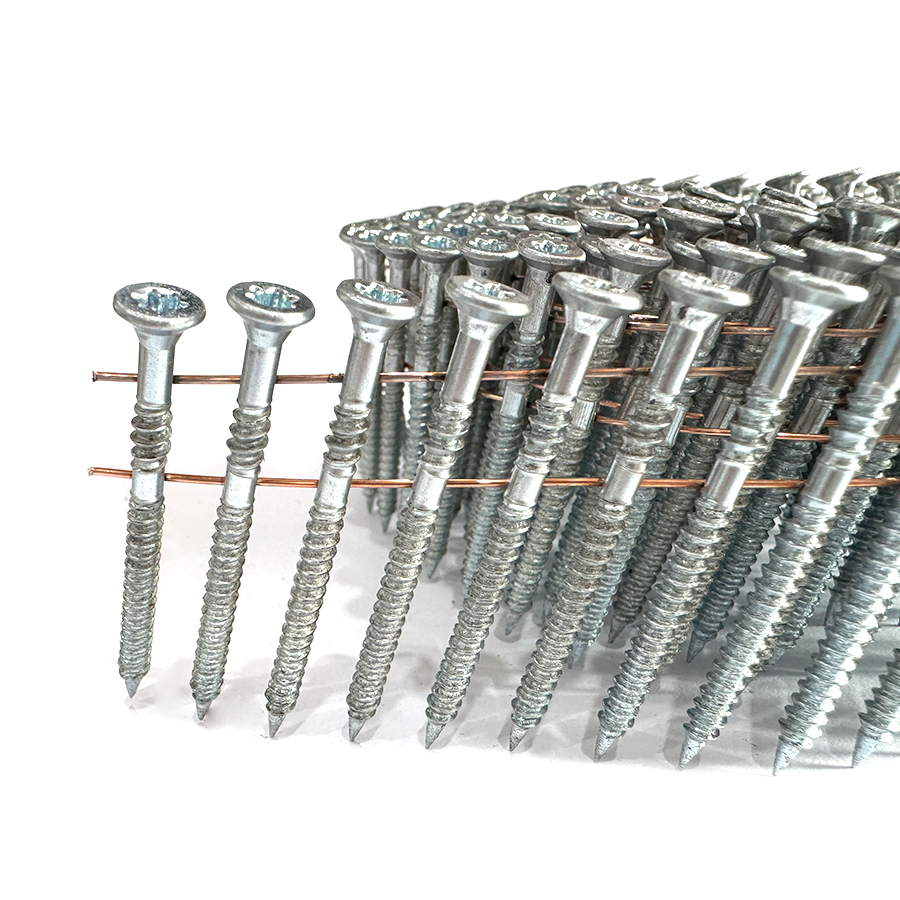

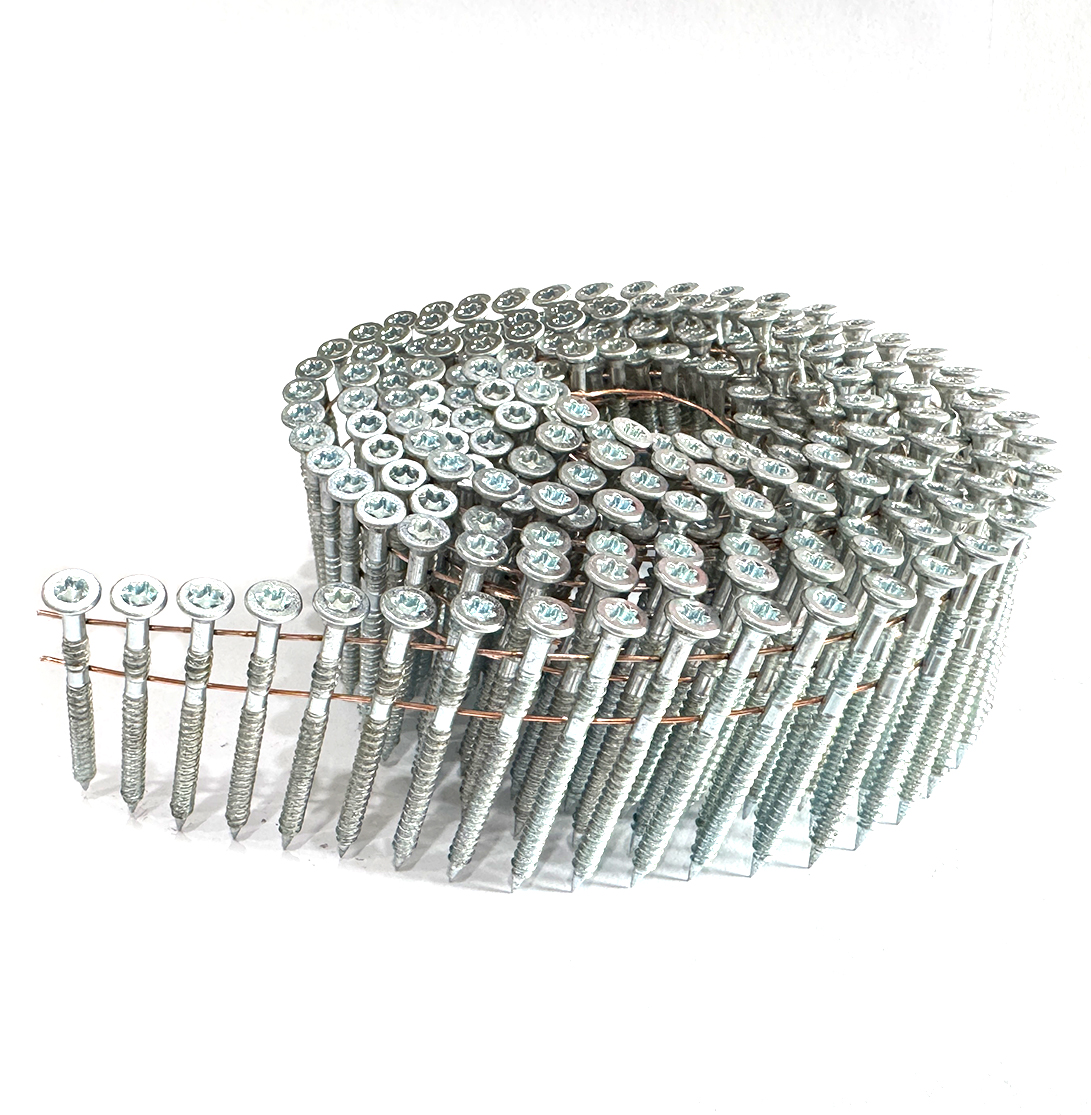

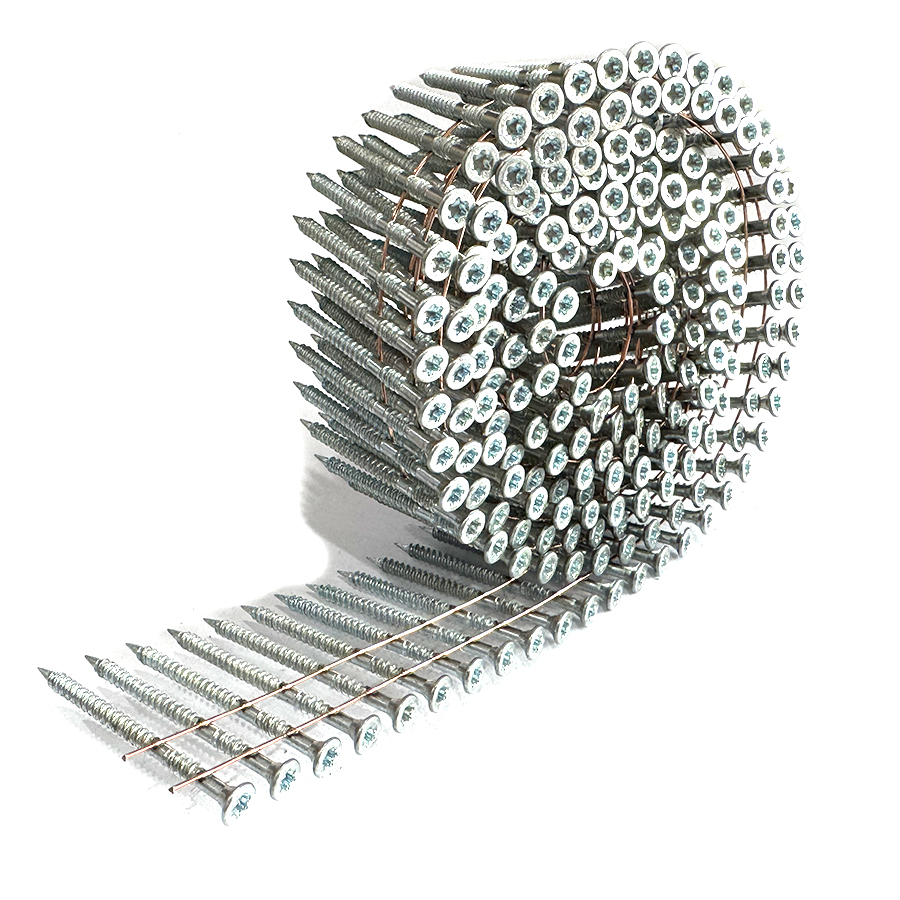

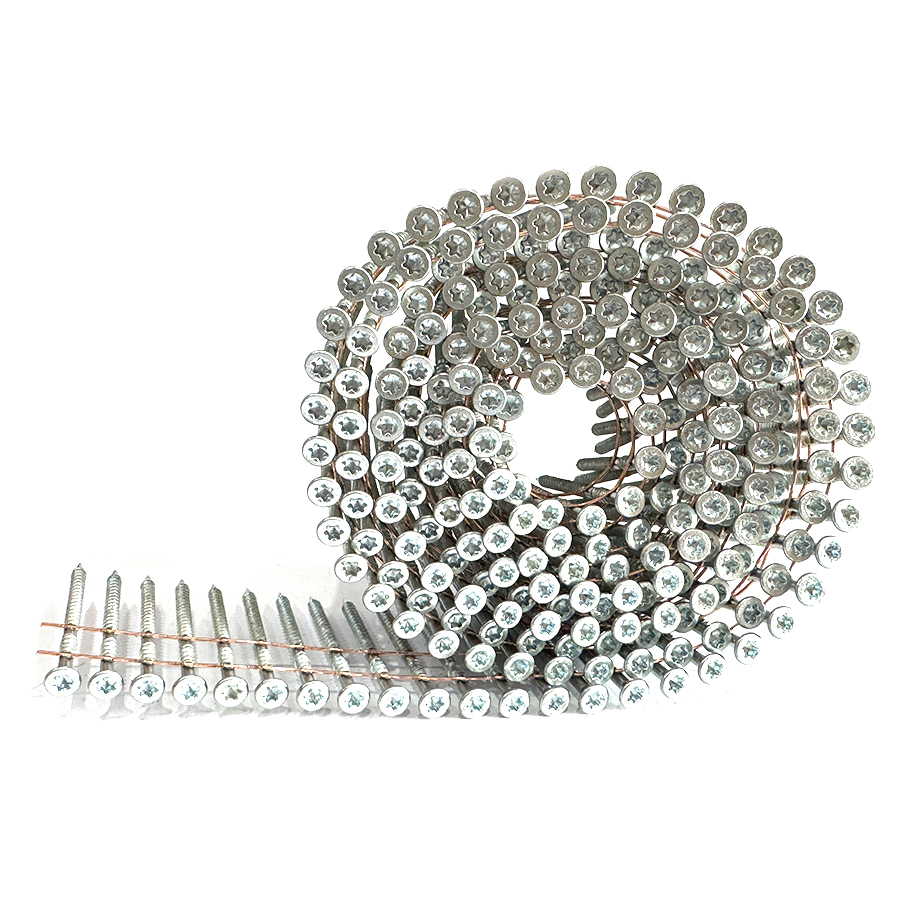

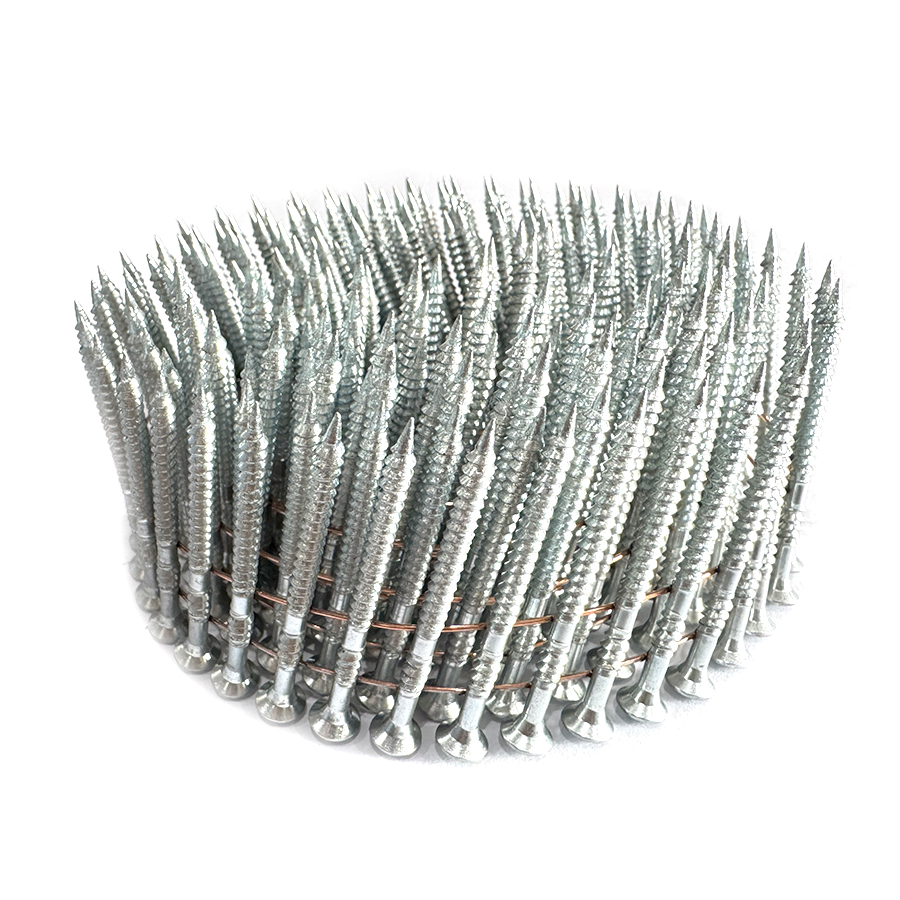

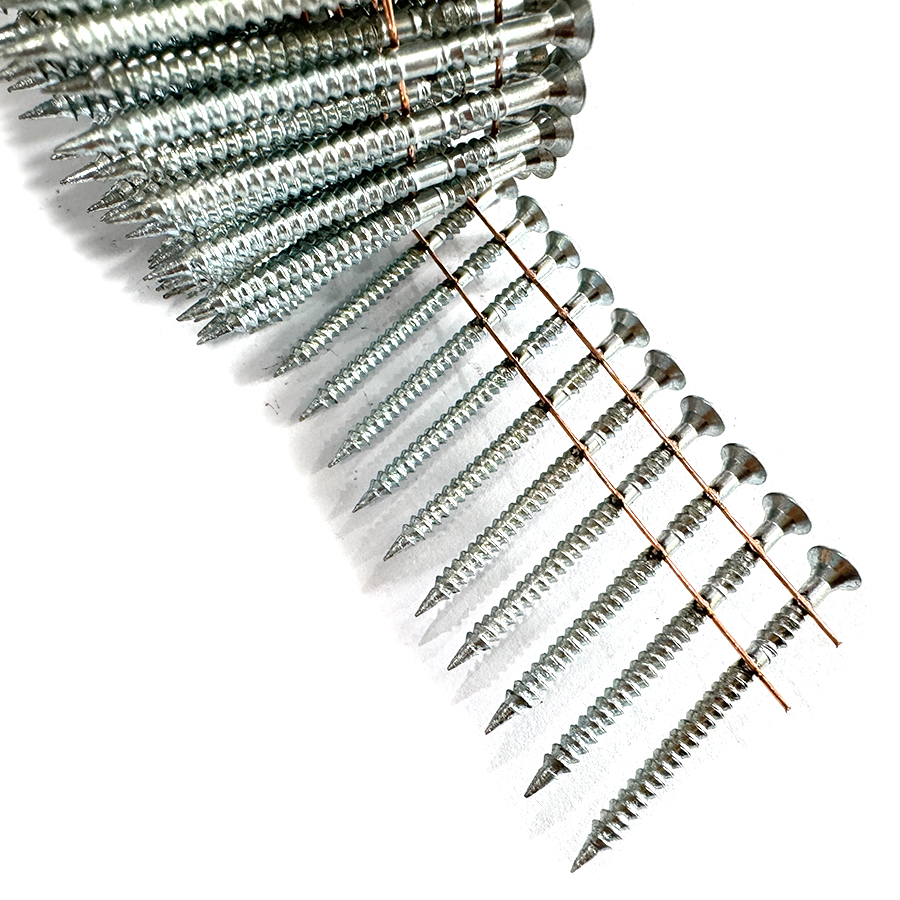

KYA da 2-1/4 x 0,113 pollici Le viti chiodo a bobina di filo da 15 gradi sono dispositivi di fissaggio ibridi vite-chiodo raccolti progettati per un'installazione pneumatica rapida con filettature a vite e un'unità incassata che consente la regolazione o la rimozione dopo l'installazione quando la configurazione dell'unità selezionata è accessibile.
Questo modello misura circa 2,87 mm/0,113 pollici di diametro e 57,1 mm/2-1/4 pollici di lunghezza . Viene fornito in una bobina con fascettatura di filo da 15° con circa 250 elementi di fissaggio per bobina . Le configurazioni di azionamento disponibili all'interno di questa famiglia di prodotti includono T-15 Torx, #2 Phillips e #2 Robertson Square Drive.
Le opzioni a filettatura fine e grossa consentono agli acquirenti di selezionare la geometria del dispositivo di fissaggio in base al substrato di legno, alla resistenza al ritiro richiesta, alla rimovibilità e all'applicazione. Gli usi tipici includono sottopavimenti, rivestimenti, recinzioni, terrazze, assemblaggi di legname, pallet, casse e altre operazioni professionali di fissaggio del legno.
Design ibrido chiodo-vite: combina l'installazione della bobina pneumatica con un gambo filettato e un azionamento incassato.
Dimensioni 2-1/4' x .113': circa 57,1 mm di lunghezza con un diametro nominale di 2,87 mm.
Bobina di filo da 15°: fascicolata per chiodatrici a bobina compatibili che accettano il diametro, la lunghezza, la testa e la geometria di alimentazione del dispositivo di fissaggio richiesti.
Molteplici opzioni di azionamento: all'interno della serie sono disponibili configurazioni quadrate T-15 Torx, #2 Phillips e #2 Robertson.
Filettatura fine o grossa: consente di selezionare la configurazione del dispositivo di fissaggio in base all'applicazione e al substrato.
250 pezzi per bobina: adatti per produzione e applicazioni di fissaggio in grandi volumi.
Molteplici opzioni di finitura: all'interno della gamma sono elencate le configurazioni lucida, elettrozincata, zincata a caldo e zincata meccanica.
Rimovibile o regolabile: l'azionamento ad incasso può consentire di ruotare l'elemento di fissaggio installato con la punta dell'avvitatore corrispondente quando necessario.
Richiedi il prezzo delle viti per chiodi a spirale
| dei parametri | Specifica |
|---|---|
| Tipo di prodotto | Vite per chiodo a spirale metallica / Dispositivo di fissaggio ibrido vite-chiodo |
| Materiale | Acciaio al carbonio |
| Diametro | 2,87 mm/0,113' |
| Lunghezza | 57,1 mm/2-1/4' |
| Opzioni di guida | T-15 Torx, n. 2 Phillips, n. 2 Robertson Square |
| Opzioni discussione | Filo fine, filo grosso |
| Collazione | Bobina fascicolata di filo da 15° |
| Pezzi per bobina | 250 pezzi |
| Opzioni di finitura superficiale | Lucido, elettrozincato, zincato a caldo, zincato meccanico |
| Valore di taglio di riferimento | Media stimata di circa 1.218 libbre per la configurazione elencata da 2,87 x 57,1 mm |
| Valore di prelievo di riferimento | Media stimata di circa 525 libbre per la configurazione elencata da 2,87 x 57,1 mm |
I valori di taglio e ritiro elencati sono valori di prova di riferimento piuttosto che carichi di progetto universali. Le prestazioni effettive dipendono dal tipo di filettatura, dal substrato, dalla specie legnosa, dalla densità, dall'umidità, dalla profondità di penetrazione, dal metodo di installazione e dalle condizioni di prova.
Una vite chiodo a spirale di filo è un elemento di fissaggio filettato raccolto in una bobina per l'installazione pneumatica. Viene azionato rapidamente utilizzando uno strumento a spirale compatibile in modo simile a un chiodo a nastro, mentre il gambo filettato e la testa incassata forniscono caratteristiche di fissaggio simili a quelle di una vite.
A differenza di una vite convenzionale installata interamente mediante azionamento rotatorio, la vite del chiodo viene inizialmente azionata pneumaticamente. Laddove la testa contenga un incavo Torx, Phillips o quadrato accessibile, il dispositivo di fissaggio installato può successivamente essere ruotato con l'apposito cacciavite per la regolazione o la rimozione.
| Caratteristiche Vite | per chiodo a spirale metallica Chiodo | a spirale convenzionale |
|---|---|---|
| Installazione | Azionato pneumaticamente da uno strumento a bobina compatibile. | Azionato pneumaticamente da una chiodatrice a bobina compatibile. |
| Gambo | Filettatura a vite fine o grossa. | Gambo della vite liscio, ad anello o convenzionale a seconda del tipo di chiodo. |
| Incavo dell'unità | Disponibili con configurazioni Torx, Phillips o attacco quadro. | Normalmente senza intaglio per cacciavite. |
| Regolazione/Rimozione | Può essere regolato o rimosso con il driver corrispondente dove la testa installata rimane accessibile. | Normalmente rimosso tirando o facendo leva anziché svitando. |
| dell'azionamento | Configurazione disponibile |
|---|---|

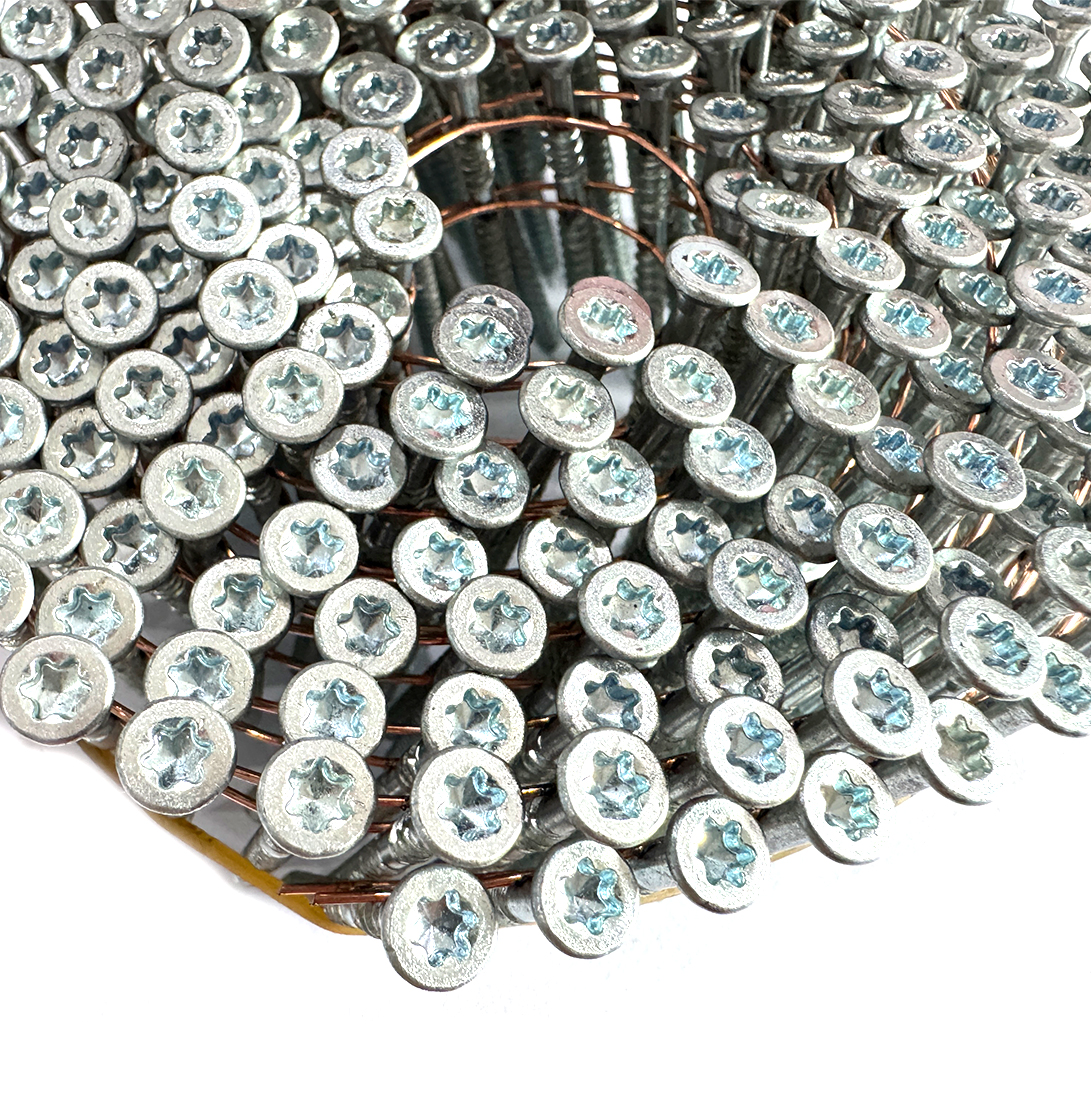

| T-15Torx | Azionamento incassato a sei lobi per la successiva regolazione o rimozione con una punta per avvitatore T-15. |
| N. 2 Phillips | Attacco con intaglio incrociato da utilizzare con una punta Phillips n. 2 corrispondente dopo l'installazione. |
| N. 2 Robertson / Quadrato | Attacco quadrato da incasso da utilizzare con la corrispondente punta quadrata n. 2. |
| del tipo di filettatura delle | Considerazioni generali sulla selezione |
|---|---|
| Filo sottile | Fornisce filettature ravvicinate ed è comunemente utilizzato laddove sono importanti la regolazione, la resistenza all'estrazione e l'impegno controllato. |
| Filo grosso | Utilizza un profilo della filettatura più aggressivo e può essere selezionato per substrati di legno adatti che richiedono un forte impegno meccanico. |
La selezione della filettatura dovrebbe basarsi sul substrato e sulla connessione effettivi. Non dare per scontato che un modello di filettatura offra sempre prestazioni migliori in ogni specie di legno o assemblaggio.
| Diametro | Lunghezza Intervallo | Opzioni di azionamento | Pezzi/ | Riferimento bobina | Riferimento di taglio Ritiro |
|---|---|---|---|---|---|
| 2,50 mm / 0,099' | 35–75 mm / 1-3/8'–3' | #2 PH, #2 MQ | 300 | Non elencato | Non elencato |
| 2,87 mm/0,113' | 44,4–76,2 mm / 1-3/4'–3' | #2 PH, #2 SQ, T-15 | 250 | Media stimata di 1.218–1.289 libbre | Media stimata 350–573 libbre |
| 3,05 mm / 0,120' | 55–100 mm / 2-1/4'–4' | #2 PH, #2 MQ | 225 | Media stimata di 1.516 libbre | Media stimata di 600 libbre |
| 3,33 mm / 0,131' | 65–100 mm / 2-1/2'–4' | #2 PH, #2 MQ | 225 | Media stimata di 1.800 libbre | Media stimata di 800–900 libbre |
| Diametro | Lunghezza | Opzioni di azionamento | Riferimento | Riferimento di taglio Ritiro |
|---|---|---|---|---|
| 2,87 mm/0,113' | 44,4 mm/1-3/4' | #2 PH, #2 MQ | 1.239 libbre | 350 libbre |
| 2,87 mm/0,113' | 50,8 mm/2' | #2 PH, #2 SQ, T-15 | 1.250 libbre | 427 libbre |
| 2,87 mm/0,113' | 57,1 mm/2-1/4' | #2 PH, #2 SQ, T-15 | 1.218 libbre | 525 libbre |
| 2,87 mm/0,113' | 63,5 mm/2-1/2' | #2 PH, #2 MQ | 1.329 libbre | 534 libbre |
| 2,87 mm/0,113' | 76,2mm/3' | #2 PH, #2 MQ | 1.289 libbre | 573 libbre |
Questi valori sono elencati come medie stimate per il confronto dei prodotti. Non utilizzarli come valori di progettazione strutturale a meno che non siano stati confermati il metodo di prova, il substrato, la configurazione degli elementi di fissaggio e l'approvazione del progetto richiesti.
Le viti per chiodi in acciaio al carbonio lucido non hanno rivestimento protettivo in zinco e sono destinate ad applicazioni asciutte o protette dove non è richiesta ulteriore resistenza alla corrosione.
Le viti per chiodi elettrozincate utilizzano un rivestimento di zinco elettrolitico per un'ulteriore protezione dalla corrosione rispetto all'acciaio lucido. Selezionare questa finitura in base all'effettiva esposizione all'umidità e alle specifiche del progetto.
Le configurazioni zincate a caldo forniscono un diverso sistema di rivestimento di zinco per applicazioni che richiedono una maggiore protezione dalla corrosione. Confermare i requisiti di rivestimento quando l'elemento di fissaggio sarà esposto alle intemperie o al legno trattato con conservanti.
La zincatura meccanica applica lo zinco attraverso un processo di placcatura meccanica. Confermare lo spessore del rivestimento e le prestazioni di corrosione richieste quando viene specificata questa finitura.
All'interno di questa categoria di dispositivi di fissaggio sono disponibili configurazioni di viti per chiodi in acciaio inossidabile per applicazioni che richiedono una maggiore resistenza alla corrosione. Confermare il grado esatto, l'azionamento, la filettatura, il diametro e la lunghezza prima di ordinare.
Assemblaggi di sottopavimenti e pavimentazioni
Rivestimento in pannelli strutturali in legno
Rinforzo in compensato
Recinzione in legno
Applicazioni di decking in cui il dispositivo di fissaggio e il rivestimento selezionati soddisfano i requisiti del progetto
Assemblaggi di strutture in legno e legno
Rivestimenti e componenti esterni in legno dove la finitura specificata è adatta
Strutture per armadi e mobili
Produzione di pallet
Casse in legno e imballaggi industriali
I fissaggi vite-chiodo filettati vengono utilizzati nei sistemi sottopavimento perché combinano una rapida installazione pneumatica con l'innesto filettato nel materiale di supporto.
Per le applicazioni sottopavimento, selezionare il dispositivo di fissaggio in base allo spessore del pannello, al materiale del travetto, alla penetrazione richiesta, al profilo della filettatura e alle specifiche di costruzione applicabili. Sul mercato sono disponibili design di filettature specifici per ridurre il movimento del pannello, ma le prestazioni dipendono dal sistema di fissaggio completo.
Le viti con chiodi a spirale vengono utilizzate anche nella produzione di pallet e gabbie, dove gli utenti della produzione richiedono un'installazione rapida insieme all'innesto filettato e alla possibilità di rimuovere gli elementi di fissaggio selezionati utilizzando un driver.
Specificare diametro, lunghezza, tipo di filettatura e finitura in base alla specie legnosa, al design del giunto, alla resistenza al ritiro richiesta e all'ambiente di servizio.
Per applicazioni adatte per recinzioni e terrazze, il gambo filettato può fornire un maggiore impegno meccanico rispetto a un chiodo comparabile a gambo liscio, mentre l'azionamento incassato consente una successiva regolazione o rimozione laddove accessibile.
L'uso esterno richiede una finitura o un materiale adeguato alle condizioni di esposizione e al trattamento del legno. Le opzioni elettrozincate, zincate a caldo, zincate meccanicamente e inossidabili non devono essere trattate come equivalenti.
L'angolo di raccolta di 15° da solo non stabilisce la compatibilità dell'utensile. La chiodatrice deve inoltre accettare il diametro di 0,113 pollici, la lunghezza di 2-1/4 pollici, la configurazione filo-bobina, il profilo della testa e le dimensioni della bobina della vite chiodo selezionata.
Alcune chiodatrici a spirale da 15° sono progettate solo per chiodi per rivestimenti più piccoli, mentre altri strumenti per cornici, pallet e viti per chiodi dedicati accettano elementi di fissaggio più grandi da 0,113 pollici. Controllare sempre il diametro e la lunghezza approvati dal produttore prima dell'uso.
| Controllo di compatibilità | richiesto per questo dispositivo di fissaggio |
|---|---|
| Angolo di fascicolazione | 15° |
| Tipo di fascicolazione | Bobina di filo |
| Diametro nominale | .113'/2,87mm |
| Lunghezza del dispositivo di fissaggio | 2-1/4' / 57,1 mm |
| Geometria della testa | Deve adattarsi al driver e al sistema di alimentazione dell'utensile. |
| Capacità della bobina | Il magazzino utensili deve contenere la configurazione di bobine da 250 pezzi selezionata. |
Diverse chiodatrici a spirale da 15° sono progettate per diverse classi di elementi di fissaggio. Una chiodatrice per rivestimenti può accettare elementi di fissaggio di diametro inferiore, mentre le chiodatrici per cornici e pallet possono accettare diametri del gambo più grandi. Sono disponibili anche utensili chiodini dedicati per dispositivi di fissaggio a spirale di filo filettato.
Per questo motivo, al momento della richiesta di preventivo, fornite l'esatto produttore e modello della chiodatrice. KYA può quindi confrontare il diametro, la lunghezza, la testa, il fascio di fili e le dimensioni del caricatore richiesti prima di ordinare in grandi quantità.
| dettagliate sull'ordine | da fornire |
|---|---|
| Diametro | 2,87 mm / .113' per questo modello. |
| Lunghezza | 57,1 mm / 2-1/4' per questo modello. |
| Filo | Specificare la filettatura fine o grossa. |
| Guidare | Specificare Torx T-15, Phillips n. 2 o attacco quadro n. 2. |
| Fine | Specificare il materiale lucido, elettrozincato, zincato a caldo, zincato meccanicamente o il materiale resistente alla corrosione richiesto. |
| Chiodatrice | Fornisci marca e modello esatti per il controllo della compatibilità di feed e riviste. |
| Applicazione | Specificare sottopavimento, guaina, recinzione, pavimentazione, pallet, casse o altro uso. |
| Quantità | Fornire le bobine, i cartoni, i pallet richiesti o la domanda annua stimata. |
Discuti i requisiti relativi alle viti per chiodi
Questo modello misura circa 2,87 mm/0,113 pollici di diametro e 57,1 mm/2-1/4 pollici di lunghezza.
Gli elementi di fissaggio vengono forniti come bobina con fasci di filo da 15 gradi.
L'attuale specifica del prodotto da 2,87 mm elenca 250 elementi di fissaggio per bobina.
È un ibrido chiodo-vite. È fascicolato e installato pneumaticamente come un chiodo a spirale, ma utilizza un gambo filettato e un azionamento incassato associato a dispositivi di fissaggio a vite.
Laddove l'unità ad incasso rimane accessibile, la vite a chiodo installata può essere ruotata utilizzando l'apposito cacciavite Torx, Phillips o quadrato. Le prestazioni di rimozione dipendono dal design della filettatura, dal substrato e dalla profondità di installazione.
La famiglia di prodotti da 2,87 mm elenca le opzioni con attacco quadro T-15 Torx, #2 Phillips e #2 Robertson .
Le filettature fini e grosse utilizzano caratteristiche di passo e impegno diverse. Selezionare la filettatura richiesta in base alla specie di legno, al substrato, alle prestazioni di ritiro richieste e se è importante una successiva regolazione o rimozione.
Per la configurazione elencata da 2,87 mm x 57,1 mm, KYA pubblica un taglio medio stimato di circa 1.218 libbre e un ritiro medio stimato di 525 libbre . Questi sono valori di test di riferimento, non carichi di progetto universali.
No. Un angolo di 15° da solo non garantisce la compatibilità. Lo strumento deve inoltre accettare il diametro di 0,113 pollici, la lunghezza di 2-1/4 pollici, la configurazione filo-bobina, la geometria della testa e le dimensioni della bobina.
Alcune piattaforme con bobina Bostitch da 15° possono accettare la classe di fissaggio generale, mentre altre no. Fornire il modello esatto dell'utensile Bostitch in modo che diametro, lunghezza, testa e requisiti di avanzamento possano essere controllati prima di ordinare.
Alcune chiodatrici a spirale per cornici Metabo HPT/Hitachi accettano elementi di fissaggio da 0,113 pollici con filo di 15° in questo intervallo di lunghezza, ma la testa della vite del chiodo e la geometria di avanzamento devono ancora essere confermate per l'esatto modello di utensile.
La compatibilità dipende dal modello SENCO. Alcune chiodatrici per rivestimenti SENCO a 15° sono progettate per elementi di fissaggio di diametro inferiore e non sono adatte per viti con chiodi da 0,113 pollici. Confermare le specifiche esatte dello strumento prima dell'uso.
SÌ. Sul mercato sono disponibili utensili pneumatici dedicati per viti chiodo con spirale di filo da 15° e sono progettati attorno alla testa, alla filettatura e alla geometria di avanzamento degli elementi di fissaggio vite-chiodo.
Sì, i sistemi chiodo-vite vengono utilizzati per applicazioni sottopavimento. Selezionare la filettatura, la lunghezza e il rivestimento esatti in base allo spessore del pannello, al materiale di supporto e alle specifiche di fissaggio richieste.
Speciali sistemi di fissaggio filettati al sottopavimento possono aiutare a limitare il movimento tra i pannelli e l'intelaiatura, ma una vite a chiodo generica non può garantire un pavimento senza cigolii. Anche l'installazione del pannello, l'adesivo, le condizioni dell'intelaiatura e il modello di fissaggio influiscono sulle prestazioni.
Sì, per collegamenti idonei per recinzioni in legno in cui il diametro, la lunghezza, la filettatura e la finitura selezionati soddisfano i requisiti dell'applicazione.
Le viti chiodo a spirale di filo vengono utilizzate in sistemi di pavimentazione selezionati. Il materiale di fissaggio, il rivestimento, la filettatura, il design della testa e la resistenza alla corrosione richiesti devono corrispondere al materiale del ponte e all'ambiente di servizio.
Gli elementi di fissaggio elettrozincati forniscono protezione in zinco ma non dovrebbero essere automaticamente specificati per ambienti esterni impegnativi, permanentemente umidi, con legname trattato, marini o con aria salata. Selezionare la finitura in base alle effettive esigenze di esposizione.
All'interno di questa categoria di dispositivi di fissaggio sono disponibili configurazioni in acciaio inossidabile. Confermare l'esatto grado di acciaio inossidabile, lunghezza, diametro, trasmissione e configurazione della filettatura richiesti per l'ordine.
Utilizzateli in applicazioni strutturali solo dove l'esatta configurazione degli elementi di fissaggio è supportata dalle specifiche tecniche, dalla valutazione, dai dati di test o dall'approvazione del progetto applicabili. I dati di taglio e ritiro di riferimento presenti in questa pagina da soli non stabiliscono l'approvazione strutturale.
Fornire il diametro, la lunghezza, il tipo di azionamento, il tipo di filettatura, la finitura, la marca e il modello della chiodatrice, l'applicazione, la quantità dell'ordine e il mercato di destinazione richiesti.
Chiedi informazioni sulle viti per chiodi a spirale di filo da 15°
KYA fornisce viti chiodo a bobina di filo da 2-1/4 x .113 pollici 15° per distributori di elementi di fissaggio, fornitori di lavorazione del legno, società di costruzione, produttori di pallet e casse e altri utenti professionali. Specificare l'azionamento, la filettatura, la finitura superficiale, il modello di chiodatrice e la quantità richiesti in modo da poter confermare la configurazione appropriata.
Contatta KYA Elementi di fissaggio
KYA afferma che la sua produzione è certificata SGS. Gli acquirenti possono richiedere i documenti di ispezione e certificazione applicabili per l'ordine.
Sono disponibili dimensioni e finiture personalizzate per esigenze di costruzione e lavorazione del legno. Fornire il diametro, la lunghezza, l'azionamento, la filettatura e la finitura richiesti per conferma.
