| Materiale: | |
|---|---|
| Finitura: | |
| Punto: | |
| Quantità: | |

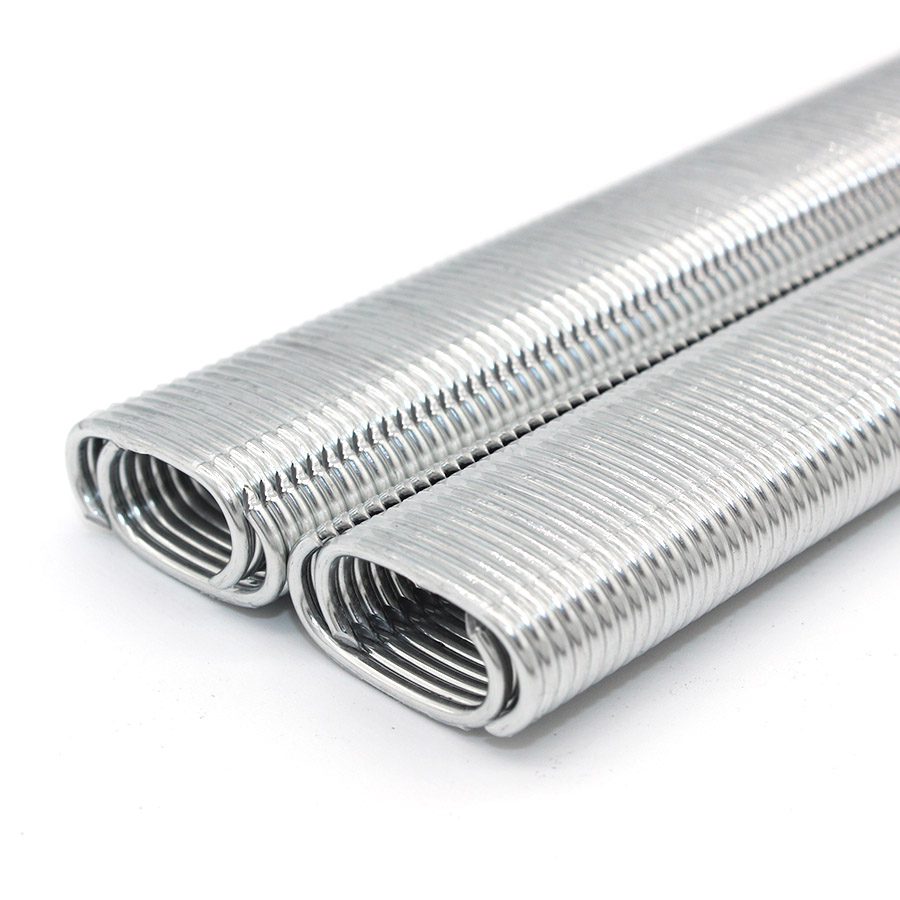

Gli anelli per maiale KYA HR23 sono elementi di fissaggio stile C calibro 15 progettati per sedili automobilistici, tappezzerie di mobili, materassi, biancheria da letto, gabbie metalliche, recinzioni e altre applicazioni di fissaggio industriali ripetitive. Il dispositivo di fissaggio utilizza un filo di circa 1,8 mm con una dimensione aperta nominale di 3/4 pollici e un'altezza dell'anello aperto di circa 12 mm.
Gli anelli HR23 sono disponibili in configurazioni zincate e in acciaio inossidabile con opzioni di punta affilata o smussata. Diversi strumenti per anelli di maiale compatibili possono formare diversi diametri di chiusura finale, comprese configurazioni di circa 3/16 pollici e 5/16 pollici.
Per l'acquisto di pezzi sostitutivi, verificare l'esatta geometria dell'anello, il diametro del filo, il tipo di punta, il materiale e il diametro dell'anello chiuso richiesto rispetto allo strumento pneumatico per anelli di maiale anziché selezionare solo in base alla descrizione di 3/4 di pollice.
| Specifica | Dettagli |
| Prodotto | Anelli per cinghiali per tappezzeria automobilistica 15GA HR23 |
| Tipo di dispositivo di fissaggio | Anello di maiale stile C / Anello a C |
| Misura | Calibro 15 |
| Diametro del filo | ca. 1,8 mm / 0,071 ' |
| Dimensioni nominali aperte/interne | ca. 3/4'/19 mm |
| Riferimento della corona esterna | ca. 23,7–24 mm |
| Altezza dell'anello aperto | ca. 12 mm |
| Opzioni di chiusura comuni | ca. 3/16' o 5/16', a seconda delle ganasce e della configurazione dell'utensile |
| Opzioni materiali | Acciaio zincato e acciaio inossidabile |
| Opzioni punto | Affilato o smussato |

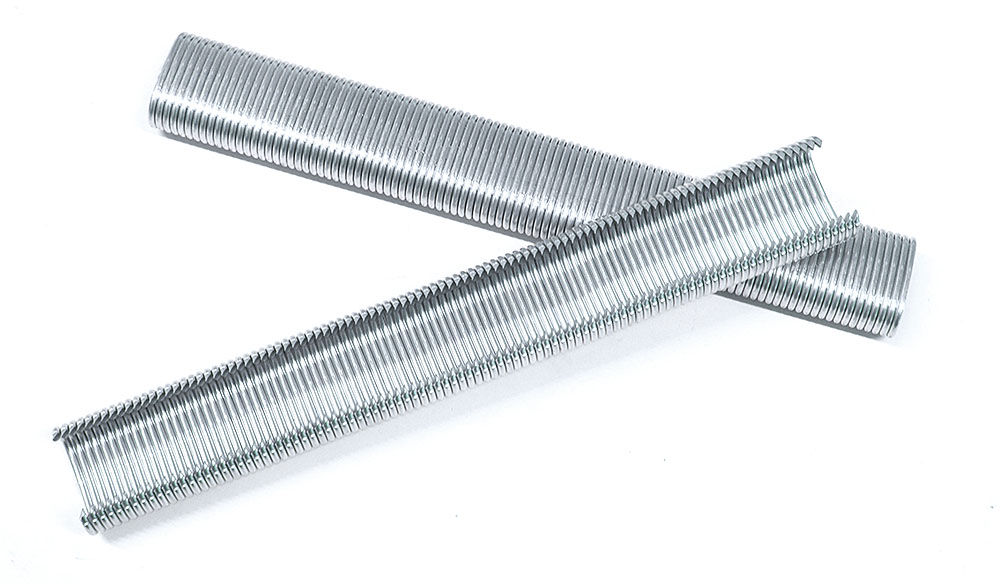

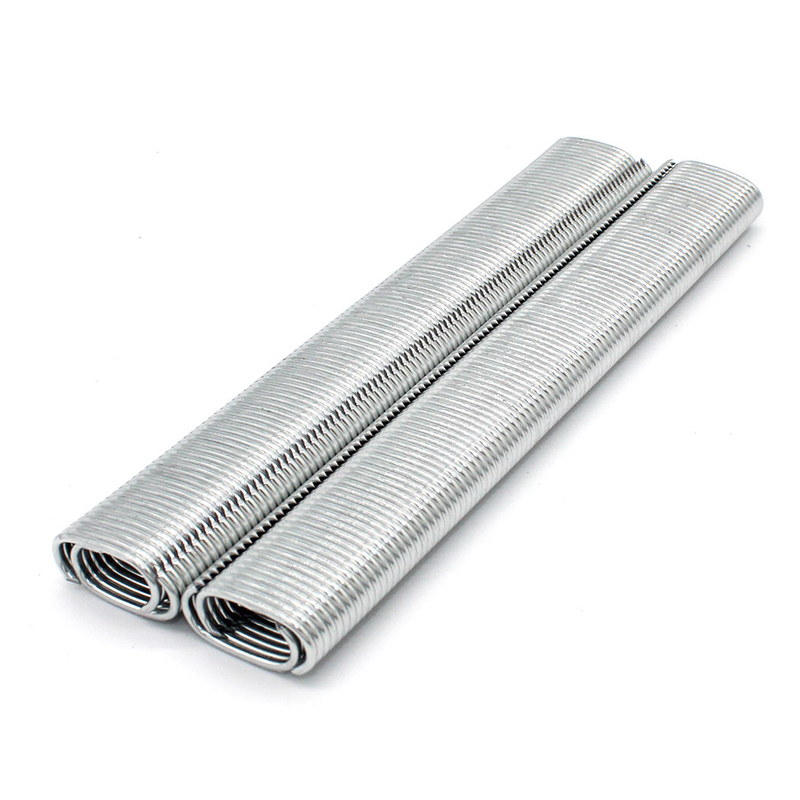

| Collazione | Strisce con anello a C fascicolate |
| Capacità tipica della striscia | ca. 100 anelli |
| Imballaggio standard | 10.000 pezzi/scatola |
| Classe strumento compatibile | Utensili pneumatici per anelli di maiale tipo 15GA HR23/C7 |
| Applicazioni tipiche | Sedili automobilistici, tappezzeria, biancheria da letto, materassi, mobili, gabbie metalliche, recinzioni e reti |
Le dimensioni dell'HR23 possono essere descritte in modo diverso dai produttori di hog ring e di utensili pneumatici. Il prodotto è comunemente commercializzato come anello C da 3/4 pollici, in riferimento alla sua dimensione nominale aperta o interna.
Le specifiche degli strumenti compatibili di tipo C7 descrivono comunemente la stessa classe di dispositivi di fissaggio come corona esterna di circa 23,7–24 mm, filo da 1,8 mm e altezza dell'anello di circa 12 mm.
Per l'approvvigionamento, confrontare sia la designazione nominale di 3/4 pollici che le dimensioni metriche effettive. Ciò riduce il rischio di ordinare un anello a C che abbia la dimensione generale corretta ma che non si inserisca o non si chiuda correttamente nell'utensile previsto.
L'elemento di fissaggio HR23 può essere formato con diversi diametri di anello chiuso a seconda della configurazione della ganascia dell'utensile per anelli di maiale. I riferimenti comuni includono chiusure da circa 3/16 di pollice e 5/16 di pollice.
| del riferimento di chiusura | Considerazione sulla selezione |
|---|---|
| ca. 3/16'/4,8 mm | Chiusura più stretta utilizzata da strumenti compatibili come i sistemi di ganasce di tipo C-7CA52. |
| ca. 5/16'/7,9 mm | Diametro dell'anello finito più grande per applicazioni che richiedono più spazio attorno ai componenti uniti. |
Il diametro chiuso richiesto deve essere selezionato in base ai componenti del filo, della molla, del tessuto o del telaio da unire. Una chiusura più stretta non è automaticamente migliore per ogni applicazione.
Gli anelli HR23 C utilizzano un filo di circa 1,8 mm di diametro, corrispondente alla comune classe degli anelli da tappezzeria calibro 15.
Questa dimensione di filo è ampiamente utilizzata per applicazioni su sedili, mobili e biancheria da letto di automobili perché può essere formata attorno a molle, fili, tessuti e componenti del telaio compatibili con strumenti pneumatici C-ring.
Le prestazioni di tenuta dipendono dal materiale dell'anello, dal diametro della chiusura, dalla geometria della ganascia dell'utensile e dai componenti da unire. I gruppi di produzione devono essere testati nelle condizioni di servizio previste.
| del tipo di punto | Guida alla selezione tipica |
|---|---|
| Punto acuto | Utile quando l'anello deve perforare tessuto adatto, materiale di rivestimento, rete o altro materiale compatibile prima della chiusura. |
| Punto smussato | Utile quando la perforazione non è necessaria ed è preferibile un rischio ridotto di forare il materiale vicino. |
Selezionare il punto in base al materiale effettivo e al processo di assemblaggio. Gli elementi di fissaggio taglienti e smussati non dovrebbero essere sostituiti automaticamente senza controllare il giunto finale.
L'acciaio zincato è comunemente selezionato per sedili automobilistici, mobili, materassi e altri assemblaggi industriali interni. Il rivestimento in zinco fornisce un'ulteriore protezione dalla corrosione rispetto all'acciaio non trattato.
L'acciaio inossidabile dovrebbe essere preso in considerazione laddove è richiesta una maggiore resistenza all'umidità, all'esposizione esterna, al sale o ad altri ambienti aggressivi.
La selezione del materiale dovrebbe seguire l'ambiente operativo effettivo. Gli anelli zincati standard non devono essere trattati automaticamente come equivalenti all'acciaio inossidabile per l'esposizione a lungo termine all'aperto o in mare.
HR23 appartiene a una classe di anelli a C calibro 15 utilizzata da diversi strumenti per anelli di maiale del settore automobilistico, della biancheria da letto e della tappezzeria. La compatibilità dipende dalla geometria completa dell'anello e dalla chiusura richiesta.
| dei riferimenti agli strumenti | Guida alla compatibilità |
|---|---|
| KYA C-7EA | Progettato per anelli C con corona esterna 15GA, circa 23,7–24 mm, inclusi HR23, 15G100, SC-6 e C24. |
| KYA C-7CA52 | Utilizza 15GA, corona da circa 23,8 mm, filo da 1,8 mm e anelli a C da 12 mm di altezza con chiusura da circa 4,8 mm. |
| Strumento Spotnails tipo HRC34 | Utilizza anelli a C aperti da 15GA 3/4 pollici. Confermare l'intervallo di chiusura effettivo e il profilo dell'anello prima della sostituzione. |
| Altri strumenti di tipo HR23/C7 | Conferma calibro, corona, altezza dell'anello, caricatore, tipo di punta e diametro di chiusura finale. |
Non dare per scontato che ogni utensile pneumatico descritto come pistola ad anelli di maiale da 3/4 di pollice accetti anelli HR23. Strumenti diversi possono utilizzare calibri di filo, profili di anello e ganasce di chiusura diversi.
I sedili automobilistici sono una delle applicazioni principali per i sistemi C-ring calibro 15. Gli anelli HR23 possono essere utilizzati per fissare componenti di tappezzeria, fili metallici, molle ed elementi compatibili del telaio del sedile.
L'utensile pneumatico forma l'anello a C aperto attorno ai componenti uniti. Il diametro dell'anello finale deve garantire una ritenzione sicura senza schiacciare o danneggiare eccessivamente il rivestimento, il filo o il componente del telaio.
I produttori di materassi e biancheria da letto utilizzano anelli a C calibro 15 per collegare filo perimetrale, molle, tessuto, isolamento e altri componenti compatibili della biancheria da letto.
La dimensione corretta della chiusura dipende dal diametro del filo e dai componenti catturati dall'anello. Una chiusura da 3/16 di pollice non dovrebbe essere considerata automaticamente l'opzione migliore per ogni gruppo di molle o filo perimetrale.
Le fabbriche di mobili e i negozi di tappezzeria possono utilizzare gli anelli C di tipo HR23 per fissare molle, cinghie, materiali di tappezzeria e componenti del telaio compatibili.
Gli anelli a punta affilata possono essere selezionati laddove è richiesta la penetrazione, mentre gli anelli a punta smussata sono utili quando l'elemento di fissaggio deve solo chiudersi attorno alle parti unite.
Gli anelli HR23 possono essere utilizzati anche per chiudere reti metalliche compatibili, gabbie per animali, reti e recinzioni in cui l'anello chiuso si adatta alla combinazione di fili.
Per installazioni esterne, umide o corrosive, selezionare il materiale in base all'ambiente previsto. L'acciaio inossidabile o un altro materiale resistente alla corrosione specificato può essere più appropriato dell'acciaio zincato standard.
Rivestimenti per sedili automobilistici
Molleggio sedile e fissaggio telaio
Tappezzeria per mobili
Produzione divani
Assemblaggio materasso e biancheria da letto
Collegamenti a filo perimetrale e a molla
Gabbie metalliche
Gabbie per animali e animali domestici
Rete metallica
Recinzioni e reti
Chiusura a borsa
Fissaggio dell'isolamento
| L'acquirente controlla | il riferimento HR23 |
|---|---|
| Misura | Calibro 15 |
| Diametro del filo | ca. 1,8 mm |
| Dimensione aperta nominale | ca. 3/4'/19 mm |
| Corona esterna | ca. 23,7–24 mm |
| Altezza dell'anello | ca. 12 mm |
| Chiusura | Selezionare in base all'applicazione e allo strumento; i riferimenti comuni includono circa 3/16' e 5/16' |
| Punto | Affilato o smussato a seconda delle esigenze di perforazione |
| Materiale | Acciaio zincato o inox a seconda delle esigenze di corrosione |
| Attrezzo | Confermare l'esatta geometria dell'utensile e della mascella di tipo HR23/C7 |
Gli anelli HR23 sono forniti in strisce fascicolate per il fissaggio pneumatico di volumi elevati. KYA elenca 10.000 anelli per scatola per questa classe di prodotto.
Per l'acquisto della produzione, confermare il materiale dell'anello richiesto, la configurazione dei punti, i requisiti di chiusura e il modello dell'utensile insieme alla quantità dell'ordine.
KYA fornisce HR23 e altri anelli di maiale stile C per produttori di sedili per autoveicoli, fabbriche di mobili, produttori di materassi, produttori di gabbie, fornitori di recinzioni e distributori di dispositivi di fissaggio industriali.
Per ordini all'ingrosso, fornire le specifiche dell'anello, il materiale, il tipo di punta, il diametro di chiusura richiesto, il modello dell'utensile, l'applicazione e la quantità di acquisto in modo da poter confermare la configurazione appropriata.
KYA fornisce anelli di maiale stile C e stile D in diversi calibri, dimensioni, materiali, configurazioni di punti e opzioni di chiusura per sedili automobilistici, mobili, biancheria da letto, recinzioni, gabbie, reti e fissaggi industriali.
HR23 è una classe di fissaggio con anello a C calibro 15 che utilizza un filo di circa 1,8 mm, una dimensione aperta nominale di 3/4 di pollice, una corona esterna di circa 23,7–24 mm e un'altezza aperta di circa 12 mm.
La dimensione di 3/4 di pollice si riferisce comunemente alla dimensione nominale dell'anello interno o aperto, mentre circa 23,7–24 mm si riferisce alla corona esterna utilizzata in molte specifiche di utensili.
La chiusura finale dipende dallo strumento Hog Ring e dalla configurazione della ganascia. I riferimenti comuni includono circa 3/16 di pollice e 5/16 di pollice, ma altri strumenti compatibili di tipo C7 possono produrre diametri di chiusura diversi.
No. La corretta chiusura dipende dal filo metallico, dal filo del telaio del sedile, dal componente dell'imbottitura e dalla ganascia dell'utensile. Testare il giunto finito nell'effettivo assemblaggio del sedile prima della produzione.
Gli anelli a punta affilata sono utili quando il dispositivo di fissaggio deve perforare il tessuto o la rete adatti. Gli anelli a punta smussata sono utili laddove la perforazione non è necessaria e si preferisce un rischio di foratura ridotto.
SÌ. I sedili e i rivestimenti delle automobili sono applicazioni primarie per i sistemi C-ring di tipo HR23/C7 calibro 15.
SÌ. Il fissaggio di materassi, biancheria da letto, molle e fili perimetrali sono applicazioni consolidate quando il diametro dell'anello e della chiusura selezionati corrisponde ai componenti.
SÌ. La tappezzeria di mobili e la produzione di divani sono applicazioni comuni per i sistemi C-ring compatibili con calibro 15.
SÌ. Gabbie metalliche, maglie, reti e applicazioni di recinzione selezionate possono utilizzare anelli di tipo HR23 quando la chiusura finita si adatta correttamente ai fili uniti.
La zincatura fornisce un'ulteriore protezione dalla corrosione rispetto all'acciaio non trattato. In caso di esposizione prolungata all'esterno, sulla costa, all'acqua salata o ad agenti chimici aggressivi, verificare se è necessario l'acciaio inossidabile o un altro materiale resistente alla corrosione specificato.
Gli utensili KYA C-7EA e C-7CA52 sono specificati per dispositivi di fissaggio con anello a C da 15 calibri 23,7–24 mm, incluso HR23. Anche altre suonerie pneumatiche di tipo C7 possono utilizzare anelli comparabili, ma è necessario confermare le dimensioni esatte e i requisiti di chiusura.
No. La dimensione nominale aperta da sola non determina la compatibilità. Confermare il diametro del filo, la corona esterna, l'altezza dell'anello, il formato del caricatore e il diametro di chiusura richiesto.
HR23 e 15G100 sono elencati da KYA all'interno della stessa classe di utensili di tipo C7 calibro 15 e condividono corona simile da 23,7–24 mm, filo da 1,8 mm e geometria di circa 12 mm di altezza. Gli acquirenti devono comunque confermare le specifiche esatte della parte, la finitura e la configurazione dei punti prima della sostituzione.
KYA elenca 10.000 anelli HR23 per scatola.
All'interno di questa famiglia generale di prodotti C-ring calibro 15 sono disponibili configurazioni in acciaio inossidabile. Conferma il grado, lo stile del punto, i requisiti di chiusura e la quantità dell'ordine prima dell'acquisto.
Fornire il produttore e il modello dell'utensile, il diametro di chiusura richiesto, il materiale dell'anello, la punta affilata o smussata, l'applicazione e la quantità dell'ordine in modo da poter confermare la corretta configurazione dell'HR23.
