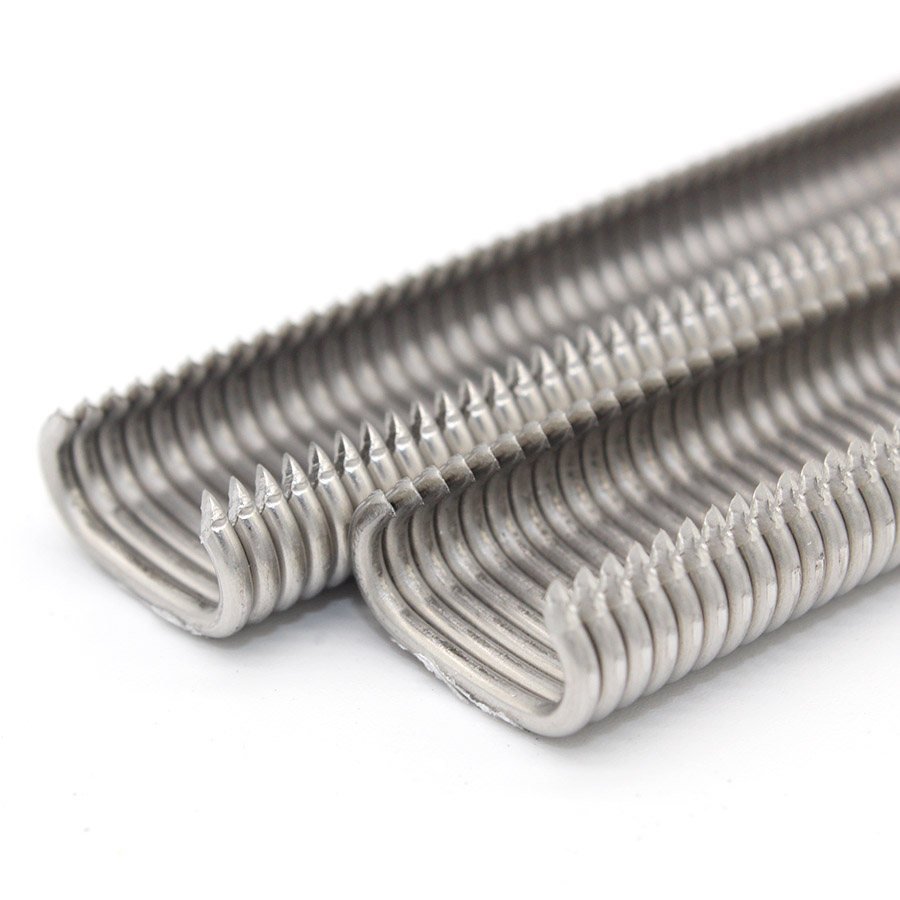

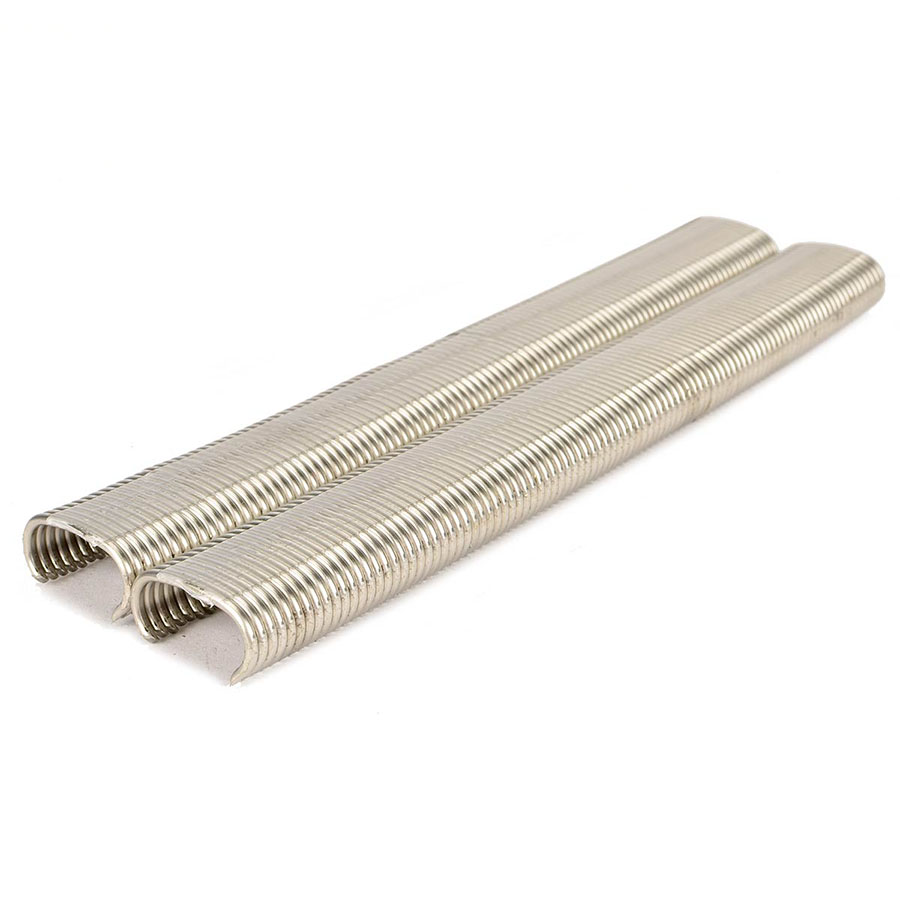

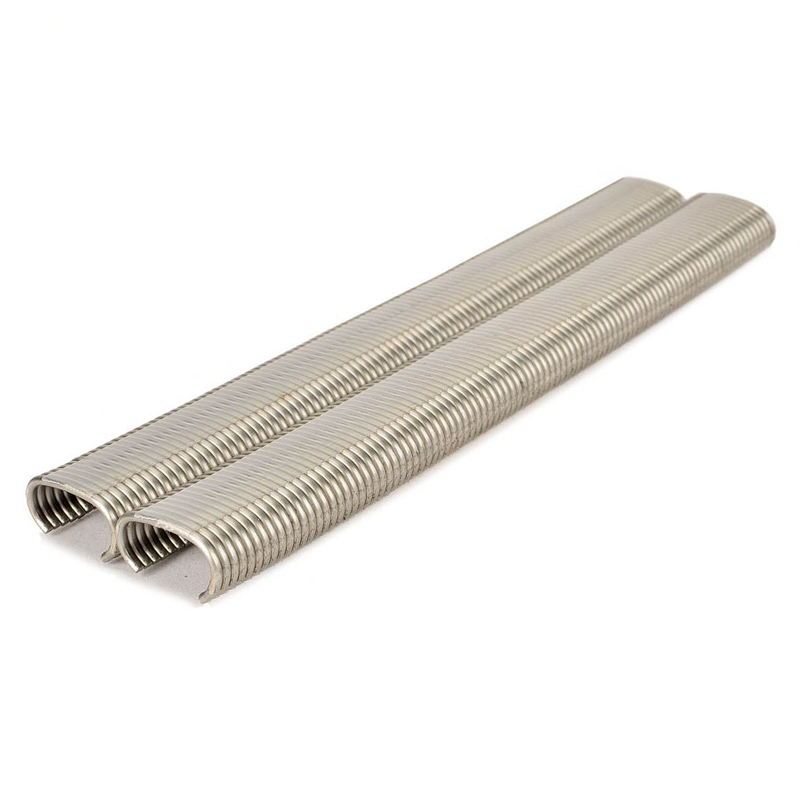

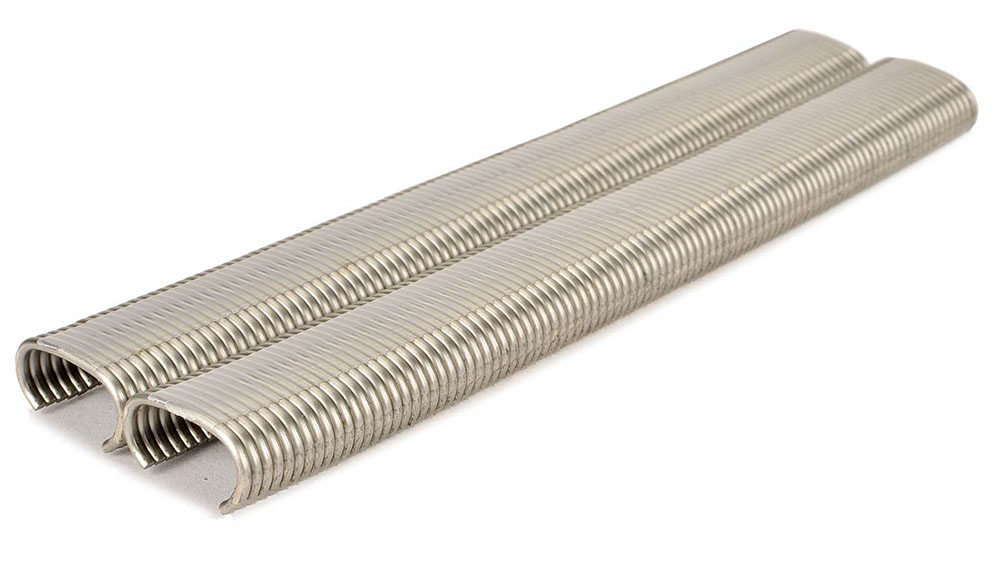

KYA 15SS100B тот баспайтын болаттан жасалған сақиналар 3/4' ашық өлшемі, шамамен 1,8 мм сым диаметрі, 12 мм сақина биіктігі және доғал нүктелері бар 15 калибрлі C стиліндегі бекіткіштер болып табылады. Көрсетілген конфигурация SS304 баспайтын болаттан жасалған және үйлесімді сақиналар үшін жеткізіледі.
Доғал нүкте конфигурациясы сақина материалды әдейі тесіп емес, негізінен сымның, сымның, тордың, серіппелердің немесе қаптаманың құрамдас бөліктерінің айналасында жабылатын бекіту операцияларына арналған. Әдеттегі қолданбаларға автомобильге арналған отырғыштар, жиһаз қаптамасы, төсек-орын жабдықтары, сым торлар, торлар, сөмкелерді жабу, банги сымын құрастыру және өнеркәсіптік сымды бекіту жатады.
KYA 15 габаритті 3/4 дюймдік C-сақиналар тобында 15SS100B үшін жолақ үшін 100 сақина және картонға 10 000 сақина тізімдейді. Құрал таңдау тек 15 калибрлі белгілеуге емес, нақты 15SS100B сақина сериясына және қажетті жабу геометриясына негізделуі керек.
| Өнім түрі | Жинақталған C-стильді шошқа сақинасы / C-сақина бекіткіші |
| Үлгі | 15SS100B |
| KYA коды | KYA-15SS100B |
| Өлшем | 15 габарит |
| Сымның диаметрі | Шамамен 1,80 мм |
| Ашық өлшем/сыртқы диаметр | 3/4' / шамамен 19 мм |
| Сақина биіктігі | Шамамен 12,0 мм |
| Материал | SS304 Тот баспайтын болат |
| Нүкте түрі | Доғал нүкте |
| Сақина стилі | C стилі |
| Жолақ өлшемі | 100 сақина / жолақ |
| Қаптама | 10 000 сақина / картон |
| KYA тізімделген құралдар тобы | C7 сериялы пневматикалық шошқа сақинасы құралдары; нақты құрал үлгісін және жабу талаптарын растаңыз |
| Негізгі қолданбалар | Автокөлік отырғыштары, төсеніштер, төсек-орын жабдықтары, торлар, торлар, сөмкелерді жабу, банги сымы және өнеркәсіптік сымды бекіту |
Өнім таңдау құралы сонымен қатар мырышталған, алюминий, глафан және мырыш-алюминий материалдарын қоса алғанда, 15GA сақина отбасының қатысты нұсқаларын көрсетеді; Жарқын, мырышталған, мыс, SS304 және Glafan әрлеуі; және өткір немесе доғал нүктелер. Бұл беттегі 15SS100B конфигурациясы SS304 доғал нүкте нұсқасы болып табылады. Тапсырыс беру кезінде таңдалған материалды, әрлеуді және стильді сәйкес үлгімен салыстырыңыз.
15SS100B жоғары көлемді өнеркәсіптік бекітуде қолданылатын жалпы 15 калибрлі 3/4 дюймдік C-сақиналар тобына жатады. Ашық сақина біріктірілетін құрамдас бөліктердің айналасында орналасады, содан кейін құрал жақтары арқылы кішірек жабық профильге айналады.
Аяқталған жабу құралдың тұмсығы мен қалыптау жақтары арқылы басқарылатындықтан, соңғы ішкі диаметрі үйлесімді C7 сериялы құрал конфигурациялары арасында өзгеруі мүмкін. Сондықтан сатып алушылар тек 3/4 дюймдік ашық сақина өлшеміне сенбей, қолданбаны және қалаған жабуды көрсетуі керек.

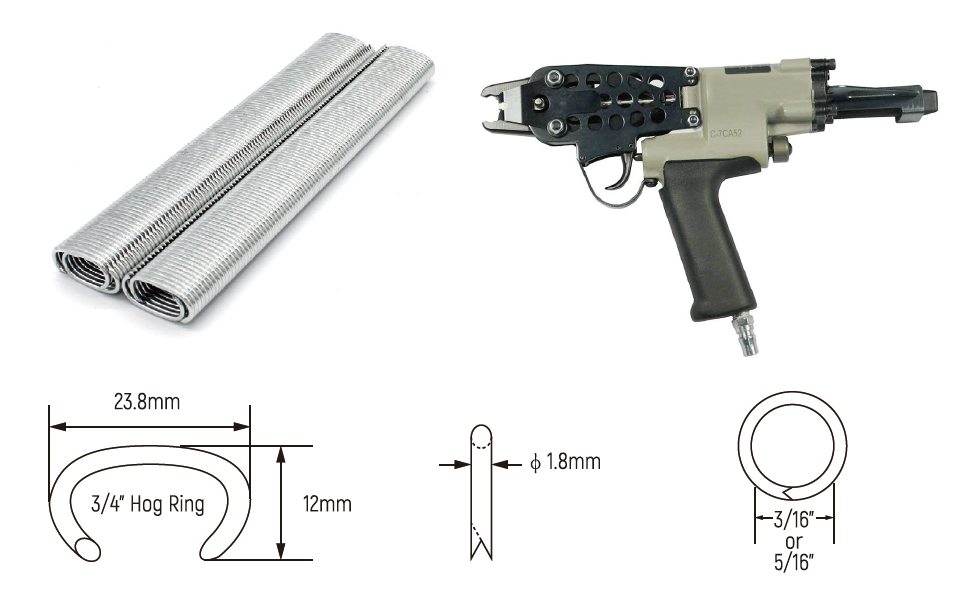

KYA 15SS100B үшін шамамен 1,8 мм сым қалыңдығын тізімдейді. Сымның нақты диаметрі маңызды үйлесімділік параметрі болып табылады, өйткені құрал журналы, беру жүйесі және қалыптау жақтары белгілі бір сақина сериясының айналасында жасалған.
Өнім 3/4 дюймдік C-сақина өлшемдер тобына жатқызылған. Сатып алу және құралды сәйкестендіру үшін бұл соңғы жабық диаметрдің кепілі ретінде емес, ашық сақина өлшемі немесе сыртқы диаметр класы ретінде қарастырылуы керек.
KYA осы конфигурация үшін шамамен 12 мм сақина биіктігін жариялайды. Басқа өндірушінің C сақинасын ауыстырған кезде сақина биіктігі, ашық өлшемі және сым диаметрі тексерілуі керек.

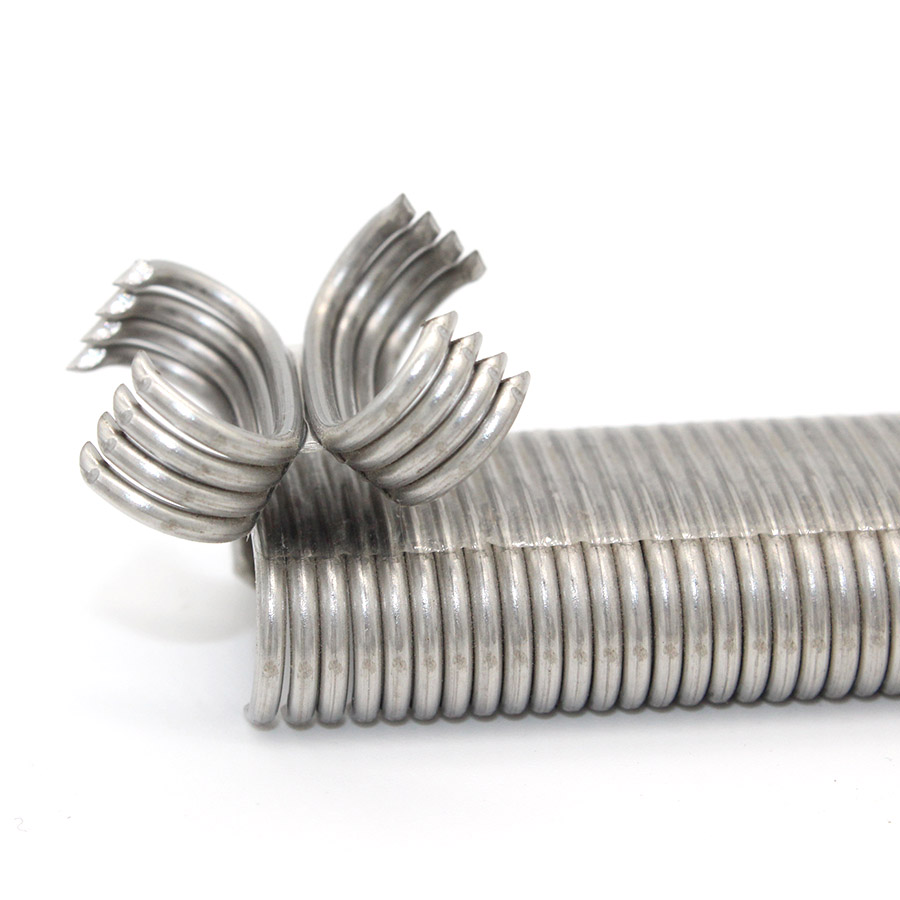

B жұрнағы 15G100 / 15100 / 15SS100 сақиналар тобындағы доғал нүкте конфигурациясын анықтайды. Сақина сымның, серіппенің, шнурдың, тордың немесе қаптаманың құрамдас бөліктерінің айналасында оларды әдейі тесусіз жабу қажет болғанда доғал нүктелер пайдалы.
Өткір нүкте сақинамен салыстырғанда күтпеген тесуді азайтуы мүмкін, бірақ оны кез келген өңдеу немесе материалды зақымдау қаупін жояды деп сипаттауға болмайды.
Таңдаулы KYA өнімі SS304 баспайтын болаттан жасалған. Бұл кәдімгі қапталмаған көміртекті болаттан жасалған шошқа сақиналарына қарағанда жоғары коррозияға төзімділікті қамтамасыз етеді және ылғал немесе коррозияға төзімділік сатып алу кезінде маңызды болған жағдайда пайдалы.
SS304 коррозияға толықтай иммунитетті деп сипаттауға болмайды. Өнімділік ылғалға, тұзға, химиялық заттарға, температураға және қызмет көрсету ортасына байланысты.
KYA 15100 отбасы бір жолақ үшін 100 сақинамен және бір картонға 10 000 сақинамен жеткізіледі. Жинақталған пішім үйлесімді пневматикалық C-сақина құралдарында қайталанатын беруді қолдайды.

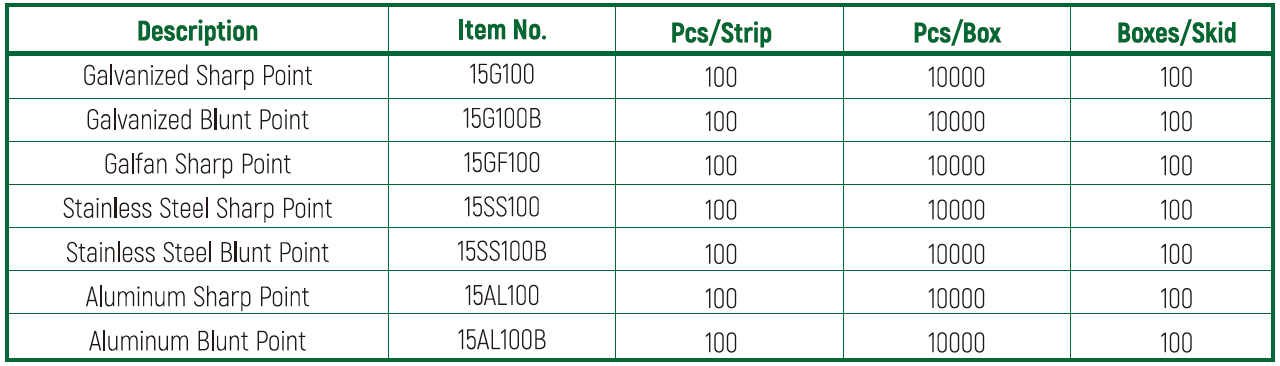

15 калибрлі 3/4 дюймдік отбасы әртүрлі материалдар мен нүкте конфигурацияларын қамтиды. Бұл жалпы сақина өлшемі бірдей болса да, сатып алу туралы бөлек анықтамалар.
| Бөлшек нөмірі | Материал / Аяқтау | нүктесі | жолағы өлшемі | Картон саны |
|---|---|---|---|---|
| 15100 | Жарқын болат | Өткір | 100 | 10 000 |
| 15100B | Жарқын болат | Блант | 100 | 10 000 |
| 15G100 | Мырышталған болат | Өткір | 100 | 10 000 |
| 15G100B | Мырышталған болат | Блант | 100 | 10 000 |
| 15SS100 | Тот баспайтын болат | Өткір | 100 | 10 000 |
| 15SS100B | SS304 Тот баспайтын болат | Блант | 100 | 10 000 |
| Нүкте түрін | таңдау бойынша нұсқаулық |
|---|---|
| Доғал нүкте | Сақина сымның, серіппелердің, шнурдың, тордың немесе басқа компоненттердің айналасында жабылған кезде қолайлы және әдейі пирсинг қажет емес. |
| Өткір нүкте | Бекіту операциясы жабылмас бұрын сақинаны матаны, шілтерді, оқшаулағыш жабынды немесе басқа қолайлы материалды тесуді қажет еткенде пайдалы. |
Біріктірілетін материалдарға сәйкес нүкте түрін таңдаңыз. Доғал сақина енуді қажет ететін процесте өткір нүктелі сақинаны автоматты түрде алмастырмауы керек.

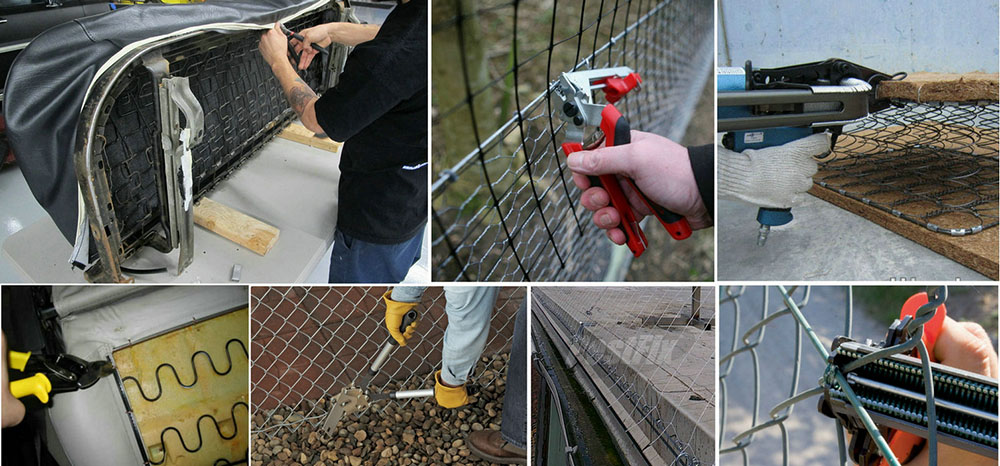

Автокөлік орындықтарын қаптау
Жиһаз және тұрмыстық қаптау
Матрас пен төсек-орын жинағы
Жануарлардың торлары мен сым қоршаулары
Тор мен тор
Бунги және амортизаторлар жинағы
Сөмке мен лайнерді жабу
Тұзды қоршау өндірісі
Майды сіңіретін шұлықтар
Оқшаулауды бекіту
Өсімдік пен құмыра таңбалау
Таңдалған өнеркәсіптік сым мен сымды бекіту
Қажетті сақина өлшемі және дайын жабу біріктірілетін материалдардың біріктірілген диаметрі мен сығылғыштығына байланысты. Жабу өлшемдері маңызды болған кезде жоғары көлемді өндіру алдында нақты жинақта сақина мен құрал комбинациясын тексеріңіз.
15 калибрлі C-сақиналар тобы орындық жабынының құрамдас бөліктерін, сымдарды, серіппелерді және тірек құрылымдарды қосу үшін автомобиль және жиһаз қаптауында кеңінен қолданылады. Доғал сақина әсіресе сақина қаптау материалын тесіп емес, бар құрамдастарды жабуға арналған болса, өте маңызды.
Орындық конструкциясы өндірушілер арасында әр түрлі. Қолданыстағы автокөлік сақинасын ауыстырмас бұрын сақина өлшемін, сым өлшегішін, құрал мұрнын және қажетті жабуды растаңыз.
С-сақиналары ықшам механикалық қосылым жасау үшін қиылысатын сымның, тордың, арқанның немесе сымның айналасында құрылуы мүмкін. SS304 дайын құрастыру қапталмаған көміртекті болат сақинаға қарағанда коррозияға төзімділікті қажет ететін жерде пайдалы.
Жүктемеге сезімтал торлар, қақпандар, теңіз өнімдері немесе басқа маңызды жинақтар үшін өндіру алдында сымдардың тіркесімін, сақинаның жабылуын және қосылыс талаптарын тексеріңіз.
15SS100B жақсы орнатылған 15 калибрлі 3/4 дюймдік C-сақина жүйесіне жатады. Қазіргі уақытта KYA осы бекіткіштер тобына арналған C7 сериялы құралдарды тізімдейді, ал тәуелсіз дистрибьюторлар сонымен бірге үйлесімді BeA және Bostitch жүйелерін тізімдейді.
| Анықтама құралы / Жүйе | жарияланған Бекіткіш анықтамалық | сатып алу жөніндегі нұсқаулық |
|---|---|---|
| KYA C-7CA52 | KYA 15100 / 15G100 / 15SS100B отбасын үйлесімді сақина үстелінде тізімдейді. | Тиісті KYA пневматикалық құрал анықтамасы; қажетті жабу және мұрын конфигурациясын растаңыз |
| KYA C-7EA | 15GA 3/4-дюймдік C-сақина отбасы | Сәйкес KYA құрал платформасы; өтінімді және аяқталған жабу талаптарын растаңыз |
| Bostitch SC7-B | RING15SS100B үйлесімді ретінде берілген | 15GA 3/4-дюймдік C-сақина құралының анықтамасы орнатылды |
| Bostitch / Salco SC7C түрі құралы | 15SS100B 3/4-дюймдік 15GA C-сақина тобына кіреді | Стандартты SC7 типті құралдарға қарағанда тығызырақ жарияланған жабу ауқымын пайдаланады; талап етілетін дайын сақина өлшеміне сәйкес таңдаңыз |
| BeA CL24-HR | 15SS100B / 10004723 анықтамасы | Сәйкес BeA құралының анықтамасы; ауыстыру алдында ағымдағы құрал мен сақинаның сипаттамасын тексеріңіз |
| Басқа 15GA C-Ring құралдары | Өндірушіге байланысты өзгереді | 15SS100B / 15100 тобына, жолақ геометриясына, сым диаметріне және жабу талаптарына сәйкес келуі керек |
Әрбір 15 калибрлі сақиналы мылтық 15SS100B пайдаланады деп ойламаңыз. Кейбір 15 калибрлі құралдар әртүрлі сақина еніне, жолақ геометриясына немесе жабу диаметрлеріне арналған.
3/4 дюймдік өлшем ашық сақина өлшемі класын сипаттайды. Орнатқаннан кейін құрал жақтары біріктірілген материалдардың айналасында C сақинасын құрайды және әртүрлі мұрын конфигурациялары әр түрлі дайын ішкі диаметрлерді жасай алады.
Мысалы, жарияланған SC7 типті құралдар 15 калибрлі 3/4 дюймдік сақиналарды шамамен 5/16'–27/64' / 7,9–10,7мм дейін жаба алады, ал SC7C типті құралдар шамамен 3/16'–11/32' / 4,8-8,7 мм тығыздау жасай алады.
Сондықтан 15SS100B бекіткішіне құрал мен қолданбаны анықтамай-ақ жалғыз бекітілген жабу өлшемін тағайындауға болмайды.
| Материал / Аяқтауға арналған | жалпы нұсқау |
|---|---|
| Жарқын болат | Негізінен қосымша коррозиядан қорғау қажет емес құрғақ, қорғалған қолданбалар үшін қолданылады |
| Мырышталған болат | Ашық болаттан гөрі коррозияға қарсы қорғаныс қажет болатын мырышпен қапталған опция |
| SS304 Тот баспайтын болат | Таңдаулы 15SS100B материалы; құрастыру немесе қызмет көрсету ортасы тот баспайтын болаттан коррозияға төзімділік қажет болған жағдайда қолайлы |
Таңдаулы өнім - SS304. Жарқын және мырышталған нұсқалар бөлек бөлік нөмірлері болып табылады және дәл сол 15SS100B SKU әрлеуі ретінде көрсетілмеуі керек.
| Бөлшек нөмірі | 15SS100B |
| Өлшем | 15 габарит |
| Сымның диаметрі | Шамамен 1,8 мм |
| Сақина өлшемін ашыңыз | 3/4' / шамамен 19 мм класс |
| Сақина биіктігі | Шамамен 12 мм |
| Материал | SS304 Тот баспайтын болат |
| Нүкте түрі | Блант |
| Жолақ өлшемі | 100 сақина |
| Картон саны | 10 000 сақина |
| Құрал туралы ақпарат | Нақты сақиналы мылтық өндірушісін, моделін және қажетті жабу ауқымын көрсетіңіз |
Өнімді дәл сәйкестендіру және баға белгілеу үшін қажетті мөлшерді, сақина құралының өндірушісін және үлгісін, біріктірілетін материалдарды, қолданбаны және талап етілетін жабуды қамтамасыз етіңіз.
Осы бетте көрсетілген нақты өнім үшін KYA-15SS100B, 15 калибрлі, SS304 баспайтын болат, 3/4 дюймдік ашық C-сақина, шамамен 1,8 мм сым, 12 мм биіктік және доғал нүктесін көрсетіңіз..
| KYA коды | KYA-15SS100B |
| Өлшем класы | 15GA / 3/4' C сақинасы |
| Сым | Шамамен 1,8 мм |
| Биіктігі | Шамамен 12 мм |
| Материал | SS304 Тот баспайтын болат |
| Нүкте | Блант |
| Жолақ | 100 сақина |
| Қаптама | 10 000 сақина / картон |
| Сұрау туралы ақпарат | Саны, құрал үлгісі, қолдану, біріктірілген материалдар, талап етілетін жабу және жеткізу орны |
Бұл шамамен 3/4 дюймдік ашық өлшемі, 1,8 мм сым диаметрі және 12 мм сақина биіктігі бар 15 калибрлі C стиліндегі шошқа сақинасы.
Таңдаулы KYA конфигурациясы SS304 баспайтын болаттан жасалған.
Жоқ. 3/4 дюймдік өлшем ашық сақина өлшемі класын сипаттайды. Қорытынды жабу шошқа сақинасы құралының мұрынына, қалыптау жақтарына және материалдың қалыңдығына байланысты.
В жұрнағы доғал нұсқаны анықтайды. Қатысты 15SS100 үшкір нүктені пайдаланады.
Сақина сымның, серіппелердің, сымның, тордың немесе қаптаманың құрамдас бөліктерінің айналасындағы материалды әдейі тесіп кетпей жабуға арналған болса, доғал нүктелер пайдалы.
Екеуі де тот баспайтын болаттан жасалған 15 калибрлі 3/4 дюймдік C сақиналары. 15SS100-де өткір нүктелер бар, ал 15SS100B-де доғал нүктелер бар.
Екеуі де доғал нүктелі 15 калибрлі 3/4 дюймдік C-сақина конфигурациялары. 15G100B мырышталған болат, ал 15SS100B тот баспайтын болат.
Қазіргі уақытта KYA 15 калибрлі 3/4 дюймдік 15100 отбасы үшін жолақ үшін 100 сақинаны тізімдейді.
Қазіргі KYA орау спецификациясында бір картонға 10 000 сақина тізімі берілген.
KYA қазіргі уақытта C-7CA52 платформасына арналған сыйысымды 15 калибрлі 3/4 дюймдік сақина тобына кіретін 15SS100B тот баспайтын доғал нүктесін қамтиды. Қолданба үшін қажетті жабу конфигурациясын растаңыз.
SC7 сериялы сілтемелер тізімі RING15SS100B үйлесімді 15 калибрлі 3/4 дюймдік C сақинасы ретінде жарияланған. Нақты SC7 мұрын конфигурациясын растаңыз, себебі әртүрлі нұсқалар әртүрлі жабу ауқымдарын шығарады.
15SS100B типті 15 калибрлі тот баспайтын C сақиналары бар BeA CL24-HR ағымдағы тарату сілтемелерінің тізімі. Брендтерге сілтеме жасағанда ағымдағы құрал сипаттамасын тексеріңіз.
Жоқ. Басқа 15 калибрлі шошқа сақина жүйелері әртүрлі ашық ендерді, биіктіктерді, жолақ пішімдерін және жабу геометрияларын пайдалана алады. Дәл 15SS100B / 15100 сақина тобына сәйкес келеді.
Иә. Автокөлік отыруы - бұл 15 калибрлі 3/4 дюймдік C сақиналарына арналған белгіленген қолданба. Орынның дизайны мен сақина құралы бірдей сақина өлшемі мен жабуды талап ететінін растаңыз.
Иә. Құрамдас өлшемдері мен құрал конфигурациясы 15SS100B жүйесіне сәйкес болған кезде төсек-орын және матрац жинағы осы C-сақина тобына арналған орнатылған қолданбалар болып табылады.
Иә, 15 калибрлі C сақиналары таңдалған сым тор, тор және қоршау жинақтары үшін пайдаланылады. Біріктірілген сым диаметрі таңдалған құрал шығарған жабуға сәйкес келетінін растаңыз.
№ SS304 көптеген қолданбалар үшін жақсы коррозияға төзімділікті қамтамасыз етеді, бірақ коррозия өнімділігі тұзға, химиялық заттарға, ылғалға, температураға және қызмет көрсету шарттарына байланысты.
Қажетті мөлшерді, сақина құралының нақты өндірушісін және үлгісін, біріктірілетін материалдарды, қолдануды, талап етілетін жабуды және жеткізу орнын көрсетіңіз. Осы SS304 конфигурациясы үшін KYA-15SS100B сілтемесі.
