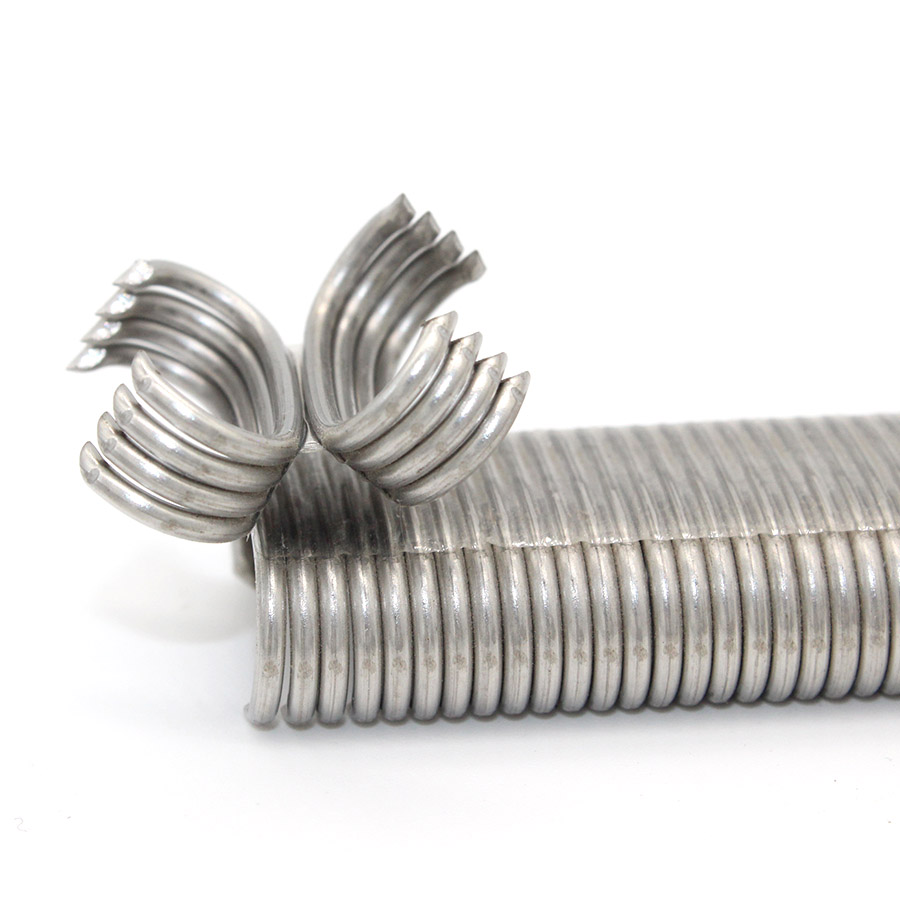

KYA 15SS100B nehrđajući čelik Prstenaste kopče u obliku slova C su pričvršćivači C-stila kalibra 15 s otvorenom veličinom 3/4', približno 1,8 mm promjera žice, 12 mm visine prstena i tupim vrhovima. Predstavljena konfiguracija proizvedena je od nehrđajućeg čelika SS304 i isporučuje se za kompatibilne pneumatske Prstenasta kopča u obliku slova C alate.
Konfiguracija s tupom točkom namijenjena je operacijama pričvršćivanja gdje se prsten primarno zatvara oko žice, užeta, mreže, opruga ili dijelova presvlake, a ne namjerno probija materijal. Tipične primjene uključuju automobilska sjedala, presvlake namještaja, posteljinu, žičane kaveze, mreže, zatvaranje vrećica, sklop bungee kabela i industrijsko pričvršćivanje žice.
KYA navodi 100 prstenova po traci i 10 000 prstenova po kartonu za 15SS100B unutar svoje obitelji C-prstena 15 promjera 3/4 inča. Odabir alata trebao bi se temeljiti na točnoj seriji prstena 15SS100B i potrebnoj geometriji zatvaranja, a ne samo na oznaci kalibra 15.
| Vrsta proizvoda | Uspoređeni C-Style Prstenasta kopča u obliku slova C / C-Ring zatvarač |
| Model | 15SS100B |
| Kod KYA | KYA-15SS100B |
| mjerač | 15 mjerač |
| Promjer žice | Otprilike 1,80 mm |
| Otvorena veličina / vanjski promjer | 3/4' / približno 19 mm |
| Visina prstena | Otprilike 12,0 mm |
| Materijal | Nehrđajući čelik SS304 |
| Vrsta točke | Blunt Point |
| Stil prstena | C stil |
| Veličina trake | 100 prstenova po traci |
| Pakiranje | 10.000 prstenova / karton |
| Obitelj alata s KYA popisa | C7-serija pneumatski Prstenasta kopča u obliku slova C alati; potvrdite točan model alata i zahtjev za zatvaranje |
| Primarne aplikacije | Automobilska sjedala, presvlake, posteljina, kavezi, mreže, zatvarači za torbe, bungee užad i industrijsko pričvršćivanje žice |
Selektor proizvoda također navodi povezane opcije obitelji prstenova 15GA, uključujući pocinčane, aluminijske, Glafan i cink-aluminijske materijale; Svijetle, pocinčane, bakrene, SS304 i Glafan završne obrade; i oštri ili tupi vrhovi. Konfiguracija 15SS100B na ovoj stranici je verzija SS304 tupog vrha. Potvrdite odabrani materijal, završnu obradu i stil usporedbe s odgovarajućim modelom prilikom naručivanja.
15SS100B pripada uobičajenoj obitelji C-prstenova promjera 15 od 3/4 inča koji se koriste u industrijskom pričvršćivanju velike količine. Otvoreni prsten se postavlja oko komponenti koje se spajaju, a zatim ga čeljusti alata oblikuju u manji zatvoreni profil.
Budući da se gotov zatvarač kontrolira vrhom alata i čeljustima za oblikovanje, konačni unutarnji promjer može varirati između kompatibilnih konfiguracija alata serije C7. Kupci bi stoga trebali navesti primjenu i željeni zatvarač umjesto da se oslanjaju samo na dimenziju otvorenog prstena od 3/4 inča.
KYA navodi približno 1,8 mm debljine žice za 15SS100B. Stvarni promjer žice važan je parametar kompatibilnosti jer su spremnik alata, sustav dodavanja i čeljusti za oblikovanje dizajnirani oko određene serije prstenova.
Proizvod je klasificiran u obitelj veličine C-prstena od 3/4 inča. Za kupnju i usklađivanje alata, to treba tretirati kao otvorenu veličinu prstena ili klasu vanjskog promjera, a ne kao jamstvo konačnog zatvorenog promjera.
KYA objavljuje visinu prstena od približno 12 mm za ovu konfiguraciju. Visinu prstena, otvorenu veličinu i promjer žice treba provjeriti prilikom zamjene C prstena drugog proizvođača.
Sufiks B identificira konfiguraciju tupog vrha unutar obitelji prstenova 15G100 / 15100 / 15SS100. Tupi vrhovi korisni su kada se prsten treba zatvoriti oko dijelova žice, opruge, užeta, mreže ili presvlake bez njihovog namjernog probijanja.
Tupi vrh može smanjiti nenamjerno bušenje u usporedbi s prstenom s oštrim vrhom, ali ne treba ga opisati kao uklanjanje svakog rizika od rukovanja ili materijalne štete.
Predstavljeni proizvod KYA proizveden je od nehrđajućeg čelika SS304. Ovo pruža veću otpornost na koroziju od običnog neobloženog ugljičnog čelika Prstenaste kopče u obliku slova C i korisno je tamo gdje je otpornost na vlagu ili koroziju važno razmatranje pri kupnji.
SS304 ne treba opisati kao potpuno otporan na koroziju. Rad ovisi o vlazi, soli, kemikalijama, temperaturi i radnom okruženju.
Obitelj KYA 15100 isporučuje se sa 100 prstenova po traci i 10 000 prstenova po kutiji. Razvrstani format podržava ponavljajuće ulaganje u kompatibilnim pneumatskim alatima s C-prstenom.
Obitelj 3/4 inča promjera 15 uključuje različite materijale i konfiguracije točaka. Ovo su zasebne reference za kupnju iako dijele istu opću veličinu prstena.
| Broj dijela | Materijal / Završna | točka | Veličina trake | Količina kutije |
|---|---|---|---|---|
| 15100 | Svijetli čelik | Oštar | 100 | 10 000 |
| 15100B | Svijetli čelik | Tup | 100 | 10 000 |

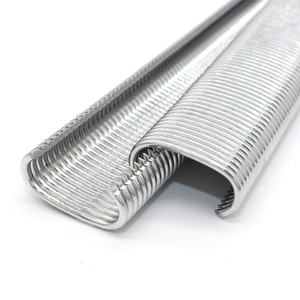

| 15G100 | Pocinčani čelik | Oštar | 100 | 10 000 |
| 15G100B | Pocinčani čelik | Tup | 100 | 10 000 |

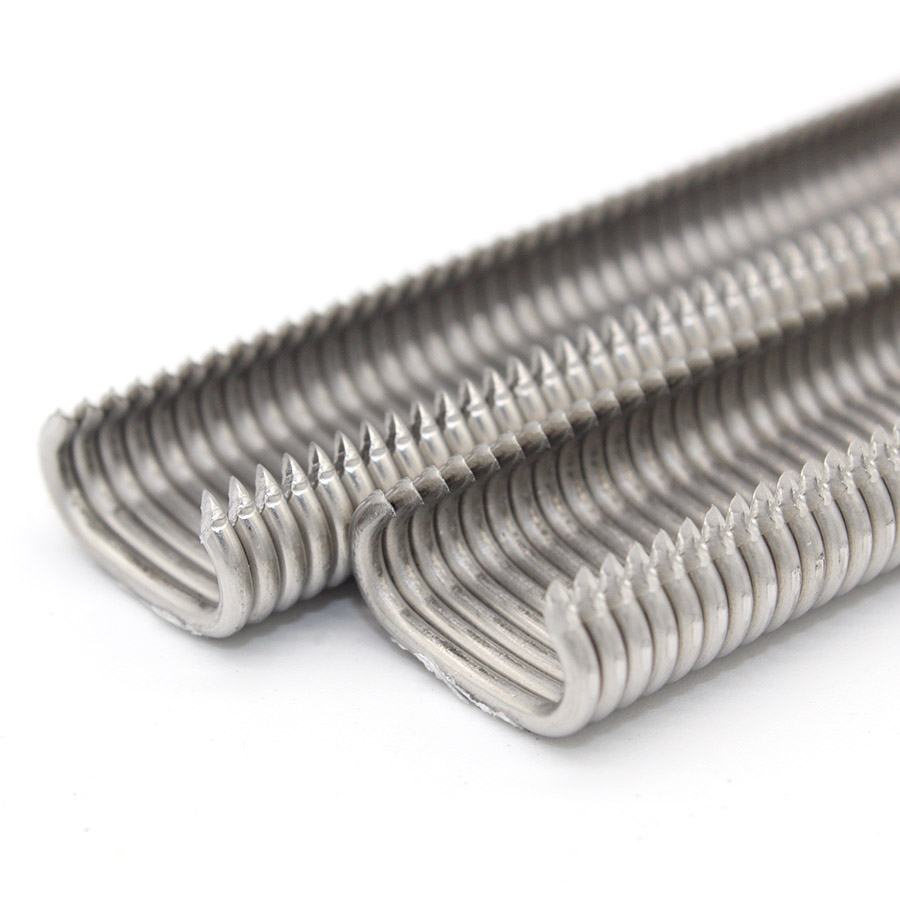

| 15SS100 | Nehrđajući čelik | Oštar | 100 | 10 000 |
| 15SS100B | Nehrđajući čelik SS304 | Tup | 100 | 10 000 |
| vrste točke | Smjernice za odabir |
|---|---|
| Blunt Point | Prikladno kada se prsten zatvara oko žice, opruga, užeta, mreže ili drugih komponenti i nije potrebno namjerno bušenje. |
| Oštra točka | Korisno kada postupak pričvršćivanja zahtijeva da prsten probije tkaninu, tkanje, izolacijski pokrov ili drugi prikladan materijal prije zatvaranja. |
Odaberite vrstu točke prema materijalima koji se spajaju. Prsten s tupim vrhom ne bi trebao automatski zamijeniti prsten s oštrim vrhom u postupku koji zahtijeva penetraciju.
Presvlake automobilskih sjedala
Namještaj i kućne presvlake
Montaža madraca i posteljine
Kavezi za životinje i žičane ograde
Žičana mreža i mreža
Sklop bungee i šok užeta
Zatvaranje torbe i uloška
Proizvodnja ograda od mulja
Čarape koje upijaju ulje
Pričvršćivanje izolacije
Označavanje biljaka i posuda
Odabrano industrijsko pričvršćivanje žice i užadi
Potrebna veličina prstena i završni zatvarač ovise o kombiniranom promjeru i kompresivnosti materijala koji se spajaju. Testirajte kombinaciju prstena i alata na stvarnom sklopu prije masovne proizvodnje kada su dimenzije zatvarača kritične.
Obitelj C-prstenova promjera 15 naširoko se koristi u presvlakama automobila i namještaja za spajanje komponenti presvlaka sjedala, žica, opruga i potpornih struktura. Prsten s tupim vrhom posebno je relevantan ako je prsten namijenjen zatvaranju oko postojećih komponenti, a ne probijanju materijala presvlake.
Konstrukcija sjedala razlikuje se od proizvođača do proizvođača. Potvrdite veličinu prstena, debljinu žice, vrh alata i potreban zatvarač prije zamjene postojećeg automobila Prstenasta kopča u obliku slova C .
C-prstenovi se mogu oblikovati oko križajuće žice, mreže, užeta ili užeta kako bi se stvorila kompaktna mehanička veza. SS304 je koristan tamo gdje gotovi sklop zahtijeva veću otpornost na koroziju od neobloženog prstena od ugljičnog čelika.
Za kaveze, zamke, morske proizvode ili druge kritične sklopove osjetljive na opterećenje, prije proizvodnje provjerite kombinaciju žice, prstenasto zatvaranje i spojeve.
15SS100B pripada dobro utvrđenom sustavu C-prstena kalibra 15 3/4 inča. KYA trenutno navodi alate serije C7 za ovu obitelj zatvarača, dok neovisni distributeri također navode kompatibilne BeA i Bostitch sustave.
| Referentni alat / Sustav | je objavio referentne | smjernice za kupnju pričvršćivača |
|---|---|---|
| KYA C-7CA52 | KYA navodi obitelj 15100 / 15G100 / 15SS100B u svojoj tablici kompatibilnih prstenova | Relevantna referenca KYA pneumatskog alata; potvrdite potrebno zatvaranje i konfiguraciju nosa |
| KYA C-7EA | 15GA 3/4-inčna obitelj C-prstenova | Relevantna platforma KYA alata; potvrditi zahtjev i završiti zahtjev za zatvaranje |
| Bostitch SC7-B | RING15SS100B naveden kao kompatibilan | Uspostavljena referenca alata C-prstena 15GA 3/4 inča |
| Alat tipa Bostitch / Salco SC7C | 15SS100B naveden unutar obitelji 3/4-inčnih 15GA C-prstena | Koristi stroži objavljeni raspon zatvaranja od standardnih alata tipa SC7; odaberite prema željenoj gotovoj veličini prstena |
| BeA CL24-HR | 15SS100B / 10004723 referenca | Relevantna referenca BeA alata; provjerite trenutni alat i specifikaciju prstena prije zamjene |
| Ostali 15GA alati za C-prsten | Razlikuje se ovisno o proizvođaču | Mora odgovarati obitelji 15SS100B / 15100, geometriji trake, promjeru žice i zahtjevima za zatvaranje |
Nemojte pretpostavljati da svaki pištolj Prstenasta kopča u obliku slova C kalibra 15 koristi 15SS100B. Neki alati od 15 mjerača dizajnirani su za različite širine prstena, geometrije trake ili promjere zatvarača.
Dimenzija od 3/4 inča opisuje klasu veličine otvorenog prstena. Nakon ugradnje, čeljusti alata oblikuju C prsten oko spojenih materijala, a različite konfiguracije nosa mogu proizvesti različite završne unutarnje promjere.
Na primjer, objavljeni alati tipa SC7 mogu zatvoriti prstenove promjera 15 3/4 inča na približno 5/16'–27/64' / 7,9–10,7 mm, dok alati tipa SC7C mogu oblikovati čvršće približno 3/16'–11/32' / 4,8–8,7 mm zatvaranja.
Zbog toga se jedna fiksna dimenzija zatvaranja ne smije dodijeliti spojnici 15SS100B bez identifikacije alata i primjene.
| materijala/završne obrade | Opće upute za odabir |
|---|---|
| Svijetli čelik | Koristi se prvenstveno za suhe, zaštićene primjene gdje nije potrebna dodatna zaštita od korozije |
| Pocinčani čelik | Opcija presvučena cinkom gdje je potrebna veća zaštita od korozije od svijetlog čelika |
| Nehrđajući čelik SS304 | Istaknuti materijal 15SS100B; prikladan tamo gdje je otpornost na koroziju nehrđajućeg čelika potrebna za montažu ili radnu okolinu |
Istaknuti proizvod je SS304. Svijetle i pocinčane varijante su zasebni brojevi dijelova i ne bi se trebale predstavljati kao završne obrade istog točno 15SS100B SKU.
| Broj dijela | 15SS100B |
| mjerač | 15 mjerač |
| Promjer žice | Otprilike 1,8 mm |
| Otvorena veličina prstena | 3/4' / klasa približno 19 mm |
| Visina prstena | Otprilike 12 mm |
| Materijal | Nehrđajući čelik SS304 |
| Vrsta točke | Tup |
| Veličina trake | 100 prstenova |
| Količina kartona | 10 000 zvona |
| Informacije o alatu | Navedite točan proizvođač Prstenasta kopča u obliku slova C oružja, model i željeni raspon zatvaranja |
Za točno podudaranje proizvoda i ponudu, navedite potrebnu količinu, Prstenasta kopča u obliku slova C proizvođača alata i model, materijale koji se spajaju, primjenu i potrebni gotovi zatvarači.
Za točan proizvod prikazan na ovoj stranici navedite KYA-15SS100B, kalibar 15, nehrđajući čelik SS304, otvoreni C-prsten od 3/4 inča, približno 1,8 mm žice, 12 mm visine i tupog vrha.
| Kod KYA | KYA-15SS100B |
| Razred veličine | 15GA / 3/4' C prsten |
| Žica | Otprilike 1,8 mm |
| Visina | Otprilike 12 mm |
| Materijal | Nehrđajući čelik SS304 |
| Točka | Tup |
| Traka | 100 prstenova |
| Pakiranje | 10.000 prstenova / karton |
| Informacije o upitu | Količina, model alata, primjena, spojeni materijali, potrebno zatvaranje i odredište isporuke |
To je C-style kalibra 15 Prstenasta kopča u obliku slova C s otprilike 3/4-inčnim otvorenim otvorom, promjerom žice od 1,8 mm i visinom prstena od 12 mm.
Istaknuta konfiguracija KYA proizvedena je od nehrđajućeg čelika SS304.
Ne. Dimenzija od 3/4 inča opisuje klasu veličine otvorenog prstena. Konačno zatvaranje ovisi o Prstenasta kopča u obliku slova C vrhu alata, čeljusti za oblikovanje i debljini materijala.
Sufiks B identificira verziju s tupim vrhom. Srodni 15SS100 koristi oštar vrh.
Tupi vrhovi korisni su kada se prsten namjerava zatvoriti oko žice, opruga, užadi, mreže ili dijelova presvlake bez namjernog probijanja okolnog materijala.
Oba su prstenovi C od nehrđajućeg čelika kalibra 15 3/4 inča. 15SS100 ima oštre vrhove, dok 15SS100B ima tupe vrhove.
Oba su konfiguracije C-prstena s tupim vrhom kalibra 15 i 3/4 inča. 15G100B je pocinčani čelik, dok je 15SS100B nehrđajući čelik.
KYA trenutno navodi 100 prstenova po traci za obitelj 15100 promjera 15 3/4 inča.
Trenutna KYA specifikacija pakiranja navodi 10 000 prstenova po kartonu.
KYA trenutno uključuje nehrđajući tupi 15SS100B unutar kompatibilne obitelji prstenova promjera 15 3/4 inča za platformu C-7CA52. Potvrdite potrebnu konfiguraciju zatvaranja za aplikaciju.
Objavljeni popis referenci serije SC7 RING15SS100B kao kompatibilni C prsten promjera 15 3/4 inča. Potvrdite točnu konfiguraciju nosa SC7 jer različite verzije proizvode različite raspone zatvaranja.
Popis trenutnih referenci za distribuciju BeA CL24-HR s 15SS100B-tipom 15 nehrđajućih C prstenova. Provjerite trenutnu specifikaciju alata prilikom unakrsnog referiranja robnih marki.
Ne. Drugi sustavi promjera 15 Prstenasta kopča u obliku slova C mogu koristiti različite otvorene širine, visine, formate trake i geometrije zatvaranja. Uskladite točnu obitelj prstenova 15SS100B / 15100.
Da. Automobilska sjedala ustaljena su primjena za C prstene promjera 15 3/4 inča. Potvrdite da dizajn sjedala i alat Prstenasta kopča u obliku slova C zahtijevaju istu veličinu prstena i zatvarač.
Da. Sastavljanje posteljine i madraca utvrđene su primjene za ovu obitelj C-prstenova kada dimenzije komponente i konfiguracija alata odgovaraju sustavu 15SS100B.
Da, C prstenovi promjera 15 koriste se za odabrane sklopove žičanih kaveza, mreže i ograda. Potvrdite da kombinirani promjer žice odgovara zatvaraču izrađenom odabranim alatom.
Br. SS304 pruža dobru otpornost na koroziju za mnoge primjene, ali učinak korozije ovisi o soli, kemikalijama, vlazi, temperaturi i uvjetima rada.
Navedite potrebnu količinu, točan Prstenasta kopča u obliku slova C proizvođača i model alata, materijale koji se spajaju, primjenu, traženi gotovi zatvarač i odredište isporuke. Referenca KYA-15SS100B za ovu SS304 konfiguraciju tupe točke.
