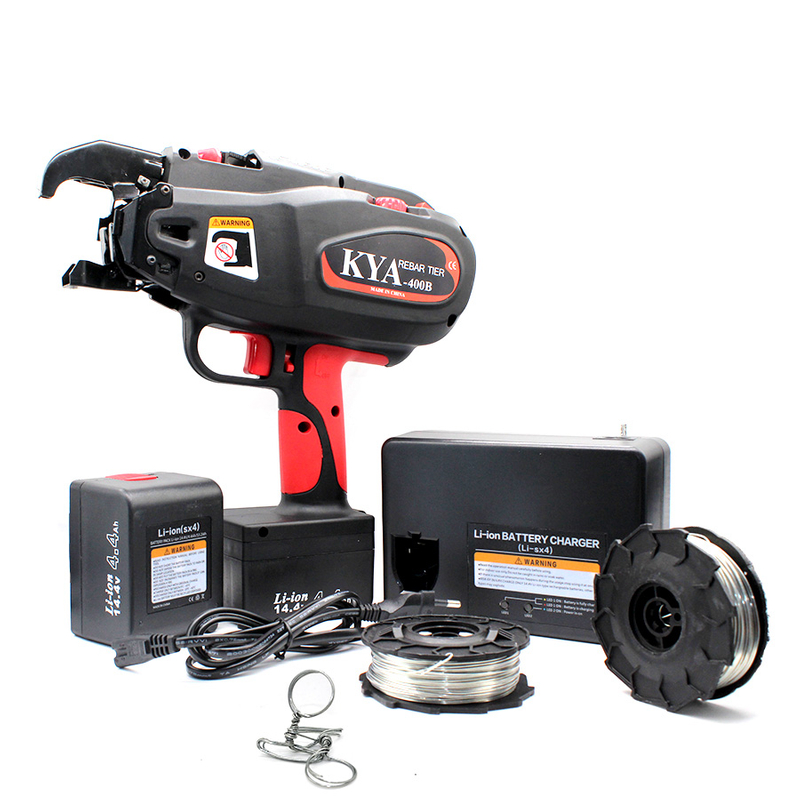

KYA-400B Automatische Maschine zum Binden von Bewehrungsstäben
Das Bewehrungsbindegerät KYA-400B ist leicht und hat einen kompakten, gut zu haltenden Griff. Das Werkzeug ist gut ausbalanciert und darauf ausgelegt, Bewehrungsstäbe so schnell zu binden, wie Sie den Abzug betätigen können. Im Lieferumfang des Geräts sind zwei Lithium-Ionen-Akkus enthalten. Das Werkzeug wird mit drei Spulen 21-Gauge-Bindedraht geliefert.
Ähnliches Werkzeug: MAX RB398 Rebar Tier, MAX RB397 Rebar Tier usw.
| Modell: | KYA-400B Automatische Bewehrungsbinder-Bindemaschine |
| Druckluftwerkzeugtyp: | Bewehrungsstufe |
| Werkzeugabmessungen: | 295mm x 120mm x 375mm |
| Netto-Werkzeuggewicht: | 1,90 kg |
| Bindebewehrungsdurchmesser: | 6-36mm |
| Spannung und Kapazität: | DC14,4 V (4,4 Ah) |
| Ladezeit: | Ca. 70 Minuten |
| Bindegeschwindigkeit pro Knoten: | 0,75 Sekunden |
| Unentschieden pro Ladung: | Über 2700 Knoten |
| Länge der Drahtspule: | 95M |
| Durchmesser des Drahtes: | 0,80 mm |
| Bindungen pro Spule: | Ca. 130 Krawatten (3 Packungen) |
| Packungen pro Krawatte: | 2 Packungen / 3 Packungen |
| Länge des Drahtes zum Binden: | 650 mm/2 Windungen |
| 750 mm/3 Windungen |
Bewehrungsbindedraht 0,80 mm
Länge: 95m
Bindestärke: 0,50 kg/cm²
Zugfestigkeit: 42–47 kg/cm²
Zugfestigkeit des Drahtes: 480 m/Pa
Drahtstreckgrenze: 330 m/Pa
Dehnung: 17 %
Materialcode: Q195 verzinkter Draht
Nettogewicht: 0,4 kg/Rolle
Ergonomischer, gummierter Softgriff für mehr Komfort.
Machen Sie Bindungen in weniger als 1 Sekunde. Der 2-Modus-Betrieb ermöglicht 2 oder 3 Wicklungen.
Schnelles und einfaches Laden der Drahtrolle mit Schutzabdeckung.
Der bürstenlose Motor macht Kohlebürsten überflüssig und ermöglicht einen kühleren, effizienteren Betrieb für eine längere Lebensdauer.
Liefert bis zu 130 Kabelbinder pro Drahtrolle und sorgt so für maximale Produktivität.
Der Auslöseschalter mit Sperrfunktion erfordert zwei Aktionen, um das Werkzeug mit Strom zu versorgen.
Ergonomischer, gummierter Softgriff für mehr Komfort. Wiegt nur 4,19 Pfund.
Mit Batterie für weniger Ermüdung des Bedieners.
Lieferung einer kabellosen Bindelösung für Bewehrungsstäbe und Stahlstäbe.
| NEIN | Normal | Häufige Fehler | Warnende Stimme | Möglicher Grund | Inspizieren von Gegenständen | Lösung | |||||||
| 1 | Einschalten → Die Spitzenachse wird initialisiert und der Drahtschneider arbeitet automatisch. |
Es findet keine Operation statt |
Es wird kein Ton ausgegeben | Batterie völlig leer | Bestätigen Sie, dass der Akku geladen ist. | Führen Sie den normalen Ladevorgang durch. | |||||||
| Die Elektrodenplatte ist oxidiert | Nehmen Sie die Batterie heraus und prüfen Sie, ob die Elektrode braun geworden ist. |
Polieren Sie den Anschlussteil des Akkus mit einem trockenen Tuch usw | |||||||||||
| Kontinuierliche kurze Pieptöne (Pi, pi, pi…) | Die Lockenführung ist geöffnet | Lockenführung öffnen/schließen. | Schließen Sie die Lockenführung vollständig. | ||||||||||
| Der Bindedraht hat sich um den Twist-Bereich verwickelt. | Schalten Sie den Strom aus und nehmen Sie den Akku heraus, um zu überprüfen, ob sich der Bindedraht in der Lockenführung verfangen hat. | Schalten Sie den Strom aus und entfernen Sie den Bindedraht aus der Lockenführung | |||||||||||
| Zwei lange Pieptöne | Batterie ist leer | Bestätigen Sie, dass der Akku geladen ist | Führen Sie den normalen Ladevorgang durch | ||||||||||
| 2 | Trigger EIN → Draht wird ausgesendet. |
Es wird kein Draht verschickt | Dauerhaft kurz | Die Lockenführung ist geöffnet | Lockenführung öffnen/schließen | Schließen Sie die Lockenführung vollständig | |||||||
| Drei kurze Pieptöne wiederholt(Pi,pi,pi,Pi,pi,pi, …) |
Der Verbindungsdraht ist aufgebraucht | Überprüfen Sie, ob der Verbindungsdraht verlegt wurde | Setzen Sie den neuen Verbindungsdraht ein | ||||||||||
| Der Draht ist in der Rolle gefangen | Überprüfen Sie, ob sich der Draht in der Spule gelöst hat und eingeklemmt ist | Ausfransungen an der Rolle entfernen | |||||||||||
| Der Schneidbereich ist durch Fremdkörper blockiert | Bestätigen Sie die Funktionsfähigkeit des Schneidbereichs | Wischen Sie den Schneidbereich entweder mit einem trockenen Tuch ab oder blasen Sie ihn mit Luft aus | |||||||||||
| Ein Draht ist im Schneidbereich oder in der Drahtführung A eingeklemmt | Überprüfen Sie, ob ein Draht eingeklemmt ist. | Zerlegen Sie den Schneidabschnitt und entfernen Sie den eingeklemmten Draht | |||||||||||
| 3 | Bindedraht zeichnet einen Kreis. | Die Locke ist ungeordnet und tritt aus der Locke heraus | Es wird kein Ton ausgegeben | Der Draht wurde durch das Auftreffen auf Bewehrungsstäbe abgestoßen | Überprüfen Sie, ob der Draht beim Binden auf die Bewehrungsstäbe trifft | Achten Sie darauf, dass der Draht beim Binden nicht auf die Bewehrungsstäbe trifft | |||||||
| 4 | Der Draht kann zerschnitten werden |
Es findet kein Drahtschneiden statt. |
Es wird kein Ton ausgegeben | Der Schneidbereich ist durch Fremdkörper blockiert |
Bestätigen Sie die Funktion des Cutter-Bereichs. | Wischen Sie den Schneidbereich entweder mit einem trockenen Tuch ab oder blasen Sie ihn mit Luft aus | |||||||
| 5 | eine Drahtverdrillung statt Es findet |
Der Draht verheddert sich |
Es wird kein Ton ausgegeben | Der Draht wurde durch Auftreffen auf Bewehrungsstäbe abgestoßen | Überprüfen Sie, ob der Draht beim Binden auf die Bewehrungsstäbe trifft | Achten Sie darauf, dass der Draht beim Binden nicht auf die Bewehrungsstäbe trifft. | |||||||
| Die Bindungskraft beträgt Woche | Es wird kein Ton ausgegeben | Bewehrungsstäbe haben nicht die vorgesehene Größe. | Bestätigen Sie die Größe der zu verbindenden Bewehrungsstäbe | Verwenden Sie einen Bereich mit geeignetem Durchmesser | |||||||||
| Fehlerhafte Handhabung, z. B. unsachgemäßer Einsatz der Maschine | Bestätigen Sie, wie die Maschine an Bewehrungsstäben angebracht wird | Stellen Sie das Drehmoment auf einen höheren Hebel ein und führen Sie es in vertikaler Richtung ein. Verwendung als Neigung um 45° | |||||||||||
| Es eine Abdrehung erfolgt |
Es wird kein Ton ausgegeben | Bewehrungsstäbe haben nicht die vorgesehene Größe |
Bestätigen Sie die Größe der zu verbindenden Bewehrungsstäbe | Verwenden Sie einen Bereich mit geeignetem Durchmesser | |||||||||
| Fehlerhafte Handhabung, z. B. unsachgemäßer Einsatz der Maschine | Bestätigen Sie, wie die Maschine an angebracht wird Bewehrungsstäben |
Stellen Sie das Drehmoment auf einen unteren Hebel ein und führen Sie es in vertikaler Richtung ein. Verwendung als Neigung um 45° | |||||||||||
| Funktioniert einwandfrei | Wiederholte zwei lange Pieptöne (Pi-pi, pi-pi,...) | Es verbleibt nur noch wenig Energie im Akku | Vergewissern Sie sich, dass der Akku vollständig aufgeladen ist. | Führen Sie den normalen Ladevorgang durch | |||||||||
| Vier kurze Pieptöne werden wiederholt (Pipipipi, Pipipipi,…) |
Das Werkzeug wird bei hohen Temperaturen verwendet. | Überprüfen Sie die Temperatur an der Baustelle. | Lassen Sie das Gerät und den Akku einige Zeit bei normaler Temperatur im Raum stehen. und dann den Vorgang fortsetzen. | ||||||||||
