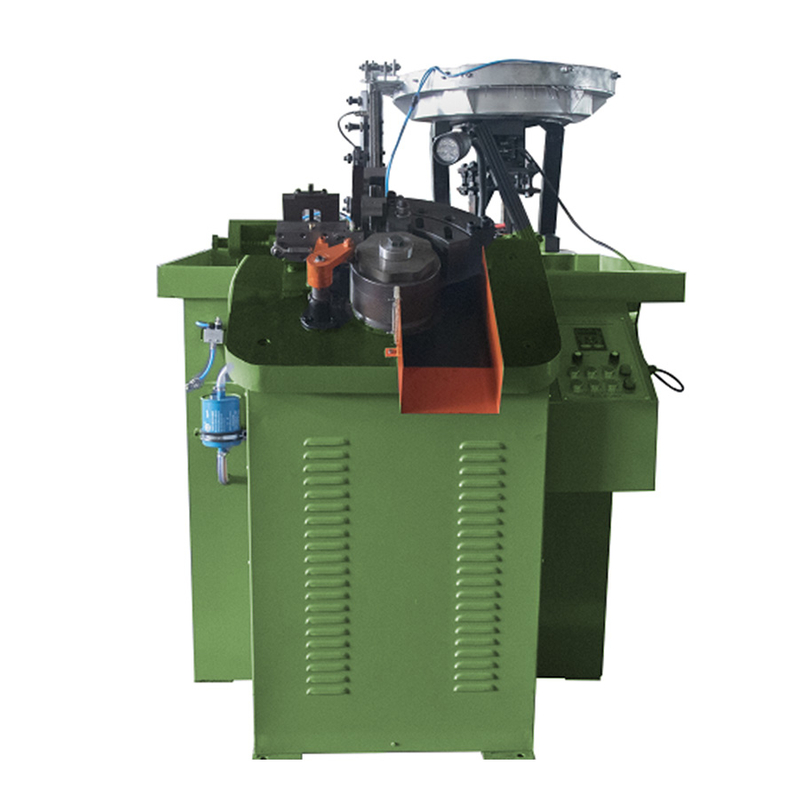

KYA KYA-C دستگاه نورد نخ میخ یک دستگاه پرسرعت اتوماتیک است که برای چرخاندن ساقه پیچ، ساقه حلقه، ضد شل شدن و سایر پروفیل های خاص روی میخ های فولادی پیش ساخته طراحی شده است. این مناسب برای تولید کنندگان ناخن است که میخ های نخ دار برای ساخت و ساز، پالت ها، بسته بندی های چوبی، مبلمان، قاب بندی و کاربردهای بست های پنوماتیکی طبقه بندی شده تولید می کنند.
KYA-C میخ هایی با قطر 1.8 میلی متر تا 4.5 میلی متر و طول کمتر از 100 میلی متر را پردازش می کند . سرعت تولید نامی آن تا 1200 میخ در دقیقه است ، با خروجی واقعی بسته به قطر میخ، طول میخ، مشخصات نخ، پیکربندی قالب نورد، شرایط تغذیه و تنظیم تولید.
این دستگاه از یک سیستم تغذیه ارتعاش الکترومغناطیسی و یک جفت قالب نورد استفاده می کند. قالب ثابت و قالب متحرک رفت و برگشتی به صورت پلاستیکی سطح ساق ناخن را بدون ماشینکاری کردن مواد تشکیل می دهند. با تغییر قالب‌های نورد مناسب، تولیدکنندگان می‌توانند پروفیل‌های مختلف پیچ، حلقه یا ساقه مخصوص تولید کنند.
| مشخصات | KYA-C |
|---|---|
| نوع ماشین | دستگاه نورد خودکار نخ میخ |
| مدل | KYA-C |
| قطر ناخن فرآوری شده | 1.8 میلی متر - 4.5 میلی متر |
| حداکثر طول ناخن | کمتر از 100 میلی متر |
| سرعت تولید | تا 1200 عدد در دقیقه |
| قطر شفت اصلی | 130 میلی متر |
| قدرت موتور | 5.5 کیلو وات |
| منبع تغذیه فهرست شده استاندارد | AC 380V; قبل از سفارش، ولتاژ، فاز و فرکانس محلی را تأیید کنید |
| سیستم تغذیه | فیدر لرزش الکترومغناطیسی |
| روش تشکیل نخ | نورد / تغییر شکل پلاستیک بین قالب های نورد نخ |
| وزن دستگاه | تقریبا 1500 کیلوگرم |
| ابعاد کلی | 1400 × 1500 × 1600 میلی متر |
| نمایه های ناخن قابل اجرا | پروفیل های پیچ، ساقه حلقه، ضد شل شدن و رولینگ سفارشی با قالب های مناسب |
ظرفیت تولید یک ارزش دستگاه است. خروجی واقعی به ابعاد میخ، پروفیل نورد، وضعیت فیدر، طراحی قالب، تنظیم دستگاه و راه اندازی اپراتور بستگی دارد. پیکربندی نهایی دستگاه و پارامترهای تضمین شده را در قرارداد خرید تأیید کنید.
دستگاه نورد نخ میخ میخ کامل را مستقیماً از سیم فولادی تولید نمی کند. پردازش می کند . میخ های شل از پیش ساخته شده را که قبلاً توسط دستگاه میخ ساز بریده شده، سر و نوک تیز شده اند،
در KYA-C، یک فیدر ارتعاش الکترومغناطیسی به طور خودکار میخ ها را مرتب می کند و به ناحیه نورد تحویل می دهد. میخ از بین دو قالب با مشخصات نخ مورد نیاز عبور می کند. یک قالب ثابت می ماند در حالی که دیگری یک حرکت رفت و برگشتی انجام می دهد و ساقه میخ را فشار داده و می چرخاند تا سطح فولادی به شکل پلاستیکی به حلقه یا الگوی پیچ مورد نیاز تغییر شکل دهد.
| مرحله فرآیند | تابع |
|---|---|
| 1. Loose Loose میخ‌ها | میخ های از پیش ساخته شده به سیستم تغذیه ارتعاشی عرضه می شوند. |
| 2. جهت گیری خودکار | تغذیه کننده میخ ها را برای تحویل مداوم به بخش نورد مرتب و تراز می کند. |
| 3. موقعیت یابی ناخن | میخ در موقعیت صحیح بین قالب های نورد ثابت و متحرک قرار می گیرد. |
| 4. نورد نخ | فشار و حرکت نسبی به صورت پلاستیکی حلقه، پیچ یا پروفیل تخصصی مورد نیاز را روی ساق ناخن تشکیل می دهد. |
| 5. ترشح ناخن تمام شده | میخ‌های شل رزوه‌شده از دستگاه خارج می‌شوند و می‌توانند به بازرسی، عملیات سطح، جمع‌آوری یا بسته‌بندی ادامه دهند. |
حداکثر 1200 میخ‌ها در دقیقه: برای نورد ساق ناخن با حجم بالا طراحی شده است، با خروجی تولید واقعی بسته به اندازه ناخن و مشخصات نورد.
محدوده قطر ناخن 1.8-4.5 میلی متر: از طیف وسیعی از اندازه های ساخت و ساز، پالت و ناخن های ردیف شده پشتیبانی می کند.
طول ناخن تا 100 میلی متر: مناسب برای بسیاری از مشخصات معمول ناخن پنوماتیک و صنعتی.
فیدر ارتعاشی الکترومغناطیسی: به طور خودکار میخ های از پیش ساخته شده را در بخش نورد مرتب می کند و تغذیه می کند.
پروفیل های غلتشی قابل تعویض: از قالب های مختلف می توان برای تولید پروفیل های حلقه حلقه، ساقه پیچ، ضد شل شدن یا سایر پروفیل های ناخن تخصصی استفاده کرد.
شکل دهی پلاستیک-تغییر شکل: پروفیل ساقه با فشار غلتشی به جای بریدن مواد از میخ شکل می گیرد.
سرعت تولید قابل تنظیم: تولید را می توان با توجه به ابعاد میخ، نوع نخ و نیازهای خط تنظیم کرد.
طراحی شده برای یکپارچه سازی خط تولید: می تواند بین تجهیزات ساخت میخ و میخ کویل پایین دست، میخ نوار کاغذی یا سایر سیستم های ترکیبی نصب شود.
| نمایه ناخن | نحوه استفاده از KYA-C |
|---|---|
| ساقه پیچ میخ‌ها | قالب های نورد مناسب یک نیمرخ مارپیچی یا پیچی در اطراف ساق میخ از پیش ساخته شده تشکیل می دهند. |
| ساقه حلقه میخ‌ها | قالب های پروفیل حلقه ای، شیارهای حلقوی یا حلقه هایی را در اطراف ساق ناخن تشکیل می دهند. |
| ضد شل شدن میخ‌ها | پروفیل های قالب مخصوص را می توان به گونه ای پیکربندی کرد که الگوهای مشخص شده ضد برداشت یا ضد شل شدن ساقه را تولید کند. |
| ساق ناخن به شکل خاص | پروفیل های نورد سفارشی ممکن است زمانی امکان پذیر باشد که ابزار مناسب برای مشخصات میخ طراحی شده باشد. |
| روکش ناخن کویل | KYA-C می‌تواند ساقه میخ‌های شل را که بعداً جوش داده می‌شوند و به میخ‌های کویل تبدیل می‌شوند بغلطاند. |
| روکش ناخن نوار کاغذی | میخ های شل رزوه شده را می توان متعاقباً با استفاده از تجهیزات ترکیبی جداگانه مرتب کرد و به میخ های نوار کاغذی چسباند. |
KYA-C معمولاً یک ماشین پردازش ناخن ثانویه است . باید بعد از فرآیند شکل‌دهی اولیه میخ و قبل از هر گونه ترکیب مورد نیاز یا فرآیند بسته‌بندی نهایی قرار گیرد.
| تجهیزات | عملکرد |
|---|---|
| دستگاه سیم کشی | سیم فولادی را به قطر مورد نیاز آماده می کند که میله سیم خام باید قبل از ساخت میخ کاهش یابد. |
| ماشین ساخت میخ سیمی | با صاف کردن، تغذیه کردن، سر دادن، بریدن و نشان دادن سیم فولادی، میخ شل اصلی را تشکیل می دهد. |
| دستگاه نورد نخ KYA-C | حلقه‌ها، پیچ‌ها یا الگوهای ویژه را روی ساق میخ پیش‌فرم‌شده می‌چرخاند. |
| درمان سطح / پرداخت | در مواردی استفاده می شود که مشخصات ناخن نهایی نیاز به تمیز کردن، پرداخت یا فرآیندهای پوشش بعدی دارد. |
| دستگاه جوش میخ کویل | میخ های رزوه دار شل را مرتب می کند و روی سیم جوش می دهد تا میخ های سیم پیچ تمام شده را تشکیل دهد. |
| نوار کاغذی گردآوری ناخن | میخ های شل را در زاویه مشخص مرتب می کند و آنها را به صورت نوارهای کاغذی می چسباند. |
| تجهیزات بسته بندی | میخ های شل یا ردیف شده را برای توزیع و صادرات می شمرد و بسته بندی می کند. |
میخ های ساق پیچ و ساقه حلقه ای به پروفیل های نورد متفاوتی نیاز دارند. تولیدکنندگان باید هنگام سفارش دستگاه و قالب ها طرح ناخن تمام شده را مشخص کنند زیرا قطر میخ به تنهایی برای تعیین ابزار کافی نیست.
| ویژگی | ساقه حلقه | ساقه پیچ |
|---|---|---|
| نمایه | الگوی نورد حلزونی / مارپیچی | الگوی حلقه حلقوی |
| ابزار مورد نیاز | قالب های نورد پروفیل پیچ | میره های نورد پروفیل حلقه |
| بازارهای معمولی ناخن | پالت، بسته بندی چوب، ساخت و ساز و میخ های چیدمان شده | پالت ها، سایدینگ، قاب بندی، بسته بندی و سایر کاربردهایی که نیاز به افزایش مقاومت در برابر برداشت دارند |
| انتخاب ماشین | قبل از سفارش قالب و پیکربندی دستگاه، قطر میخ، طول، ابعاد پروفیل، طول نورد و ظرفیت مورد انتظار را تأیید کنید. | |
قالب های نورد مشخصات ساقه ناخن را تعیین می کنند. هنگام سفارش دستگاه KYA-C، یک طراحی ناخن، نمونه یا ابعاد دقیق ساقه را ارائه دهید تا مشخصات قالب مورد نیاز تأیید شود.
| اطلاعات مورد نیاز | چرا مهم است |
|---|---|
| قطر ناخن | تعیین می کند که آیا میخ در محدوده پردازش 1.8-4.5 میلی متر قرار می گیرد و بر هندسه قالب تأثیر می گذارد. |
| طول ناخن | باید کمتر از حداکثر پشتیبانی شده باقی بماند و بر تغذیه و جابجایی تأثیر می گذارد. |
| نمایه ساقه | تعیین می کند که آیا پیچ، حلقه یا الگوی قالب دیگری مورد نیاز است. |
| طول نورد | تعیین می کند که چه مقدار از ساقه ناخن نیاز به پروفیل دارد. |
| فاصله گام / حلقه | هندسه الگوی ساقه تمام شده را تعیین می کند. |
| نمونه ناخن تمام شده | هنگام جایگزینی فرآیند تولید موجود، به تأیید ابزارسازی کمک می کند. |
ارسال مشخصات ناخن برای انتخاب قالب
KYA ماشین آلات نورد رزوه مختلف را برای ظرفیت های تولید مختلف ارائه می دهد. KYA-C محدوده قطر میخ فهرست شده گسترده تری را ارائه می دهد، در حالی که KYA-2000 برای حداکثر توان بالاتر طراحی شده است.
| مشخصات | KYA-C | KYA-2000 |
|---|---|---|
| قطر ناخن | 1.8-4.5 میلی متر | 1.8-3.8 میلی متر |
| طول ناخن | <100 میلی متر | تا 100 میلی متر |
| سرعت رتبه بندی شده | تا 1200 عدد در دقیقه | تا 2000 عدد در دقیقه |
| قدرت موتور | 5.5 کیلو وات | 9 کیلو وات |
| بهترین مبنای انتخاب | نیاز قطر گسترده تر و تولید استاندارد با حجم بالا | توان بالاتر در جایی که قطر میخ متناسب با محدوده پشتیبانی شده باشد |
چرخاندن نخ پایدار به ابعاد ثابت میخ، تنظیم صحیح قالب و تغذیه قابل اطمینان بستگی دارد. قبل از تولید مداوم، اپراتورها باید مسیر تغذیه، قالب های نورد، شکاف قالب، جهت گیری میخ، نقاط روغن کاری، اجزای محرک و بست های ماشین را بررسی کنند.
قالب های نورد ابزار تولید هستند و باید برای پروفیل پیچ یا حلقه هدف انتخاب شوند. کارخانه‌هایی که چندین نوع میخ تولید می‌کنند باید مجموعه قالب‌های یدکی مورد نیاز و روش تعویض را هنگام خرید دستگاه تأیید کنند.
قطر، طول، اندازه سر و صافی ناخن باید به اندازه کافی برای تغذیه ارتعاشی قابل اعتماد ثابت بماند. میخ های ورودی بد شکل یا به شدت تغییر شکل داده شده ممکن است بر ثبات تغذیه و قوام ساقه تمام شده تأثیر بگذارد.
برای انتخاب دقیق دستگاه و پیکربندی قالب، به جای درخواست فقط قیمت دستگاه نورد نخ عمومی، مشخصات واقعی میخ را ارائه دهید.
| اطلاعات خریدار | جزئیات مورد نیاز |
|---|---|
| قطر ناخن | کوچکترین و بزرگترین قطر ساقه برای پردازش. |
| طول ناخن | طول میخ تمام شده مورد نیاز کمتر از حداکثر پشتیبانی شده دستگاه. |
| نوع موضوع | ساقه حلقه، ساقه پیچ، ضد شل یا پروفیل سفارشی. |
| طول بخش رزوه ای | طول غلتش مورد نیاز روی ساق ناخن. |
| خروجی مورد نیاز | میخ های هدف در دقیقه یا حجم تولید در هر شیفت. |
| محصول تمام شده | میخ های با نخ شل، میخ های مارپیچ، میخ های نوار کاغذی یا سایر محصولات ترکیب شده. |
| تامین برق | ولتاژ، فاز و فرکانس محلی. |
| نقاشی یا نمونه ناخن | برای تایید هندسه قالب و نمایه نخ تمام شده توصیه می شود. |
قیمت دستگاه نورد نخ KYA-C را دریافت کنید
دستگاه نورد نخ میخ، میخ های از قبل شکل گرفته را پردازش می کند و با استفاده از قالب های پروفیلی و تغییر شکل پلاستیک، یک پیچ، حلقه یا الگوی ویژه را روی ساق ناخن می پیچد.
KYA-C برای قطر ناخن از 1.8 میلی متر تا 4.5 میلی متر و طول میخ زیر 100 میلی متر مشخص شده است.
سرعت تولید تا 1200 میخ در دقیقه است. تولید واقعی به قطر میخ، طول میخ، پروفیل نورد، تنظیم قالب و شرایط تغذیه بستگی دارد.
بله با قالب های نورد پروفیل حلقه ای مناسب، KYA-C می تواند الگوهای حلقه ای حلقوی را روی ساقه های ناخن از پیش ساخته شده تشکیل دهد.
بله قالب های پروفیل پیچی مناسب می توانند یک الگوی مارپیچ یا پیچ را روی ساق ناخن بغلتانند.
خیر. یک دستگاه میخ ساز سیمی ابتدا میخ شل را تولید می کند. KYA-C یک ماشین فرآیند ثانویه است که مشخصات مورد نیاز را روی ساقه ناخن از قبل تشکیل شده می‌پیچد.
خیر. KYA-C می‌تواند رول‌های خالی میخ را که برای تولید میخ کویل استفاده می‌شود، با نخ بچرخاند. برای چیدمان، جوش و کلاف میخ ها به یک دستگاه جوش و کولینگ میخ کویل جداگانه نیاز است.
خیر. می تواند نمایه ساقه مورد نیاز را روی ناخن های شل ایجاد کند. سپس از یک دستگاه جمع‌آوری نوار کاغذی جداگانه برای چیدمان و چسباندن ناخن‌ها به صورت نوارها استفاده می‌شود.
پیکربندی فهرست‌شده KYA-C از یک سیستم تغذیه ارتعاش الکترومغناطیسی برای مرتب‌سازی و تحویل خودکار میخ‌ها به بخش نورد استفاده می‌کند.
دستگاه ذکر شده از یک موتور 5.5 کیلوواتی استفاده می کند.
مشخصات فعلی KYA AC 380V را فهرست می کند. خریداران باید قبل از سفارش، ولتاژ، فاز و فرکانس محلی مورد نیاز را ارائه دهند تا پیکربندی الکتریکی تایید شود.
میخ بین قالب های نورد پروفیلی فشرده می شود. حرکت نسبی قالب بدون بریدن نخ از ساقه، سطح میخ را به شکل حلقه یا پیچ مورد نیاز تغییر شکل می دهد.
خیر. پروفیل های ساقه مختلف به طرح های قالب نورد مربوطه نیاز دارند. خریداران باید هنگام سفارش ابزار، نقاشی یا نمونه ناخن مورد نیاز را ارائه دهند.
زمانی که میخ ها در محدوده قطر 1.8 تا 4.5 میلی متر و محدوده طول زیر 100 میلی متر قرار می گیرند و تنظیمات تغذیه مناسب و قالب های نورد در دسترس هستند، ممکن است چندین اندازه میخ پردازش شوند.
قطر میخ، طول میخ، طول نورد، فاصله پیچ یا حلقه، هندسه پروفیل مورد نیاز و ترجیحاً یک نقشه یا نمونه فیزیکی را ارائه دهید.
KYA-C برای میخ های 1.8-4.5 میلی متری تا 1200 عدد در دقیقه با موتور 5.5 کیلووات رتبه بندی شده است. KYA-2000 برای توان عملیاتی بالاتر تا 2000 عدد در دقیقه، با محدوده قطر میخ 1.8-3.8 میلی متر و موتور 9 کیلو وات طراحی شده است.
یک گردش کار کامل تولید میخ کویل ممکن است نیاز به آماده سازی سیم، ساخت میخ، نورد نخ در صورت نیاز، عملیات سطحی و یک دستگاه جوش/گردآوری میخ کویل داشته باشد. مشخصات میخ کویل تمام شده و خروجی مورد نیاز را ارائه دهید تا تجهیزات قابل اجرا تأیید شود.
قطر میخ، طول میخ، پروفیل ساق مورد نیاز، طول نورد، سرعت تولید هدف، نوع میخ تمام شده، منبع برق، کشور مقصد و ترجیحاً یک نقاشی یا نمونه میخ را ارسال کنید.
به دنبال دستگاه نورد نخ میخ برای میخ های ساق یا ساق حلقوی هستید ؟ قطر ناخن، طول، پروفیل نخ مورد نیاز، طول نورد، ظرفیت تولید هدف، منبع برق و نوع میخ نهایی خود را به KYA Fasteners ارسال کنید. ما می توانیم از این مشخصات برای تایید پیکربندی مناسب KYA-C و قالب های نورد استفاده کنیم.
