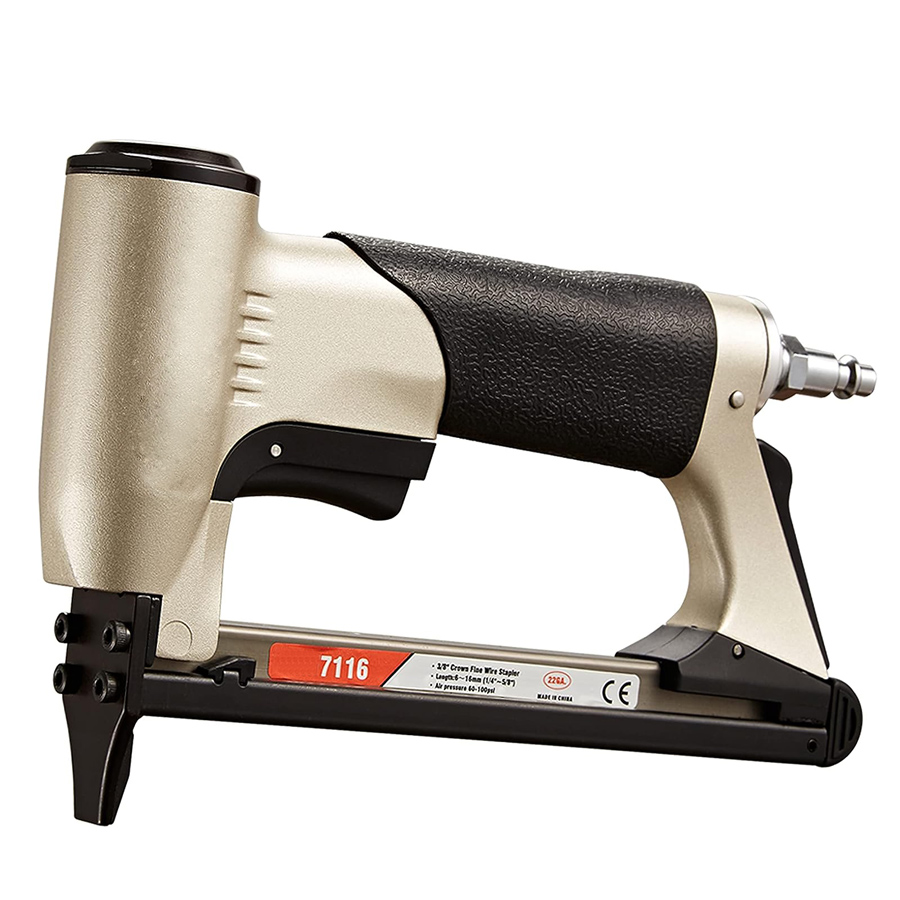

Pneumaattinen verhoilunitoja 7116 on suunniteltu ammattimaiseen huonekaluverhoiluun, autojen verhoiluun, kuvakehyksiin, kevyisiin leikkaustöihin ja muihin hienoihin lankakiinnityssovelluksiin. Se käyttää 22 Gauge 71 -sarjan / Senco C-tyyppisiä niittejä 6 mm:stä 16 mm:iin ja toimii 60-100 PSI: llä.
7116: ssa on ilmoitettu työkalun paino noin 0,93 kg , mitat 150 × 43 × 213 mm ja makasiinikapasiteetti 180 niittiä . Siinä yhdistyvät kompakti työkalurunko ja niittikapasiteetti, jota tarvitaan toistuviin verhoilu- ja tuotantotöihin.
KYA 7116 on kompakti pneumaattinen ohuen langan nitoja 71-sarjan kiinnikkeille. Kapea 22 Gauge niittiprofiili soveltuu sovelluksiin, joissa kangas, vinyyli, koristeet tai muut suhteellisen ohuet materiaalit on kiinnitettävä ilman raskaampaa rakennusniittiä.

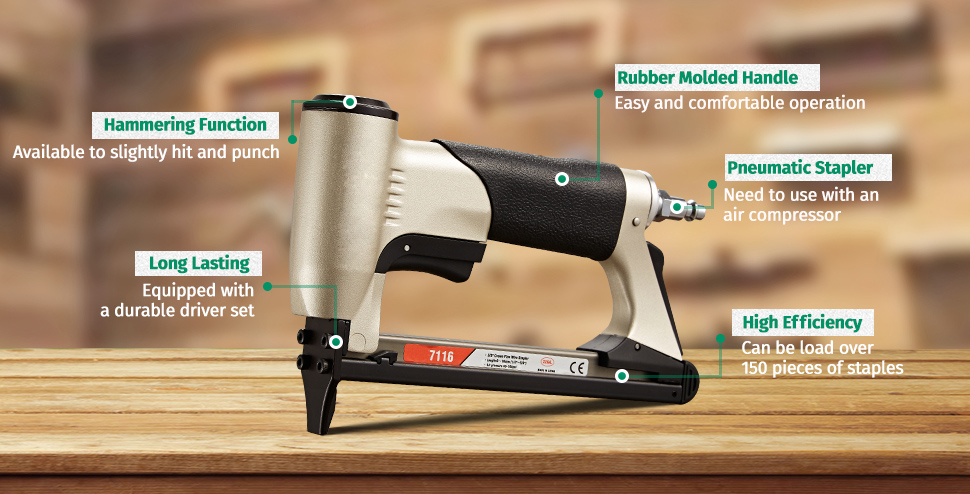

22 Gauge 71 -sarja: Käyttää tavallisia hienoja lankaverhoiluniittejä.
6–16 mm niittialue: Tukee useita materiaalipaksuuksia ja kiinnitysvaatimuksia.
180 niitin lipas: Vähentää uudelleenlataustiheyttä toistuvien tuotantotöiden aikana.
0,93 kg työkalun paino: Kompakti koko verhoilupenkeille ja kokoamisasemille.
60–100 PSI: Toimii säädetyllä paineilmasyötöllä määritetyllä alueella.
Kumikahva: Tarjoaa vakaan tartuntapinnan toistuvan käytön aikana.
Lehden lataus: Suunniteltu lajiteltuihin 71-sarjan ohuisiin lankaniitoihin.
| Parametrimäärittely | tiedot |
|---|---|
| Malli | 7116 |
| Tuotekoodi | KYA-7116 |
| Työkalun tyyppi | Pneumaattinen hienolankainen verhoilunitoja |
| Niittimittari | 22 mittari |
| Staple-sarja | 71-sarja / Senco C-Type |
| Nimellinen kruunu | 3/8' / noin 9,0 mm |
| Niitin pituusalue | 1/4'–5/8' / 6–16 mm |
| Lehden kapasiteetti | 180 Hakaset |
| Käyttöpaine | 60–100 PSI / 4–7 bar |
| Työkalun paino | Noin 0,93 kg / 2,05 lbs |

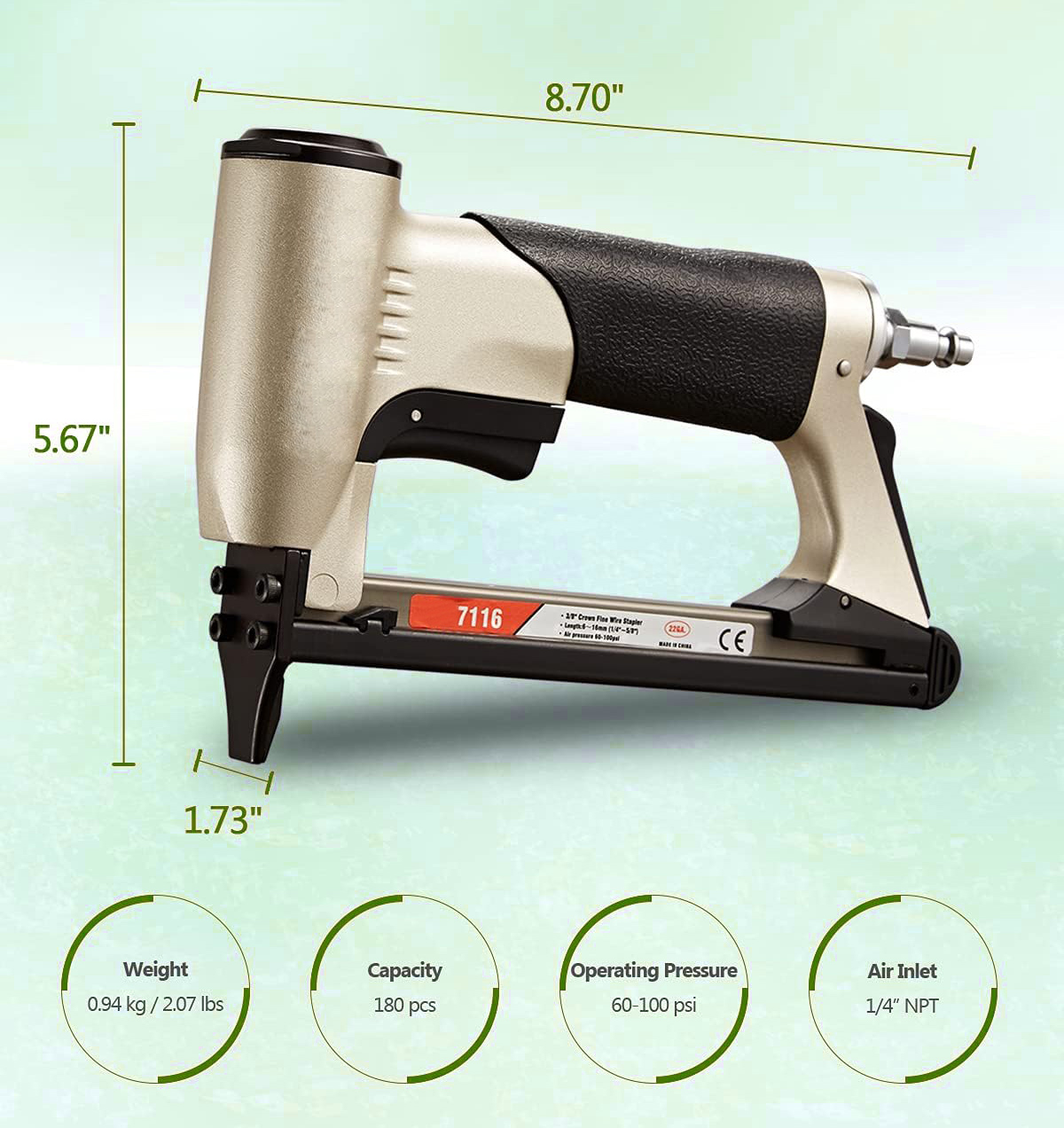

| Mitat | 150 × 43 × 213 mm |

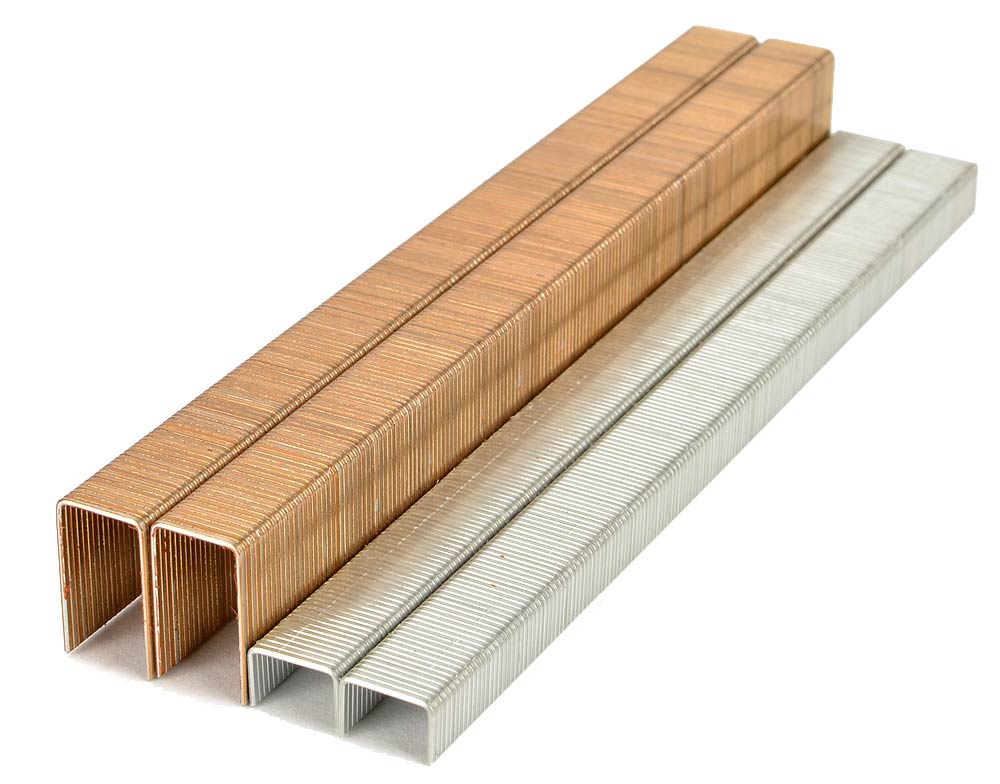

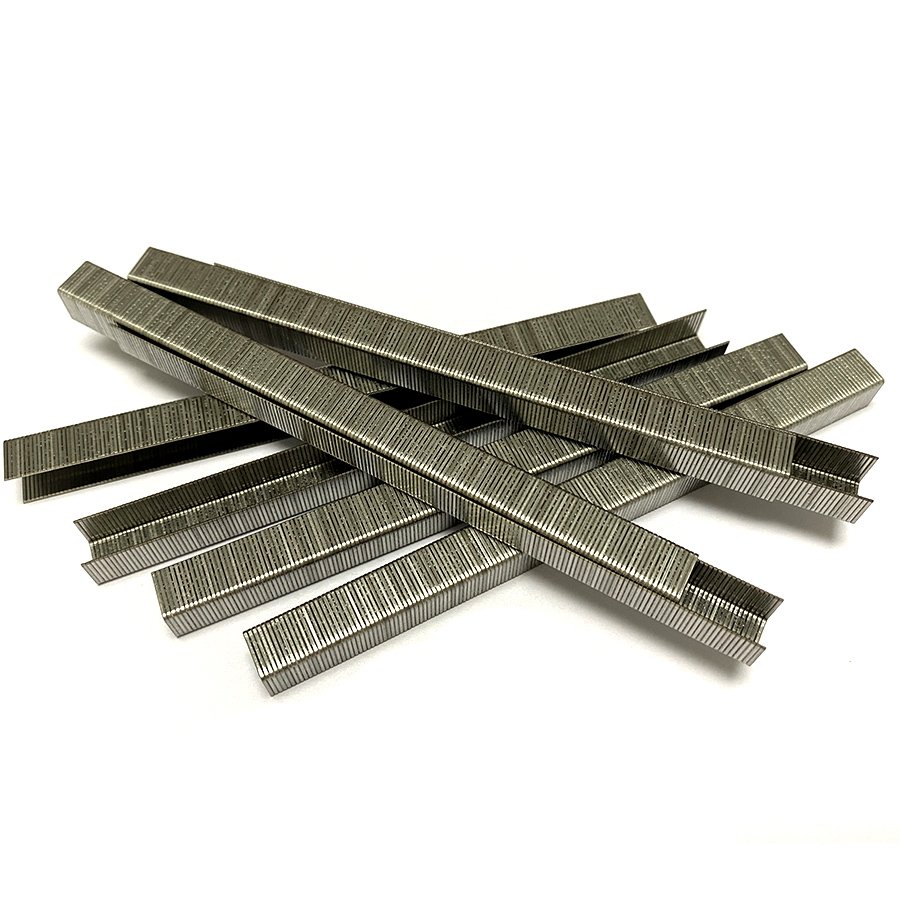

7116 on suunniteltu 22 Gauge 71 - sarjan ohuille lankaniiteille , joiden paksuus on 6 - 16 mm . Useat kiinnitinvalmistajat käyttävät eri sarjanimiä vastaaville ohuiden lankojen niittimuodoille.
| Nidontaviitteen | yhteensopivuus Huomautus |
|---|---|
| 71-sarja | Ensisijainen hieno lanka niittimuoto KYA 7116:lle. |
| BeA 71 | Yleinen ristiviittaus 71-sarjan formaatille. |
| SENCO C | Yleinen vastaava hieno lanka niittiperhe. |
| OMER 3G | OMER tunnistaa 3G-muodon vastaavaksi BeA 71:tä ja SENCO C:tä. |
| PREBENA V | Yleinen vastaava hieno lanka niittiviittaus. |
| KIHLBERG 670 | Yleisesti viitataan tähän hienoon lankaniittiperheeseen. |
Kun vaihdat toista niittimerkkiä, varmista kiinnittimen täydelliset mitat ja jalan pituus. KYA 7116 on tarkoitettu 6–16 mm niittejä varten; toisen valmistajan nitojan kiinnikkeen vähimmäispituuden ei pitäisi olettaa pätevän tähän työkaluun.
Vahvista niittien yhteensopivuus

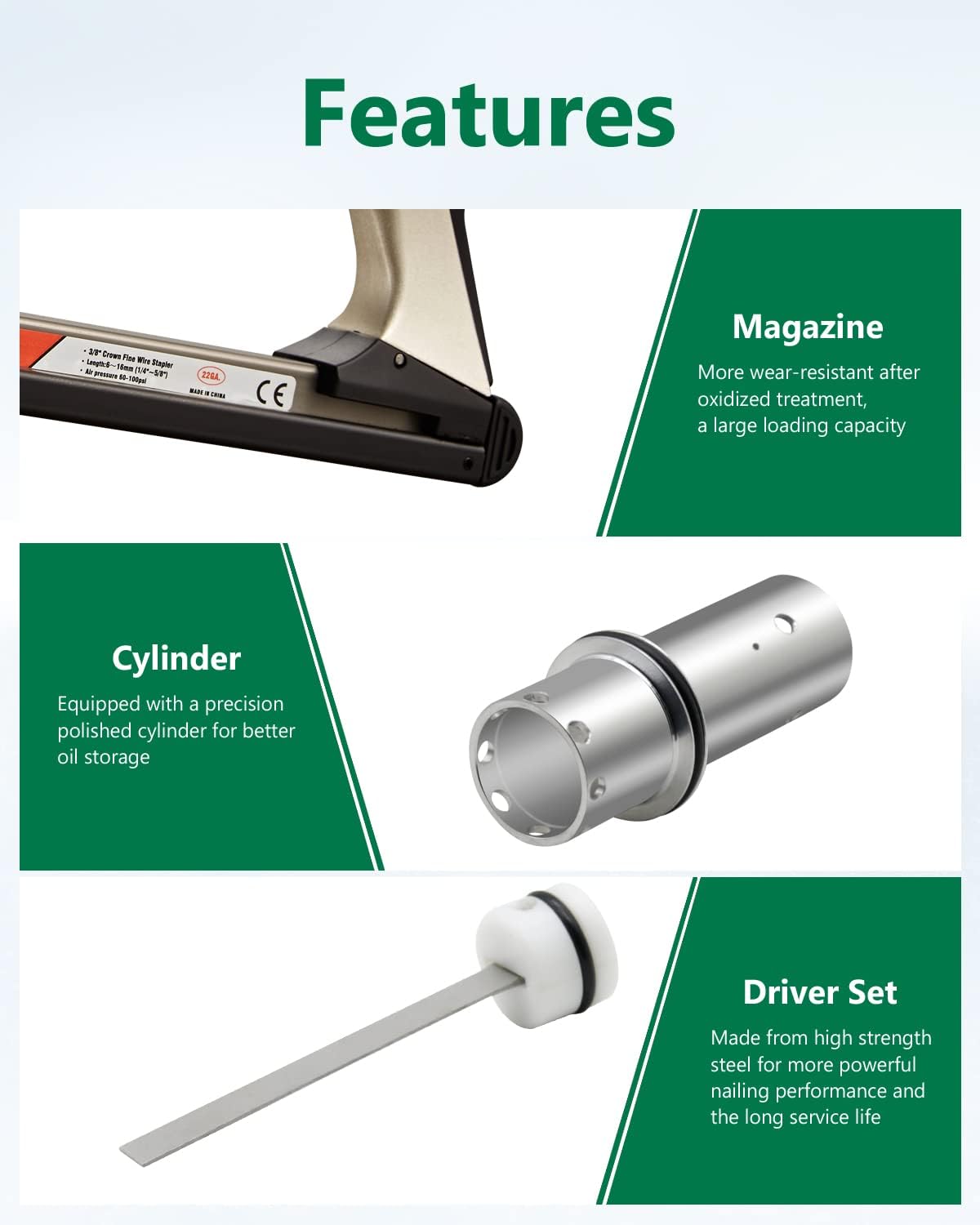

| Ominaisuustoiminto | 7116 |
|---|---|
| Kompakti 0,93 kg runko | Soveltuu toistuviin verhoilu- ja penkkikokoonpanotöihin. |
| 180-Staple Magazine | Vähentää niittien uudelleenlatausten tiheyttä tuotannon aikana. |
| Kumikahva | Tarjoaa vakaan kosketuspinnan työkalun käsittelyä varten. |
| Kiinnitysalue 6–16 mm | Mahdollistaa erilaisten niittipituuksien sovittamisen eri materiaalipaksuuksiin. |
| 60–100 PSI:n toiminta-alue | Tukee säädeltyä pneumaattista toimintaa määritetyllä painealueella. |
| Hieno lankakiinnitys | Sopii kohteisiin, joissa pienempää niittiprofiilia suositellaan kankaalle, vinyylille ja koristelulle. |
7116 on tarkoitettu ammattimaiseen hienolankakiinnitykseen, jossa materiaali, alusta ja valittu 71-sarjan niitinpituus sopivat pneumaattiseen nidontaan.
| Sovellus | Tyypilliset kiinnitystyöt |
|---|---|
| Huonekalujen verhoilu | Kankaan, tausta- ja verhoilumateriaalin kiinnittäminen sopiviin kehyksiin. |
| Autojen verhoilu | Kiinnitys yhteensopiva vinyyli, kangas ja sisäverhoilu. |
| Kuvakehykset | Kiinnitystuki ja sopivat kevyet runkokomponentit. |
| Patja ja vuodevaatteet | Hieno lankakiinnitys sopivasta kankaasta ja kevyistä vuodevaatteista. |
| Kaappi- ja leikkaustyöt | Yhteensopivan kankaan, kevyen verhoilun ja viimeistelymateriaalien kiinnitys. |
| House Wrap | Sopivan rakennuskääreen kiinnittäminen sinne, missä tämä niittijärjestelmä on sopiva. |
| Eristys | Yhteensopivien eristyspäällysteiden ja kevyiden materiaalien kiinnitys. |
| Kenkien ja askartelujen kokoonpano | Kevyet kiinnitystyöt yhteensopiville materiaaleille ja alustoille. |
Näytä kaikki pneumaattiset nitojat
7116 hyväksyy niittipituudet 6–16 mm. Oikea koko riippuu kiinnitettävän materiaalin paksuudesta, alustasta ja varman kiinnityksen vaatimasta läpiviennistä.
| Valintatekijä | Mitä tarkistaa |
|---|---|
| Huippumateriaali | Vahvista kankaan, vinyylin, huovan tai koristeen paksuus. |
| Substraatti | Tunnista puu, levy tai muu yhteensopiva pohjamateriaali. |
| Vaadittu tunkeutuminen | Käytä riittävää niitinpituutta ilman tarpeetonta ylitunkeutumista. |
| Staple-sarja | Käytä yhteensopivia 22 Gauge 71 -sarjan / Senco C-tyypin niittejä. |
| Työkaluvalikoima | Pidä niitin pituus ilmoitetulla alueella 6–16 mm. |
Käytä puhdasta ja säädeltyä paineilmaa määritellyllä alueella 60–100 PSI / 4–7 bar.
Älä ylitä ilmoitettua enimmäiskäyttöpainetta.
Käytä vain yhteensopivia 22 Gauge 71 -sarjan niittejä 6–16 mm:n alueella.
Testaa niitin tunkeutuminen varsinaiseen materiaaliin ennen jatkuvaa tuotantoa.
Tarkasta ohjain, nenä ja lipas, kun niitin syöttö muuttuu epäsäännölliseksi.
Irrota paineilman syöttö ennen kuin poistat tukoksia tai huollat sisäisiä osia.
Noudata mukana toimitetun työkalukokoonpanon soveltuvia voitelu- ja huolto-ohjeita.
| Oire | Mahdollinen syy | Suositeltu tarkistus |
|---|---|---|
| Ilmavuoto sylinterin korkista tyhjäkäynnillä | Löysä venttiilin tiiviste tai O-rengas | Tarkasta pääventtiilin mäntäsarja ja vaihda vaurioituneet tiivisteosat. |
| Ilmavuoto sylinterin korkista tyhjäkäynnillä | Kulunut O-rengas tai tiiviste kannen alla | Tarkasta ja vaihda kulunut O-rengas tai tiiviste. |
| Ilmavuoto liipaisimesta tyhjäkäynnillä | Vaurioitunut liipaisimen O-rengas | Vaihda liipaisimen O-rengas. |
| Ilmavuoto liipaisimesta tyhjäkäynnillä | Vaurioitunut varren O-rengas | Vaihda karan O-rengas. |
| Ilmavuoto liipaisimesta tyhjäkäynnillä | Lika laukaisuventtiilissä | Puhdista liipaisinventtiili ja tarkasta tiivistepinnat. |
| Ilmavuoto sylinterin korkista ampumisen aikana | Vaurioituneet männän O-renkaat | Tarkasta ja vaihda kuluneet männän O-renkaat. |
| Ilmavuoto sylinterin korkista ampumisen aikana | Vaurioitunut tiiviste kannen alla | Tarkasta ja vaihda vaurioitunut tiiviste. |
| Ilmavuoto nenästä ampumisen aikana | Kulunut puskuri | Tarkasta ja vaihda puskuri. |
| Ilmavuoto nenästä ampumisen aikana | Löysä tai vaurioitunut ohjainkokoonpano | Tarkasta ajurikokoonpano ja vaihda vaurioituneet osat tarvittaessa. |
| Ilmavuoto laukaisimesta laukauksen aikana | Kulunut laukaisuventtiilin pää | Vaihda liipaisinventtiilin pää. |
| Kuljettaja ei palaa kokonaan | Kuljettaja taipunut tai vinossa nenä | Tarkista ajurin ja nokan kohdistus lehtiin. |
| Kuljettaja ei palaa kokonaan | Kulunut suutin | Tarkasta ja vaihda suutin tarvittaessa. |
| Kuljettaja ei palaa kokonaan | Tiukka männän O-rengas tai sylinteri kunto | Tarkista voitelu ja männän O-rengas ja sylinteri. |
Irrota paineilman syöttö aina ennen työkalun purkamista, tukoksen poistamista tai sisäisten osien huoltamista.
KYA Fasteners toimittaa pneumaattisen nitojan 7116 huonekaluvalmistajille, verhoilupajoille, autojen viimeistelyoperaatioille, kiinnitystyökalujen jakelijoille ja muille ammattikäyttäjille, jotka tarvitsevat kompaktin 22 Gauge 71 -sarjan nitojan.
Kun pyydät tarjousta, ilmoita tarvittava määrä, kohdemaa ja niittipituudet, joita aiot käyttää. Jos 7116 korvaa olemassa olevan verhoilunitojan, anna nykyinen työkalumalli ja niittiviittaus yhteensopivuuden vertailua varten.
7116 käyttää 22 Gauge 71 -sarjan / Senco C-tyypin hienoja lankaniittejä.
KYA 7116 on listattu niittipituuksille 6 mm - 16 mm / 1/4 tuumaa - 5/8 tuumaa.
Nykyiset KYA-spesifikaatiot ilmoittavat 6 mm niittien vähimmäispituudeksi . Jotkut muut 71-sarjan nitojat hyväksyvät lyhyempiä kiinnikkeitä, mutta näitä määrityksiä ei pitäisi automaattisesti soveltaa KYA 7116:een.
7116 käyttää 71-sarjan hienolankamuotoa, jota yleensä kuvataan noin 3/8 tuumaa / 9 mm kruunua.
Ilmoitettu käyttöpaine on 60–100 PSI / noin 4–7 bar.
Ilmoitettu aikakauslehtikapasiteetti on noin 180 niittiä.
Ilmoitettu työkalun paino on noin 0,93 kg / 2,05 lbs.
BeA 71 on yleinen vastaava niittiviite tälle ohuelle lankamuodolle. Varmista, että valittu kiinnike kuuluu myös KYA 7116:n 6–16 mm:n pituusalueelle.
SENCO C on yleisesti viitattu 71-sarjan muotoon. Tarkista tarkat niitin mitat ja jalan pituus ennen joukkotilausta.
OMER tunnistaa 3G-nidontamuodon vastaavaksi BeA 71:tä ja SENCO C:tä . OMER-nitojan käyttötiedot ovat erillisiä KYA 7116:n teknisistä tiedoista.
Kyllä. Huonekalujen verhoilu on yksi tämän 22 Gauge pneumaattisen hienolangannitojan ensisijaisista käyttökohteista.
Sitä voidaan käyttää yhteensopivien auton vinyyli-, kangas- ja sisäverhoilujen kanssa, joissa 71-sarjan niittimuoto ja valittu niittipituus sopivat materiaalille ja alustalle.
Sitä voidaan käyttää yhteensopiviin talon kääreisiin ja eristystä päin oleviin sovelluksiin, joissa 71-sarjan hieno lanka niitti sopii asennusmenetelmään ja alustaan.
Ilmoita tarvittava työkalumäärä, kohdemaa ja niittipituudet, joita aiot käyttää. Korvaavia sovelluksia varten toimita myös olemassa oleva nitojamalli ja niittisarja.
KYA Fasteners on valmistanut pneumaattista nitojaa 7116 vuodesta 2003 lähtien, ja sitä viedään yli 50 maahan. Pienin tilausmäärä on 1 kpl. OEM mukautettu tuotemerkki on saatavilla. Ilmoitettu toimitusaika on 15–25 päivää. Toimitusaika Yhdysvaltoihin, EU:hun, Australiaan ja Kanadaan on ilmoitettu 15–25 päivää; vahvista kohdekohtainen toimitusaika pyytäessäsi tarjousta.
