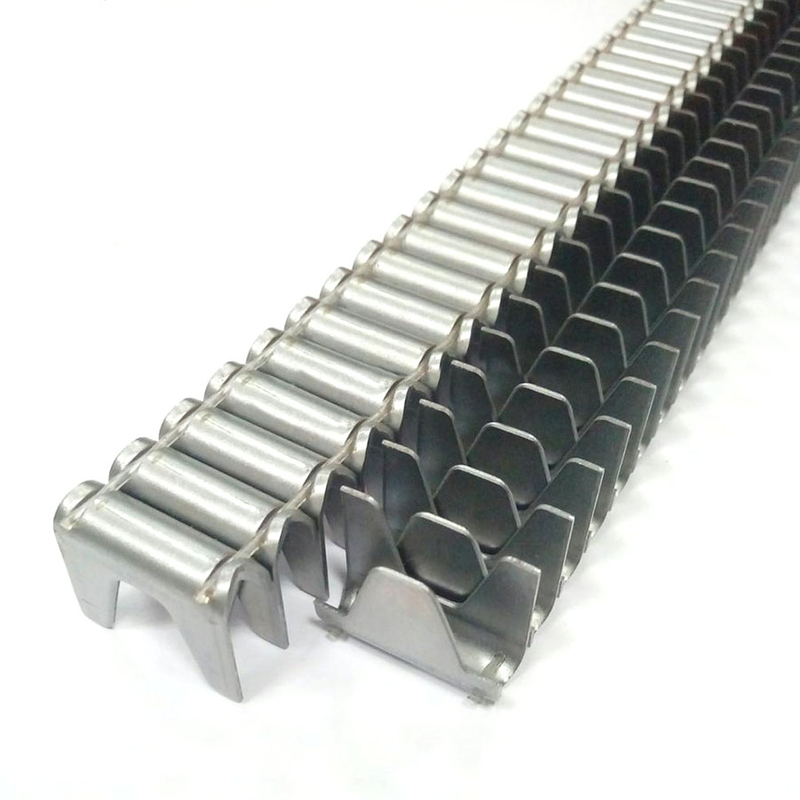

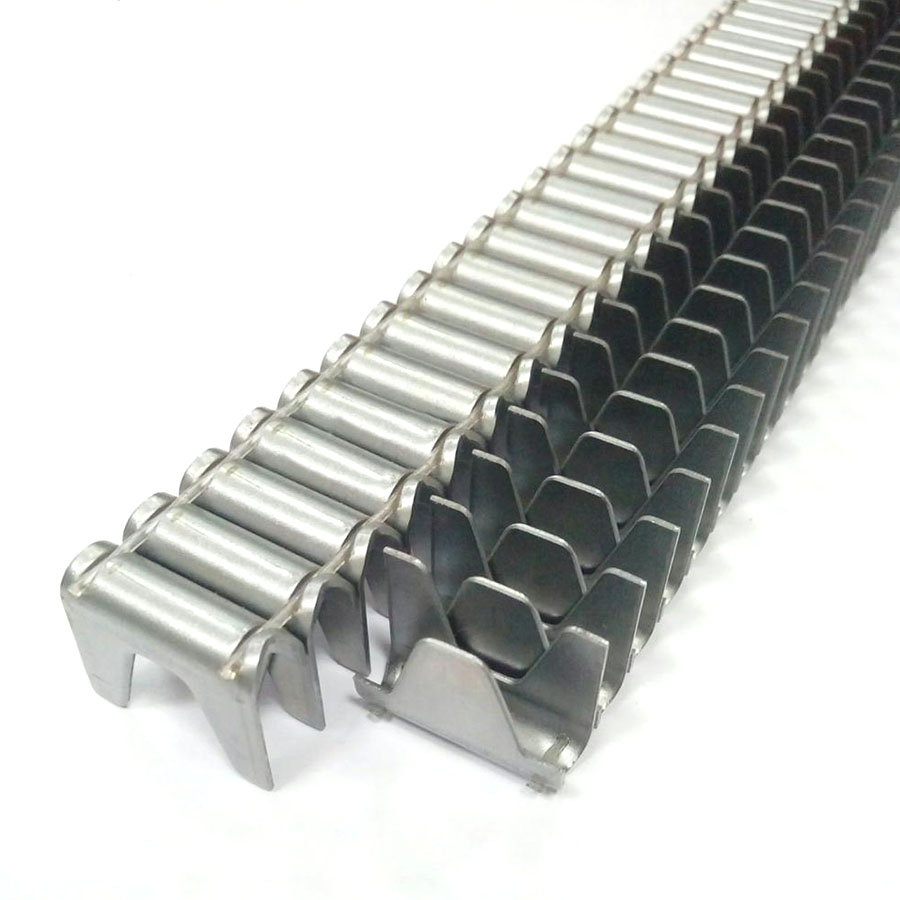

A KYA M88 Matrac Clinch Clips horganyzott acél rögzítőkapcsok, amelyeket a tartóhuzal, a papírba csomagolt huzal és a kompatibilis rugós alkatrészek összekapcsolására terveztek matracok, kanapék, kárpitozott bútorok és autóülések gyártásában. Az M88 család 0,90 mm-es klipvastagságot használ , és többféle korona, belső szélesség és magasság konfigurációt tartalmaz a különböző huzal- és rugószerelvényekhez.
A jelenlegi KYA M88 termékcsalád az M88-at, az M88-1-et, az M88-2-t és az M88-3-at tartalmazza . A korona közzétett méretei 21,8 mm és 32 mm között vannak , a belső szélesség pedig a modelltől függően 8,5 mm vagy 9,5 mm. A szabványos közzétett csomagolás 6000 klip kartononként.
Az M88 klipek felszerelhetők megfelelő fogóval vagy kompatibilis klipszes szerszámokkal. A szerszám kiválasztását a pontos klipmodell, a nyitott klip méretei, a huzalkombináció, a leválogatás formátuma és a szükséges zárt rögzítésű geometria alapján kell kiválasztani, nem pedig az M88 néven.
| Specifikáció | Részletek |
|---|---|
| Terméktípus | Matrac Clinch Clip / Spring Clip / Drót és Spring Clip |
| Modellcsalád | M88 |
| KYA termékkód | KYA-M88 |
| Elérhető modellek | M88, M88-1, M88-2, M88-3 |
| Anyag | Horganyzott acél |
| Közzétett Befejezési beállítások | Elektro-horganyzott (EG), Tűzi horganyzott (HDG); erősítse meg a befejezés elérhetőségét a pontos megrendelt modellhez |
| Klip vastagsága | 0,90 mm |
| Megjelent Crown Range | 21,8-32 mm típustól függően |
| Belső szélesség | Modelltől függően 8,5 mm vagy 9,5 mm |
| Megjelent Height Range | 20,5-22 mm típustól függően |
| Összeállítás | Strip vagy Roll / Polycord a kívánt konfigurációnak megfelelően; erősítse meg modell és szerszám alapján |
| Csomagolás | 6.000 db/karton a jelenlegi M88 terméktáblázat szerint |
| Telepítés | Kompatibilis klipfogó vagy pneumatikus / mechanikus klipszerszám a pontos klipgeometriához kiválasztva |
| Elsődleges alkalmazások | Matracrugók, kanapérugók, tartóhuzalok, autóülések, bútorrugó-szerelvények és kompatibilis huzalszerkezetek |
Az M88 jelölés egy családot jelöl, nem pedig egy univerzális nyitott klip dimenziót. Válassza ki a pontos modellt a huzalkombináció, a rendelkezésre álló nyílás és a szükséges kész rögzítés alapján.
| KYA modell | Hasonló referencia | korona | belső szélesség | magasság | vastagság | csomagolás |
|---|---|---|---|---|---|---|
| M88 | — | 21,8 mm | 8,5 mm | 20,5 mm | 0,90 mm | 6000 db/ctn |
| M88-1 | 135H31 | 21,8 mm | 8,5 mm | 21,5 mm | 0,90 mm | 6000 db/ctn |
| M88-2 | — | 26 mm | 9,5 mm | 21,5 mm | 0,90 mm | 6000 db/ctn |
| M88-3 | — | 32 mm | 8,5 mm | 22 mm | 0,90 mm | 6000 db/ctn |
Kereszthivatkozási megjegyzés: A KYA jelenleg az M88-1-et a 135H31-hez hasonlóként azonosítja. Kezelje ezt kiindulási hivatkozásként, nem pedig feltétlen, felcserélhető részre vonatkozó állításként. Egy másik gyártó klipjének cseréje előtt erősítse meg a nyitott kapocs teljes méreteit, összeállítását, szerszámát és a szükséges zárt rögzítésű geometriát.
Az M88 klip egy fémből készült rögzítőelem, amelyet a kompatibilis huzal- és rugóelemek összekapcsolására használnak. A nyitott kapcsot a huzalkombináció köré helyezik, majd mechanikusan lezárják, így a csipesz körbeveszi és megtartja az alkatrészeket.
A matrac- és bútorgyártásban az ilyen típusú kapcsokat általában ott használják, ahol tartóhuzalt, papírba csomagolt drótot vagy más tartóhuzalt kell rugókhoz vagy drótkeretekhez rögzíteni. A megfelelő csipesznek elég nagynak kell lennie ahhoz, hogy a bezárás előtt az alkatrészek köré illeszkedjen, miközben a beszerelés után a szükséges kész rögzítést hozza létre.
| Kiválasztási paraméter | Miért fontos |
|---|---|
| Korona | Az M88 család 21,8 mm-től 32 mm-ig terjedő, publikált koronaméreteket tartalmaz, így csak az M88 név alapján nem lehet modellt választani. |
| Belső szélesség | A nyílásnak illeszkednie kell a tervezett huzal- vagy rugókombinációhoz, mielőtt rögzítené. |
| Klip magassága | A magasság befolyásolja a nyitott klip borítékát és a végső zárás geometriáját. |
| Vezeték átmérői | Adja meg minden csatlakoztatott huzal vagy rugóelem átmérőjét. |
| Zárt Clinch | A kész kapocsnak rögzítenie kell az alkatrészeket anélkül, hogy túlzottan meglazulna vagy összenyomná a huzalszerelvényt. |
| Szerszámmodell | A meghajtó, a tár és az üllő geometriájának pontosan meg kell egyeznie a klip konfigurációjával. |
| Összeállítás | Ellenőrizze, hogy a gyártási beállításhoz szükség van-e szalagra, tekercsre vagy más megadott klipbehúzási formátumra. |
| Környezet | Válasszon EG-t, HDG-t vagy más meghatározott anyagot a korróziónak való kitettségnek és az alkalmazási követelményeknek megfelelően. |
A jelenlegi KYA M88 táblázat az M88-1-et a 135H31-hez hasonlóként sorolja fel . A 'Hasonló' nem értelmezhető automatikus egy az egyben csereként, mert a klip elnevezési rendszerek eltérő mérési konvenciókat, leválogatási formátumokat, csomagolási mennyiségeket és szerszámhivatkozásokat használhatnak.
Ha jelenleg 135H31, 135H31S vagy más Hartco / Vertex típusú klipet használ, adja meg a meglévő klip számát, a tényleges méreteket és a szerszám modelljét. A KYA ezután összehasonlíthatja a szükséges M88 geometriát tömeges használat előtt.
| Leválogatási formátum | Általános használat | Mit kell megerősíteni |
|---|---|---|
| Strip klipek | Kompatibilis szalagtáplálású rögzítőszerszámokkal vagy megfelelő kézi/pneumatikus berendezéssel használható | A szalag hossza, a klip távolsága, a klip méretei, a tár és az üllő |
| Roll / Polycord klipek | Kompatibilis folyamatos vagy görgős gyártási rendszerekben használják | A tekercs konfigurációja, a kapocstávolság, az adagolórendszer, a szerszámmodell és a jelenlegi gyártási beállítások |
| Laza klipek | Csak akkor használható, ha a telepítőeszközt vagy a kézi eljárást laza kapcsokhoz tervezték | Megrendelés előtt ellenőrizze, hogy a pontos M88 modellhez elérhető-e a laza klip |

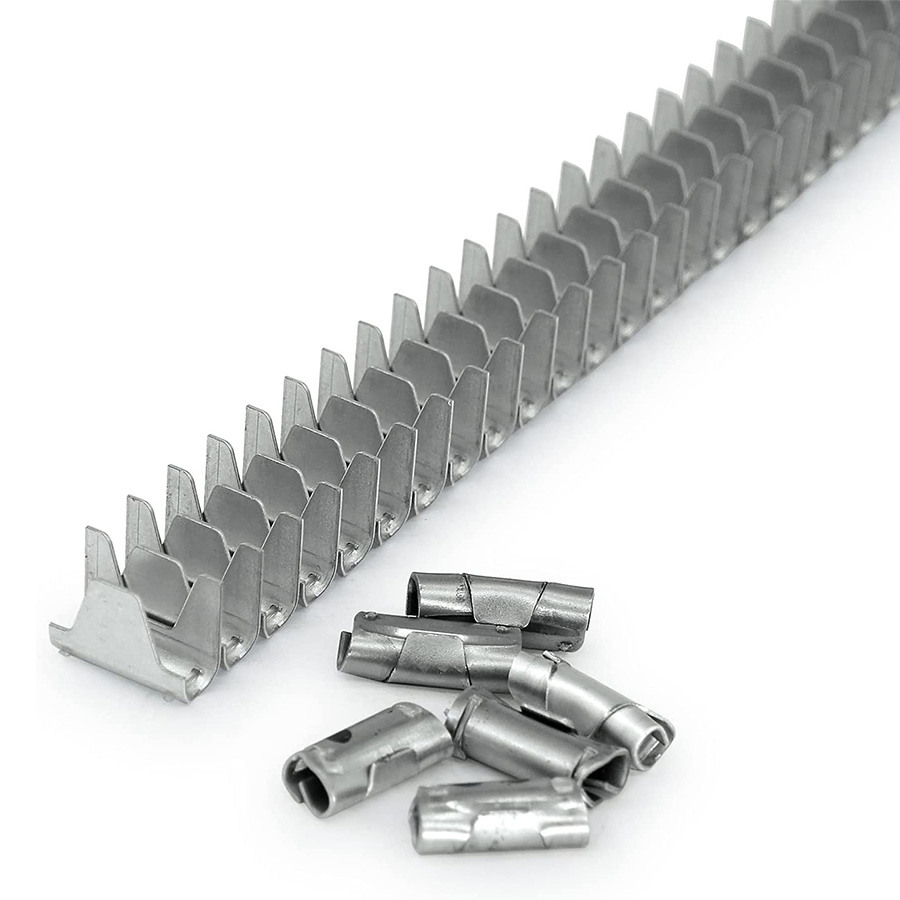

A jelenlegi KYA M88 oldalon a szalag és a tekercs / polycord listája szerepel a családon belül. Ne feltételezze, hogy minden M88, M88-1, M88-2 és M88-3 konfiguráció minden leválogatási formátumban elérhető az aktuális gyártási megerősítés nélkül.
| Fejezd be | az Általános kiválasztási útmutatót |
|---|---|
| Elektro-horganyzott (EG) | Horganyzott acél opció számos bútorhoz, ágyneműhöz és védett ipari alkalmazáshoz; A bevonat pontos specifikációját meg kell erősíteni ott, ahol a korróziós teljesítmény kritikus. |
| Tűzi horganyzott (HDG) | Súlyosabb horganyzott kivitel, ahol az alkalmazás nagyobb korrózióvédelmet igényel, és a klip/szerszám konfiguráció támogatja a bevonatot. |
A jelenlegi M88 oldal nem teszi közzé a bevonat vastagságát vagy az ellenőrzött sópermetezési teszt időtartamát. Ne adjon meg egy meghatározott korróziós órát, ha a gyártási specifikáció vagy a vizsgálati jelentés ezt nem támogatja.
Az M88 klipek kompatibilis tartóhuzalt vagy erősítőhuzalt csatlakoztathatnak a rugós alkatrészekhez a matracgyártás során. Válassza ki a kapcsot a huzalátmérők, a rugógeometria és a szükséges zárt rögzítésű méretek alapján.
A bútorgyártók rögzítőkapcsokat használhatnak a megfelelő tartóhuzalhoz a kanapéaljzatban, a kanapé háttámlájában és más kárpitozott bútorszerkezetekben lévő rugószerelvényekhez való csatlakoztatásához.
A jelenlegi M88 alkalmazás adatai az autóüléseket és az autóüléseket tartalmazzák. Gyártógépjármű-felhasználás esetén a klip pontos méreteinek, anyagának, kivitelének és rögzítési folyamatának meg kell egyeznie az összeszerelési specifikációval.
Egyes M88-as konfigurációkat drótketrecekhez és hálókhoz is forgalmaznak. A klip és a horganyzott felület kiválasztásakor figyelembe kell venni a huzal átmérőjét és az expozíciós feltételeket.
Az M88 klipek használhatók a kompatibilis rugós és tartóhuzalos szerelvények javításához. Csere munkához hasonlítsa össze az eltávolított klip méreteit, ne csak vizuális megjelenés alapján rendelje meg.
Mérje meg a tartóhuzalt, a rugóhuzalt vagy az egyéb csatlakoztatandó alkatrészeket. A nyitott klipnek a teljes huzalkombináció köré kell illeszkednie.
Hasonlítsa össze a kívánt nyílást az M88, M88-1, M88-2 és M88-3 koronával, belső szélessége és magassága.
Helyezze a kapcsot a huzal és a rugó köré a kívánt csatlakozási pozícióba. A kapocs bezárása előtt tartsa az alkatrészeket megfelelően egy vonalban.
Használjon fogót vagy rögzítőszerszámot, amelynek a meghajtó és az üllő a pontos csipeszhez készült. A szerszám a bezárás során a huzalkombináció köré alkotja a kapcsot.
Ellenőrizze, hogy a kapocs teljesen a helyén van-e, a huzalelemek helyesen helyezkednek-e el, és a kapocs nem vágta-e el, nem törte-e össze vagy deformálta-e túlságosan az összekapcsolt vezetéket.
A jelenlegi KYA M88 oldal azt írja, hogy a kapcsok fogóval vagy klipszerszámokkal szerelhetők fel, de nem azonosít egy ellenőrzött pneumatikus szerszámmodellt minden M88-as változathoz. Emiatt ez az oldal nem állíthat általános kompatibilitást az összes Hartco, Vertex, Encore vagy más rögzítőeszközzel.
| Eszközegyező tétel | Mit kell ellenőrizni |
|---|---|
| Klip modell | M88, M88-1, M88-2 vagy M88-3 |
| Nyissa meg a Klip méreteit | Korona, belső szélesség, magasság és 0,90 mm vastagság |
| Leválogatási formátum | Csík, tekercs/policord vagy más jóváhagyott adagolási konfiguráció |
| Magazin | A magazinnak vagy a hírcsatorna-rendszernek el kell fogadnia a pontos klip- és leválogatási formátumot |
| Driver | A meghajtó szélességének és profiljának meg kell egyeznie a klipszel |
| Üllő | Az üllő geometriája határozza meg a huzalszerelvény körüli kész rögzülést |
| Aktuális klipreferencia | A jelenlegi gyártási rögzítőelem cseréjekor adja meg a meglévő Hartco, Vertex, Encore vagy más klipszámot |
A Clinch Clip Tools megtekintése
| Információ, | hogy miért van szükség rá |
|---|---|
| Aktuális klipszám | Az első kereszt-referenciapontot adja a klipcsalád azonosításához |
| Klip rajz vagy minta | Megerősíti a fizikai méreteket, ha a modellszám megegyezik |
| A szerszám gyártója és modellje | Megerősíti a tár, a meghajtó és az üllő kompatibilitását |
| Vezeték átmérői | Meghatározza, hogy a nyitott klip illeszkedik-e az ízülethez, és képes-e kialakítani a szükséges zárt rögzítést |
| Alkalmazás | Matrac, kanapé, autóülés, ketrec, háló vagy más huzalszerelvény |
| Kötelező befejezés | Lehetővé teszi, hogy a korrózióvédelmet az expozíciós környezethez igazítsák |
| Modell | Jelenlegi közzétett csomagolás |
|---|---|
| M88 | 6.000 db/karton |
| M88-1 | 6.000 db/karton |
| M88-2 | 6.000 db/karton |
| M88-3 | 6.000 db/karton |
| Rendelési információk | Mit kell adni |
|---|---|
| M88 modell | M88, M88-1, M88-2 vagy M88-3 |
| Aktuális kereszthivatkozás | Meglévő Hartco, Vertex, Encore vagy más klipszám, ha az aktuális rögzítőelemet cseréli |
| Vezeték kombináció | Adja meg a csatlakoztatott huzalok vagy rugók átmérőjét és elrendezését |
| Összeállítás | Adja meg a szalag vagy tekercs/policord követelményeit |
| Befejezés | Adja meg az EG, HDG vagy a szükséges korrózióvédelmi specifikációt |
| Eszköz | Adja meg a pontos fogó vagy rögzítőszerszám gyártóját és modelljét |
| Alkalmazás | Matrac, kanapérugó, autóülés, drótketrec, háló vagy más alkalmazás |
| Mennyiség | Kartonok, raklapok vagy várható éves beszerzési mennyiség |
Küldje el M88 klip követelményeit
Az M88 kapcsok fém rögzítőelemek, amelyeket a matracok, bútorok, ülőfelületek és kapcsolódó huzalszerelvények kompatibilis rugós, tartóhuzalos és drótváz-elemeinek összekapcsolására használnak.
A jelenlegi KYA specifikáció 0,90 mm vastagságot ír elő az M88, M88-1, M88-2 és M88-3 típusokhoz.
A KYA jelenleg négy konfigurációt sorol fel: M88, M88-1, M88-2 és M88-3. A korona közzétett méretei 21,8 mm és 32 mm között vannak.
Mindkettő 21,8 mm-es koronával, 8,5 mm-es belső szélességgel és 0,90 mm vastagsággal szerepel. A jelenlegi táblázatban az M88 20,5 mm, az M88-1 pedig 21,5 mm magasan szerepel. Az M88-1 is látható 135H31-gyel, mint hasonló referencia.
Ne feltételezze a pontos felcserélhetőséget. A KYA a 135H31-et az M88-1 hasonló hivatkozásaként jelöli. Csere előtt ellenőrizze a tényleges méreteket, az összeállítást és a szerszámkompatibilitást.
A jelenlegi táblázat az M88-3-at tartalmazza 32 mm-es koronával , míg az M88-2 esetében 26 mm, az M88 és M88-1 esetében pedig 21,8 mm.
A jelenlegi KYA oldal a horganyzott acélt azonosítja, és felsorolja az elektromosan horganyzott és a tűzihorganyzott kiviteli lehetőségeket. Erősítse meg a befejezést pontosan a megrendelt modellhez.
A jelenlegi alkalmazáslista ketreceket és kültéri hálókat tartalmaz. Kültéri expozíció esetén ellenőrizze a szükséges korrózióállóságot, és válassza ki a megfelelő felületet, ne hagyatkozzon csak az M88-as típusszámra.
Igen. A matrac- és rugószerelvény az M88 család legfontosabb alkalmazásai. Válassza ki a pontos klipet a huzal és a rugó méretének megfelelően.
Igen. A jelenlegi KYA alkalmazási adatok tartalmazzák a kanapé alapjait és a kanapé háttámláit. Az M88-as változat kiválasztása előtt ellenőrizze a rugó és a tartóhuzal méretét.
Az alkalmazások között szerepelnek autó- és autóülés-szerelvények. A gyártási célú gépjárművekben az ülésrendszer által megkövetelt pontos rögzítési és összeszerelési előírásokat kell követni.
A kapcsot a huzal és rugó kombinációja köré kell helyezni, és megfelelő fogóval vagy kompatibilis rögzítőkapcsos szerszámmal le kell zárni, hogy a kapocs az összekapcsolt alkatrészek köré alakuljon.
A jelenlegi M88 termékoldal nem ad meg minden M88 modellhez egy ellenőrzött szerszámot. Adja meg a pontos M88-as változatot, az aktuális szerszámmodellt és a huzalkombinációt, hogy ellenőrizhető legyen a meghajtó, a tár és az üllő kompatibilitása.
A jelenlegi termékcsalád a szalag és a tekercs/policord összeválogatást tartalmazza. Ellenőrizze, hogy melyik formátum érhető el a szükséges M88 modellhez és szerszámbeállításhoz.
A jelenlegi KYA táblázat kartononként 6000 darabot tartalmaz az M88, M88-1, M88-2 és M88-3 típusokhoz.
Nem. A korona szélessége önmagában nem elegendő. Hasonlítsa össze a belső szélességet, magasságot, vastagságot, egybevetést, szerszámmodellt, huzalkombinációt és a kész rögzítési geometriát.
Adja meg a meglévő klip számát, fényképeket vagy rajzot, a nyitott klip méreteit, a huzalátmérőket, a szerszám gyártóját és modelljét, az összeválogatás formátumát és a tervezett alkalmazást.
Lépjen kapcsolatba a KYA Fasteners céggel az aktuális minta vagy próbarendelés elérhetőségének megerősítéséhez. Új szerszám vagy cserealkalmazás esetén a mennyiségi vásárlás előtt tesztelje a pontos M88-as modellt a tervezett huzalszerelettel és rögzítőszerszámmal.
Kérdezzen az M88 matrackapcsokról
A KYA matrac-rögzítőkapcsokat szállít matracgyártók, kárpitozott bútorgyárak, autóülések beszállítói, huzaltermékek gyártói, rögzítőelem-forgalmazói és rögzítőszerszám-forgalmazói számára.
vonatkozó árajánlatokhoz Az M88 matrac rögzítőkapcsokra adja meg a szükséges M88 modellt, a meglévő klip kereszthivatkozását, a huzalméreteket, az összeválogatás formátumát, a felületet, a rögzítőszerszám modellt, az alkalmazást, a mennyiséget és a rendeltetési piacot.
