   Panoramica del prodotto: Legatrice automatica per livelli di tondo per cemento armato KYA-58 Il KYA-58 Lo strumento per legare le armature è leggero e ha una presa compatta e facile da tenere. Lo strumento è ben bilanciato ed è progettato per legare le armature alla stessa velocità con cui si preme il grilletto. Con lo strumento sono incluse due batterie agli ioni di litio. Lo strumento viene fornito con tre bobine di filo di collegamento calibro 21. ● Corpo leggero e compatto. ● Batteria agli ioni di litio con maggiore capacità. ● Motore di torsione senza spazzole. ● Tempi di legatura ridotti. ● Ridurre il rischio di problemi di salute. ● Funzionamento semplice con una sola mano. Strumento simile: Livello di barre d'armatura MAX RB398, Livello di barre d'armatura MAX RB397, ecc. |
| Modello: | KYA-58 Macchina automatica per la produzione di armature per cemento armato |
| Tipo di strumento pneumatico: | Livello di armatura |
| Dimensioni dello strumento: | 295 mmx120 mmx275 mm |
| Peso netto dell'utensile: | 1,80 kg |
| Diametro del tondo per cemento armato di legatura: | 6-58 mm |
| Voltaggio e capacità: | CC 14,4 V (4,4 AH) |
| Tempo di ricarica: | Circa 90 minuti |
| Velocità di legatura per nodo: | 0,80 secondi |
| Legami per carica: | Oltre 2500 nodi |
| Lunghezza della bobina di filo: | 100 milioni |
| Diametro del cavo: | 0,80 mm |
| Avvolgimenti per cravatta: | 3 avvolgimenti/4 avvolgimenti |

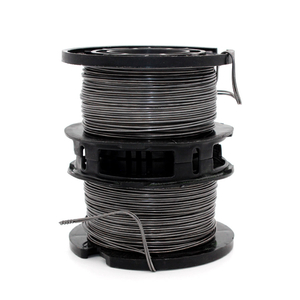

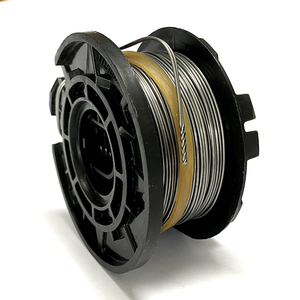

Filo per legare tondo per cemento armato da 0,80 mm
Lunghezza: 100 m
Forza di legatura: 0,50 kg/cm²
Resistenza alla trazione:42-47KG/CM⊃2;
Resistenza alla trazione del filo: 480 m/Pa
Resistenza allo snervamento del filo: 330 m/Pa
Allungamento:17%
Codice materiale: filo zincato Q195
Peso netto: 0,4 kg/bobina
Impugnatura morbida ergonomica gommata per un maggiore comfort.
Realizza legature in meno di 1 secondo Il funzionamento in 2 modalità fornisce 3 o 4 avvolgimenti.
Caricamento rapido e semplice della bobina di filo con copertura protettiva.
Il motore senza spazzole elimina le spazzole di carbone, consentendo un funzionamento più fresco ed efficiente per una maggiore durata.
L'interruttore di accensione con funzione di blocco richiede due azioni per alimentare lo strumento.
Impugnatura morbida ergonomica gommata per un maggiore comfort. Pesa solo 4,19 libbre.
Con batteria per ridurre l'affaticamento dell'operatore.
Fornita una soluzione di legatura senza fili per armature e tondini di acciaio.
| NO | Normale | Difetti comuni | Voce d'avvertimento | Possibile motivo | Ispezione degli articoli | Soluzione | |||||||
| 1 | Accensione → L' asse della punta viene inizializzato e il tagliafili funziona automaticamente. |
Non viene alcuna operazione eseguita |
Nessun suono emesso | Batteria completamente scarica | Confermare che la batteria sia carica. | Eseguire la carica normale. | |||||||
| La piastra dell'elettrodo è stata ossidata | Estrarre la batteria e verificare se l' elettrodo è diventato marrone. |
Lucidare la parte terminale del pacco batteria con un panno asciutto, ecc | |||||||||||
| Brevi segnali acustici continui (Pi, pi, pi...) | La guida per i ricci è aperta | Guida per arricciatura aperta/chiusa. | Guida per arricciature completamente chiusa. | ||||||||||
| Il filo di legatura è rimasto impigliato attorno alla sezione Twist. | Spegnere l'alimentazione ed estrarre la batteria per verificare se il filo di rilegatura è rimasto impigliato nella guida per arricciature. | Spegnere l'alimentazione, rimuovere il filo di rilegatura all'interno della guida per arricciatura | |||||||||||
| Due bip lunghi | La batteria è scarica | Confermare che la batteria sia carica | Eseguire la carica normale | ||||||||||
| 2 | Trigger ON → Il cavo viene inviato. |
Nessun filo viene inviato | Breve continuo | La guida per i ricci è aperta | Guida per arricciatura aperta/chiusa | Guida per arricciature completamente chiusa | |||||||
| Tre brevi segnali acustici ripetuti (Pi,pi,pi,Pi,pi,pi, …) |
Il filo di collegamento è esaurito | Controllare se il Tie-wire è stato eseguito | Imposta il nuovo filo di legatura | ||||||||||
| Filo intrappolato nella bobina | Controllare se il filo all'interno della bobina è allentato e intrappolato | Rimuovere la sfilacciatura dalla bobina | |||||||||||
| La sezione della taglierina è bloccata da corpi estranei | Confermare il funzionamento della sezione Taglierina | Pulire la sezione della taglierina con un panno asciutto oppure soffiarla con aria | |||||||||||
| Un filo è intrappolato nella sezione taglierina o nella guida filo A | Controllare se qualche filo è intrappolato. | Smontare la sezione della taglierina e rimuovere il filo impigliato | |||||||||||
| 3 | Il filo di rilegatura disegna un cerchio. | Il ricciolo è disordinato e esce dal ricciolo | Nessun suono emesso | Il filo, colpendo le barre d'armatura, veniva respinto | controllare se il filo colpisce le barre d'armatura durante la legatura | Fare attenzione affinché il filo non colpisca le barre d'armatura durante la legatura | |||||||
| 4 | Il filo è soggetto a taglio |
Non avviene alcun taglio del filo . |
Nessun suono emesso | La sezione della taglierina è bloccata da corpi estranei |
Confermare la funzione della sezione Taglierina. | Pulire la sezione della taglierina con un panno asciutto oppure soffiarla con aria | |||||||
| 5 | la torsione del filo Avviene |
Il filo si impiglia |
Nessun suono emesso | Il filo, colpendo le barre d'armatura, veniva respinto | Controllare se il filo colpisce le barre d'armatura durante la legatura | Fare attenzione affinché il filo non colpisca le barre d'armatura durante la legatura. | |||||||
| Il potere vincolante è settimanale | Nessun suono emesso | Le barre d'armatura non hanno la dimensione designata. | Confermare la dimensione delle barre d'armatura da rilegare | Utilizzare un ambito di diametro appropriato | |||||||||
| Manipolazione errata come l'uso improprio della macchina | Confermare come applicare la macchina alle barre d'armatura | Regolare la coppia su una leva più alta e inserire in direzione verticale. Utilizzo inclinabile a 45° | |||||||||||
| Ha lo svitamento luogo |
Nessun suono emesso | Le barre d'armatura non hanno la dimensione designata |
Confermare la dimensione delle barre d'armatura da rilegare | Utilizzare un ambito di diametro appropriato | |||||||||
| Manipolazione errata come l'uso improprio della macchina | Confermare come applicare la macchina alle barre d'armatura |
Regolare la coppia su una leva inferiore e inserire in direzione verticale. Utilizzo inclinabile a 45° | |||||||||||
| Funziona correttamente | Due segnali acustici lunghi ripetuti (Pi-pi, pi-pi,...) | La carica residua della batteria è bassa | Confermare che la batteria sia completamente carica. | Eseguire la carica normale | |||||||||
| Quattro brevi segnali acustici ripetuti (Pipipipi, Pipipipi,…) |
Lo strumento viene utilizzato ad alta temperatura. | Controllare la temperatura sul luogo di lavoro. | Lasciare lo strumento e la batteria nella stanza per qualche tempo a temperatura normale. e poi continuare l'operazione. | ||||||||||
