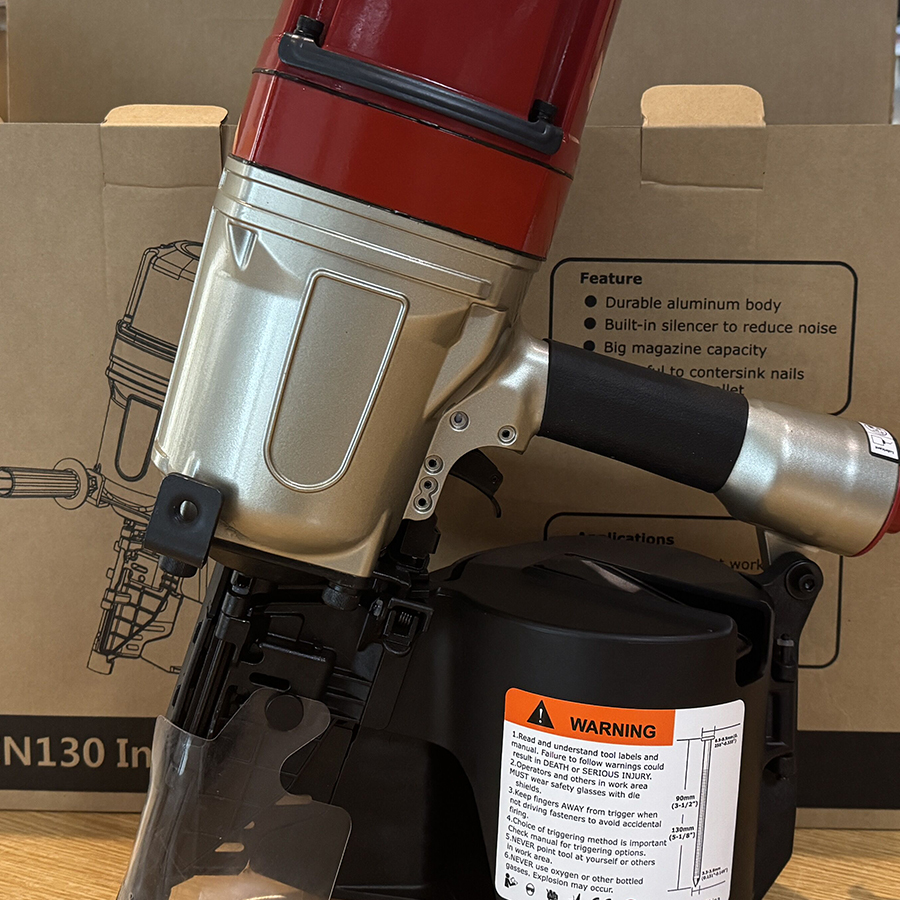

je Pneumatická zvitková klincovačka KYA CN130 odolná 15° drôtová zvitková klincovačka určená na výrobu paliet, drevených prepraviek, exportné balenie a priemyselné spracovanie dreva. Zabíja klince od 90 mm do 130 mm / 3-1/2' až 5-1/8' s priemerom stopky od približne 3,1 mm do 3,8 mm.
Nástroj má uvádzanú hmotnosť 6,51 kg , rozmery 370 × 165 × 479 mm , kapacitu zásobníka približne 120–225 klincov a rozsah pracovného tlaku 115–145 psi . Je určený pre profesionálne výrobné prostredia, ktoré vyžadujú dlhé, silné klince.
Kompatibilné konfigurácie klincov zahŕňajú hladké, prstencové a skrutkové drieky . Dĺžku klinca, priemer drieku, priemer hlavy a triedenie zvoľte podľa vyrábanej palety, prepravky alebo drevenej zostavy.
Maximálna dĺžka klinca 130 mm: akceptuje dlhé špirálové klince až do 5-1/8 palca na upevnenie ťažkého dreva.
15° drôtený systém: navrhnutý pre kompatibilné priemyselné klince zvárané drôtom.
Kapacita klincov 120–225: veľká kapacita cievok pre výrobné aplikácie.
Rozsah stopiek 3,1–3,8 mm: podporuje ťažké paletové a baliace klince.
Hladké, prstencové alebo skrutkové drieky: vyberte si požadovaný profil klinca pre dizajn dreva a spojov.
Prídavná rukoväť: poskytuje dodatočné ovládanie pri práci s veľkou priemyselnou klincovačkou.
Gumená rukoväť: zlepšuje manipuláciu pri opakovaných výrobných prácach.
Priemyselný zásobník: určený na opakované podávanie zvitkov pri montáži paliet a prepraviek.
| špecifikácie | Podrobnosti |
|---|---|
| Model | CN130 |
| Typ nástroja | Pneumatické vysokovýkonné Klincovačka na zvitkové klince |
| Rozmery | 370 × 165 × 479 mm |
| Hmotnosť | 6,51 kg |
| Prevádzkový tlak | 115 – 145 psi |
| Prívod vzduchu | 3/8' NPT |
| Kapacita zásobníka | 120-225 nechtov |
| Typ zoradenia | 15° drôtené triedenie Zvitkové klince |
| Dĺžka nechtov | 90 – 130 mm / 3-1/2'-5-1/8' |
| Priemer drieku klinca | 3,1 – 3,8 mm / 0,122' – 0,150' |
| Priemer hlavy klinca | 6,8–8,0 mm / 0,267'-0,314' |
| Možnosti drieku na nechty | Hladký, krúžok, skrutka |
Použite špecifikovaný rozsah prevádzkového tlaku a uistite sa, že kompresor, hadica, armatúry a prívod vzduchu sú vhodné pre toto náradie. Pred použitím vo výrobe je potrebné skontrolovať aj rozmery spojovacích prvkov.

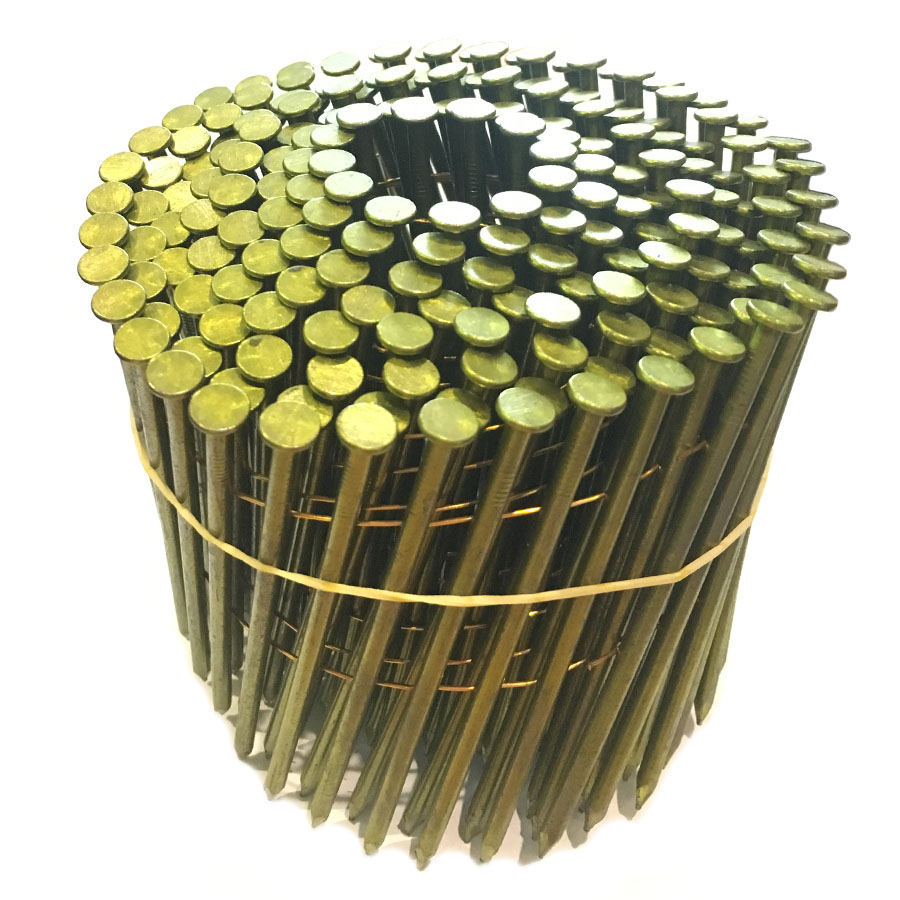

CN130 používa 15° drôtom navinuté klince . Kompatibilita nechtov závisí skôr od celkovej geometrie spojovacieho prvku než od samotnej dĺžky nechtov.
| Funkcia upevňovača | Rozsah CN130 |
|---|---|
| Uhol triedenia | 15° |
| Zoraďovanie | Cievka zváraná drôtom |
| Dĺžka | 90-130 mm |
| Priemer stopky | 3,1 – 3,8 mm |
| Priemer hlavy | 6,8–8,0 mm |
| Shank Styles | Hladký, krúžok, skrutka |
Klince s hladkou stopkou sa bežne vyberajú pre bežné paletové, prepravné a baliace aplikácie, kde špecifikovaný hladký spojovací prvok poskytuje dostatočný pridržiavací výkon.
Klince s prstencovým driekom využívajú prstencové deformácie na zvýšenie záberu s drevenými vláknami. Skutočná pevnosť v ťahu závisí od druhu dreva, vlhkosti, hĺbky prieniku a geometrie prstenca.
Klince so skrutkovou stopkou majú skrútený profil a používajú sa vo vybraných paletových a drevených aplikáciách, kde sa vyžaduje zvýšený mechanický záber.
| Trieda nástrojov | Typická maximálna dĺžka nechtu | Všeobecné použitie |
|---|---|---|
| Trieda CN130 | Až 130 mm / 5-1/8' | Ťažké palety, prepravky, veľké drevené obaly a priemyselné spracovanie dreva. |
| Trieda 100 mm | Až do približne 100 mm / 4' | Všeobecné vysokovýkonné palety, prepravky a obaly, kde nie sú potrebné klince s priemerom 130 mm. |
| Trieda 90 mm | Až do približne 90 mm / 3-1/2' | Štandardná paleta, prepravka a výrobné upevnenie. |
Ťažká zostava drevenej palety
Výroba drevených prepraviek
Exportné drevené obaly
Priemyselné prepravné rámy
Veľké drevené krabice
Konštrukcia bubna a obalu, kde je vhodná špecifikácia spojovacieho prvku
Priemyselné spracovanie dreva
Vyrábané drevené zostavy vyžadujúce dlhé klince zvinuté z drôtu

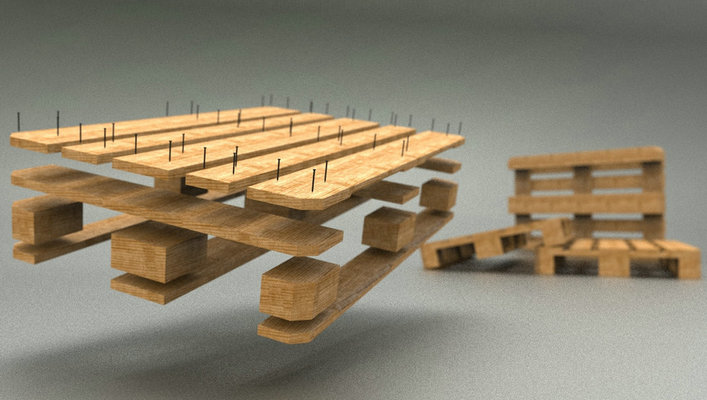

CN130 je určený na upevňovanie paliet s vysokým zaťažením tam, kde sú potrebné dlhé, silné klince. Sortiment spojovacích prvkov 90–130 mm umožňuje kupujúcim prispôsobiť dĺžku klincov palubným doskám, nosníkom, blokom a iným komponentom paliet.
Vyberte štýl drieku a rozmery upevňovacieho prvku podľa druhu dreva, konštrukcie spoja a požadovanej špecifikácie palety. Nevyberajte klinec iba podľa maximálnej kapacity nástroja.
Veľké prepravky a exportné obaly môžu vyžadovať dlhé klince cez hrubé drevené časti. CN130 s maximálnou dĺžkou klincov 130 mm je vhodný pre ťažké obalové zostavy, kde kratšie výrobné klince neposkytujú dostatočnú penetráciu.
Výber upevňovacieho prvku by mal zohľadňovať hrúbku dreva, požadovanú penetráciu, dizajn drieku a konečnú špecifikáciu balenia.

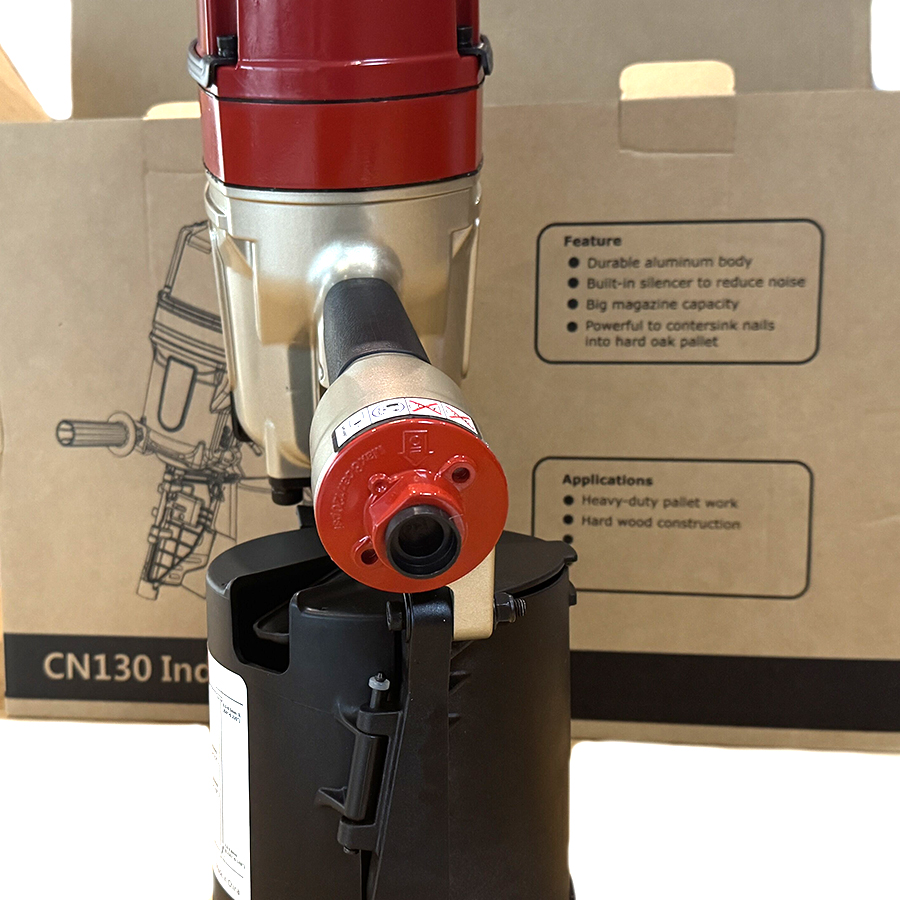

CN130 má uvedený rozsah prevádzkového tlaku 115–145 psi a 3/8-palcový prívod vzduchu NPT . Pretože ide o veľkú priemyselnú klincovačku, prívod vzduchu musí zabezpečiť dostatočný tlak a prietok počas opakovaných výrobných cyklov.
Používajte vhodné hadice a armatúry a riaďte sa návodom na obsluhu náradia. Neprekračujte stanovený prevádzkový tlak.
| Skontrolujte, | čo je potrebné potvrdiť |
|---|---|
| Dĺžka nechtov | 90-130 mm. |
| Priemer stopky | 3,1 – 3,8 mm. |
| Priemer hlavy | 6,8 – 8,0 mm. |
| Zoraďovanie | 15° drôtová cievka. |
| Typ stopky | Hladký, prstencový alebo skrutkový podľa použitia. |
| Tlak vzduchu | 115 – 145 psi. |
| Kapacita zásobníka | 120–225 klincov v závislosti od konfigurácie cievky. |
Pred kontrolou, čistením alebo výmenou komponentov odpojte prívod stlačeného vzduchu. Vnútorné opravy by mal vykonávať vyškolený servisný personál s použitím vhodných náhradných dielov.
| Nie. | Príznak | Možná príčina | Odporúčaná kontrola |
|---|---|---|---|
| 1.1 | Únik vzduchu na uzávere valca pri voľnobehu | Uvoľnené tesnenie piestu hlavy ventilu alebo O-krúžky | Skontrolujte a v prípade potreby vymeňte súpravu piestu hlava-ventil. |
| 1.1 | Únik vzduchu na uzávere valca pri voľnobehu | Opotrebovaný O-krúžok alebo tesnenie uzáveru valca | Skontrolujte a vymeňte poškodený tesniaci komponent. |
| 1.2 | Únik vzduchu okolo spúšte pri nečinnosti | Poškodený O-krúžok spúšťacieho ventilu | Skontrolujte a vymeňte O-krúžok. |
| 1.2 | Únik vzduchu okolo spúšte pri nečinnosti | Poškodený O-krúžok drieku spúšťacieho ventilu | Skontrolujte a vymeňte O-krúžok. |
| 1.2 | Únik vzduchu okolo spúšte pri nečinnosti | Znečistenie v spúšťacom ventile | Skontrolujte a vyčistite spúšťací ventil. |
| 1.3 | Únik vzduchu na uzávere valca počas prevádzky | Poškodené O-krúžky piestu hlavy-ventilu | Skontrolujte a vymeňte O-krúžky. |
| 1.3 | Únik vzduchu na uzávere valca počas prevádzky | Poškodené tesnenie pod uzáverom valca | Skontrolujte a vymeňte tesnenie. |
| 1.4 | Únik vzduchu z nosa počas prevádzky | Opotrebovaný alebo poškodený nárazník | Skontrolujte a vymeňte nárazník. |
| 1.4 | Únik vzduchu z nosa počas prevádzky | Uvoľnená alebo poškodená jednotka pohonu/piestu | Skontrolujte zostavu pohon/piest av prípade potreby ju vymeňte. |
| 1.5 | Únik vzduchu okolo spúšte počas prevádzky | Opotrebovaná alebo poškodená hlava spúšťacieho ventilu | Skontrolujte a vymeňte hlavu spúšťacieho ventilu. |
| 1.5 | Únik vzduchu okolo spúšte počas prevádzky | Poškodené O-krúžky piestu hlavy-ventilu | Skontrolujte a vymeňte O-krúžky piestu hlavy a ventilu. |
| 2 | Vodič sa nevráti úplne | Ohnutý ovládač alebo nesprávne zarovnané vedenie vodiča | Skontrolujte zarovnanie vodiča, nosa a zásobníka. |
| 2 | Vodič sa nevráti úplne | Opotrebovaná alebo poškodená tryska | Skontrolujte a vymeňte trysku. |
| 2 | Vodič sa nevráti úplne | Tesný O-krúžok piestu alebo nedostatočné mazanie | Skontrolujte mazanie a stav O-krúžku piestu. |
| 3 | Slabý alebo pomalý výkon | Opotrebovaný alebo poškodený O-krúžok piestu | Skontrolujte a vymeňte O-krúžok piestu. |
| 3 | Slabý alebo pomalý výkon | Nedostatočné mazanie alebo tesné O-krúžky hlavy ventilu | Namažte podľa pokynov pre náradie alebo vymeňte opotrebované tesnenia. |
| 3 | Slabý alebo pomalý výkon | Znečistenie v tryske | Skontrolujte a vyčistite trysku. |
| 4 | Časté zaseknutia | Opotrebovaný alebo poškodený ovládač | V prípade potreby skontrolujte a vymeňte jednotku pohonu/piestu. |
| 4 | Časté zaseknutia | Opotrebovaná alebo poškodená vodiaca lišta vodiča | Skontrolujte a vymeňte vodiča. |
| 4 | Časté zaseknutia | Ohnutý kryt vodidla vodiča alebo nadmerná vôľa | Skontrolujte a vymeňte kryt vodiacej lišty vodiča. |
| 5 | Nástroj nezatĺka klinec | Vodič sa nevracia | Skontrolujte systém návratu vodiča a súvisiace príčiny vyššie. |
| 5 | Nástroj nezatĺka klinec | Vedenie vodiča nesprávne zarovnané so zásobníkom | Opravte zarovnanie medzi vodidlom vodiča a zásobníkom. |
| 5 | Nástroj nezatĺka klinec | Opotrebovaná alebo poškodená pružina na zatláčanie nechtov | Skontrolujte a vymeňte prítlačnú pružinu klinca. |
| podrobných | informácií o objednávke |
|---|---|
| Aplikácia | Paleta, prepravka, exportný obal, drevený rám alebo iná priemyselná drevená zostava. |
| Dĺžka nechtov | Zadajte požadovanú dĺžku v rozsahu 90–130 mm. |
| Priemer drieku klinca | Zadajte požadovaný priemer v rozsahu 3,1–3,8 mm. |
| Typ stopky | Hladké, prstencové alebo skrutkové. |
| Prívod vzduchu | Skontrolujte tlak kompresora, veľkosť hadice a armatúry. |
| Spôsob výroby | Ručná výrobná stanica alebo iné priemyselné nastavenie. |
| Množstvo | Poskytnite požadované množstvo nástroja a súvisiaci dopyt po nechtoch. |
Diskutujte o svojej požiadavke CN130
CN130 sa primárne používa na ťažké palety, drevené debny, exportné obaly a iné priemyselné drevené zostavy, ktoré vyžadujú dlhé klince zvinuté z drôtu.
Uvedený rozsah spojovacích prvkov je 90–130 mm / 3-1/2'-5-1/8'.
Uvedený rozsah priemerov stopky je približne 3,1 – 3,8 mm / 0,122'-0,150'.
KYA uvádza rozsah priemeru hlavy klinca približne 6,8 – 8,0 mm / 0,267'-0,314'.
áno. CN130 je navrhnutý pre 15° drôtené klince v rámci špecifikovaných rozsahov priemerov a dĺžok.
áno. Uvedené kompatibilné typy stopiek zahŕňajú hladké, prstencové a skrutkové stopky za predpokladu, že kompletné rozmery klinca zodpovedajú špecifikácii nástroja.
Áno, je možné použiť špirálové klince so skrutkovým driekom, ak rozmery dĺžky, hlavy a drieku spadajú do špecifikácie CN130.
Aktuálna špecifikácia KYA uvádza približne 120–225 klincov v závislosti od konfigurácie klinca a cievky.
KYA CN130 je uvedený pre 115–145 psi . prevádzkový tlak
Aktuálna špecifikácia produktu uvádza 3/8-palcový prívod vzduchu NPT.
Uvedená hmotnosť nástroja je približne 6,51 kg.
Nástroj je možné použiť na výrobu paliet, kde zvolený 15° zvitkový klinec spĺňa požiadavky na dizajn palety a spojovacie prvky. Ak norma paliet špecifikuje schválenú konfiguráciu klinca alebo certifikovaného upevňovacieho prvku, postupujte podľa tejto požiadavky samostatne.
Je určený pre ťažké priemyselné upevňovanie dreva, ale penetrácia závisí od hustoty dreva, priemeru klinca, dĺžky klinca, typu drieku, tlaku vzduchu a výkonu kompresora. Pred výrobou otestujte skutočnú kombináciu dreva a spojovacích prvkov.
CN130 patrí do väčšej triedy spojovacích materiálov a akceptuje klince do 130 mm. Skutočný jazdný výkon by sa mal hodnotiť z kompletnej špecifikácie nástroja, a nie predpokladať fixné percentuálne zvýšenie oproti inému modelu.
Bežné príčiny zahŕňajú opotrebovaný alebo poškodený unášač, opotrebované vodidlo, nesprávne nastavenie, poškodený kryt vodiacej lišty alebo nesprávne rozmery upevňovacích prvkov.
Skontrolujte prívod vzduchu, prevádzkový tlak, mazanie, tesnenia piestov, tesnenia hlavového ventilu a nos, či nie sú znečistené alebo opotrebované.
Uveďte aplikáciu, dĺžku klinca, priemer klinca, typ stopky, požadované množstvo nástroja, objem výroby a cieľový trh.
Opýtajte sa na CN130 Klincovačka na zvitkové klince
KYA dodáva CN130 5-1/8-palcovú pneumatickú klincovačku pre výrobcov paliet, výrobcov prepraviek, priemyselné baliace spoločnosti a profesionálne drevospracujúce prevádzky. Poskytnite požadovanú špecifikáciu nechtov a výrobnú aplikáciu, aby bolo možné pred objednaním skontrolovať konfiguráciu nástroja a upevňovacieho prvku.
