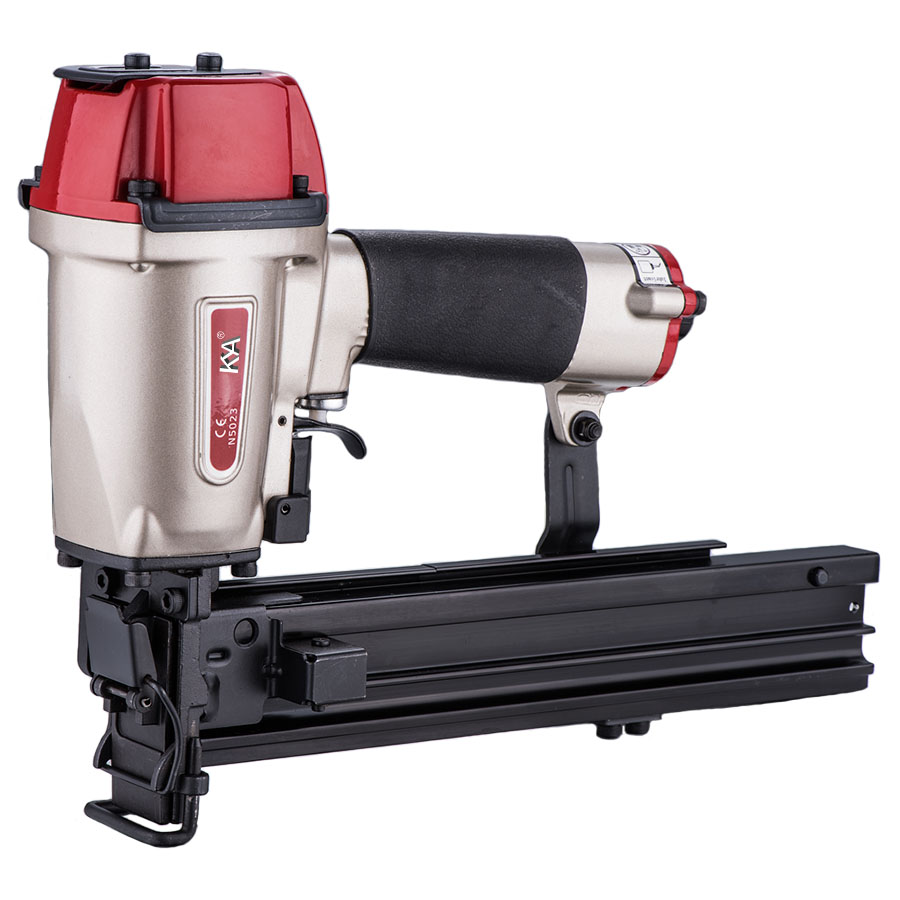

منگنه 1 اینچی پهن تاج 16 N5023 یک منگنه پنوماتیک حرفه ای است که برای بست های سنگین در ساخت و ساز، ساخت مبلمان، عایق کاری، مونتاژ کابینت، بسته بندی و کاربردهای جعبه طراحی شده است. منگنه های تاج 1 اینچی گیج 16 را از 5/8 تا 2 اینچ (16 میلی متر تا 50 میلی متر) هدایت می کند و در 70-120 PSI (5-8.3 بار) کار می کند.
N5023 که با بدنه و ژورنال آلومینیومی بادوام ساخته شده است، ظرفیت بارگیری 150 منگنه، عمق رانندگی قابل تنظیم، قطعه دماغه با باز شدن سریع، مکانیزم شلیک سوپاپ سیلندر و دستگیره لاستیکی ارگونومیک را ترکیب می کند. این برای کاربران حرفه ای طراحی شده است که به عملکرد ثابت بست و بارگیری منگنه کارآمد در طول تولید مکرر یا کار ساخت و ساز نیاز دارند.
| مشخصات | مشخصات |
|---|---|
| مدل | N5023 |
| نوع ابزار | منگنه تاج پهن پنوماتیک |
| منگنه سنج | 16 گیج |
| تاج منگنه | 1' / تقریباً 25.2 میلی متر |
| طول منگنه | 5/8 '-2' / 16-50 میلی متر |
| اندازه ساقه منگنه | 0.063 '× 0.055' / 1.6 میلی متر × 1.4 میلی متر |
| ظرفیت مجله | تا 150 منگنه |
| فشار عملیاتی | 70-120 PSI / 5-8.3 بار |
| ابعاد | 360 × 76 × 254 میلی متر / 14-1/4' × 3' × 10' |
| وزن | 2.42 کیلوگرم / 5.34 پوند |
| جنس بدنه | آلومینیوم |
| تنظیم عمق | قابل تنظیم برای تسطیح یا گیره فرو رفته |
قیمت و در دسترس بودن N5023 را درخواست کنید
بست 16 گیج هوی دیوتی: برای منگنه های تاج 1 اینچی طراحی شده است که در آن به سطح نگهداری بیشتری نسبت به بست تاج باریک نیاز است.
محدوده طول منگنه 16-50 میلی متر: از طول منگنه های متعدد برای ضخامت های مواد مختلف و الزامات اتصال پشتیبانی می کند.
150-Staple Magazine: ظرفیت بارگیری بالا فرکانس بارگیری مجدد را در حین کار ساخت و ساز یا تولید تکراری کاهش می دهد.

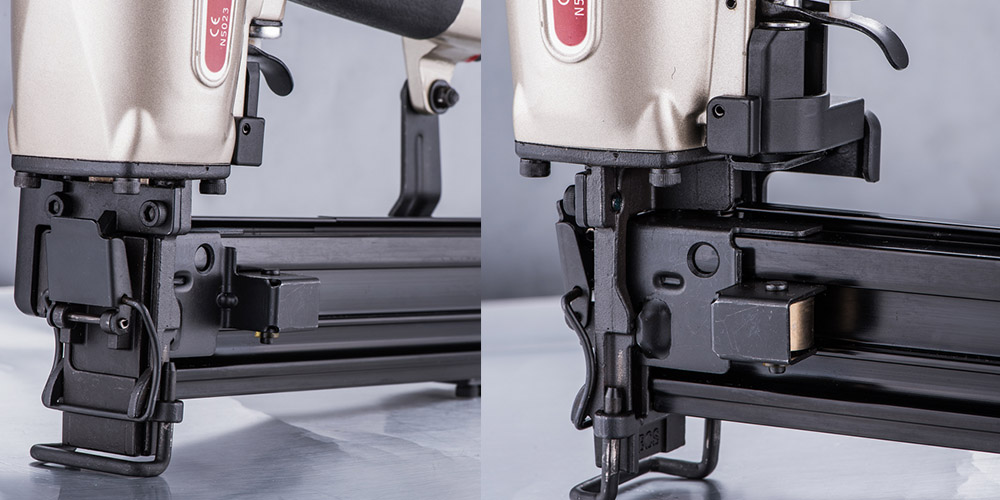

دستگاه دماغه سریع: دسترسی راحت به ناحیه درایو را برای پاک کردن منگنه های گیر کرده فراهم می کند.
عمق رانندگی قابل تنظیم: به اپراتورها کمک می کند تا منگنه ها را با توجه به قطعه کار به صورت هموار یا فرو رفته قرار دهند.
مکانیزم سوپاپ سیلندر: طراحی شده برای ارائه پاسخ سریع پنوماتیکی در حین بستن مکرر.
بدنه و ژورنال آلومینیومی: دوام ساختاری را با وزن ابزار قابل کنترل ترکیب می کند.
دستگیره لاستیکی ارگونومیک: در طول استفاده طولانی مدت، هندلینگ و کنترل بهتری را ارائه می دهد.

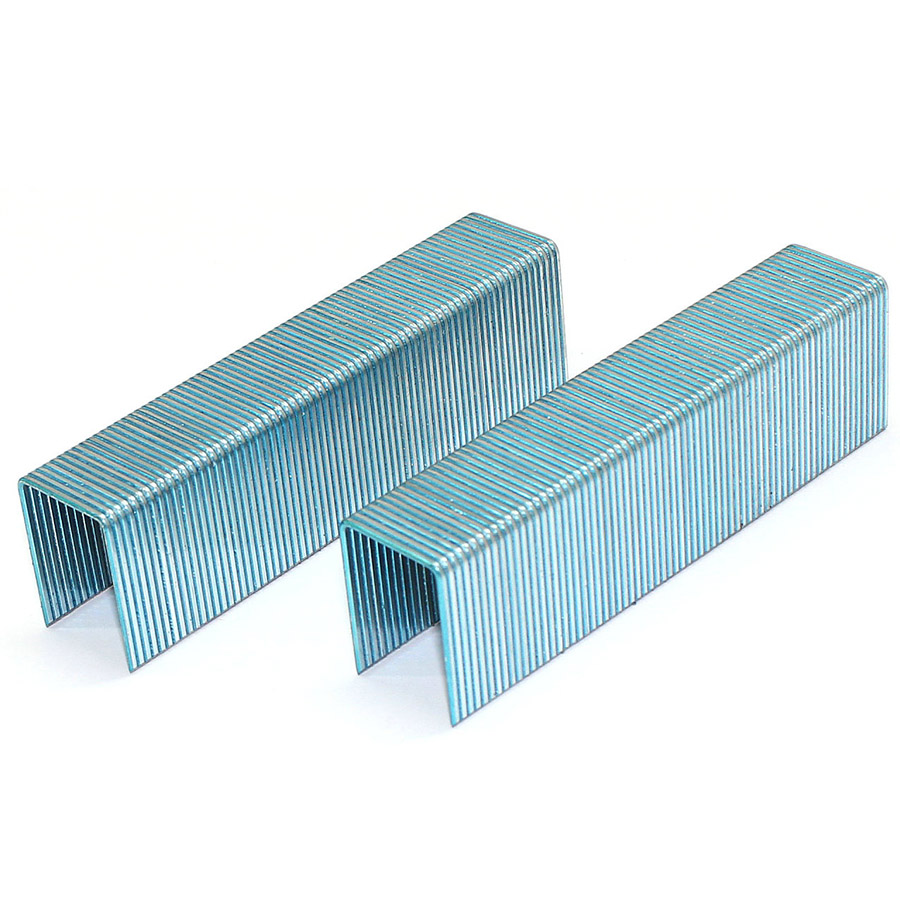

N5023 برای 16 منگنه 1 اینچی پهن تاج با طول منگنه از 5/8 'تا 2' (16 میلی متر تا 50 میلی متر) طراحی شده است. اندازه ساقه منگنه مشخص شده تقریباً 1.6 × 1.4 میلی متر و تاج تقریباً 25.2 میلی متر است.
هنگام خرید منگنه‌های جایگزین، خریداران باید گیج، عرض تاج، ابعاد سیم، طول منگنه و سازگاری منگنه‌ها را تأیید کنند نه اینکه منگنه‌ها را فقط با اصطلاحات اسمی «تاج 1 اینچی» انتخاب کنند. این امر به ویژه هنگام تهیه کالاهای اساسی از تولید کنندگان مختلف یا تامین کنندگان منطقه ای مهم است.
| پارامتر بست | N5023 مورد نیاز | آنچه خریداران باید بررسی کنند |
|---|---|---|
| گیج | 16 گیج | سیم سنج دیگری را جایگزین نکنید. |
| تاج | تقریباً 1 ' / 25.2 میلی متر | قبل از سفارش، ابعاد واقعی تاج را بررسی کنید. |
| اندازه سیم | تقریباً 1.6 × 1.4 میلی متر | هم عرض و هم ضخامت سیم را مطابقت دهید. |
| طول ساق پا | 16-50 میلی متر / 5/8 '-2' | با توجه به ضخامت مواد و عمق بست انتخاب کنید. |
منگنه های تاج 1 اینچی گیج 16 را مشاهده کنید
N5023 برای کاربردهای حرفه ای و صنعتی طراحی شده است که به فضای نگهدارنده وسیع تری از یک منگنه تاج گیج 16 نیاز دارند. کاربردهای معمولی شامل مصالح ساختمانی، اجزای مبلمان، محصولات عایق، کابینت و بسته بندی چوبی است.
| کاربرد | چرا از منگنه تاج پهن استفاده می شود |
|---|---|
| سیم کشی | تاج پهنی را برای محکم کردن لت بر روی بسترهای مناسب فراهم می کند. |
| پوشش عایق | در مواردی مفید است که یک تاج منگنه پهن تر به توزیع فشار بست کمک می کند. |
| مونتاژ قاب مبلمان | مناسب برای بستن مکرر اجزای قاب مبلمان. |
| کابینت سازی | پشتیبانی از اتصال تولید در جایی که به نفوذ منگنه ثابت نیاز است. |
| ساخت و ساز داخلی | طراحی شده برای عملیات های مختلف بستن با استفاده از منگنه های 16 گیج سازگار. |
| بسته بندی و بسته بندی | مناسب برای بستن مکرر اجزای بسته بندی چوبی مناسب. |
منگنه های پنوماتیک را کاوش کنید
طول منگنه باید با توجه به ضخامت و چگالی مواد بسته شده و عمق نفوذ مورد نیاز انتخاب شود. N5023 چندین طول بین 16 تا 50 میلی‌متر را می‌پذیرد، که امکان استفاده از یک منگنه پنوماتیکی را در برنامه‌های مختلف اتصالات سازگار می‌دهد.
| عامل انتخاب | توصیه |
|---|---|
| ضخامت مواد | طول منگنه کافی را برای ایجاد نفوذ مطمئن بدون برجستگی بیش از حد انتخاب کنید. |
| چگالی مواد | هنگام حرکت بین بسترهای نرم و متراکم، عمق بست را آزمایش کنید. |
| پایان مورد نیاز | عمق راندن را برای چسباندن هموار یا فرو رفته تنظیم کنید. |
| منگنه سازگاری | همیشه اندازه سیم گیج 16 و ابعاد تاج تقریباً 1 اینچی را بررسی کنید. |
فشار هوای صحیح، روغن کاری، منگنه های سازگار، تراز مناسب مجله، و بازرسی معمولی مهر و موم و قطعات سایش برای عملکرد مطمئن منگنه پنوماتیک مهم هستند. جدول زیر مشکلات رایج عملکرد N5023 و بررسی های پیشنهادی را پوشش می دهد.
| خیر. | علامت علت | احتمالی | راه حل پیشنهادی |
|---|---|---|---|
| 1.1 | نشتی هوا در درپوش سیلندر زمانی که ابزار بیکار است | مهر و موم پیستون سوپاپ سر شل یا حلقه های O | مجموعه پیستون شیر سر را بررسی و تعویض کنید. |
| واشر O-ring یا درپوش سیلندر فرسوده یا آسیب دیده | واشر O-ring یا درپوش سیلندر را بررسی و تعویض کنید. | ||
| 1.2 | نشت هوا در ناحیه ماشه هنگامی که ابزار بیکار است | O-ring آسیب دیده در شیر ماشه | O-ring را بررسی و جایگزین کنید. |
| O-ring آسیب دیده در میل سوپاپ ماشه | O-ring را بررسی و جایگزین کنید. | ||
| کثیفی در شیر ماشه | شیر ماشه را بررسی و تمیز کنید. | ||
| 1.3 | نشت هوا در درپوش سیلندر هنگام کار ابزار | اورینگ پیستون سوپاپ سر آسیب دیده | حلقه های O را بررسی و جایگزین کنید. |
| مهر و موم آسیب دیده زیر درپوش سیلندر | مهر و موم را بررسی و تعویض کنید. | ||
| 1.4 | نشت هوا در بینی هنگام کار ابزار | سپر فرسوده یا آسیب دیده | سپر را بررسی و تعویض کنید. |
| رزوه شل (یونیت پیستون). | درایور (یونیت پیستون) را بررسی و تعویض کنید. | ||
| 1.5 | نشت هوا در ناحیه ماشه هنگام کار ابزار | فرسوده یا آسیب دیده سر شیر ماشه | سر شیر ماشه را بررسی و تعویض کنید. |
| اورینگ پیستون سوپاپ سر آسیب دیده | حلقه های O پیستون سوپاپ سر را بررسی و تعویض کنید. | ||
| 2 | راننده نمی تواند به موقعیت صحیح بازگردد | درایور مستقیم نیست یا راهنمای راننده به درستی مونتاژ نشده است | تراز راننده، راهنمای راننده و مجله را بررسی کنید. |
| نازل فرسوده یا آسیب دیده | نازل را بررسی و تعویض کنید. | ||
| فاصله تنگ بین O-ring پیستون و سیلندر | روغن کاری را چک کنید یا O-ring پیستون را تعویض کنید. | ||
| 3 | ابزار ضعیف یا کند عمل می کند | اورینگ پیستون فرسوده یا آسیب دیده | O-ring پیستون را بررسی و تعویض کنید. |
| روغن کاری ناکافی یا حلقه های O پیستون دریچه سر محکم | 2-6 قطره روغن ابزار پنوماتیک مناسب بمالید یا حلقه های O را بررسی کنید. | ||
| کثیفی در نازل | نازل را بررسی و تمیز کنید. | ||
| 4 | ابزار اغلب گیر می کند | راننده آسیب دیده یا فرسوده | درایور را بررسی و تعویض کنید. |
| راهنمای راننده آسیب دیده یا فرسوده | راهنمای راننده را بررسی و جایگزین کنید. | ||
| خم شدن پوشش راهنمای راننده باعث ایجاد فاصله بیش از حد می شود | پوشش راهنمای راننده را بررسی و تعویض کنید. | ||
| 5 | منگنه قابل شلیک نیست | راننده نمی تواند به موقعیت صحیح بازگردد | مکانیسم بازگشت راننده و اجزای مرتبط را بررسی کنید. |
| راهنمای راننده با مجله مطابقت ندارد | موقعیت بین راهنمای راننده و مجله را تصحیح کنید. | ||
| فنر فشاری فشار دهنده منگنه فرسوده یا آسیب دیده | فنر فشاری فشار دهنده منگنه را بررسی و تعویض کنید. |
اگر پس از بازرسی اولیه مشکل همچنان ادامه داشت، کارکردن منگنه را متوقف کنید و برای کمک فنی، اطلاعات قطعات یدکی یا پشتیبانی خاص مدل با KYA Fasteners تماس بگیرید.
N5023 یک منگنه تاج 16 گیج پنوماتیک است که برای اتصالات سنگین با منگنه های تاج تقریباً 1 اینچی طراحی شده است.
این برای منگنه های تاج 1 اینچی گیج 16 با ابعاد سیم تقریباً 1.6 × 1.4 میلی متر و طول منگنه از 16 میلی متر تا 50 میلی متر طراحی شده است. خریداران باید تاج، اندازه سیم و طول ساق را قبل از سفارش کالای جایگزین بررسی کنند.
N5023 طول منگنه را از 5/8 'تا 2'، معادل تقریبا 16mm تا 50mm می پذیرد.
محدوده فشار کاری توصیه شده 70-120 PSI یا تقریباً 5-8.3 بار است.
این ژورنال تا 150 منگنه را در خود جای می‌دهد و دفعات بارگیری مجدد را در طول عملیات بستن مکرر کاهش می‌دهد.
منگنه های تاج عریض معمولاً در مواردی استفاده می شوند که به تاج منگنه گسترده تر و ناحیه نگهدارنده قوی نیاز است. N5023 برای کاربردهایی از جمله سیم کشی، روکش عایق، قاب مبلمان، ساخت کابینت، ساخت و ساز داخلی، بسته بندی و جعبه سازی در نظر گرفته شده است.
بله. N5023 تنظیم عمق را فراهم می کند تا اپراتورها بتوانند کنترل کنند که آیا منگنه در یک قطعه کار مناسب قرار می گیرد یا در داخل آن فرو می رود.
قبل از انجام سرویس منگنه را از منبع هوای فشرده جدا کنید. دماغه جدا شونده سریع دسترسی به قسمت درایو را فراهم می کند تا بست های گیر کرده را بتوان بررسی و جدا کرد.
N5023 برای کاربردهای بست حرفه ای و صنعتی طراحی شده است. ساختار آلومینیومی، ژورنال 150 منگنه، مکانیزم سوپاپ سیلندر، و دامنه وسیع طول منگنه، آن را برای بستن مکرر در جایی که منگنه‌های تاج پهن گیج 16 سازگار مشخص شده‌اند، مناسب می‌سازد.
بله. توزیع‌کنندگان، فروشندگان ابزار، تولیدکنندگان مبلمان، تامین‌کنندگان ساختمان، شرکت‌های بسته‌بندی و سایر خریداران صنعتی می‌توانند برای قیمت N5023، مقادیر سفارش، منگنه‌های سازگار و اطلاعات خرید با KYA Fasteners تماس بگیرند.
KYA Fasteners منگنه‌های پنوماتیک را همراه با منگنه‌های صنعتی و سایر محصولات بست تامین می‌کند و به خریداران حرفه‌ای کمک می‌کند ابزار و بست‌های سازگار را از یک تامین‌کننده تهیه کنند. برای توزیع کنندگان و کاربران صنعتی، این امر می تواند انتخاب ابزار، تطبیق کالا، خرید و ارتباطات پس از فروش را ساده کند.
اگر N5023 را برای توزیع، تولید مبلمان، تامین ساخت و ساز، بسته بندی یا سایر کاربردهای بست صنعتی ارزیابی می کنید، اندازه اصلی، کاربرد، مقدار، بازار مقصد و الزامات خرید خود را برای یک قیمت مناسب برای KYA ارسال کنید.
