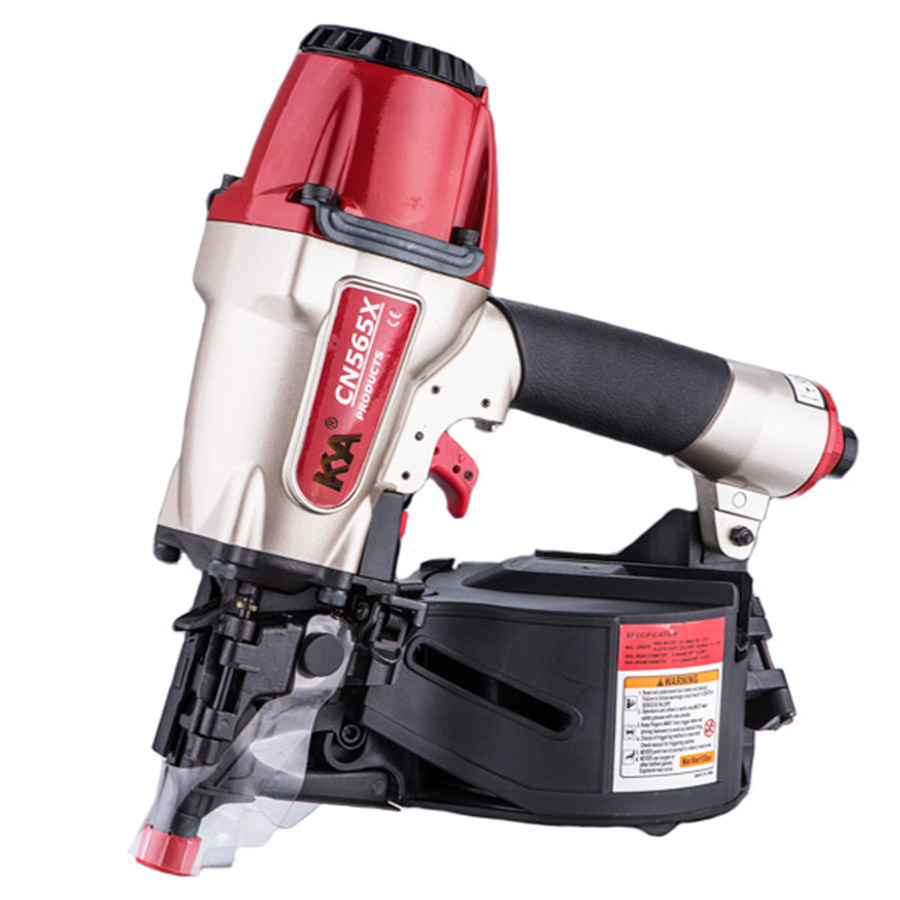

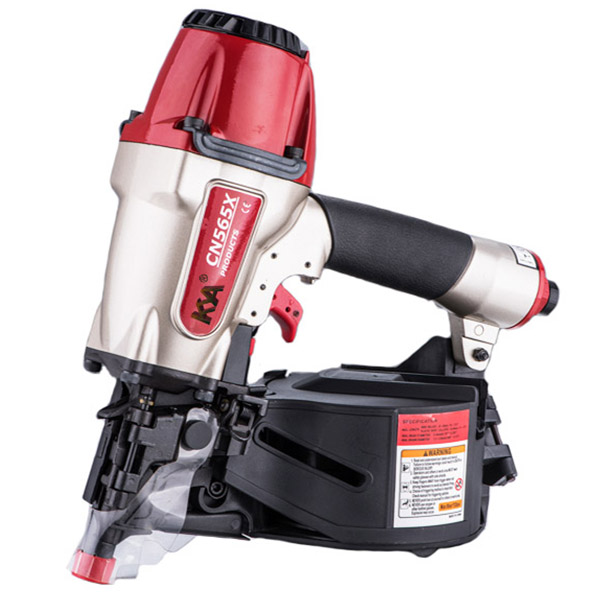

 Productoverzicht: CN565X Pneumatisch spoelnagelpistool De CN565X -pneumatische Spoelbekleding is een top van de lijn Professional pneumatische gevelbekleding. De CN565X wordt gebruikt voor gevelbeplating, hekwerk, buitenafwerking, furring en omvorming. Tijden. Lichtgewicht magnesiumhuisontwerp voor duurzaamheid. Zachte rubberen voet voorkomt schade. Toolvrije verstelbare uitlaat stuurt de uitlaatgraad gemakkelijk weg van de gebruiker. ● 10 keer/seconde snel vuur. ● Lichtgewicht aluminiumontwerp voor duurzaamheid. ● Zachte rubberen voet helpt om schade aan zachter bossen te voorkomen. ● Verstelbare uitlaat stuurt gemakkelijk uitlaat weg. |
| Model: | CN565X Pneumatisch spoelnagelpistool |
| Type luchtgereedschap: | Luchtnagraaf |
| Tools Producttype: | Luchtgereedschap |
| Gereedschapdiamensions: | 315mmx128mmx306mm (12-7/16 'x5 ' x12-1/16 ') |
| Netto gereedschapsgewicht: | 3,67 kg (8.07lbs) |
| Lichaamsmateriaal: | Aluminium lichaam |
| Werk druk: | 70-120PSI (5-8.3Bar) |
| Laadkapitaal | 225-300 nagels |
Type bevestigingsmiddelen: | 15 graden platte draadspoelnagels |
| 15 graden platte plastic vel verzamelde nagels | |
| Bevestigingsdiameter van bevestigingsmiddelen: | 0.197 '(5,0 mm) -0.236 ' (6,0 mm) |
| Bevestigingsschank diameter: | 0.083 '(2,1 mm) -0.099 ' (2,5 mm) |
Bevestigingslengte: | 1-1/4 '(32 mm) -2-1/2 ' (65 mm) |
| Bevestigersschacht type: | Glad, schroef, ring |

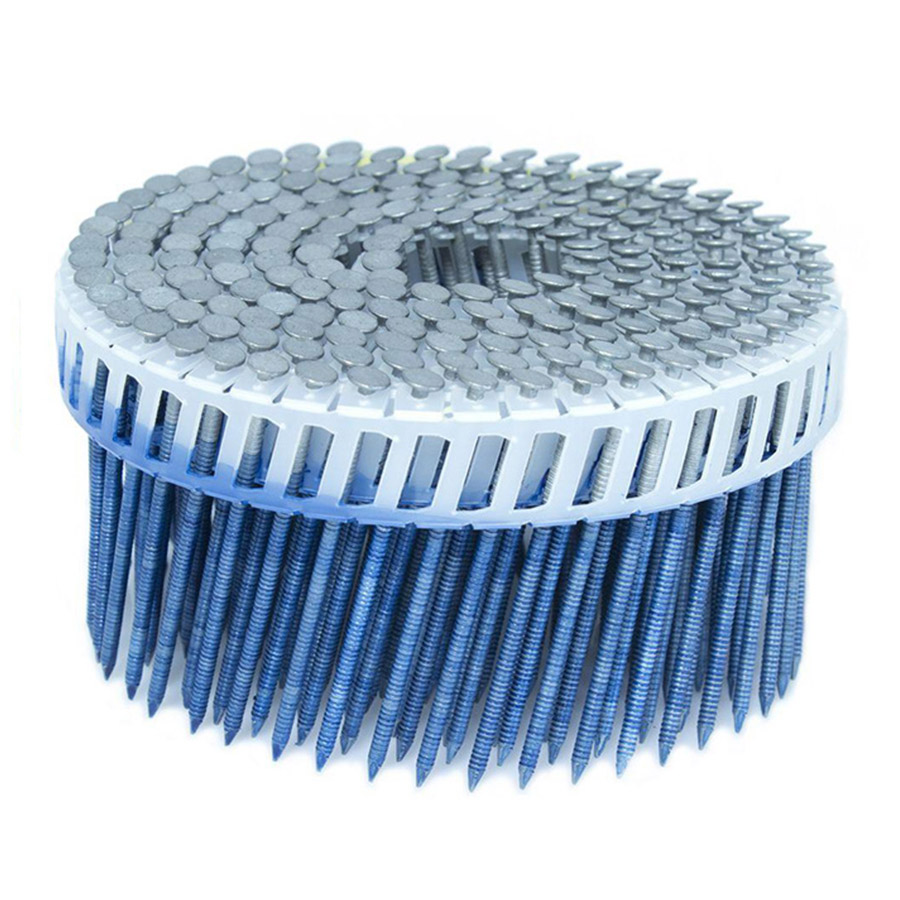

 15 graden platte draadspoelnagels Kopdiameter: 0.197 '(5,0 mm) -0.236 ' (6,0 mm) Schank diameter: 0.083 '(2,1 mm) -0.099 ' (2,5 mm) Nagellengte: 1-1/4 '(32 mm) -2-1/2 ' (65 mm) Schachttype: glad, schroef, ring, |  15 graden platte plastic vel verzamelde nagels Kopdiameter: 0.197 '(5,0 mm) -0.236 ' (6,0 mm) Schank diameter: 0.083 '(2,1 mm) -0.099 ' (2,5 mm) Nagellengte: 1-1/4 '(32 mm) -2-1/2 ' (65 mm) Schachttype: glad, schroef, ring, |
Compatibele gripgreep met 15 graden draad en plastic ingebouwde spoelnagels.
10 keer/seconde snel vuur.
Lichtgewicht en compact voor eenvoudige manoeuvreerbaarheid en het uitbreiden van het gebruik.
Blad verzamelde nagels zonder enige aanpassing.
Diepte verstelbaar voor tellersink en spoel nagelaandrijving.
Niet-marringpunt beschermt het werkoppervlak tegen schade.
Deksplatsende aansluiting.
Gevelbekleding (hardboard en cement).
Mijpen, schermen.
Dakdek en buitendek en trim.
Beurt en vastbinden.
| Nee. | Symptoom | Problemen | Oplossingen | |
| 1.1 | Luchtlek | Luchtlek in de cilinderdop wanneer gereedschap niet werkt | 1. Loose hoofdklepzuiger of o-ringen. | Controleer en vervang de kopklepzuiger set |
| 2. Waren of beschadigde O-ring of cilinderdoppakking onder de cilinderdop | Controleer en vervang de pakking van de o-ring of cilinderdop onder de cilinderdop | |||
| 1.2 | Luchtlek in trigger -gebied wanneer gereedschap niet werkt | 1. Gedurende O-ring in triggerklep | Controleer en vervang O-ring | |
| 2. Gedaadde O-ring in triggerklep stengel | Controleer en vervang O-ring | |||
| 3. Dirt in de triggerklep | Controleer en reinig de triggerklep | |||
| 1.3 | Luchtlek in de cilinderdop wanneer gereedschap werkt | 1. Gedaadkeerde hoofdklepzuiger O-ringen | Controleer en vervang o-ringen | |
| 2. Gedaadschading van de afdichting onder de cilinderdop | Controleer en vervang de afdichting | |||
| 1.4 | Luchtlek in neus wanneer gereedschap werkt | 1. Waren of beschadigde bumper | Controleer en vervang bumper | |
| 2. Loose driver (zuigereenheid) thread | Controleer en vervang driver (zuigereenheid) | |||
| 1.5 | Luchtlek in trigger -gebied wanneer gereedschap werkt | 1. Waren of beschadigde triggerklepkop | Controleer en vervang de triggerklepkop | |
| 2. Gedaadde hoofdklepzuiger O-ringen | Controleer en vervang hoofdtafelklepzuiger o-ringen | |||
| 2 | Kan de bestuurder (zuigereenheid) niet volledig terug naar de juiste positie krijgen. | 1.De bestuurder (zuigereenheid) is niet recht of de bestuurdersgids (neus) is verkeerd geassembleerd. | Richt de bestuurder (zuigereenheid) of verifieer de bestuurdersgids (neus) en tijdschrift verifiëren | |
| 2. Waren of beschadigd mondstuk | Controleer en vervang het mondstuk | |||
| 3. De ruimte tussen zuiger O-ring en cilinder is te strak. | Controleer of de cilinder voldoende smering is of vervang de O-ring op de zuiger. | |||
| 3 | Werk zwak en traag | 1. Versleten of beschadigde zuiger o-ring | Controleer en vervang zuiger o-ring | |
| 2. ONTWIKKELIJKE SLEMATE VOOR HOOFTKLEPSPISTON O-ringen of te strakke kopklepzuiger O-ringen | Plaats 2 of 6 druppels olie op O-ringen of vervang hoofdklepzuiger o-ringen | |||
| 3. Dirt in het mondstuk | Controleer en reinig het mondstuk | |||
| 4 | Gereedschapsjams vaak | 1. Gedaadpleegde of versleten bestuurder (zuigereenheid) | Controleer en vervang driver (zuigereenheid) | |
| 2. Gedadigde of versleten bestuurdersgids (neus) | Controleer en vervang de bestuurdershandleiding (neus) | |||
| 3. Driver -gidsomslag is gebogen, dus de ruimte tussen bestuurdershandleiding en de bestuurdershandleiding is te groot | Controleer en vervang de bestuurdershandleiding | |||
| 5 | Nagel kan niet worden opgenomen | 1. Driver (zuigereenheid) kan niet terugkeren naar de juiste positie. | Raadpleeg nee. 1 symptoom | |
| 2. Driver -gids (neus) kan het tijdschrift niet goed overeenkomen | Controleer en corrigeer de positie tussen bestuurdersgids (neus) en tijdschrift | |||
| 3. Waren of beschadigde spijkerspuwer compressieveer | Controleer en vervang de compressieveer van de nagel duwer | |||
