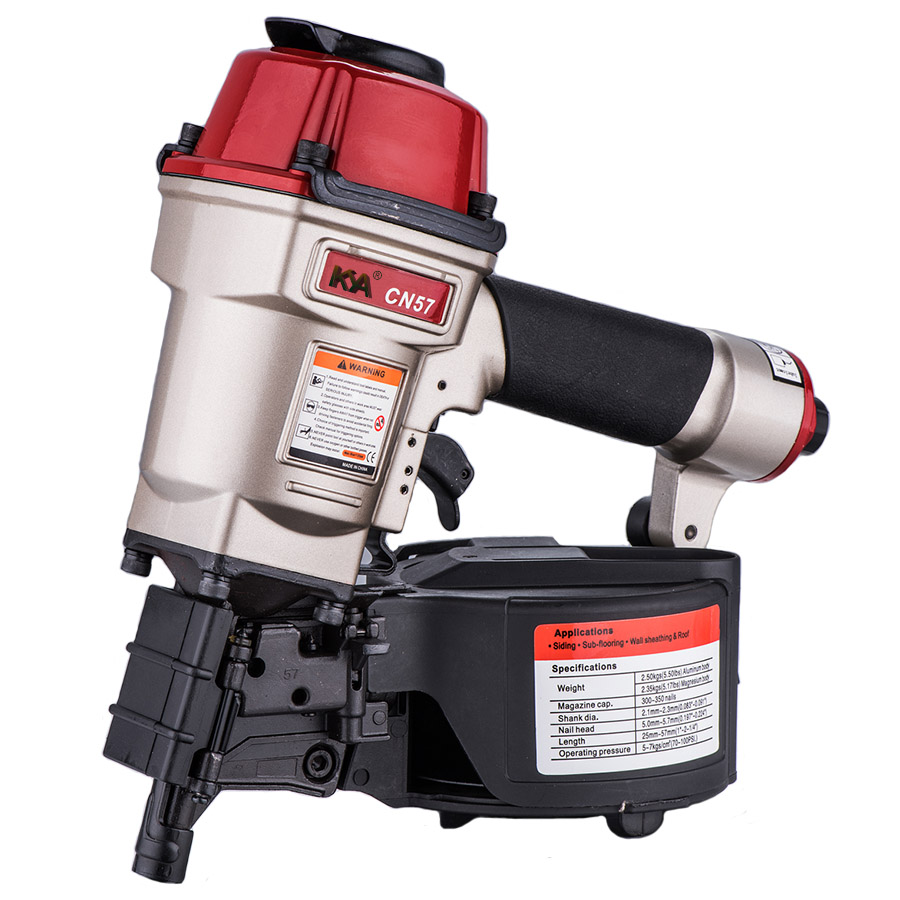

   Produktoversigt : CN57 pneumatisk spiral sidespor negle De Coil Sliding Nailer er ideel til dine sidespor- og hegn -applikationer. Holdbart bygget med aluminiumsboliger for at modstå hårde job, neglen er også let nok til brugerkomfort. Dens værktøjsfri justerbar udstødning tilføjer bekvemmelighed, mens du arbejder. ● Værktøjsfri dybde af drevjustering til præcis indstilling af fastgørelseselementer. ● Let vægt med behageligt gummi greb. ● Hærdede Nylon Nail Magazine. ● Kraftig og holdbar aluminiumsboliger og cylinderhætte. |
| Model: | CN57 pneumatisk spiral sidespor negle |
| Luftværktøjstype: | Luft negler |
| Værktøjsdiamenser: | 270mmx131mmx283mm (10-5/8 'x5-1/8 ' x11-1/8 ') |
| Netværktøjsvægt: | 2,68 kg (5,91 kg) |
| Kropsmateriale: | Aluminiumskrop |
| Driftstryk: | 70-120psi (5-8.3bar) |
| Lastkapacitet: | 300-350 negle |
| Fastgørelsesmidler Type: | 15 graders fladtrådspole negle |
| Fastgørelsesmåldiameter: | 0,197 '(5,0 mm) -0,224 ' (5,7 mm) |
| Fastgørelsesmidler skaftdiameter: | 0,083 '(2,1 mm) -0,091 ' (2,3 mm) |
| Fastgørelseslængde: | 1 '(25 mm) -2-1/4 ' (57 mm) |
| Fastgørelsesmidler Skaft type: | Glat, skrue, ring |
Kraftig og holdbar aluminiumsboliger og cylinderhætte.
Retningsjusterbar luftafbøjning.
Hærdede Nylon Nail Magazine.
Let vægt med behageligt gummi greb.
Stor belastningskapacitet.
Montering og reparation af paller, trommer, eksport trækasser.
Træhegn.
Kasse.
Generelle konstruktionsapplikationer, herunder: sidespor, terrassebord og hylning.
| Ingen. | Symptom | Problemer | Løsninger | |
| 1.1 | Luftlækage | Luftlækage i cylinderhætten, når værktøjer ikke fungerer | 1. Loose hovedventilstempelstætning eller O-ringe. | Kontroller og udskift hovedventilstempelsættet |
| 2. Undgå eller beskadiget O-ring eller cylinderhættepakning under cylinderhætte | Kontroller og udskift O-ring eller cylinderhættepakning under cylinderhætten | |||
| 1.2 | Luftlækage i triggerområdet, når værktøjer ikke fungerer | 1. Undskyldt O-ring i triggerventil | Kontroller og udskift O-ring | |
| 2. Unævnt O-ring i triggerventilstammen | Kontroller og udskift O-ring | |||
| 3. Dirt i triggerventilen | Kontroller og rengør triggerventilen | |||
| 1.3 | Luftlækage i cylinderhætte, når værktøjer fungerer | 1. Belastede hovedventilstemplet O-ringe | Kontroller og udskift O-ringe | |
| 2. Unævnt tætning under cylinderhætte | Kontroller og udskift sæl | |||
| 1.4 | Luft lækage i næsen, når værktøjer fungerer | 1. Ligger eller beskadiget kofanger | Kontroller og udskift kofanger | |
| 2. Loose Driver (Piston Unit) tråd | Kontroller og udskift driveren (stempelenhed) | |||
| 1.5 | Luftlækage i triggerområdet, når værktøjer fungerer | 1. Belastet eller beskadiget triggerventilhoved | Kontroller og udskift triggerventilhoved | |
| 2. UNDERAGET Hovedventilstempel O-RINGER | Kontroller og udskift hovedventilstemplet O-ringe | |||
| 2 | Kunne ikke få driver (stempelenhed) tilbage til den rigtige position fuldstændigt. | 1. Driveren (stempelenheden) er ikke lige, eller førervejledningen (næsen) er forkert samlet. | Ret driveren (stempelenheden) eller verificer drivervejledning (næse) og magasinet | |
| 2.vorn eller beskadiget dyse | Kontroller og udskift dysen | |||
| 3. Rummet mellem stempel O-ring og cylinder er for stram. | Kontroller, om cylinderen er tilstrækkelig smøring, eller udskift O-ringen på stemplet. | |||
| 3 | Arbejde svagt og langsomt | 1. slidt eller beskadiget stempel O-ring | Kontroller og udskift stemplet O-ring | |
| 2.Inade tilstrækkelig smøring til hovedventilstemplet O-ringe eller for stram hovedventilstemplet O-ringe | Placer 2 eller 6 dråber olie på O-ringe, eller udskift hovedventilstemplet O-ringe | |||
| 3. Dirt i dysen | Kontroller og rens dysen | |||
| 4 | Værktøjsstop ofte | 1.Koamed eller slidt driver (stempelenhed) | Kontroller og udskift driveren (stempelenhed) | |
| 2. Undskyldte eller slidte førervejledning (næse) | Kontroller og udskift førerguiden (næse) | |||
| 3.Driver Guide Cover er bøjet, så mellemrummet mellem driverguiddækning og førervejledning er for stor | Kontroller og udskift driverguiddækslet | |||
| 5 | Nail kan ikke skydes | 1. driver (stempelenhed) kan ikke vende tilbage til den rigtige position. | Se nr. 1 symptom | |
| 2.Driver Guide (Nose) kan ikke matche magasinet godt | Kontroller og korriger positionen mellem førervejledning (næse) og magasinet | |||
| 3 | Kontroller og udskift neglepusserkomprimeringsfjederen | |||
