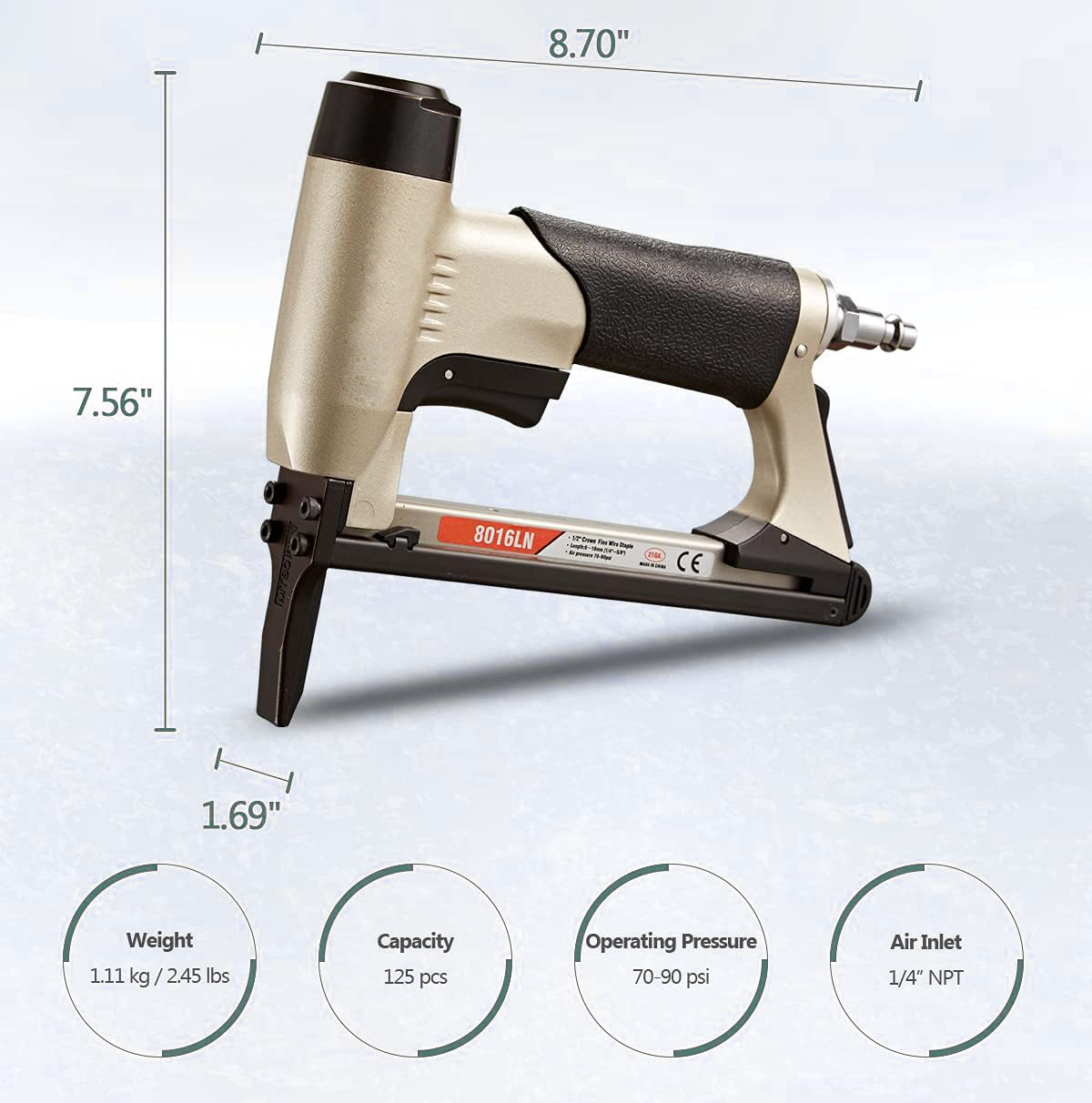

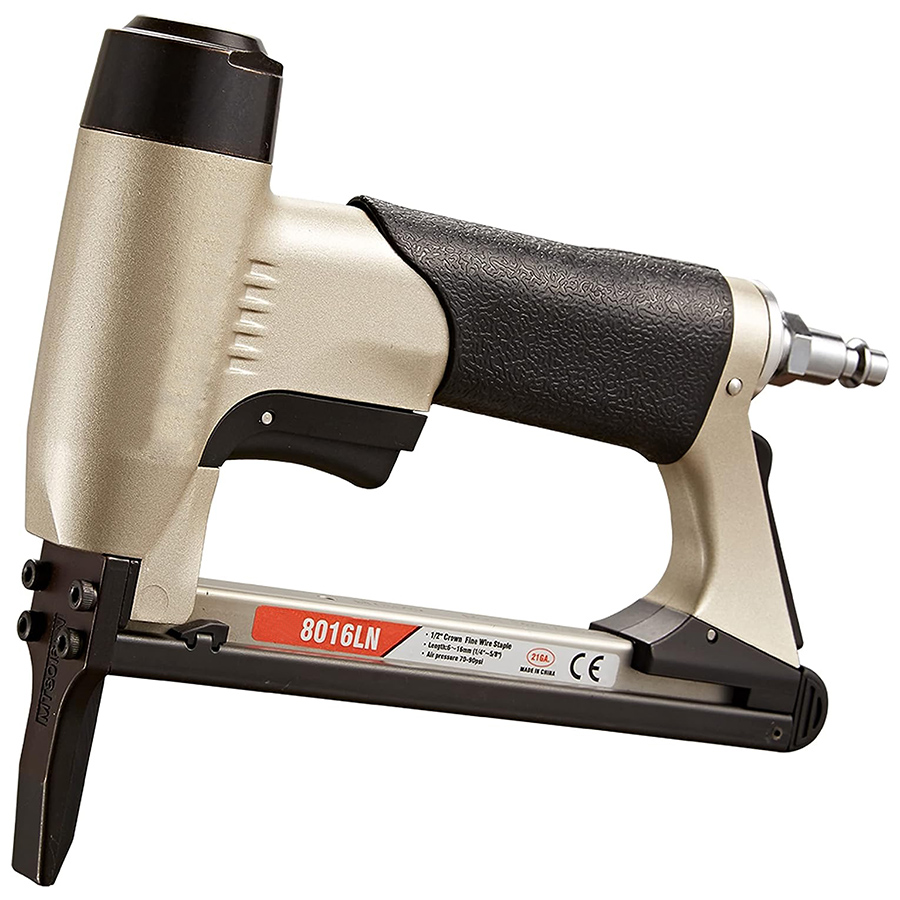

Sešívačka na čalounění s dlouhým nosem KYA 8016LN je pneumatická sešívací pistole z jemného drátu určená pro profesionální čalounění nábytku, automobilové interiéry, spojování látka-dřevo, dekorativní lemování a další výrobní aplikace vyžadující přesné upevnění v úzkých nebo zapuštěných oblastech.
Tento nástroj pohání sponky z jemného drátu řady 80 s průměrem 21 s korunkou 1/2 palce / 12,8 mm v délkách od 1/4 palce do 5/8 palce / 6 mm až 16 mm . Jeho prodloužený tenký nos zlepšuje přístup kolem rámů nábytku, rohů, kanálů a dalších míst, kde může být obtížné umístit standardní sešívačku na čalounění s krátkým nosem.
| Specifikace | 8016LN Podrobnosti |
|---|---|
| Model | 8016LN |
| Typ nástroje | Pneumatická sešívačka na jemné čalounění |
| Typ nosu | Dlouhý / Prodloužený tenký nos |
| Kompatibilní Staple Series | 21 Gauge 80 Series Spony z tenkého drátu |
| Staple Crown | 1/2 palce / 12,8 mm |
| Velikost sponkového drátu | Přibl. 0,95 mm × 0,65 mm / 0,037 palce × 0,025 palce |
| Délka spony | 6 mm–16 mm / 1/4 palce–5/8 palce. |
| Kapacita zásobníku | 125 Sponky |
| Provozní tlak | 70–90 PSI / přibl. 4,8–6,2 bar |
| Čistá hmotnost | 1,11 kg / 2,45 lb |
| Rozměry | 190 mm × 45 mm × 226 mm / 7,5 palce × 1,8 palce × 8,9 palce. |
| Rukojeť | Gumová komfortní rukojeť |
| Hlavní aplikace | Čalounění nábytku, automobilový vinyl, zapínání látka-dřevo, dekorační látky, čalounění a výroba nábytku |
U náhradních sponek nevybírejte spojovací prvky pouze podle šířky korunky. si ověřte měřidlo 21, profil řady 80, korunku 12,8 mm, rozměry drátu a délku spony . Před použitím
Vyžádejte si cenu 8016LNProdloužená úzká špička pomáhá obsluze umístit sponky do zapuštěných, omezených a těžko dostupných oblastí nábytkových rámů, automobilových interiérů a sestav čalounění, kam má konvenční sešívačka s krátkým nosem omezený přístup.
Sponky z jemného drátu 21 gauge vytvářejí relativně malou penetrační značku ve srovnání s těžšími sponkami, díky čemuž je 8016LN vhodný pro tkaniny, vinyl, čalounění a další hotové materiály, kde je důležitý vzhled.
Přibližně 12,8 mm / 1/2 palce koruna rozděluje přídržnou sílu na relativně širokou oblast, což pomáhá zajistit tkaninu, vinyl a další flexibilní materiály bez soustředění nákladu do velmi úzkého bodu.
8016LN používá odolný kovový úderník určený pro opakované profesionální sešívací cykly v prostředí výroby nábytku a čalounění.
S hmotností přibližně 1,11 kg / 2,45 lb zůstává nástroj relativně lehký pro opakované čalounické práce. Gumová rukojeť také pomáhá zlepšit manipulaci při delším výrobním použití.
Relativně přímočará pneumatická konstrukce podporuje rutinní kontrolu a údržbu těsnění, součástí ovladače a spouštěcího systému.

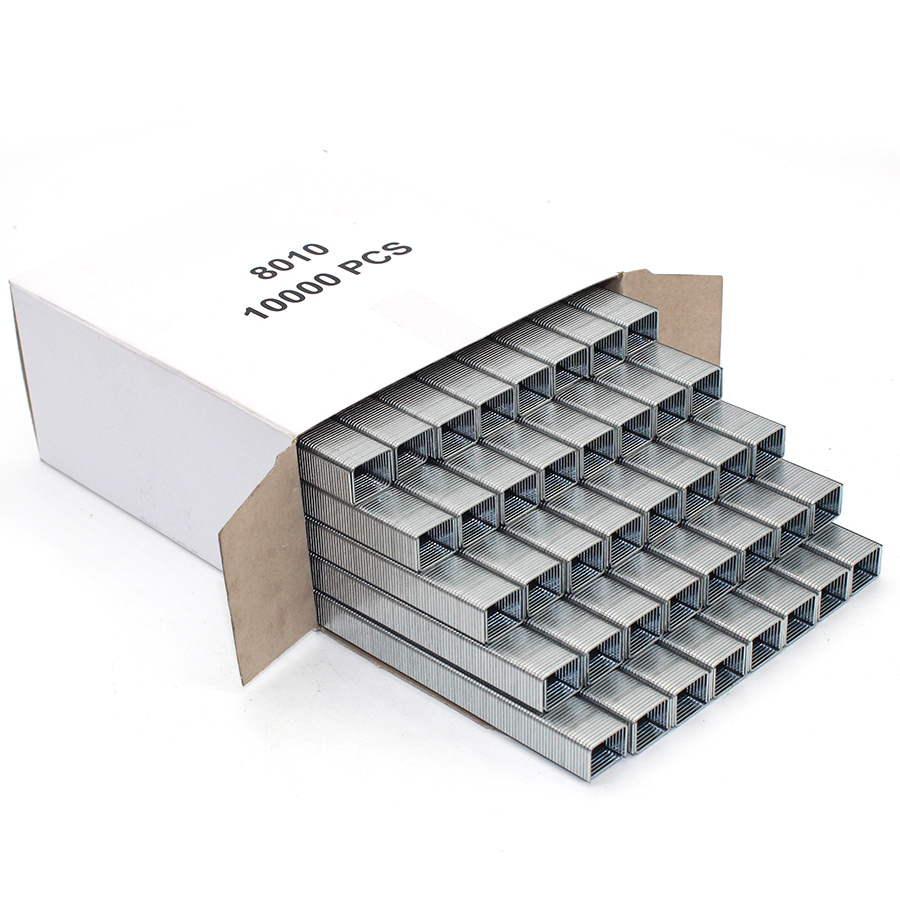

8016LN je navržen na základě široce používaného formátu sponky z jemného drátu řady 21 . Tato řada sponek je na trhu také běžně uváděna spolu se specifikacemi jako SENCO AT, BeA 80, FASCO 80 a OMER 80 . Názvy křížových odkazů jsou užitečné pro získávání zdrojů, ale skutečná kompatibilita by měla být vždy potvrzena korunkou, rozměry drátu a délkou spony.
| Parametr spojovacího prvku | 8016LN Požadavek |
|---|---|
| Typ spony | Sešívačka z jemného drátu řady 80 |
| Měřidlo | 21 Gauge |
| Koruna | 12,8 mm / 1/2 palce |
| Velikost drátu | Přibl. 0,95 × 0,65 mm |
| Potvrzený rozsah délek nástroje | 6 mm, 8 mm, 10 mm, 12 mm, 14 mm, 16 mm |
| Maximální délka | 16 mm / 5/8 palce |
| Reference rodiny průmyslu | Řada 80 / SENCO AT / BeA 80 / FASCO 80 / OMER 80 a ekvivalentní sponky s odpovídajícími rozměry |
Širší řada sponek KYA řady 80 také zahrnuje 4mm spojovací materiál, ale aktuální produktová specifikace 8016LN uvádí 6–16 mm . jako rozsah použitelných délek sponek Před použitím jakékoli velikosti mimo uvedený rozsah nástrojů potvrďte pomocí KYA.
8016LN je určen pro připevňování látek, potahových látek a souvisejících materiálů na dřevěné rámy nábytku používané v pohovkách, židlích, stoličkách, čelech postele a jiném čalouněném nábytku.
Dlouhý nos je užitečný pro automobilové čalounění a vinylové práce, kde upevňovací bod může sedět uvnitř kanálů, rohů nebo zapuštěných částí obložení.
Sponky z jemného drátu jsou vhodné pro upevnění látek, látek a jiných pružných potahů na vhodné dřevěné podklady a zároveň pomáhají minimalizovat viditelnou stopu po spojovacím materiálu.
Nástroj lze použít pro dekorativní textilní instalace, dokončovací práce a lehké úpravy nábytku, kde je vyžadováno přesné umístění sponek.
Vybraná podložka rámu obrazu, čalounění nábytku a lehká montáž mohou také používat sponky z jemného drátu řady 80 tam, kde je vhodná tloušťka materiálu a požadovaná síla držení.
Standardní sešívačky na čalounění pracují efektivně na otevřených, plochých obrobcích, ale konstrukce nábytku často zahrnuje zapuštěné rohy, úzké kanály, spoje rámu a omezené oblasti, kde tělo sešívačky brání nosu dosáhnout požadovaného upevňovacího bodu.
Dlouhá sešívačka posouvá kontaktní a hnací bod dále od hlavního těla nástroje. To poskytuje další přístup a zároveň umožňuje operátorovi umístit sponku blíže k požadovanému místu.
| Podmínky aplikace | Výhoda dlouhého nosu |
|---|---|
| Hluboký rám nábytku | Vylepšený dosah do zapuštěných upevňovacích bodů |
| Úzký roh | Menší oblast nosu může zlepšit přístup k umístění svorek |
| Automobilové obložení | Užitečné kolem omezených míst vinylu a vnitřního obložení |
| Obecné ploché čalounění | Může stále provádět konvenční sešívání jemným drátem |
Sponka z jemného drátu o tloušťce 21 je relativně tenká a běžně se používá tam, kde je důležitý vzhled látky a snížené značení materiálu. Těžší drátěné sponky poskytují větší pevnost v průřezu, ale vytvářejí větší penetrační značku a mohou být zbytečné pro lehké čalounické materiály.
| Faktor výběru | 21GA sponka z jemného drátu | Těžší sponka |
|---|---|---|
| Viditelný Mark | Menší | Větší |
| Typické materiály | Tkanina, vinyl, čalounění a lehké materiály | Těžší sestavy a upevnění s vyšším zatížením |
| Typické použití čalounění | Velmi časté | Závisí na aplikaci |
Délka spony by měla být zvolena podle tloušťky a stlačitelnosti materiálu čalounění a množství požadované penetrace do dřeva nebo jiného podkladu.
Tenká látka obecně vyžaduje menší délku spon než více vrstev látky, vinylu nebo silnějšího čalounického materiálu. Nadměrná délka spony může zvýšit riziko proražení nebo zbytečného propíchnutí, zatímco příliš krátká svorka může poskytovat nedostatečnou pevnost.
| délky sponek | Pokyny pro výběr |
|---|---|
| 6 mm / 1/4 palce | Tenká tkanina a lehké zapínání tam, kde je vyžadována omezená penetrace |
| 8–10 mm | Obecné textilní, čalounické a běžné čalounické práce |
| 12-14 mm | Silnější vrstvy tkaniny a aplikace vyžadující větší penetraci dřeva |
| 16 mm / 5/8 palce | Maximální uvedená délka spony 8016LN pro silnější podmínky upevnění |
Toto jsou spíše obecné pokyny pro výběr než pevná pravidla. Před plnou výrobou otestujte vybranou sponku se skutečnou látkou, substrátem a tlakem vzduchu.
Používejte čistý regulovaný stlačený vzduch ve specifikovaném rozsahu 70–90 PSI . Začněte na spodním konci provozního rozsahu a zvyšujte tlak pouze podle potřeby, aby se zvolená svorka správně zapíchla do skutečného pracovního materiálu.
Nadměrný tlak vzduchu může zvýšit opotřebení součástí a může zatlačit sponky příliš hluboko do látky nebo čalounění. Při nedostatečném tlaku může korunka spony stát nad pracovní plochou.
Odpojte přívod stlačeného vzduchu před vložením nesprávně umístěných svorek, odstraňováním zaseknutí, kontrolou ovladače nebo prováděním údržby.
| Ne. | Příznak | Možná příčina | Řešení |
|---|---|---|---|
| 1.1 | Únik vzduchu v uzávěru válce, když je nářadí v nečinnosti | Uvolněné těsnění pístu ventilu hlavy nebo O-kroužky | Zkontrolujte a vyměňte sadu pístů ventilu hlavy |
| Opotřebený nebo poškozený O-kroužek nebo těsnění víka válce | Zkontrolujte a vyměňte O-kroužek nebo těsnění víka válce | ||
| 1.2 | Únik vzduchu v oblasti spouště, když je nástroj nečinný | Poškozený O-kroužek ve spouštěcím ventilu | Zkontrolujte a vyměňte O-kroužek |
| Poškozený O-kroužek v dříku spouštěcího ventilu | Zkontrolujte a vyměňte O-kroužek | ||
| Nečistoty ve spouštěcím ventilu | Zkontrolujte a vyčistěte spouštěcí ventil | ||
| 1.3 | Únik vzduchu v uzávěru válce, když nástroj pracuje | Poškozené O-kroužky pístu ventilu hlavy | Zkontrolujte a vyměňte O-kroužky |
| Poškozené těsnění pod víkem válce | Zkontrolujte a vyměňte těsnění | ||
| 1.4 | Únik vzduchu do nosu, když nástroj pracuje | Opotřebovaný nebo poškozený nárazník | Zkontrolujte a vyměňte nárazník |
| Uvolněný závit hnací pístové jednotky | Zkontrolujte a vyměňte jednotku pístu řidiče | ||
| 1.5 | Únik vzduchu v oblasti spouště, když nástroj pracuje | Opotřebená nebo poškozená hlava spouštěcího ventilu | Zkontrolujte a vyměňte hlavu spouštěcího ventilu |
| Poškozené O-kroužky pístu ventilu hlavy | Zkontrolujte a vyměňte O-kroužky pístu ventilu hlavy | ||
| 2 | Jednotka pístu pohonu se nevrátila úplně | Řidič není rovný nebo vodicí nos řidiče je špatně smontovaný | Narovnejte řidiče nebo zkontrolujte vodicí nos a zásobník řidiče |
| Opotřebená nebo poškozená tryska | Zkontrolujte a vyměňte trysku | ||
| Těsná vůle mezi O-kroužkem pístu a válcem | Zkontrolujte mazání válce nebo vyměňte O-kroužek pístu | ||
| 3 | Nástroj funguje slabě nebo pomalu | Opotřebený nebo poškozený O-kroužek pístu | Zkontrolujte a vyměňte O-kroužek pístu |
| Nedostatečné mazání nebo těsné O-kroužky pístu ventilu | Naneste 2–6 kapek oleje nebo vyměňte O-kroužky pístu ventilu hlavy | ||
| Nečistoty v trysce | Zkontrolujte a vyčistěte trysku | ||
| 4 | Nástroj se často zasekává | Poškozená nebo opotřebovaná jednotka pístu pohonu | Zkontrolujte a vyměňte jednotku pístu řidiče |
| Poškozený nebo opotřebovaný vodicí nos řidiče | Zkontrolujte a vyměňte vodicí nos řidiče | ||
| Ohnutý kryt vodítka řidiče způsobující nadměrnou mezeru | Zkontrolujte a vyměňte kryt vodítka ovladače | ||
| 5 | Sponku nelze vystřelit | Jednotka pístu pohonu se nemůže vrátit do správné polohy | Zkontrolujte systém návratu řidiče a související součásti |
| Vodicí nos řidiče nesouosý se zásobníkem | Správná poloha mezi vodicí špičkou řidiče a zásobníkem | ||
| Opotřebená nebo poškozená přítlačná pružina spony | Zkontrolujte a vyměňte přítlačnou pružinu svorek |
Před kontrolou nosu, zásobníku, spouštěcího ventilu, ovladače nebo vnitřního těsnění vždy odpojte přívod stlačeného vzduchu.
8016LN používá sponky z jemného drátu řady 80 s průměrem 21 s korunkou 1/2 palce / 12,8 mm. Aktuálně uvedený rozsah nástrojů je 6 mm až 16 mm / 1/4 palce až 5/8 palce.
Sponky řady 80 jsou běžně křížově odkazovány na SENCO AT a několik dalších rodin sponek s jemným drátem. Vždy si však ověřte šířku korunky, rozměry a délku drátu, než se spoléhat pouze na název série.
BeA 80 je běžná průmyslová reference v rámci řady 21 gauge 80 Series. Potvrďte, že skutečná svorka má požadovanou korunku 12,8 mm, kompatibilní rozměry drátu a délku v rozsahu uvedeném u 8016LN.
Dlouhý nos poskytuje lepší přístup k zapuštěným rámům nábytku, úzkým rohům, kanálům a dalším těžko dostupným upevňovacím bodům, kam se standardní nástroj s krátkým nosem nemusí snadno vejít.
Ano. Čalounění nábytku je primární aplikací pro sešívačky z jemného drátu řady 80 o šířce 21, včetně upevnění látky na dřevo v pohovkách, židlích, stoličkách, čelech postele a dalších čalouněných výrobcích.
Ano, 8016LN lze použít pro vhodné upevnění automobilového vinylu a vnitřního čalounění, kde sponky z jemného drátu a dlouhý nos poskytují požadovaný přístup a držení.
Uvedený provozní rozsah je 70–90 PSI . Použijte regulovaný stlačený vzduch a upravte v tomto rozsahu podle délky spony a upevňovaného materiálu.
Kapacita zásobníku je přibližně 125 sponek.
KYA dodává 4mm sponky v rámci širší řady spojovacích prvků řady 80, ale aktuální seznam nástrojů 8016LN specifikuje 6–16 mm . Před použitím 4mm spon v tomto modelu ověřte kompatibilitu s KYA.
Mezi možné příčiny patří nedostatečný tlak vzduchu, omezení vzduchového vedení, nekompatibilní sponka, opotřebované těsnění nebo unašeč, nedostatečné mazání nebo tvrdší podklad, než se očekávalo. Zkontrolujte nástroj v uvedeném provozním rozsahu 70–90 PSI a zkontrolujte pneumatický systém a upevňovací prvky.
Mezi běžné příčiny patří nesprávné rozměry sponek, poškozené proužky sponek, úlomky v nosu, opotřebený unašeč, poškozené vodítko ovladače nebo nesprávné vyrovnání zásobníku. Před kontrolou dráhy spojovacího prvku odpojte přívod vzduchu.
Délku spony zvolte podle tloušťky tkaniny, počtu vrstev materiálu, tvrdosti podkladu a požadované penetrace. Kratší sponky používejte pro tenký materiál a delší sponky pouze tam, kde je vyžadována další penetrace.
Uveďte požadované množství, cílový trh, požadavek na vzduchovou armaturu, specifikaci svorek, požadavek na balení a jakékoli požadavky na OEM nebo soukromé značky, které je třeba potvrdit.
Kontaktujte KYA Fasteners ohledně aktuální dostupnosti vzorku. Pro vyhodnocení výroby otestujte sešívačku se zamýšlenou sponkou řady 80, sestavu kompresoru, tkaninu a substrát před zadáním velkoobjemové objednávky.
